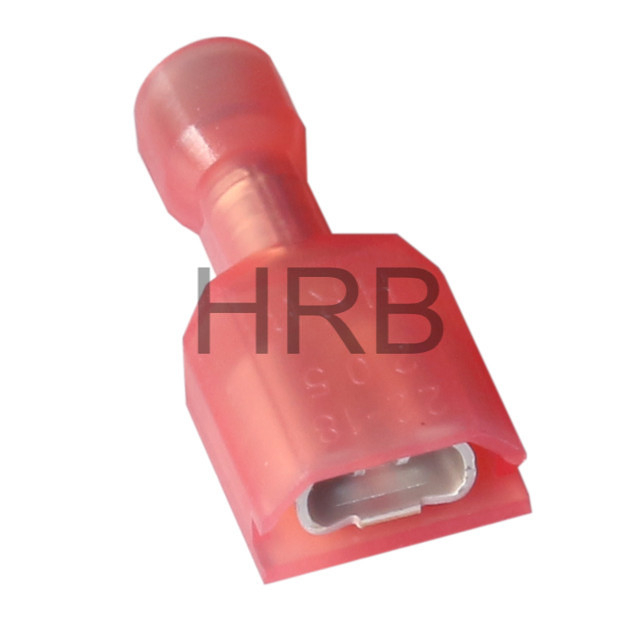

5,21 × 0,8 mm Laschengröße, Durchmesser 4,06 mm, weibliche Schnelltrennklemme

Verfügbarkeitsstatus:
Menge:
  • M6350FNL-2(8)-R hrb

  • HRB

 (205) Terminalkatalog.pdf

         Teile-Nr.          A          B          C          D          E          F          G          H  Drahtstärke          Ins Dia.max
         M6350FN(S)-2(5)-R          0.75          9.75          6.50          21.80          5.30          5.00          28.2          18.85          AWG#22-18          3,05 mm
         M6350FN(S)-2(5)-b          0.75          9.75          6.50          21.80          6.10          5.00          28.2          18.85          AWG#22-18          5,84 mm
         M6350FN(S)-2(8)-R          0.75          9.75          6.50          21.80          5.30          5.00          28.2          18.85          AWG16-14          4,06 mm
         M6350FN(S)-2(8)-b          0.75          9.75          6.50          21.80          6.10          5.00          28.2          18.85          AWG16-14          6,60 mm





         M          6350          F          N          S          8          (5)          R1
         A          B          C          D          E          F          G          H


 A. Typ: M=Fertig

B. Produkttyp: 6350 = Vollisolierter gerader Buchsenanschluss

                             7600=Vollisoliertes Flaggenterminal

 C. F=All-Inclusive-Isolierung
 D. N=Nylon
 E. Verpackungsmethode: S=Streifen L=loses Stück
 F. Serie: 1=2,8 mm (0,110 Zoll) 2=5,2 mm (0,205 Zoll)
                    8 = 4,8 mm (0,187 Zoll)  5=6,3 mm (0,250 Zoll)
 G. 5 = Dicke 0,50 mm (0,020 Zoll) 8 = Dicke 0,80 mm (0,032 Zoll)
 H. R=Rot (22-18 AWG) R1=Leiterisolierung max.Durchmesser von 3,80 mm
      b=blau(16-14 AWG) b1=Leiterisolierung max.Durchmesser von 4,50 mm
      Y = Gelb (12–10 AWG)



         M          6351          F          N          S          8          (5)          R1          (A)
         A          B          C          D          E          F          G          H          J


 A. Typ: M=Fertig
 B. Produkttyp: 6351=vollisolierte Flachstecker
 C. F=Vollständig isoliert
 D. N=Nylon B=Messing
 E. Verpackungsmethode: S=Streifen L=loses Stück
 F. Serie: 1=2,8 mm (0,110 Zoll) 2=5,2 mm (0,205 Zoll)
                    8 = 4,8 mm (0,187 Zoll)  5=6,3 mm (0,250 Zoll)
 G. 5 = Dicke 0,50 mm (0,020 Zoll) 8 = Dicke 0,80 mm (0,032 Zoll)
 H. R=Rot (22-18 AWG) R1=Leiterisolierung max.Durchmesser von 3,80 mm
      b=blau(16-14 AWG) b1=Leiterisolierung max.Durchmesser von 4,50 mm
 J. A=Sacklochtyp, blank=Durchgangslochtyp


1) Nennstrom: AWG Nr. 22 bis Nr. 18: 10 A AC, DC
                              AWG Nr. 16 bis Nr. 14: 15 A AC, DC
2) Nennspannung: 300 V AC, DC
3) Betriebstemperatur: -25 ºC bis +105 ºC
4) Material: Gehäuse: Nylon66 UL 94V-2
                   Anschluss: Messing.Verzinnt
5) Laschengröße: 4,75 x 0,8 mm oder 4,75 x 0,5 mm
6) Einsteckkraft und Steckeranschluss: 7,8 kg (max.)
7) Die Rückzugskraft und der männliche Anschluss: 3,0 kg (min.)
8) Crimp-Zugfestigkeit: AWG Nr. 22 bis Nr. 18: 5,0 kg (min.)
                                               AWG Nr. 16 bis Nr. 14: 10,0 kg (min.)
9) cUL-Datei-Nr.: E322751
