HRB 4,0 mm wasserdichter Kabel-zu-Kabel-Stromanschluss

Der wasserdichte Kabel-zu-Kabel-Stromsteckverbinder der Serie A-M4084 mit 4,0 mm Rastermaß und IP67 von HRB ist ein für die Automobilindustrie zertifizierter Kabel-zu-Kabel-Gegensteckverbinder mit Stecker und Buchse. Ein-/zweireihige Optionen, kompatibel mit 16–24 AWG, bis zu 20 A Hochstromkapazität, IP67-abgedichtete Konstruktion für raue Fahrzeug- und Industriestromverkabelung.

Vollständig RoHS- und REACH-konform
LV214(VW75174)
IP67

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
A-M4084M, A-P4084F
Produktmarke:
HRB
Produktcode:
8536909000

WASSERDICHTER STECKVERBINDER MIT 4,0 mm Rastermaß

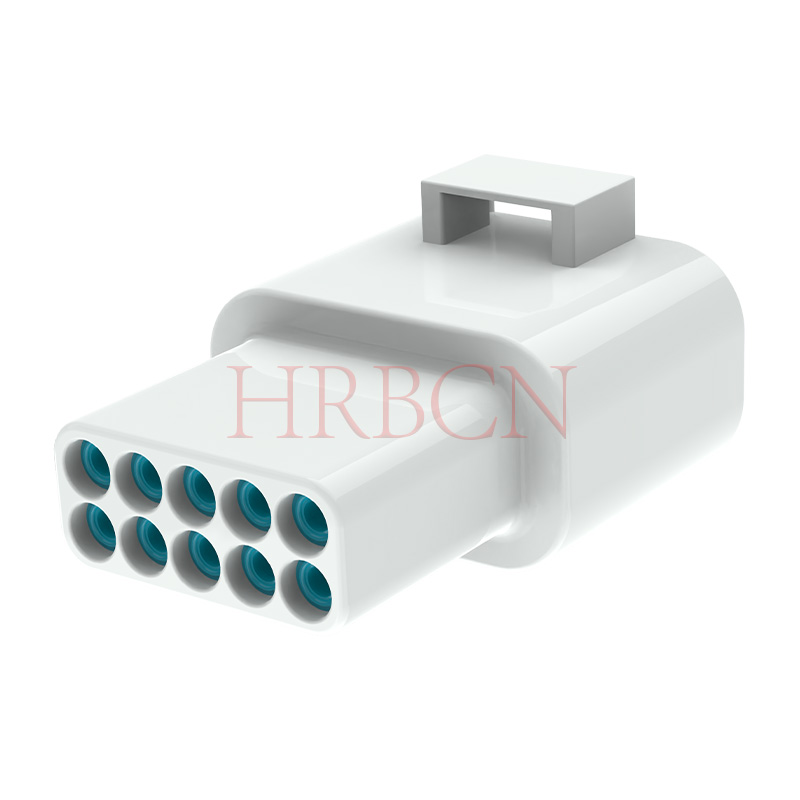

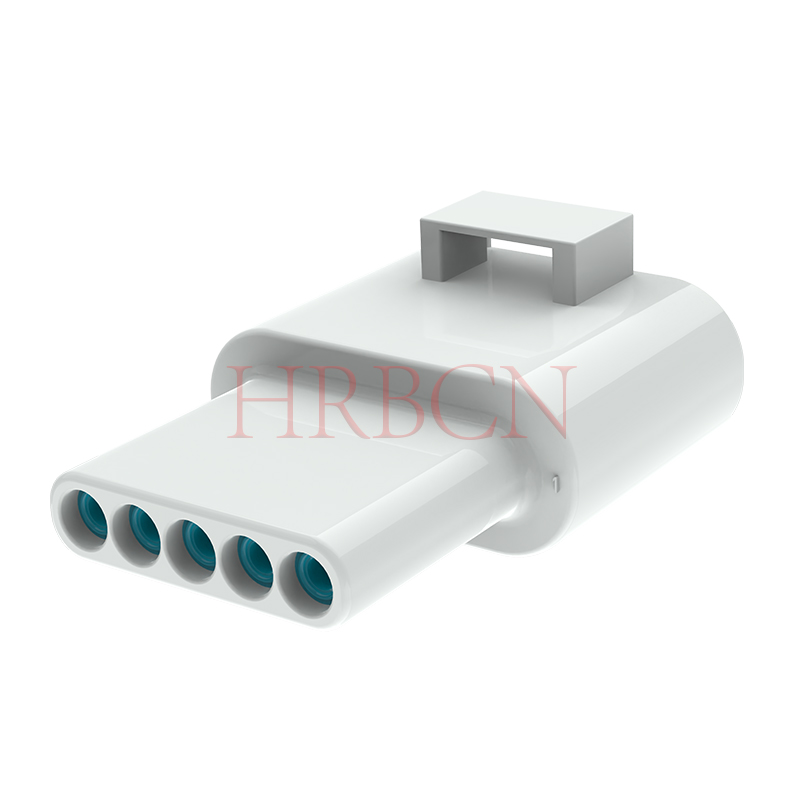

Definition der P/N des Steckdosengehäuses

A-P4084F-NxN-W

① ② ③④ ⑤

①A: Zertifizierung nach Kfz-Vorschriften

②P4084F: HRB-Serie, Buchsengehäuse

③N: Anzahl der Reihen, 1: einreihig; 2: Zweireihig

④N: Anzahl der Pins pro Reihe, 2/3/4/5-polig

⑤W: Gehäusefarbe, W: Weiß

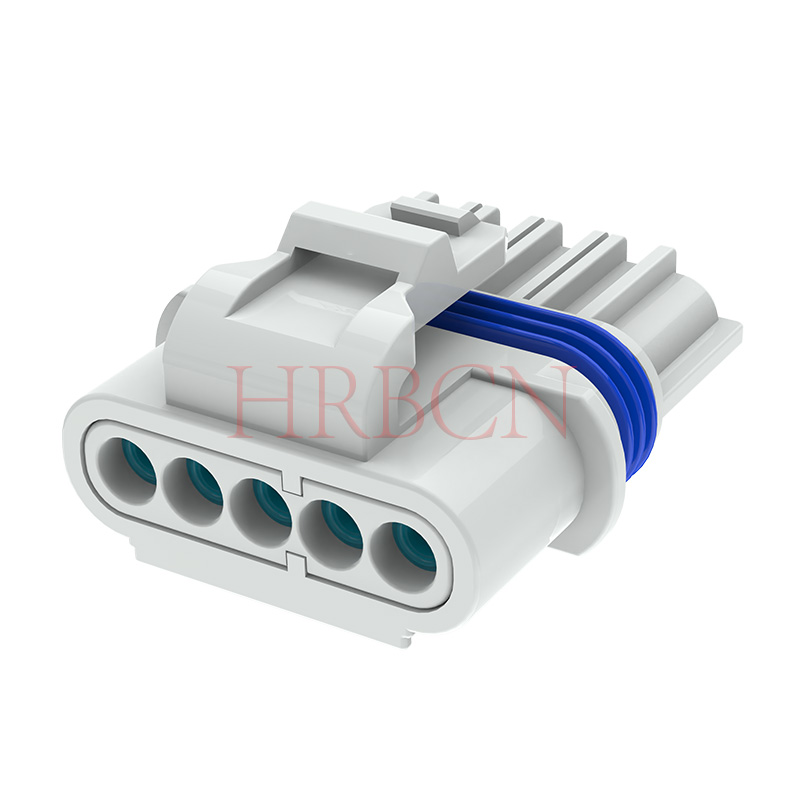

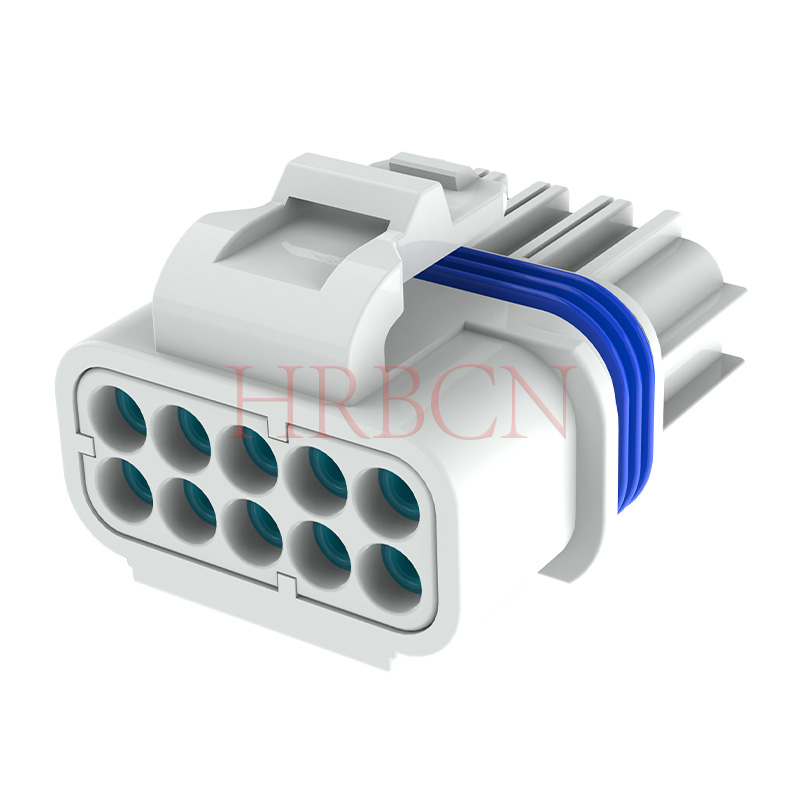

Steckergehäuse- P/N-Definition

A-M4084M-NxN-W

① ② ③④ ⑤

①A: Zertifizierung nach Kfz-Vorschriften

②M4084M: HRB-Serie, Steckergehäuse

③N: Anzahl der Reihen, 1: einreihig; 2: Zweireihig

④N: Anzahl der Pins pro Reihe, 2/3/4/5-polig

⑤W: Gehäusefarbe, W: Weiß

Definition der männlichen Anschluss- P/N

A-T4084MPS-XX

① ②③

①T4084MPS: HRB-Serie, Steckeranschluss

②X: Optionen für Drahtstärken: AWG16-24

Definition der P/N des weiblichen Anschlusses

A-T4084FPS-XX

① ②③

①T4084FPS: HRB-Serie, Buchsenanschluss

②X: Optionen für Drahtstärken: AWG16-24

Hauptmerkmale

Drahtquerschnittsbereich: 16–24 AWG (1,5–0,22 mm² Querschnittsfläche)

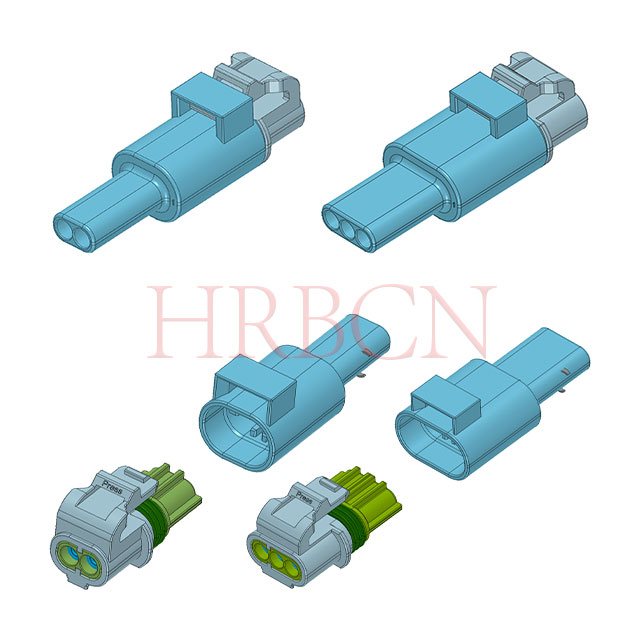

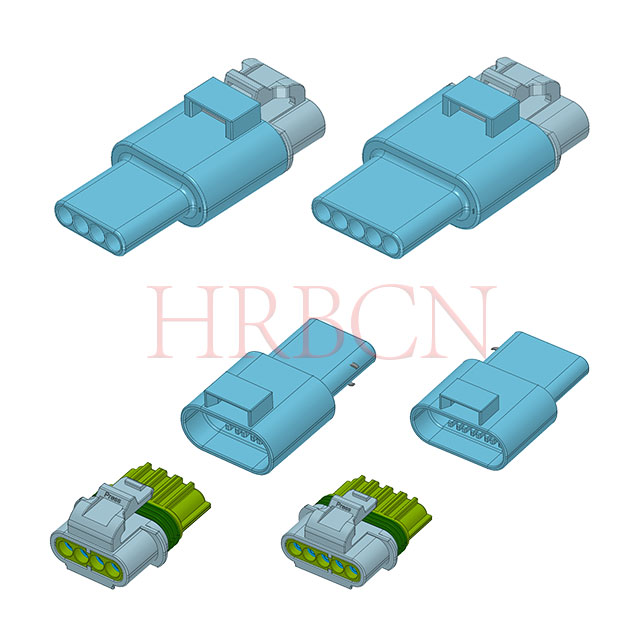

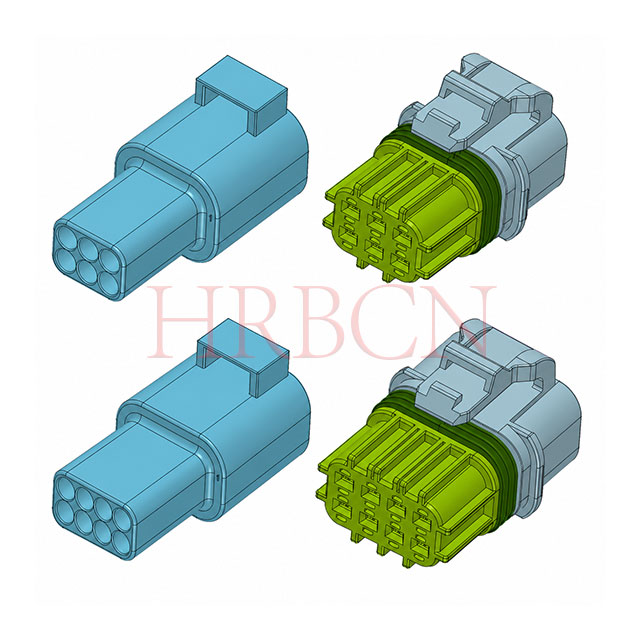

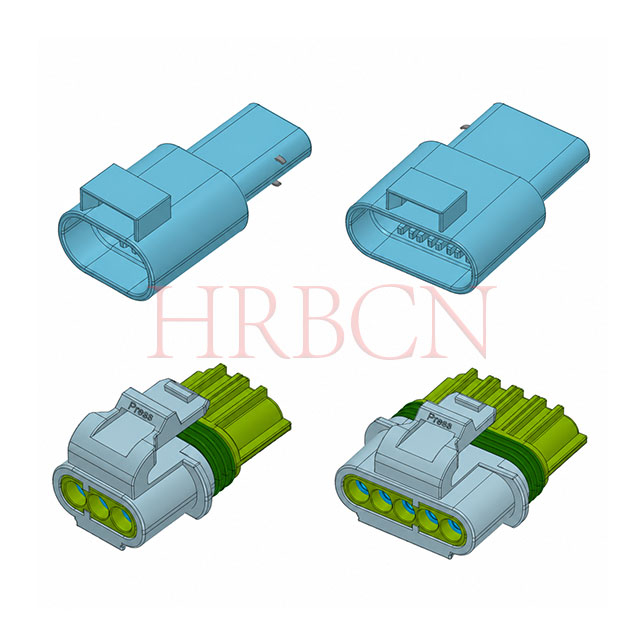

Verfügbare Hohlraumanordnungen: einreihig: 2/3/4/5 und zweireihig: 6/8/10 Positionen

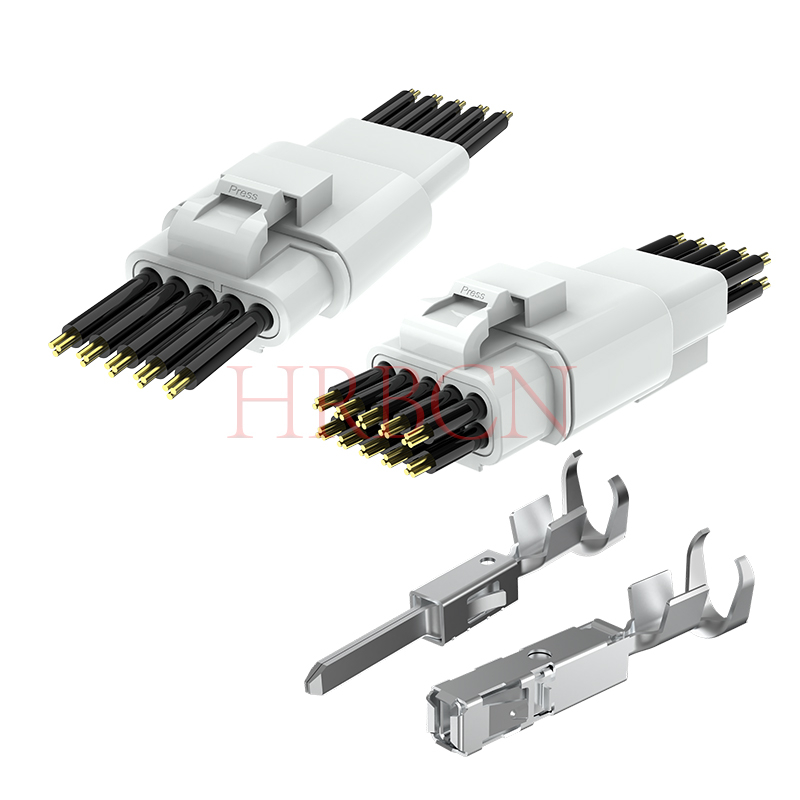

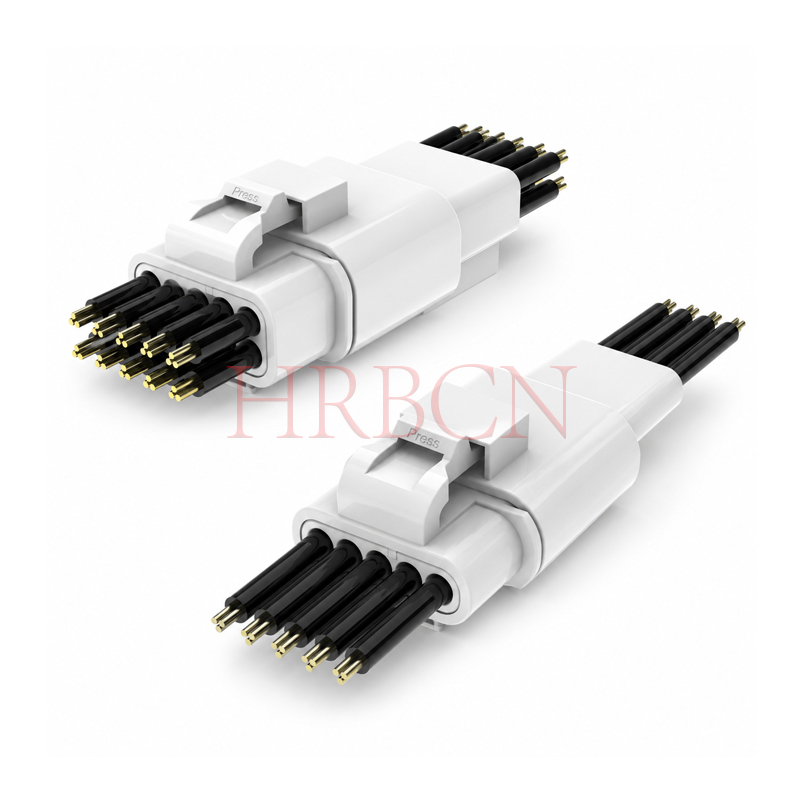

Steckverbindersystem: Kabel-an-Kabel
IP67 wasserdicht und staubdicht: vollständiger doppelter Schutz vor Staub und Wasser; Schützt vor Feuchtigkeit, Regen und zeitweiligem Untertauchen.

Explosionszeichnungen

Die wasserdichte Dichtung, die Anschlüsse, das Gehäuse und der wasserdichte Einzeldrahtstecker sind aufeinander abgestimmt, um Installationseffizienz und Zuverlässigkeit der Abdichtung zu gewährleisten

1. New Energy EV / Zweiräder / Lithium-Energiespeicher

Für BMS-Netzteile, PACK-Verbindungen, On-Board-Ladegeräte, PTC-Heizungen und DC-Lüfter in Batteriepacks.

Leistungsspezifikationen: 10–15 A Nennstrom, IPX7-Wasserdichtigkeit, Betriebstemperaturbereich -40 °C bis +125 °C, Anti-Vibrations-Struktur und Anti-Fehlkontakt-Tastendesign.

2. Hochleistungs-LED-Außenbeleuchtung/Landschaftsbeleuchtung/Wachstumsbeleuchtung

Geeignet für Wandfluter, Flutlichter, Hochmastlampen und modulare Netzteile.

Der Nennstrom von 15 A unterstützt Lasten von 300–500 W. Das kompakte Design mit einem Rastermaß von 4,0 mm passt problemlos in Lampengehäuse.

3. Elektrowerkzeuge / Gartenmaschinen / Outdoor-Roboter

Ideal für Motor- und Batterieanschlüsse an Rasenmähern, Laubbläsern, Kettensägen, Elektrorollstühlen und Reinigungsrobotern.

Obligatorische Merkmale: IPX7 wasserdicht, 15 A Stromkapazität, sicheres Verriegelungssystem, mit hervorragender Beständigkeit gegen Stürze, Staub und Wassereinwirkung.

4. Industrielle Steuerungen / Niederspannungswechselrichter / Servoantriebe

Wird auf Stromversorgungsanschlüsse kompakter SPS-E/A-Module, Sensorbusleitungen, Ventilinseln und externe Stromschnittstellen für Servotreiber angewendet.

Versionen zur Schalttafelmontage dienen als Wand-Stromanschlüsse für Geräte, während Wire-to-Wire-Varianten für die Feldverkabelungsinstallation vorgesehen sind.

5. Photovoltaik / Energiespeicher / Wechselrichtersysteme

Wird für Niederspannungs-Gleichstromkreise von PV-Strings, Anschlusskästen und Energiespeichereinheiten für Privathaushalte verwendet.

Ausgestattet mit IPX7-Versiegelung, 15 A Belastbarkeit und Verpolungsschutz, erfüllt es langfristige Serviceanforderungen für Außeninstallationen.

6. Intelligente Haushaltsgeräte / Weiße Ware

Für leistungsstarke Komponentenanschlüsse an Wärmepumpen, Wäschetrocknern, Geschirrspülern und Warmwasserbereitern.

Widersteht Dampf, Wasseraustritt und Ölverschmutzung. IPX7-Wasserdichtigkeit und 15 A Nennstrom sind zu Standardkonfigurationen für Haushaltsgeräte der mittleren bis oberen Preisklasse geworden.

Anwendung für wasserdichte Steckverbinder mit 4,0 mm Rastermaß

Teil 1: Technische FAQs

F1: Wie hoch ist der maximale Nennstrom des wasserdichten Kabel-zu-Kabel-Steckverbinders A-M4084?

A1: Es stehen zwei Terminaloptionen zur Verfügung. Standard-Kupferklemmen unterstützen bis zu 15 A AC/DC; Kupferklemmen mit hoher Leitfähigkeit erreichen 20 A AC/DC, mit einer Nennspannung von 600 V AC/DC für die Stromübertragung.

F2: Für welche Drahtstärke und welchen Drahtisolationsdurchmesser passt dieser Stecker?

A2: Der kompatible Drahtquerschnitt reicht von 0,22–1,5 mm² (16–24 AWG). Der anwendbare Außendurchmesser der Kabelisolierung beträgt 1,1–2,4 mm und passt zu den meisten Kabelbäumen in den Bereichen Automobil, Beleuchtung und Energiespeicher.

F3: Welchem Wasserdichtigkeitsgrad und welchem Temperaturbereich kann dieser Stecker standhalten?

A3: Es erreicht die Schutzart IP67 gegen Staub, Feuchtigkeit, Regenspritzer und vorübergehendes Untertauchen. Die Betriebstemperatur reicht von -40 ℃ bis +125 ℃ und eignet sich für raue Umgebungen unter der Motorhaube, im Freien und bei Geräten mit hohen Temperaturen.

F4: Welche Hohlraumanordnungen sind für die M4084-Serie verfügbar?

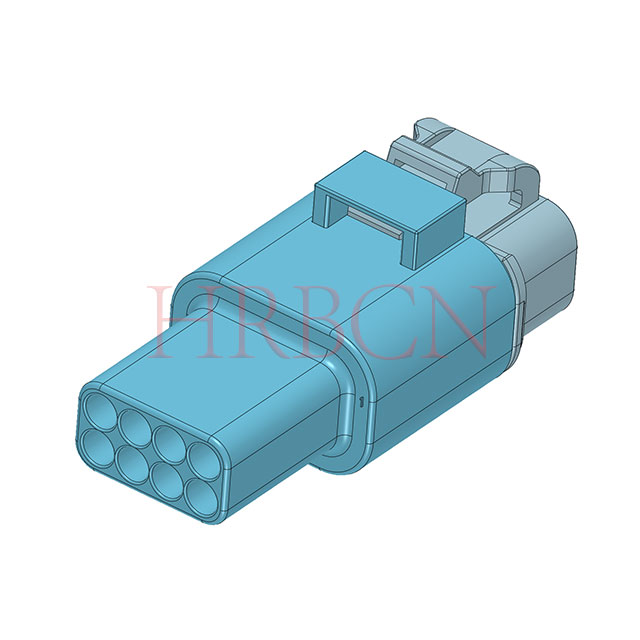

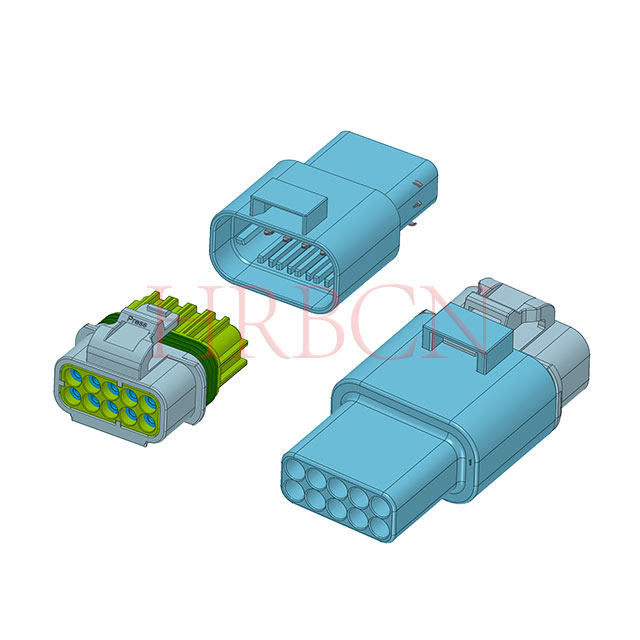

A4: Einreihige Versionen unterstützen 2/3/4/5 Positionen; Zweireihige Versionen bieten 6/8/10 Positionen. Sowohl das Steckergehäuse (A-M4084M) als auch das Buchsengehäuse (A-P4084F) weisen die gleichen Layoutspezifikationen auf.

F5: Welche Materialien werden für Gehäuse und Anschlüsse verwendet und sind diese für die Automobilindustrie zertifiziert?

A5: Das Gehäuse besteht aus PA-Material; Anschlüsse sind aus reinem Kupfer. Alle Modelle verfügen über eine Kfz-Zertifizierung, die mit dem Präfix „A“ in den Teilenummern gekennzeichnet ist, und sind stabil gegenüber langfristigen Vibrationen und thermischen Zyklen.

F6: Wie gewährleistet die Dichtungsstruktur eine zuverlässige Wasserdichtigkeit?

A6: Wasserdichte Dichtungen, Kupferklemmen, PA-Gehäuse und wasserdichte Einzeldrahtstecker sind strukturell als Ganzes aufeinander abgestimmt. Das abgestimmte Baugruppendesign verbessert die Installationseffizienz und die langfristige Dichtungsstabilität, ohne dass nach dem vollständigen Zusammenstecken die Gefahr des Eindringens von Wasser besteht.

Teil 2: Häufig gestellte Fragen zum Einkauf

F1: Wo kann ich das offizielle Datenblatt des Steckverbinders der Serie A-M4084 herunterladen?

A1: Bitte senden Sie eine Anfrage an unser Vertriebsteam. Wir stellen Ihnen dann das vollständige Datenblatt einschließlich Teilenummerndefinition, Maßzeichnungen, elektrischen Parametern und Explosionszeichnungen der Baugruppe für Ihre Projektbewertung zur Verfügung.

F2: Welche Farboptionen sind für das M4084-Gehäuse verfügbar?

A2: Die Standardgehäusefarbe ist weiß (gekennzeichnet mit „W“ am Ende der PN). Auf Ihren Wunsch nach Massenbestellung können individuelle Gehäusefarben entwickelt werden.

F3: Kann ich Muster von Stecker- und Buchsengehäusen sowie passenden Anschlüssen zum Testen erhalten?

A3: Ja, wir unterstützen die Bereitstellung von Mustern zur Überprüfung. Wenn alle Artikel nicht vorrätig sind, veranlassen wir eine spezielle Maschinenproduktion und bieten einen einmaligen Musterpreis mit einer Mustervorlaufzeit von 2–3 Wochen an.

F4: Wie lautet der HS-Code dieses wasserdichten 4,0-mm-Kabel-zu-Kabel-Stromanschlusses?

A4: Der einheitliche HS-Code für die A-M4084-Serie lautet 8536909000 und gilt weltweit für die Ausfuhrzollanmeldung.

F5: Für welche Branchen und Anwendungen wird dieser Steckverbinder häufig verwendet?

A5: Ideal für New-Energy-Fahrzeuge, Zweiräder, Lithium-Energiespeicher, LED-Außenbeleuchtung, Elektrowerkzeuge, Industriesteuerungen, PV-Speicher und Smart-Home-Geräte der mittleren bis oberen Preisklasse mit IP67-Anforderungen an den Stromanschluss.

F6: Was ist die Standardvorlaufzeit für Massenproduktionsaufträge?

A6: Standardmäßig vorrätige Artikel können innerhalb von 5–7 Werktagen versendet werden. Für nicht vorrätige Modelle, die Produktionsläufe erfordern, wird die Massenvorlaufzeit nach Eingang Ihrer Bestellmenge separat bestätigt.
