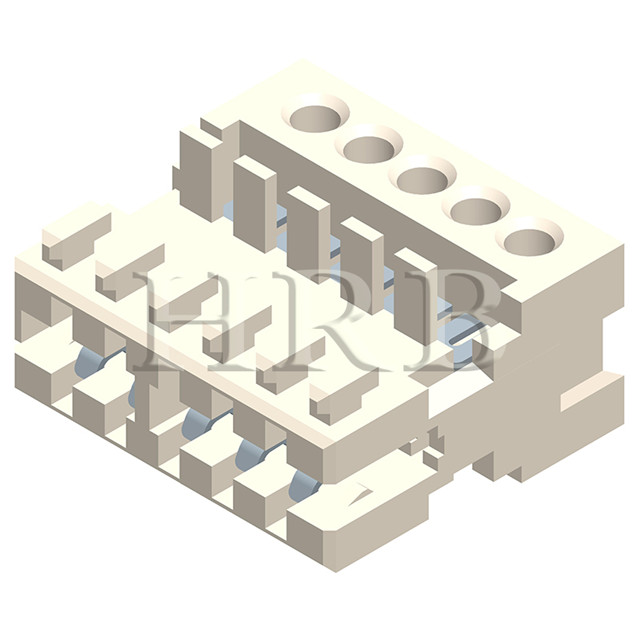

HRB RAST 2.5 Steckverbinder M7288

Verfügbarkeitsstatus:
Menge:
  • M7288

  • HRB

Beschreibung:


RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte mittels Rasthaken, wahlweise mit oder ohne Kodierrippe und geschlossenen Seiten, für Einzelleiter
Kontaktabstand 2,5 mm

Direkt auf der Leiterplatte mit externer Kodierung, interner Kodierwand und seitlicher Verriegelung auf der Leiterplatte, Seitenwand optional.Die Anzahl der Pole liegt zwischen 2 und 20.


Technische Parameter:


1).Nennstrom: 3A AC, DC
2).Nennspannung: 32 V AC, DC
3).Betriebstemperatur: -40 °C bis +120 °C
4).Kontaktwiderstand: 10 mΩ max.
5).Isolationswiderstand: 1000 MΩ min.
6).Spannungsfestigkeit: 1400 V AC/Minute
7).Material: Gehäuse: Nylon66 UL94V-0
                  Anschluss: Phosphorbronze, verzinnt
9).Drahtbereich: AWG 24 bis 22 GWT:750˚C IEC-60335-1


Bestellinformationen:


M7288-X-X    X-X-X(X)

       ①      ② ③  ④ ⑤  ⑥ ⑦

①:  HRB-Produktseriennummer

②:  Positionsnummer (2 bis 20)

③:  Linke Seitenwand:

      A: Ohne Seitenwand.

      B: 0,6 mm Seitenwand.

④: Richtig  Seitenwand:

      A: Ohne Seitenwand.

      B: 0,6 mm Seitenwand.

⑤: Massive Rippenzahl:

      0: Ohne feste Rippe.

      1: Mit massiver Rippe zwischen Pos.1 und Pos.2.

      2: Mit Vollrippe  zwischen Pos.2 und Pos.3.

      und so weiter.

⑥:  Überzogene Nummer:

      Rohling: verzinnt.

      00H: Selektiv vergoldet 1U''

      02H: Selektiv vergoldet 2U''

      03H: Selektiv vergoldet 3U''

: Drahtbereich:

      2: AWG22

      4: AWG24


Verpackungsinformationen:


 Abmessungen SPQ pro Karton Kartongröße (cm)
Pos.Nr. A B

2 2.5 7.5 4500 Stück 49×29×9
3 5.0 10.0 3600Stck 49×29×9
4 7.5 12.5 2700Stck 49×29×9
5 10.5 15.0 2250Stck 49×29×9
6 12.5 17.5 1800Stck 49×29×9
7 15.0 20.0 1800Stck 49×29×9
8 17.5 22.5 1350Stck 49×29×9
9 20.0 25.0 1350Stck 49×29×9
10 22.5 27.5 1350Stck 49×29×9
11 25.0 30.0 900Stck 49×29×9
12 27.5 32.5 900Stck 49×29×9
13 30.0 35.0 900Stck 49×29×9
14 32.5 37.5 900Stck 49×29×9
15 35.0 40.0 900Stck 49×29×9
16 37.5 42.5 450Stck 49×29×9
17 40.0 45.0 450Stck 49×29×9
18 42.5 47.5 450Stck 49×29×9
19 45.0 50.0 450Stck 49×29×9
20 47.5 52.5 450Stck 49×29×9



IDC-Vorteile:

1).Beim Crimpen wird der IDC sofort durchstochen, wodurch das Oxid auf der Oberfläche der Drähte und Anschlüsse entfernt wird, um einen guten Kontakt zwischen den Leitern herzustellen.

2).Vereinfachen Sie das Kabelbaumdesign
    Reduzieren Sie Montagefehler

    Wir können bei der Massenproduktion von IDC eine einzige Farbe wählen, um den Lagerbestand zu reduzieren und verschiedene Farben für die Drähte zu erwerben, um die Materialverwaltung zu erleichtern.Verarbeitung bzw. 1. Crimp, 2. Crimp kompletter Kabelbaum.Um Verwechslungen zu vermeiden, entspricht jede Zeile dem durch Löcher erzeugten elektrischen Signalfehler.

3).UP wurde bisher mit IDC für die vorinstallierte werkseitig direkt fertige Kabelbaummontage optimiert und verschiedene narrensichere Haken wurden entwickelt, um die Abhängigkeit von Facharbeitern beim Zusammenbau des fertigen Produkts zu minimieren, entsprechend der Produktstruktur können fertige Produkte zusammengebaut werden und die Kosten gesenkt werden.

4).Wir haben die nachfolgende weltweit weit verbreitete Verwendung berücksichtigt, das heißt, alle Metallteile wurden in Kunststoffgehäuse eingebettet, um Kollisionen im lokalen und internationalen Transportdruck zu vermeiden, die zu Schäden und Zerstörung des IDC-Steckers führen und Transportverluste reduzieren.




Anwendung der IDC Rast-Produkte:



  1. Computerindustrie:          Desktops, Notebooks, Tablet-PCs, Server usw.
 2. Büroausstattung:          Kopierer, Drucker, Scanner, Faxgeräte usw.
3. Kommunikation:          Videotelefonie, öffentliche Telefonie, Glasfasercrimp usw.
 4. Finanzgeschäft:          Geldautomaten, POS-Automaten, Fünf-Signaturen-Recorder usw.
5. Haushaltsgeräte:          Waschmaschinen, Geschirrspüler, Staubsauger, Laufbänder, Smart Meter, Kaffeemaschine.
6. Automobilindustrie:          Servolenkung, elektrische Sitze, Sound, Licht, EPS, OPS usw.


M7288.pdf


1).Nennstrom: 3A AC, DC
2).Nennspannung: 32 V AC, DC
3).Betriebstemperatur: -40 °C bis +120 °C
4).Kontaktwiderstand: 10 mΩ max.
5).Isolationswiderstand: 1000 MΩ min.
6).Spannungsfestigkeit: 1400 V AC/Minute
7).Material: Gehäuse: Nylon66 UL94V-0
                  Anschluss: Phosphorbronze, verzinnt
9).Drahtbereich: AWG 24 bis 22 GWT:750˚C IEC-60335-1
