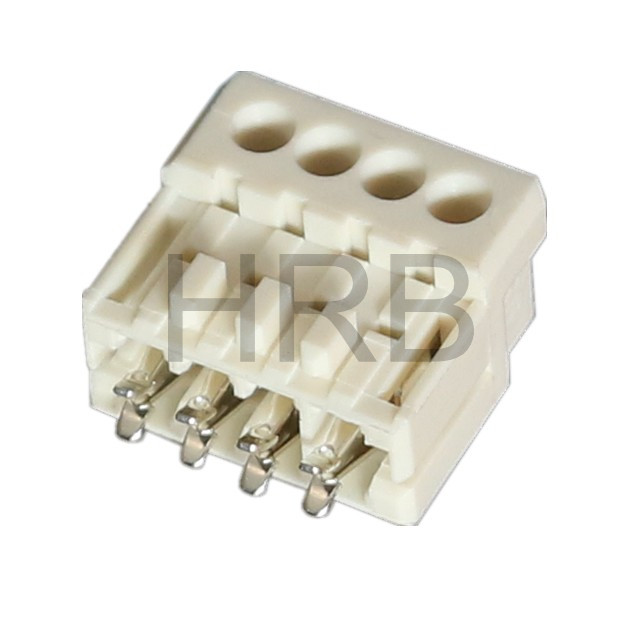

IDC RAST 2.5-Steckverbinder M7239R und M7239

RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte mittels Rastzungen, wahlweise mit oder ohne Kodierrippe, für Einzelleiter, mit geschlossener Seite.Kontaktabstand 2,5 mm Übereinstimmung mit: ISO/TS 16949:2009 und IATF.TÜV-17022499001 GWT: 750˚C IEC-60335-1 UL-E304945 CUL-E304945 Anwendung: Haushaltsgeräte, Automobil usw.
Verfügbarkeitsstatus:
Menge:
  • M7239R & M7239

  • HRB

M7239 IDC-Raststeckverbinderserie.pdf


Beschreibung:


RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte mittels Rastzungen, wahlweise mit oder ohne Kodierrippe, für Einzelleiter, mit geschlossener Seite.
Kontaktabstand 2,5 mm

TÜV-17022499001
GWT: 750˚C IEC-60335-1
UL-E304945
CUL-E304945

Direktgehäuse, steckbar auf Leiterplatte mit äußerer Kodierung, inneren Kodierwänden und seitlicher Verriegelung auf Leiterplatte.Geschlossene Seitenwand mit Daisy-Chain verfügbar.


Technische Parameter:


1).Nennstrom: 3A AC, DC
2).Nennspannung: 32 V AC, DC
3).Betriebstemperatur: -40 °C bis +120 °C
4).Kontaktwiderstand: 10 mΩ max.
5).Isolationswiderstand: 1000 MΩ min.
6).Spannungsfestigkeit: 1400 V AC/Minute
7).Material: Gehäuse: Nylon66 UL94V-0
                  Stiftkontakt: Phosphorbronze, verzinnt
9).Drahtbereich: AWG 24 bis 22 GWT:750˚C,.IEC-60335-1


Bestellinformationen:

M7239-Kodierung




Verpackungsinformationen:


 Abmessungen SPQ pro Tube SPQ pro Karton SPQ pro Serie Rohre SPQ pro Karton
Pos.Nr. A B



2 2.5 7.5 96 Stück 9600Stck 576Stck 10368 Stück
3 5.0 10.0 72Stck 7200Stck 432Stck 77766 Stück
4 7.5 12.5 58Stck 5800Stck 348Stck 6264 Stück
5 10.5 15.0 48Stck 4800Stck 288Stck 5184 Stück
6 12.5 17.5 41Stck 4100Stck 246Stck 4428 Stück
7 15.0 20.0 36Stck 3600Stck 216Stck 3888 Stück
8 17.5 22.5 32Stck 3200Stck 192Stck 3456 Stück
9 20.0 25.0 29Stck 2900Stck 174Stck 3132 Stück
10 22.5 27.5 26Stck 2600Stck 156Stck 2808 Stück
11 25.0 30.0 24Stck 2400Stck 144Stck 2592 Stück
12 27.5 32.5 22Stck 2200Stck 132Stck 2376 Stück
13 30.0 35.0 20Stck 2000Stck 120Stck 2160 Stück
14 32.5 37.5 19Stck 1900Stck 114Stck 2052 Stück
15 35.0 40.0 18Stck 1800Stck 108Stck 1944 Stück
16 37.5 42.5 17Stck 1700Stck 102Stck 1836 Stück
17 40.0 45.0 16Stck 1600Stck 96Stck 1728 Stück
18 42.5 47.5 15Stck 1500Stck 90Stck 1620 Stück
19 45.0 50.0 14Stck 1400Stck 84Stck 1512 Stück
20 47.5 52.5 13Stck 1300Stck 78Stck 1404 Stück


Einzelrohrverpackung zeigt:

Einzelrohrverpackung

Seires-Röhrenverpackung zeigt:

Stocko Rastverpackung


IDC-Vorteile:

1).Beim Crimpen wird der IDC sofort durchstochen, wodurch das Oxid auf der Oberfläche der Drähte und Anschlüsse entfernt wird, um einen guten Kontakt zwischen den Leitern herzustellen.

2).Vereinfachen Sie das Kabelbaumdesign
    Reduzieren Sie Montagefehler

    Wir können bei der Massenproduktion von IDC eine einzige Farbe wählen, um den Lagerbestand zu reduzieren und verschiedene Farben für die Drähte zu erwerben, um die Materialverwaltung zu erleichtern.Verarbeitung bzw. 1. Crimp, 2. Crimp kompletter Kabelbaum.Um Verwechslungen zu vermeiden, entspricht jede Zeile dem durch Löcher erzeugten elektrischen Signalfehler.

3).UP wurde bisher mit IDC für die vorinstallierte, direkt ab Werk fertige Kabelbaummontage optimiert, und verschiedene narrensichere Haken wurden entwickelt, um die Abhängigkeit von Facharbeitern beim Zusammenbau des fertigen Produkts zu minimieren, entsprechend der Produktstruktur können fertige Produkte zusammengebaut werden und die Kosten gesenkt werden.

4).Wir haben die nachfolgende weltweit weit verbreitete Verwendung berücksichtigt, das heißt, alle Metallteile wurden in Kunststoffgehäuse eingebettet, um Kollisionen im lokalen und internationalen Transportdruck zu vermeiden, die zu Schäden und Zerstörung des IDC-Steckers führen und Transportverluste reduzieren.


 Anwendung der IDC Rast-Produkte:



     1. Computerindustrie:          Desktops, Notebooks, Tablet-PCs, Server usw.
     2. Büroausstattung:          Kopierer, Drucker, Scanner, Faxgeräte usw.
     3. Kommunikation:          Videotelefonie, öffentliche Telefonie, Glasfasercrimp usw.
      4. Finanzgeschäft:          Geldautomaten, POS-Automaten, Fünf-Signaturen-Recorder usw.
5. Haushaltsgeräte:          Waschmaschinen, Geschirrspüler, Staubsauger, Laufbänder, Smart Meter, Kaffeemaschine.
 6. Automobilindustrie:          Servolenkung, elektrische Sitze, Sound, Licht, EPS, OPS usw.


1).Nennstrom: 3A AC, DC
2).Nennspannung: 32 V AC, DC
3).Betriebstemperatur: -40 °C bis +120 °C
4).Kontaktwiderstand: 10 mΩ max.
5).Isolationswiderstand: 1000 MΩ min.
6).Spannungsfestigkeit: 1400 V AC/Minute
7).Material: Gehäuse: Nylon66 UL94V-0
                  Anschluss: Phosphorbronze, verzinnt
9).Drahtbereich: AWG 24 bis 22 GWT:750˚C IEC-60335-1
