(250) Katalog mit geraden Steckeranschlüssen.pdf
| Teile-Nr. | A | B | C | D | E | F | G | H | Drahtgröße | Ins Dia. max |
| M6351FN(S)-5(8)-b1 | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 6,60 mm |
| M6351FN(S)-5(8)-b1(A) | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 6,60 mm |
| M6351FN(S)-5(8)-R | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-R(A) | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-b | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 4,06 mm |
| M6351FN(S)-5(8)-b(A) | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 4,06 mm |
| M6351FN(S)-5(8)-R1 | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 13.25 | 0.78 | 23.70 | 10.20 | 8.95 | 6.30 | 15.60 | 0.80 | AWG#12-10 | 8,13 mm |
| M | 6351 | F | N | S | 8 | (5) | R1 | (A) |
| A | B | C | D | E | F | G | H | J |
A. Typ: M = Fertig

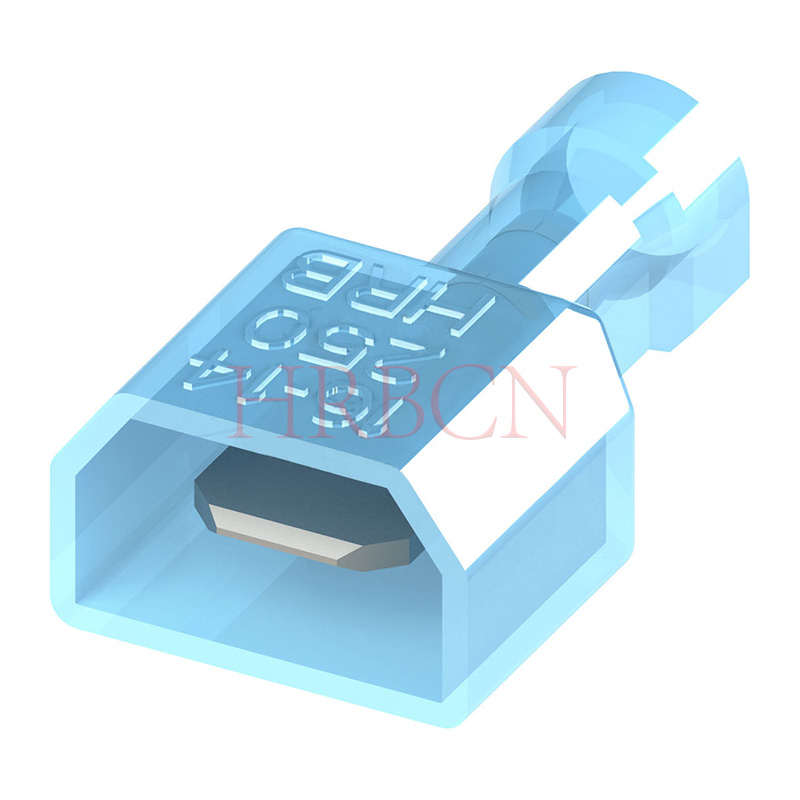

B. Produkttyp: 6351 = Vollisolierter gerader Steckeranschluss.
C. F=Vollständig isoliert
D. N=Nylon B=Messing
E. Verpackungsmethode: S=Streifen L=loses Stück
F. Serie: 1=2,8 mm (0,110 Zoll) 2=5,2 mm (0,205 Zoll)
8=4,8 mm (0,187 Zoll) 5=6,3 mm (0,250 Zoll)
G. 5=Dicke 0,50 mm (0,020 Zoll) 8 = Dicke 0,80 mm (0,032 Zoll)
H. R = Rot (22-18 AWG) R1 = Leiterisolierung max. Durchmesser von 3,80 mm
b=blau (16-14 AWG) b1=Leiterisolierung max. Durchmesser 4,50 mm
J. A = Sacklochtyp, Rohling = Durchgangslochtyp
