M5039 M5040 Serie RAST 5 IDC & Indirekter Schraubsteckverbinder für Leiterplatten, 5,0 mm

M5039-XX-XXX-X
M5040-XX-XXX-X

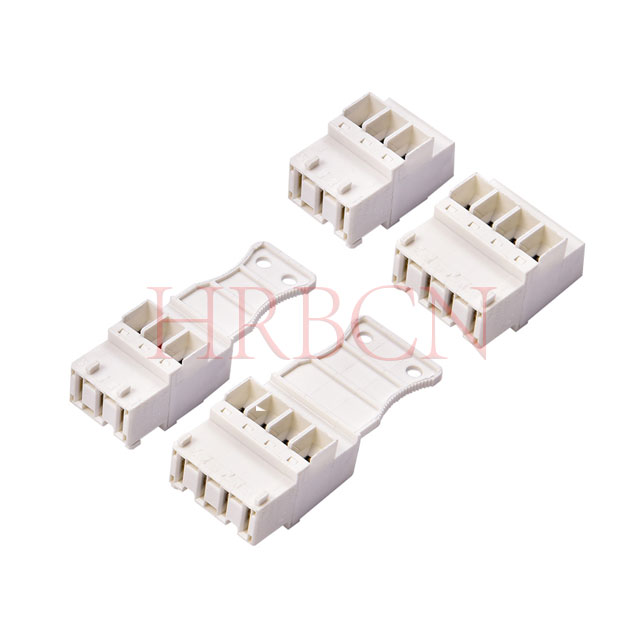

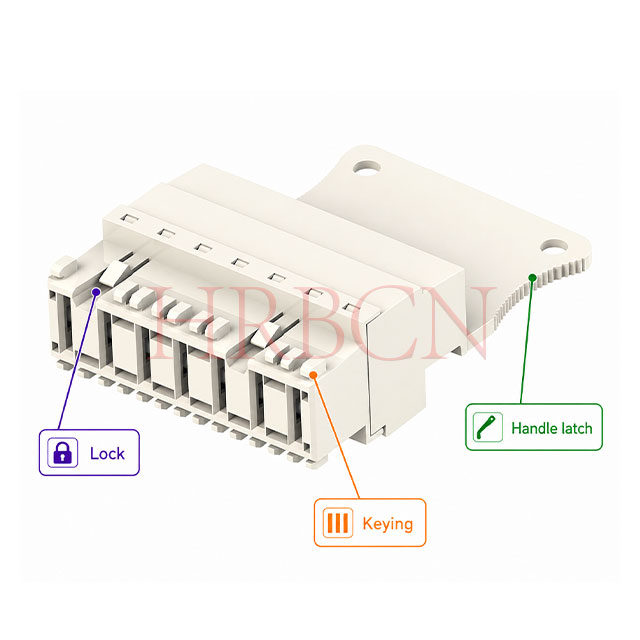

RAST 5 Klemmenblock Leiterplattensteckverbinder für indirektes Stecken, mit Schraubanschluss, mit Hubklemme mit Verdrehsicherung, mit Prüflöchern und Innenverriegelung, aufeinanderfolgende Bestückung ohne Rasterverlust, Kabelabgang gegenüber der Verriegelung, mit oder ohne Griffverriegelung.
Verfügbarkeitsstatus:
Menge:
erkundigen In den Einkaufswagen

  • M5039-XX-XXX-X

  • HRB&HRBCN

P/N-Definition

M5039 -X -X -X XX -X

   ①       ② ③   ④   ⑤

① :  HRB-Artikelseriennummer

② : Anzahl der Pins: 2-7

③ : Farbe

④: Eingabecode

⑤ : Sperrcode

M5039



Für die  indirekten IDC-Leiterplattensteckverbinder der Serien Weitere Standard-Verschlüsselungsoptionen sind auf Anfrage erhältlich. Für weitere Einzelheiten wenden Sie sich bitte an den HRB-Vertrieb.  M5039 und M5040 sind unten Beispiele für Kodierungskonfigurationen aufgeführt.



Anzahl der Pins

(2-7 Pins)

HRB P/ N

Keying-Beispiele

SPQ (Stück)

Kartongröße (cm)

Kontaktabstand (mm)

2

M5039-2-W-042-A0

M5039-2-W-001-A0

M5039-2-W-002-A1

usw.

2160

33×30×27

5.0

3

M5039-3-W-000-A0

M5039-3-W-064-A0

M5039-3-W-083-A0

usw.

1560

33×30×27

5.0

4

M5039-4-W-019-A0

M5039-4-W-029-A1

M5039-4-W-018-A1

usw.

1200

33×30×27

5.0

5

M5039-5-W-003-A0

M5039-5-W-007-B0

M5039-5-W-011-B0

usw.

960

33×30×27

5.0

6

 M5039-6-W-000-B0

M5039-6-W-006-A0

M5039-6-W-007-B0

usw.

720

33×30×27

5.0
7 M5039-7-W-000-A4

M5039-7-W-000-B2

M5039-7-W-005-B3

usw.

 600
 33×30×27 5.0

Technische Parameter

  • Nennstrom: 10 A AC, DC MAX.

  • Nennspannung: 250 V AC, DC

  • Temperaturbereich: -40℃ bis +120℃

  • Kontaktwiderstand: 10 MΩMax.

  • Isolationswiderstand: 1000 MΩMin.

  • Spannungsfestigkeit: 1500 V AC/Minute

  • Material: Gehäuse: Nylon66 UL94V-0

  • Anschluss: Phosphorbronze, verzinnt

  • Klemme: Messing, vernickelt

  • Schraube: Stahl, verzinkt

  • Drahtgröße: Querschnitt Litzendraht: 0,14–2,5 mm² (AWG#26–14)

  • Abschnitt Massivdraht: 0,14–4,0 mm² (AWG#26–12)

  • Abisolierlänge: 8 ± 1 mm

  • GWT: 750℃ IEC-60335-1


Indirektes PCB-Steckdiagramm

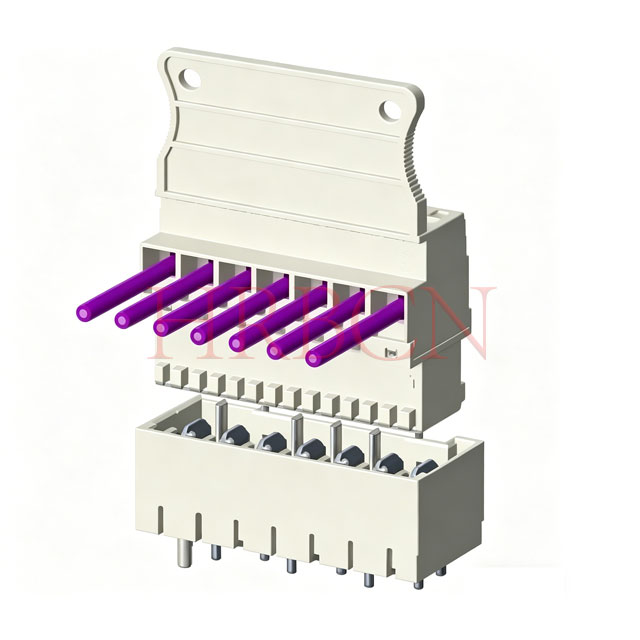

Wire-to-Board-Verbindung (mit HRB M940X-Serie)

M5039-Draht zur Platine im 90-Grad-Winkel


Draht-zu-Draht-Verbindung (mit den Serien HRB M5041 und M5042)

M5038&M5042Draht an Draht



⒈F: Was ist der Unterschied zwischen M5038, M5039 und M5040?

A:  Alle 3 Serien gehören zu den HRB RAST 5 IDC indirekt steckbaren Leiterplattensteckverbindern und haben das gleiche Rastermaß, die gleiche Nennstromstärke und die gleiche Kernleistung. Die Hauptunterschiede liegen in der mechanischen Konfiguration, insbesondere in der internen Verriegelung, den Keilrippen und den Designs mit geschlossenen Seiten, um unterschiedlichen PCB-Layouts und Anwendungsanforderungen gerecht zu werden:

HRB P/N-Serie
KabelausgangSchlüsselungTestlochInnenverriegelungGriffverriegelung
M5038
Gerade (in Reihe)JA (Anti-Misplug)NEIN
JANEIN
M5039Winkelförmig (90°),  gegenüber dem SchlossJA (Anti-Misplug)JAJAJA
M5040Winkelförmig (90°), gegenüber dem SchlossJA (Anti-Misplug)JAJANEIN


⒉F: Wie wähle ich zwischen den  Serien  M5038, M5039 und M5040 ?

A:  Auswahlvorschläge sind wie folgt:

①Wählen Sie M5038

Wenn der Verdrahtungsraum linear ist und eine horizontale Installation erforderlich ist

Es sind keine Schaltungstests oder Inspektionen vor Ort erforderlich

Kostensensible, grundlegende Anschlussanforderungen

Begrenzter seitlicher Montageraum, gerade Verlegung bevorzugt

②Wählen Sie M5040

Für eine kompakte Anordnung ist eine seitliche Verkabelung im 90°-Winkel erforderlich

Ein reserviertes Testloch wird für Wartung, Fehlerbehebung und Schaltkreiserkennung benötigt

Standard-Verriegelungsdesign, häufiger Auf- und Abbau ist nicht erforderlich

③Wählen Sie M5039

Gleiche 90°-Verkabelung und gleiche Prüflochanforderungen wie M5040

Aufgrund der engen Installation oder des engen Platzes ist es schwierig, den Netzstecker zu ziehen

Benötigen Sie einen Zusatzgriff zum schnellen Anschließen und Lösen

Vibrationsumgebung, einfachere manuelle Bedienung für Wartungsarbeiten


⒊F: Wie lange ist die Lieferzeit für diese indirekt steckbaren RAST 5 IDC-Leiterplattensteckverbinder?

A:  Alle Lieferzeiten basieren auf der Standardproduktion und beinhalten nicht die Versandzeit.

①Muster  (nicht vorrätig/kundenspezifisch): 2–3 Wochen.

②Großbestellungen (nicht auf Lager/kundenspezifisch): 4–6 Wochen (je nach Bestellmenge und Produktionsplan).


⒋F: Wie hoch ist die Mindestbestellmenge für diese indirekt steckbaren RAST 5 IDC-Leiterplattensteckverbinder?

A:  Großbestellungen/Nicht-Lagerbestellungen: 5.000 Stück (verhandelbar je nach Menge und Anpassung).





Die Serien HRB M5039 und M5040 RAST 5 wurden für langlebige Draht-zu-Platine-Verbindungslösungen entwickelt und sind leistungsstarke, indirekt steckbare Leiterplattensteckverbinder mit Hybrid-IDC- und Schraubklemmanschluss, integrierter interner Verriegelungsstruktur, Anti-Mismatch-Kodierungsrippen und reserviertem Testlochdesign. Mit hochwertigen flammhemmenden Gehäusen und verzinnten Kontakten bietet diese Steckverbinderreihe eine hervorragende strukturelle Steifigkeit, hohe Vibrationsfestigkeit und eine vollständige globale Sicherheitszertifizierung und sorgt so für eine stabile und langfristige Verbindungsleistung in komplexen Betriebsumgebungen.

Die RAST 5-Steckverbinderserien M5039 und M5040 sind auf ein kompaktes Gerätelayout und eine bequeme Wartung vor Ort zugeschnitten und verfügen über eine um 90° abgewinkelte Kabelausgangsstruktur und ein standardisiertes Rastermaß von 5,0 mm. Das optionale Design des Hilfsentriegelungsgriffs ermöglicht ein einfaches Ein- und Ausstecken, während zuverlässige elektrische Isolierung und hohe Temperaturbeständigkeit den unterschiedlichen Installationsanforderungen gerecht werden. Weit verbreitet in Haushaltsgeräten, HVAC-Systemen, industrieller Automatisierung, intelligenter Steuerung und allgemeiner elektrischer Ausrüstung für stabile Kabelverbindungen.


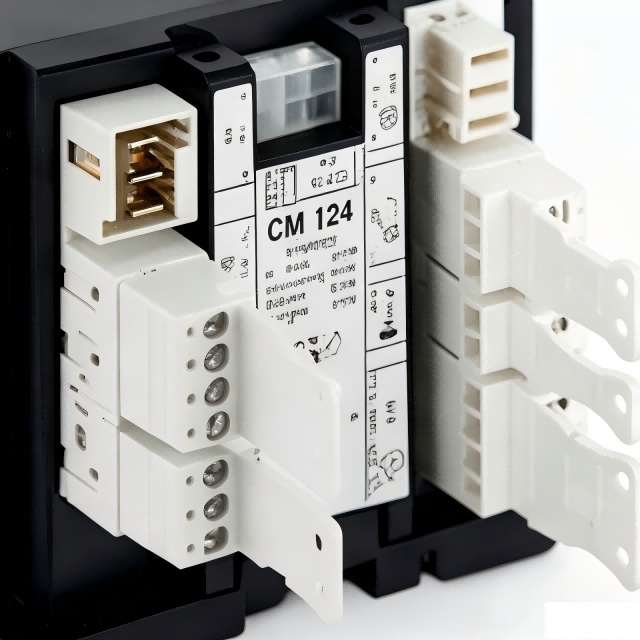

HRB  RAST 5 IDC indirekt steckbare Leiterplattensteckverbinder  Serie | Anwendungsbeschreibung

  • Haushaltsgeräte und Smart Home
Waschmaschinen, Kühlschränke, Heizgeräte, Küchengeräte, Warmwasserbereiter und intelligente Haushaltssteuerungskomponenten sorgen für eine sichere und stabile Verkabelung der täglichen Elektrogeräte.
  • Industrielle Automatisierungs- und Steuerungssysteme
 Industrielle Schalttafeln, Sensorgeräte, Aktoren, Leistungssteuereinheiten und automatisierte Produktionsanlagen sorgen für eine stabile Signal- und Stromverbindung unter komplexen Arbeitsbedingungen.
  • HVAC & Gebäudeautomation
Klimaanlagen, Heizungs-Lüftungsgeräte, intelligente Gebäudesteuergeräte und Umgebungskontrollgeräte, die sich an langfristige Dauerbetriebsanforderungen anpassen.
  • Kraft- und Energieausrüstung
Niederspannungs-Stromverteilungseinheiten, Stromversorgungsgeräte, Energiespeicher-Hilfskomponenten und Industriestromanlagen sorgen für eine sichere und feste Verdrahtungsverbindung.
  • Kommerzielle und Spezialausrüstung

Intelligente Instrumente, elektromechanische Geräte, Umweltschutzeinrichtungen und elektrische Außengeräte mit starker Anpassungsfähigkeit an Temperaturänderungen und mechanische Vibrationen.


Mit optimiertem Strukturdesign, standardisierter Produktion und zuverlässigen Qualitätsstandards bietet die Serie  der direkt steckbaren Leiterplattensteckverbinder HRB RAST 5 IDC  kostengünstige und qualitativ hochwertige Verbindungslösungen für die globale Industrie- und Elektroindustrie.


Warum sollten Sie sich für HRB  RAST 5 IDC indirekt steckbare Leiterplattensteckverbinder  der Screw-Lock-Serie entscheiden?

  1. Drop-in-kompatibel mit dem Industriestandard RAST 5, vollständig aufeinander abgestimmt in Abmessungen, Montage und elektrischer Leistung für einen nahtlosen direkten Austausch.

  2. Integrierte interne Verriegelungsstruktur: Widersteht effektiv Erschütterungen und Verrutschen, perfekt für den langfristigen Betrieb von Außen- und Haushaltsgeräten.

  3. Schraub- und Hebeklemmen-Anschluss: Ermöglicht ein sicheres Crimpen der Drähte und eine einfache Verkabelung vor Ort und sorgt für dauerhafte Verbindungszuverlässigkeit.

  4. Anti-Mismatch-Kodierung und geschlossenes Gehäuse: Vermeiden Sie falsches Einstecken und das Risiko von Kurzschlüssen und bieten Sie einen hervorragenden strukturellen Schutz.

  5. Testlochdesign: Erleichtert die Erkennung, Wartung und Fehlerbehebung von Schaltkreisen vor Ort für einen sichereren Betrieb.

  6. 90° abgewinkelte Steckdosenstruktur: Optimiert engen Installationsraum und unterstützt ein kompaktes PCB-Layout.

  7. Zwei Konfigurationsoptionen: Erhältlich mit oder ohne Zusatzgriff für flexiblen Betrieb auf engstem Raum.

  8. Weltweit anerkannte Zertifizierung: Entspricht den gängigen Standards für elektrische Sicherheit, um die globale Markteinführung zu unterstützen.

  9. Anpassung an einen breiten Kabelbereich: Geeignet für Kabel mit einem Querschnitt von 0,14–2,5 mm² (AWG#26–14) und deckt sowohl den Strom- als auch den Signalstromkreisanschluss ab.






Einhaltung

  • EU-RoHS-Richtlinie (EU) 2015/863 zur Änderung von Anhang II der Richtlinie 2011/65/EU

  • Altfahrzeugrichtlinie (2000/53/EG)

  • AfPS GS 2019: 01 PAK-Polyzyklische aromatische Kohlenwasserstoffe (PAK)

  • Europäische Verordnung POPs (EU) 2019/1021

  • Europäische Verordnung POPs (EU) 2024/2570

  • Europäische Verordnung POPs (EU) 2025/718

  • Europäische Verordnung POPs (EU) 2023/1608

  • Europäische Verordnung POPs (EU) 2019/1021

  • Europäische Verordnung POPs (EU) 2025/843

  • Europäische Verordnung POPs (EU) 2025/1930

  • Verordnung (EG) Nr. 1907/2006 bezüglich REACH

  • US-Kalifornien-Proposition 65

Produktzertifikate

Sicherheitszulassungen und Zertifizierung:  VDE

UL-Entflammbarkeitsklasse: UL 94V-0
