P/N-Definition
P5012 -X -W -XXX -XX
① ② ③ ④ ⑤
①: HRB-Artikelseriennummer
②: Anzahl der Pins: 2-8
③: Gehäusefarbe: Weiß
④: Schlüsselcode: 000-999
⑤: Sperrcode: A0, A1, A2, B0, B1, B2 usw.
T8800BS -X
① ②
①: HRB-Artikelseriennummer
②: Drahtgröße

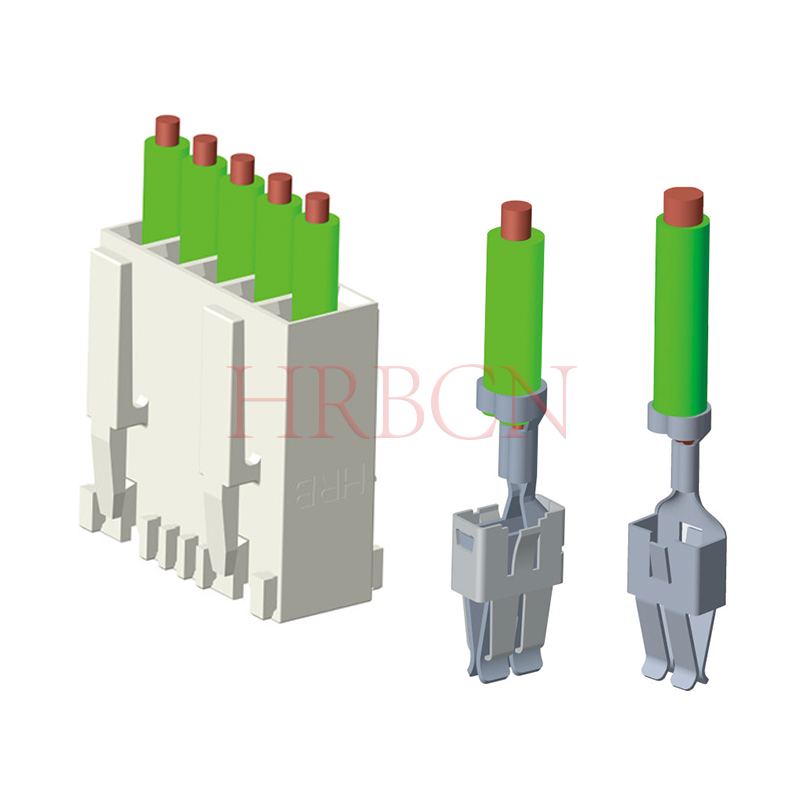

Beispiele für Kodierungskonfigurationen für die Crimpgehäuse und -klemmen der Serien P5012 und T8800BS sind unten aufgeführt. Weitere Standard-Verschlüsselungsoptionen sind auf Anfrage erhältlich. Für weitere Einzelheiten wenden Sie sich bitte an den HRB-Vertrieb.
Anzahl der Pins (2-8 Pins) | HRB P/ N Keying-Beispiele | Teilung (mm) |
2
| P5012-2-W-000-A0 P5012-2-W-022-A0 P5012-2-W-041-A0 usw. | 5.0 |
| 3 | P5012-3-W-001-A0 P5012-3-W-034-A0 P5012-3-W-042-A0 usw. | 5.0 |
HRB P/N | SPQ/Rolle (Stück) | Drahtgröße |
| T8800BS-2 | 2500 | 0,5–1,0 mm2 |
| T8800BS-2-K | 2500
| 1,0–2,5 mm2 |
T8800BS-2A-K
| 2500 | 2,5–4,0 mm2 |
Technische Parameter
Gehäuse der P5012-Serie:
Betriebstemperatur: -40℃~+120℃
Isolationswiderstand: 1000 mΩ min.
Material: Gehäuse: Nylon66 UL94V-0
GWT: 750℃ IEC-60335-1
Terminal der T8800-Serie:
Nennstrom: 7A AC/DC max.
Nennspannung: 250 V AC/DC max.
Kontaktwiderstand: 10 mΩ max.
Material: Messing, verzinnt.

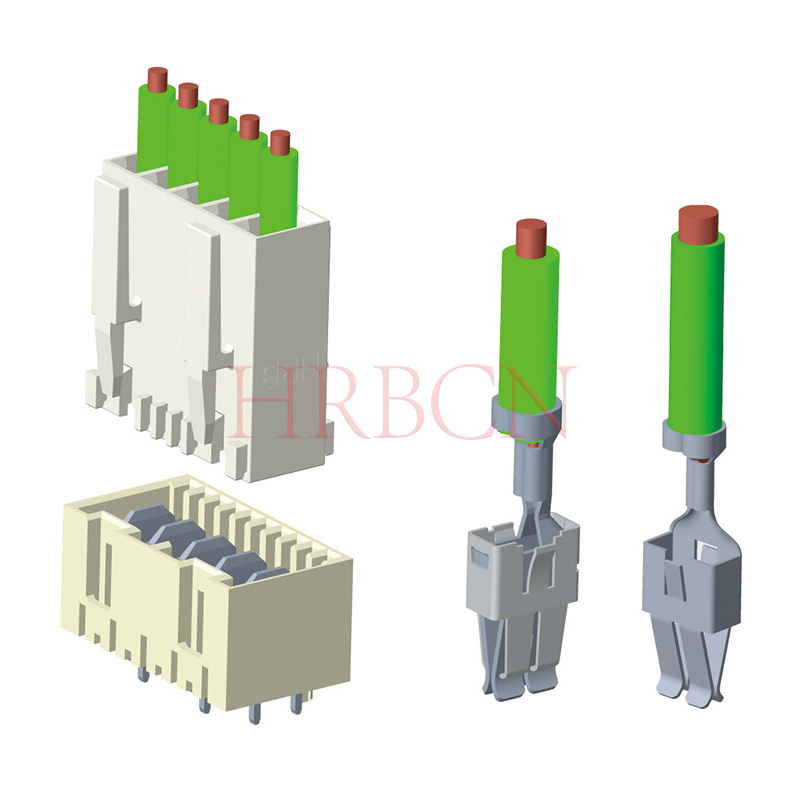

Passende Teile
Stiftleiste der Serie HRB RAST 5.0 M940X
