Die zunehmende Komplexität elektronischer Steuerungen in modernen Haushaltsgeräten erfordert Verkabelungssysteme, die eine fehlerfreie Fertigung und langfristige Zuverlässigkeit gewährleisten. Gerätehersteller sind mit hohen Kosten konfrontiert, die durch Fehler bei der manuellen Montage, Kabelbaumausfälle aufgrund von Vibrationen oder Temperaturschwankungen sowie strenge globale Sicherheitsanforderungen entstehen. Das Fehlstecken einer einzigen Verbindung in einer schnelllebigen Montagelinie führt zu Geräteausfällen, kostspieligen Nacharbeiten oder gefährlichen elektrischen Fehlern vor Ort.
Um diese Engineering- und Produktionsengpässe zu lösen, setzt die Industrie auf den RAST-Standard (Raster Anschluss Steck Technik). Dieses standardisierte Rahmenwerk dient als Rückgrat der modernen Geräteverkabelung . Durch die Integration standardisierter Teilungsabmessungen, physischer Kodierung, direkter und indirekter Steckoptionen und hocheffizienter Anschlussmethoden beseitigen RAST-Systeme Rätselraten in der Fabrikhalle. Ingenieure entwerfen sichere Energie- und Signalarchitekturen, während Produktionsteams von der automatisierten Herstellung von Kabelbäumen und kinderleichten Montageprozessen profitieren.
Wichtige Erkenntnisse
Standardisierte Montage: RAST-Steckverbinder nutzen physische Kodierung, Polarisation (Poka-Yoke) und standardisierte Farbcodierung, um Fehlsteckfehler bei der Hochgeschwindigkeitsmontage von Geräten zu vermeiden.
Anwendungsspezifisches Rastermaß: RAST 2,5 (Rastermaß 2,5 mm) ist für Sensoren und Leiterplattenverbindungen mit geringem Stromverbrauch optimiert, während RAST 5,0 (Rastermaß 5,0 mm) für die Hochstrom-Stromversorgung von Motoren und Kompressoren zuständig ist.
Fertigungseffizienz: Die Kompatibilität mit dem automatischen IDC-Anschluss (Insulation Displacement Contact) verkürzt die Produktionszeit für Kabelbäume im Vergleich zum herkömmlichen Crimpen erheblich und ermöglicht eine effiziente Daisy-Chain-Verkabelung.
Architektonische Flexibilität: Die Wahl zwischen direkter Steckung (Edge-Card) und indirekter Steckung (über Header) ermöglicht es Ingenieuren, die PCB-Kosten mit den Anforderungen an die mechanische Halterung in Einklang zu bringen.
Einhaltung gesetzlicher Vorschriften: Die Spezifikation von RAST-Steckverbindern, die IEC 60335-1 (Glühdrahttest) erfüllen und halogenfreie Materialien verwenden, ist obligatorisch, um das Brandrisiko bei unbeaufsichtigter weißer Ware zu verringern.

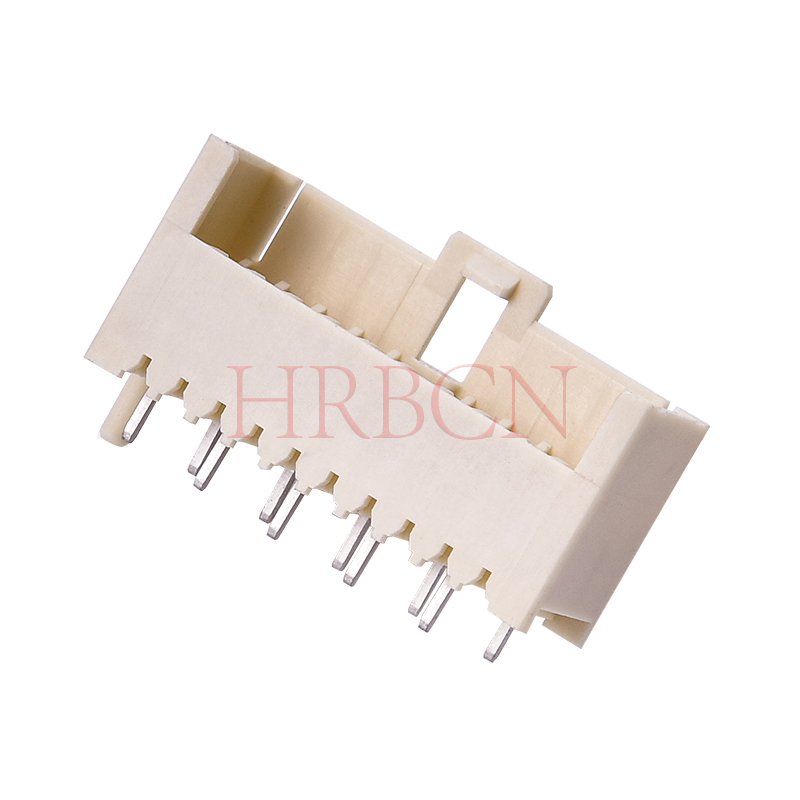

RAST-Steckverbinder: Kernverkabelungslösung für Haushaltsgeräte
Der Übergang von der diskreten Verkabelung zu standardisierten Kabelbäumen markiert einen massiven Wandel in der Geräteherstellung. In der Vergangenheit waren Montagelinien auf unterschiedliche, proprietäre Klemmenblöcke, Drahtmuttern und einzelne Flachstecker angewiesen. Dieser veraltete Ansatz erforderte intensive Handarbeit. Montagearbeiter mussten komplexe Schaltpläne lesen und einzelne Drähte manuell zu bestimmten Klemmen verlegen. Dies birgt ein hohes Risiko einer Querverdrahtung und einer inkonsistenten Anschlussqualität. Ursprünglich durch den Drang der europäischen Geräteindustrie zur Automatisierung angetrieben, entstand der RAST-Standard, um Verbindungstopologien zu vereinheitlichen.
Durch die Festlegung eines gemeinsamen Maß- und Passrahmens nutzen Hersteller nun vollautomatische Kabelbaumverarbeitungsmaschinen. Diese Maschinen schneiden, abisolieren und schließen tausende Drähte pro Stunde mit höchster Präzision ab. Dadurch werden die Zykluszeiten drastisch verkürzt und menschliche Fehler in der Drahtvorbereitungsphase vermieden.
Die Auswahl der richtigen Steckverbinder für Haushaltsgeräte erfordert die Einhaltung strenger grundlegender technischer Kriterien. Die Verbindung muss über eine Lebensdauer von zehn bis fünfzehn Jahren den starken mechanischen Vibrationen von Motoren und Pumpen standhalten. Die Materialien müssen extremen Temperaturwechseln standhalten, von der Minustemperatur eines Gefrierschranks bis hin zur hohen Umgebungshitze in der Nähe eines Kompressors. Moderne Steuerplatinen erfordern platzsparende Formfaktoren ohne Kompromisse bei der hohen Spannungsfestigkeit und gewährleisten eine sichere Trennung zwischen Niederspannungs-Logikschaltungen und Hochspannungsnetzstrom.
Die Einführung eines universellen Standards verbessert die Produktionsökonomie grundlegend. Standardisierte Gehäuse und Anschlüsse reduzieren die Lagerkomplexität über mehrere Produktlinien hinweg. Beschaffungsteams beziehen Komponenten aus mehreren Quellen von verschiedenen konformen Herstellern, ohne dass die Ingenieurteams gezwungen sind, Leiterplatten (PCBs) neu zu entwerfen. Standardisierte Werkzeuge für den Kabelanschluss senken den Investitionsaufwand in den weltweiten Montagewerken und gewährleisten eine gleichbleibende Qualität, unabhängig davon, ob der Kabelbaum in Europa, Asien oder Amerika hergestellt wird.
| Funktion | Legacy Discrete Wiring | RAST Standardisierte Verkabelungsspezifikation |
| Montagemethode | Manuelles Routing und individuelles Einfügen von Klemmen | Automatisierte Kabelbaumverarbeitung und Blockeinfügung |
| Fehlervermeidung | Verlässt sich auf Mitarbeiterschulungen und visuelle Diagramme | Physische Codierung und Farbcodierung (Poka-Yoke) |
| Beendigungsgeschwindigkeit | Langsames Einzeldraht-Crimpen | Hochgeschwindigkeits-Massenterminierung über IDC |
| PCB-Integration | Erfordert einzelne Flachstecker | Direktes Stecken der Kartenkante oder Stiftleisten mit mehreren Positionen |
| Bestandsverwaltung | Hohe Teileanzahl (verschiedene Anschlüsse, Gehäuse) | Konsolidierte Teileanzahl (standardisierte Familien) |
RAST 2.5 vs. RAST 5.0: Auswahl der richtigen Tonhöhe für Weiße Ware
Die Wahl zwischen RAST 2.5- und RAST 5.0-Steckverbindern hängt von der elektrischen Belastung, dem verfügbaren Platz auf der Leiterplatte und den Geräteanforderungen ab. RAST 2.5 eignet sich im Allgemeinen für kompakte Signalverbindungen, während RAST 5.0 stromstärkere Leistungsanwendungen in Haushaltsgeräten unterstützt.
RAST 2.5: Sensor- und Low-Power-Anwendungen
RAST 2.5-Steckverbinder verfügen über ein Rastermaß von 2,5 mm und werden häufig für Signale und Steuerschaltungen mit geringem Strom verwendet. Sie eignen sich für Kühlschrank-Temperatursensoren, Waschmaschinen-Druckschalter und Geräteanzeigetafeln. Ihr kompaktes Design spart Platz auf der Leiterplatte und unterstützt eine Verkabelung mit hoher Dichte, wobei die Nennströme von der jeweiligen Steckverbinderserie abhängen.
RAST 5.0: Stromversorgung und Hochstromlasten
RAST 5.0-Steckverbinder verwenden ein Rastermaß von 5,0 mm und unterstützen normalerweise höhere Nennströme, wobei einige Modelle unter bestimmten Bedingungen für bis zu 16 A ausgelegt sind. Sie werden häufig in Waschmaschinenmotoren, Kühlschrankkompressoren, Heizelementen und Pumpen eingesetzt. Ihr größeres Anschlussdesign unterstützt eine zuverlässige Stromübertragung und mechanische Stabilität.
Kriech-, Luft- und Steigungsvariationen
Kriech- und Luftstrecken sind für die Vermeidung elektrischer Fehler in Hochspannungs-Gerätestromkreisen unerlässlich. RAST 5.0-Steckverbinder bieten größere Abstände zwischen den Kontakten, während ausgewählte Konfigurationen weggelassene Kontaktpositionen verwenden, um größere effektive Abstände zu erreichen, z. B. 7,5 mm oder 10 mm. Ingenieure müssen Isolationsabstände, Spannungswerte und geltende Sicherheitsstandards überprüfen.
Schneller Vergleich: RAST 2.5 vs. RAST 5.0
Besonderheit | RAST 2.5 | RAST 5.0 |
Tonhöhe | 2,5 mm | 5,0 mm |
Aktuelle Kapazität | Anwendungen mit geringerer Stromstärke | Anwendungen mit höherem Strom |
PCB-Platz | Kompakt | Größere Stellfläche |
Typische Anwendungen | Sensoren, Anzeigen, Bedienelemente | Motoren, Heizungen, Pumpen |
Hauptvorteil | Platzsparendes Design | Größere Belastbarkeit |
Kernaussage: Verwenden Sie RAST 2.5 für kompakte Signal- und Steuerverbindungen und RAST 5.0 für Gerätestromkreise mit höherem Stromverbrauch, vorausgesetzt, der ausgewählte Steckverbinder erfüllt die erforderlichen elektrischen, mechanischen und Sicherheitsspezifikationen.
Entscheidungsrahmen: Strom-, Spannungs- und Platzbeschränkungen
Um den Auswahlprozess zwischen den beiden primären RAST-Standards zu vereinfachen, bewerten Ingenieurteams spezifische elektrische und mechanische Parameter.
| RAST | 2.5 | RAST 5.0 |
| Teilung (Mittellinie) | 2,5 mm | 5,0 mm (anpassbar auf 7,5 mm / 10,0 mm) |
| Maximaler Nennstrom | Bis zu 4A | Bis zu 16A |
| Typischer Drahtquerschnitt (AWG) | 22 AWG – 24 AWG | 14 AWG – 20 AWG |
| Dielektrische Spannungsfestigkeit | Moderat (Signalpegel) | Hoch (Netztrennung) |
| Primärer Anwendungsfokus | Sensoren, Daten, Benutzerschnittstellen, LEDs | Motoren, Kompressoren, Heizungen, Pumpen |
RAST-Steckerauswahl für Waschmaschinen
Waschmaschinen stellen eine der aggressivsten Betriebsumgebungen für elektromechanische Komponenten dar. Der interne Kabelbaum muss ein Jahrzehnt heftiger Bewegung, chemischer Belastung und schnellen Temperaturschwankungen standhalten.
Vibrationsfestigkeit bei Schleuderzyklen mit hoher Drehzahl
Moderne Frontlader-Waschmaschinen erreichen beim letzten Schleudergang häufig eine Drehzahl von mehr als 1400 U/min. Dies erzeugt starke mechanische Schwingungen im gesamten Chassis. Die Trommel wirkt wie eine gewaltige unausgeglichene Last, die dazu führt, dass der Kabelbaum ständig peitscht und vibriert. Wenn es einem Steckverbinder an ausreichender Haltekraft mangelt, führt diese Vibration zu Kontaktverschleiß.
Beim Reiben handelt es sich um mikroskopische Bewegungen, die die schützende Zinn- oder Goldbeschichtung der Anschlüsse abtragen. Dadurch wird das darunter liegende Grundmetall freigelegt, das schnell oxidiert. Oxidation erhöht den elektrischen Widerstand, erzeugt Wärme und führt schließlich zum Ausfall der Verbindung. Um dem entgegenzuwirken, verfügt ein hochwertiger RAST-Stecker über robuste Verriegelungsmechanismen. Interne Verriegelungsriegel sichern das Terminal im Gehäuse. Externe Reibungsschlösser oder aktive Verriegelungen verankern den Steckverbinder am PCB-Header oder an der Randkarte. Diese Merkmale stellen sicher, dass die Verbindung unabhängig von Trommelunwucht gasdicht und elektrisch stabil bleibt.
Minderung der Feuchtigkeits- und Chemikalienexposition
In Waschmaschinen verwendete RAST-Stecker müssen Feuchtigkeit, Waschmitteldämpfen und Chemikalien standhalten. Feuchtigkeitsbeständige Gehäusematerialien wie ordnungsgemäß spezifiziertes PA66 tragen zur Aufrechterhaltung der mechanischen Festigkeit und Stabilität des Steckverbinders bei. Ingenieure sollten Materialkompatibilität, Betriebsbedingungen und Korrosionsbeständigkeit überprüfen, um eine zuverlässige Langzeitleistung sicherzustellen.
Motor- und Pumpenverkabelungskonfigurationen
RAST 5.0-Steckverbinder werden häufig für Waschmaschinenmotoren, Ablaufpumpen und andere Verbindungen mit höherem Strom verwendet. Ihr größerer Abstand unterstützt geeignete Stromanschlüsse und robuste Kabelbaumkonstruktionen. Durch indirektes Stecken mit auf Leiterplatten montierten Stiftleisten kann die mechanische Stabilität verbessert, die Belastung der Lötstelle verringert und zuverlässige elektrische Verbindungen bei Vibrationen aufrechterhalten werden.
Verkettung von Sensornetzwerken
IDC-RAST-Steckverbinder können die Verkabelung von Waschmaschinensensoren vereinfachen, indem sie kompatible Durchschleif- oder Daisy-Chain-Konfigurationen unterstützen. Dieser Ansatz reduziert die Komplexität der Verkabelung, das Kabelbaumgewicht und die Montagekosten für Temperatur-, Geschwindigkeits- und Wasserstandssensoren. Das richtige Anschlussdesign gewährleistet zuverlässige Verbindungen und eine effiziente automatisierte Produktion.
RAST-Steckverbinderauswahl für Kühlschränke
Kühlschrankanschlüsse müssen zuverlässige elektrische Verbindungen bei Dauerbetrieb, Temperaturschwankungen, Kondensation und begrenztem Installationsraum ermöglichen. Die Wahl zwischen RAST 2.5 und RAST 5.0 hängt vom Strombedarf, den Umgebungsbedingungen und dem PCB-Layout ab.
Herausforderungen bei thermischen Zyklen und Kondensation
Kühlschrankanschlüsse müssen Temperaturschwankungen, Betrieb bei niedrigen Temperaturen und Kondensation standhalten. Geeignete Gehäusematerialien und korrosionsbeständige Kontakte verhindern Rissbildung, Oxidation und Verbindungsfehler. Ingenieure sollten die Betriebstemperaturwerte und die Feuchtigkeitsbeständigkeit überprüfen, um eine zuverlässige Leistung in Gefrierfächern und Kompressorbereichen zu gewährleisten.
Stromverteilung für Kompressor und Abtauheizung
RAST 5.0-Steckverbinder eignen sich häufig für Kühlschrankkompressoren, Abtauheizungen und andere Stromkreise mit höherem Strom. Ihre größeren Anschlüsse können bei richtiger Auslegung einen höheren Strombedarf decken. Ingenieure müssen Stromkapazität, Startlasten, Kontaktwiderstand und Betriebstemperaturen überprüfen, um Überhitzung zu verhindern und eine stabile Stromversorgung sicherzustellen.
Hochdichte PCB-Verbindungen für Smart Displays
RAST 2.5-Steckverbinder bieten kompakte Verbindungen für Kühlschrankdisplays, Sensoren, LED-Beleuchtung und Niederspannungs-Steuerkreise. Ihr kleinerer Rastermaß trägt dazu bei, den Platz auf der Leiterplatte und den Verkabelungsaufwand zu reduzieren, sodass sie sich für beengte Bereiche wie Türbaugruppen eignen. Die richtige Auswahl des Steckverbinders unterstützt eine effiziente Signalübertragung und eine vereinfachte Kabelbaumführung.
Hauptprüfpunkte für Ingenieure und Einkaufsteams
Die Auswahl des richtigen RAST-Steckverbindersystems erfordert ein Gleichgewicht zwischen elektrischer Leistung, mechanischer Kompatibilität, Sicherheitskonformität und Herstellungskosten. Ingenieure und Einkaufsteams sollten die folgenden Faktoren überprüfen, bevor sie die Steckverbinderspezifikationen festlegen.
Direkte vs. indirekte Paarungsarchitekturen
Direkt passende RAST-Steckverbinder werden mit PCB-Randkontakten verbunden, wodurch separate Stiftleisten überflüssig werden und die Komponentenkosten gesenkt werden. Indirekte Gegensteckverbinder verwenden spezielle, auf der Leiterplatte montierte Stiftleisten für mehr Installationsflexibilität und mechanische Unterstützung. Die Auswahl hängt von der Leiterplattendicke, den Layoutbeschränkungen, den Vibrationsanforderungen und den Montagemethoden ab.
Kodierung, Polarisation und Farbkodierung (Poka-Yoke-Baugruppe)
RAST-Steckverbinder nutzen mechanische Kodierung, Polarisation und optionale Farbcodierung, um falsche Verbindungen während der Montage zu reduzieren. Passende Rippen, Schlitze und Gehäusedesigns tragen dazu bei, inkompatibles Stecken zu verhindern, während die Farbidentifizierung die Kabelbauminstallation vereinfacht. Diese Funktionen verbessern die Produktionseffizienz und reduzieren Verdrahtungsfehler.
Glühdrahttest (GWT) und IEC 60335-1-Konformität
RAST-Steckverbinder für Haushaltsgeräte müssen die geltenden Anforderungen an elektrische Sicherheit und Entflammbarkeit erfüllen. Abhängig von der Anwendung erfordern Gehäusematerialien möglicherweise UL 94 V-0-Einstufungen und eine Glühdrahtleistungsüberprüfung gemäß relevanten IEC-Normen. Ingenieure sollten Materialzertifizierungen und Testergebnisse bestätigen, um einen sicheren Betrieb zu gewährleisten.
IDC vs. Crimp-Anschluss
Der IDC-Anschluss verbindet isolierte Drähte direkt ohne separaten Abisoliervorgang und unterstützt so eine schnelle, automatisierte Kabelbaummontage. Der Crimpanschluss verwendet mechanisch komprimierte Anschlüsse und bietet Flexibilität für unterschiedliche Drahtgrößen und Verbindungsanforderungen. IDC ist oft effizient für die Geräteproduktion in großen Stückzahlen, während Crimpen weiterhin für Anwendungen geeignet ist, die bestimmte mechanische oder elektrische Eigenschaften erfordern.
Abschluss
Führen Sie die folgenden Schritte aus, um mit der Optimierung Ihrer Geräteverkabelungsarchitektur fortzufahren:
Überprüfen Sie aktuelle Kabelbaummontagelinien, um manuelle Engpässe, Crimpfehler und wiederkehrende Querverdrahtungsfehler zu identifizieren.
Fordern Sie bei Lieferanten Musterkits an, um physische Passprüfungen durchzuführen und direkte Stecktoleranzen auf vorhandenen Leiterplatten zu bewerten.
Wenden Sie sich an die Entwicklungsteams für Steckverbinder, um eine standardisierte Codierungs- und Farbcodierungsstrategie auszuarbeiten, die eine Anbieterbindung verhindert.
Berechnen Sie den ROI des Übergangs von gecrimpten Anschlüssen zur automatisierten Herstellung von IDC-Kabelbäumen basierend auf dem jährlichen Produktionsvolumen.
Stellen Sie sicher, dass alle ausgewählten Gehäusematerialien den Anforderungen des Glühdrahttests IEC 60335-1 für unbeaufsichtigte Geräte entsprechen.
FAQ
F: Wofür steht RAST bei Steckverbindern?
A: RAST steht für Raster Anschluss Steck Technik, was aus dem Deutschen übersetzt „Pitch Connection Plug Technology“ bedeutet. Es entstand in der europäischen Geräteindustrie als standardisiertes System zur Vereinheitlichung von Klemmenblöcken, das eine automatisierte Kabelbaumfertigung ermöglicht und manuelle Montagefehler eliminiert.
F: Was ist der Unterschied zwischen RAST 2.5 und RAST 5.0?
A: Der Hauptunterschied besteht im Pinabstand und der Stromkapazität. RAST 2.5 verfügt über einen Abstand von 2,5 mm und ist für die Signalweiterleitung mit geringem Strom bis zu 4 A, wie z. B. bei Sensoren, ausgelegt. RAST 5.0 hat einen Abstand von 5,0 mm und ist für die Hochstromversorgung von bis zu 16 A für Motoren und Kompressoren ausgelegt.
F: Was ist der Unterschied zwischen direkter und indirekter Steckung bei RAST-Steckverbindern?
A: Durch direktes Stecken kann der Steckverbinder direkt auf die Kante einer Leiterplatte gesteckt werden, wodurch die Kosten für eine zusätzliche Komponente eingespart werden. Beim indirekten Stecken muss der Steckverbinder in eine spezielle Stiftleiste gesteckt werden, die auf die Leiterplatte gelötet wird, was für eine hervorragende mechanische Stabilität sorgt.
F: Sind RAST-Steckverbinder mit IDC-Terminierung kompatibel?
A: Ja, sie sind hervorragend mit der IDC-Technologie (Insulation Displacement Contact) kompatibel. IDC ermöglicht es automatisierten Maschinen, abisolierte Drähte direkt in die Klemme zu drücken, wodurch eine schnelle, gasdichte Verbindung entsteht und eine effiziente Daisy-Chain-Verkabelung für Sensornetzwerke ermöglicht wird.
F: Warum werden RAST-Steckverbinder für Haushaltsgeräte bevorzugt?
A: Sie werden bevorzugt, da ihre physische Codierung und Farbcodierung eine Querverdrahtung während der Montage vollständig verhindert. Sie sind für die automatisierte Kabelbaumfertigung optimiert, widerstehen hohen Vibrationen und erfüllen die strengen Entflammbarkeitsstandards für Haushaltsgeräte.
F: Was ist die Anforderung für den Glühdrahttest für die Geräteverkabelung?
A: Der Glühdrahttest (GWT) ist eine Sicherheitsanforderung gemäß der Norm IEC 60335-1. Es stellt sicher, dass das Kunststoffgehäuse des Steckverbinders flammhemmend ist und sich selbst verlöscht, wenn ein elektrischer Fehler zu einer Überhitzung des Anschlusses führt, wodurch Brände in unbeaufsichtigten Geräten verhindert werden.
