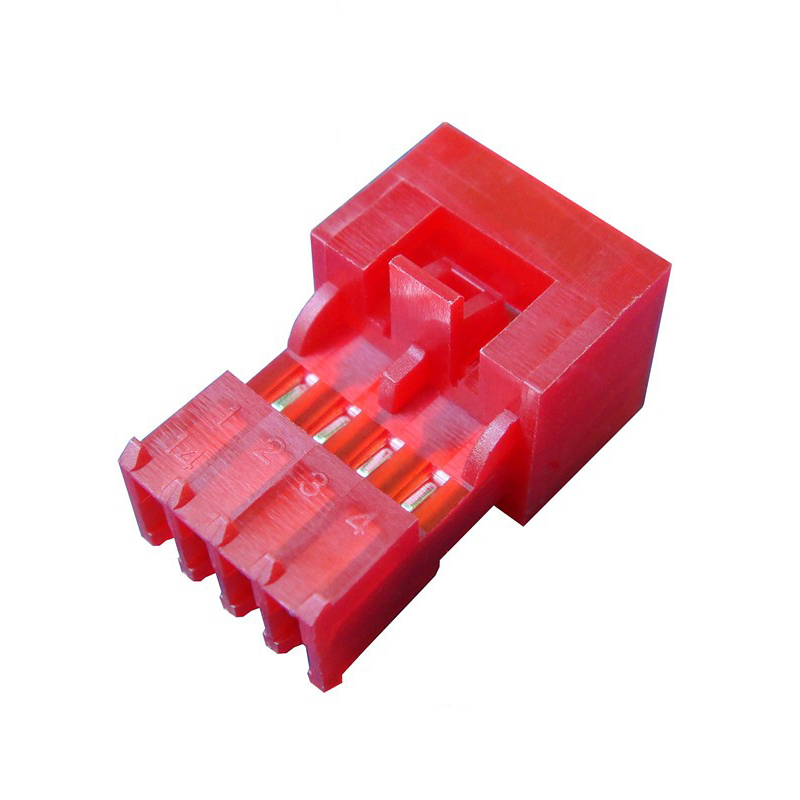

Steckverbinder mit Rastermaß 2,54 mm, hängende Verbindung, Schneidklemmtechnik (IDT), für einzelne Leiter, Montage am Ende des Kabels
Rot, 22 AWG
1).IDC-Steckverbinder mit Rastermaß 2,54, Phosphorbronze, verzinnt.
| C | Farbe | Drahtstärke |
| R | Red | #22 |
| W | Weiß | #24 |
| N | Natürlich | #24 |
| b | Blau | #26 |
| Teil NEIN. |
| Dimensions | Teil NEIN. |
| Dimensions |
| TYP UL94V-2 | Zir | Dimmen: A | Dimmen: B | Dimmen: C | TYP UL94V-2 | Zir | Dimmen: A | Dimmen: B | Dimmen: C |
| M2040-2-C | 2 | 7.62 | 5.77 | 2.54 | M2040-10-C | 10 | 27.94 | 26.09 | 22.86 |
| M2040-3-C | 3 | 10.16 | 8.31 | 5.08 | M2040-11-C | 11 | 30.48 | 28.63 | 25.40 |
| M2040-4-C | 4 | 12.70 | 10.85 | 7.62 | M2040-12-C | 12 | 33.02 | 31.17 | 27.94 |
| M2040-5-C | 5 | 15.24 | 13.39 | 10.16 | M2040-13-C | 13 | 35.56 | 33.71 | 30.48 |
| M2040-6-C | 6 | 17.78 | 15.93 | 12.70 | M2040-14-C | 14 | 38.10 | 36.25 | 33.02 |
| M2040-7-C | 7 | 20.32 | 18.47 | 15.24 | M2040-15-C | 15 | 40.64 | 38.79 | 35.56 |
| M2040-8-C | 8 | 22.86 | 21.01 | 17.78 | M2040-16-C | 16 | 43.18 | 41.33 | 38.10 |
| M2040-9-C | 9 | 25.40 | 23.55 | 20.32 | M2040-17-C | 17 | 45.72 | 43.87 | 40.64 |
2).IDC-Steckverbinder mit Rastermaß 2,54, Phosphorbronze, verzinnt.
| C | Farbe | Drahtstärke |
| R | Red | #22 |
| W | Weiß | #24 |
| N | Natürlich | #24 |
| b | Blau | #26 |
| Teil NEIN. |
| Dimensions | Teil NEIN. |
| Dimensions |
| TYP UL94V-2 | Zir | Dimmen: A | Dimmen: B | Dimmen: C | TYP UL94V-2 | Zir | Dimmen: A | Dimmen: B | Dimmen: C |
| M2040-2-C(D) | 2 | 7.62 | 5.77 | 2.54 | M2040-10-C(D) | 10 | 27.94 | 26.09 | 22.86 |
| M2040-3-C(D) | 3 | 10.16 | 8.31 | 5.08 | M2040-11-C(D) | 11 | 30.48 | 28.63 | 25.40 |
| M2040-4-C(D) | 4 | 12.70 | 10.85 | 7.62 | M2040-12-C(D) | 12 | 33.02 | 31.17 | 27.94 |
| M2040-5-C(D) | 5 | 15.24 | 13.39 | 10.16 | M2040-13-C(D) | 13 | 35.56 | 33.71 | 30.48 |
| M2040-6-C(D) | 6 | 17.78 | 15.93 | 12.70 | M2040-14-C(D) | 14 | 38.10 | 36.25 | 33.02 |
| M2040-7-C(D) | 7 | 20.32 | 18.47 | 15.24 | M2040-15-C(D) | 15 | 40.64 | 38.79 | 35.56 |
| M2040-8-C(D) | 8 | 22.86 | 21.01 | 17.78 | M2040-16-C(D) | 16 | 43.18 | 41.33 | 38.10 |
| M2040-9-C(D) | 9 | 25.40 | 23.55 | 20.32 | M2040-17-C(D) | 17 | 45.72 | 43.87 | 40.64 |
3).IDC-Steckverbinder mit Rastermaß 2,54, Phosphorbronze, verzinnt.
| C | Farbe | Drahtstärke |
| R | Red | #22 |
| W | Weiß | #24 |
| N | Natürlich | #24 |
| b | Blau | #26 |
| Teil NEIN. |
| Dimensions | Teil NEIN. |
| Dimensions |
| TYP UL94V-2 | Zir | Dimmen: A | Dimmen: B | Dimmen: C | TYP UL94V-2 | Zir | Dimmen: A | Dimmen: B | Dimmen: C |
| M2040-2-C(T) | 2 | 7.62 | 5.77 | 2.54 | M2040-10-C(T) | 10 | 27.94 | 26.09 | 22.86 |
| M2040-3-C(T) | 3 | 10.16 | 8.31 | 5.08 | M2040-11-C(T) | 11 | 30.48 | 28.63 | 25.40 |
| M2040-4-C(T) | 4 | 12.70 | 10.85 | 7.62 | M2040-12-C(T) | 12 | 33.02 | 31.17 | 27.94 |
| M2040-5-C(T) | 5 | 15.24 | 13.39 | 10.16 | M2040-13-C(T) | 13 | 35.56 | 33.71 | 30.48 |
| M2040-6-C(T) | 6 | 17.78 | 15.93 | 12.70 | M2040-14-C(T) | 14 | 38.10 | 36.25 | 33.02 |
| M2040-7-C(T) | 7 | 20.32 | 18.47 | 15.24 | M2040-15-C(T) | 15 | 40.64 | 38.79 | 35.56 |
| M2040-8-C(T) | 8 | 22.86 | 21.01 | 17.78 | M2040-16-C(T) | 16 | 43.18 | 41.33 | 38.10 |
| M2040-9-C(T) | 9 | 25.40 | 23.55 | 20.32 | M2040-17-C(T) | 17 | 45.72 | 43.87 | 40.64 |
