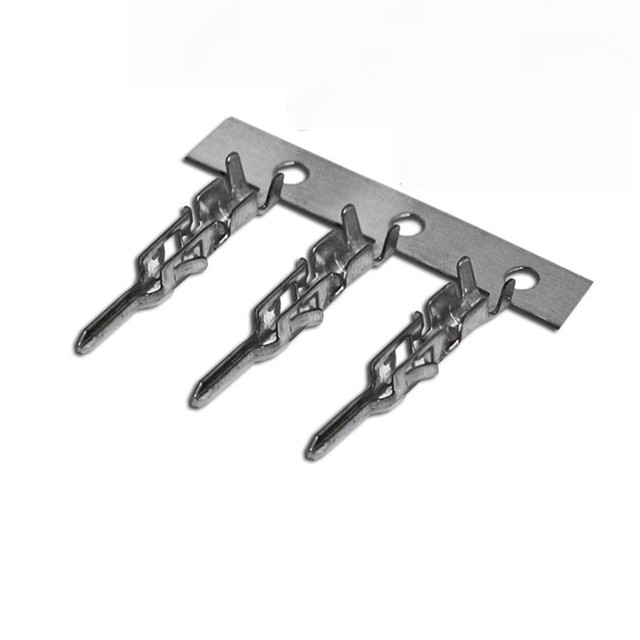

T3020PS männlicher Crimpanschluss

Verfügbarkeitsstatus:
Menge:
  • T3025PS-2

  • HRB

Beschreibung:


Das Draht-zu-Draht-, Draht-zu-Platine-Steckverbindersystem mit Rastermaß HRB 3.0 besteht aus einem Steckverbindergehäuse, einem Crimp-Anschluss und einem Stiftsockel (Wafer), im Allgemeinen aus Crimp-Steckergehäuse, Crimp-Buchsengehäuse, Crimp-Buchsen- und Steckeranschlüssen, rechtwinkligen und vertikalen Stiften Header (Wafer).

T3020PS ist ein Steckeranschluss, verzinnt, vergoldet, mit AWG#20-24, AWG#26-30, zur Verwendung mit Buchsengehäusesteckverbindern der Serie P3020, einreihig und zweireihig, passend zur Gehäusesteckverbinderserie P3025 (Draht-zu-Draht-Stecker). ).


Bestellinformationen:


T3020  PS-2

       ①     ②     ③

①:  HRB-Produktseriennummer (Steckeranschluss)

②: Anschlussmaterial: Phosphorbronze

③: 2: Verzinnt, AWG#20-24.

      00: Vergoldet, AWG#20-24.

       00B: Vergoldet, AWG#26-30.



1).HRB 3.0 Crimp-Anschlussklemme, männlich, mit verzinntem (Sn) beschichtetem Phosphorbronze-Kontakt, 20–24 AWG, Spule


Teile-Nr.  A  B  C  D  E  F G    H  I  J  K  Anwendbar  Draht Platd
 T3020PS-2  6.40  16.50  2.50 0.65 0.20  12.80  0.60 2.50  2.40  2.00   2.00    AWG#20-24  Verzinnt


2).HRB 3.0-Crimpanschluss, männlich, mit ausgewählter Goldbeschichtung (Au).(selektiv vergoldet 15U',  20U', 30U'),  Phosphorbronze-Kontakt, 20–24 AWG, Rolle


Teile-Nr.  A  B  C  D  E  F G  H  I  J  K  Anwendbar  Draht Platd
 T3020PS-00    6.40  16.50  2.50  0.65  0.20  12.80  0.60  2.50  2.40  2.00  2.00  AWG#20-24 vergoldet


3).HRB 3.0 Crimp-Anschlussklemme, männlich, mit verzinntem (Sn) beschichtetem Phosphorbronze-Kontakt, 26–30 AWG, Spule


Teile-Nr.  A  B  C  D  E  F  G  H  I  J  K  Anwendbar  Draht Platd
 T3020PS-2B  6.40  16.50  2.50 0.65 0.20  12.80  0.60 2.00  1.90  1.54    1.20  AWG#26-30  Verzinnt



Teile-Nr. Anwendbarer Draht SPQ (Polybeutelverpackung)
T3020PS-00 AWG#20-24 10.000 Stück/Rolle
T3020PS-00B AWG#26-30 10.000 Stück/Rolle
T3020PS-2 AWG#20-24 10.000 Stück/Rolle
T3020PS-2B AWG#26-30 10.000 Stück/Rolle


Detail Information:


Kategorie Crimp-Anschlussklemmen
Marke HRB
Anwendung Leistung
Geschlecht Männlich
Material - Metall Phosphorbronze
Material - Beschichtungspaarung Zinn/Gold(selektiv vergoldet 15U',  20U', 30U')
Material – Beschichtungsabschluss Zinn/Gold (selektiv vergoldet 15U',  20U', 30U')
Verpackungsart Spule
Terminierungsschnittstelle: Stil Crimp oder Kompression
Drahtgröße AWG 20, 22, 24;26, 28, 30
Strom – Maximum pro Kontakt 5,0A


Produktanwendung:



Trockner

Gefrierschränke

Spielautomaten

Drucker

Kühlschrank

Scanner

Sicherheitssysteme

Verkaufsautomaten

Waschmaschine

Weiße Ware



Solarenergie



Hubs

Stromversorgung und -verteilung

Router

Server


Benutzen mit:


P3020  3.0-Steckergehäuse, Steckverbinder für Panelmontage-Steckergehäuse.


T3020PS-2-Terminal.pdf


1) Nennstrom: 5A AC, DC

2) Nennspannung: 250 V AC, DC

3) Kontaktwiderstand: 10 mΩ Min.

4) Isolationswiderstand: 1000 MΩ min.

5) Spannungsfestigkeit: 1500 V AC/Minute.

6) Drahtgröße: AWG#20 bis #24

7) Material: Phosphorbronze

8) Oberfläche: verzinnt

9) Dicke: 0,20 mm

10) Anforderung an die Haltekraft des Anschlusses im Gehäuse: 2,5 kg (min.)
