P1020-2XN-NHK HRB
HRB
Beschreibung:

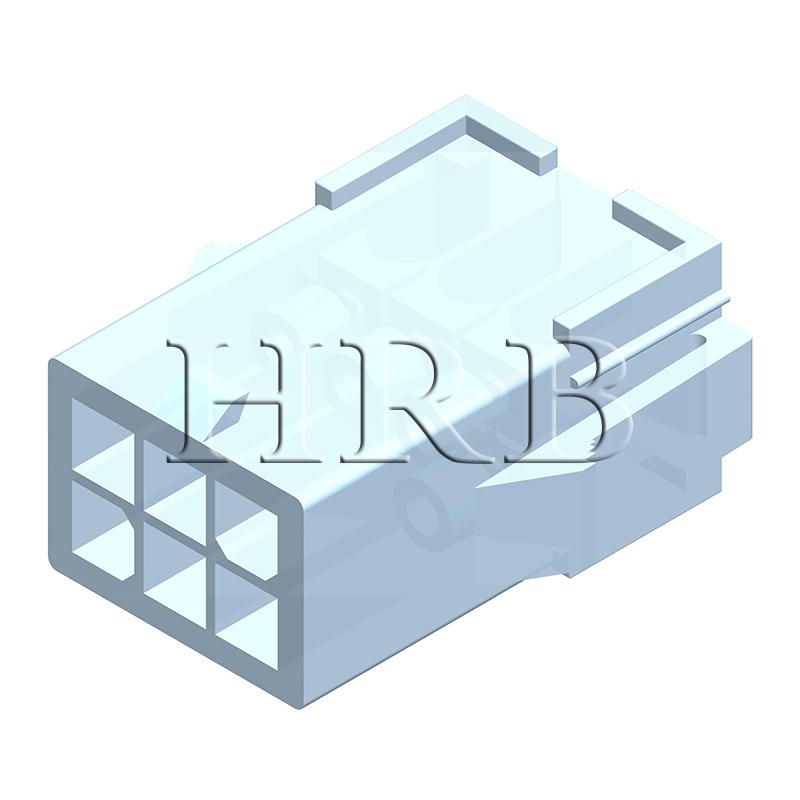

Das HRB-Kabel-zu-Kabel-, Kabel-zu-Platine-Steckverbindersystem mit Rastermaß 4,14 besteht aus einem Steckverbindergehäuse, einem Crimpanschluss und einem Stiftsockel (Wafer), im Allgemeinen aus Crimpgehäuse mit Stecker, Crimpgehäuse mit Buchse, Crimpanschlüssen mit Buchse und Stecker, rechtwinkligem und vertikalem Stift Header (Wafer).
P1020-2xN-NHK (Nylon UL94V-2, natürliche Farbe) und P1020-2xN-WHK (Nylon UL94V-0, weiße Farbe) Bei der Serie handelt es sich um ein dreireihiges elektrisches Gehäuse mit Buchsensteckern, das in Schaltkreisen von 2 bis 6 Polen erhältlich ist und mit Steckerklemmen der Serie T1020 (AWG#18-22; AWG#24-26) verwendet werden kann, sowohl verzinnt als auch vergoldet nach Wahl des Kunden). Passend zu P1010-2×NNH (Nylon UL94V-2, natürliche Farbe) und P1010-2×NWH (Nylon UL94V-0, weiße Farbe) Serie (Draht-zu-Draht-Stecker).
technische Parameter:
1) Nennstrom: 7 A AC, DC
2) Nennspannung: 600 V AC, DC
3) Betriebstemperatur: V2: -25 °C bis +85 °C
V0: -40 °C bis +105 °C
4) Kontaktwiderstand: 10 mΩ max
5) Isolationswiderstand: min. 1000 MΩ.
6) Spannungsfestigkeit: 1500 V AC/Minute
7) Material: NylonUL94V-2/NylonUL94V-0
8) Erforderliche Haltekraft für Klemme im Gehäuse: 4,0 kg (min.)
9) Drahtgröße: AWG#18 bis #26
10) cUL-Datei-Nr.: E304945
Bestellinformationen:
Zweireihiges HRB-Steckergehäuse mit Rastermaß 4,14 mm und Flügeln für die Frontplattenmontage, PA 66 UL94V-0, weiße Farbe, 4- und 6-polig.
P1020-2xN-W-H-K
① ② ③ ④⑤ ⑥
①: HRB-Produktseriennummer
②: Pin-Header-Zeilennummer
③: Anzahl der Stromkreise/Pole pro Reihe
④: Crimpgehäusefarbe: Natur/Weiß
⑤: Steckerart: Gehäuse
⑥: Gehäusestecker mit Laschen für die Panelmontage.
| Teile-Nr. | Dimensions | SPQ (Verpackung: Polybeutel) | |||
| TYP UL94V-2 | TYP UL94V-0 | Schaltungen | Dim: A | Dim: B | |
| P1020-2×2-NHK | P1020-2×2-WHK | 4 | 4.14 | 10.33 | 500 |
| P1020-2×3-NHK | P1020-2×3-WHK | 6 | 8.28 | 14.47 | 300 |
P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK Katalog.pdf
