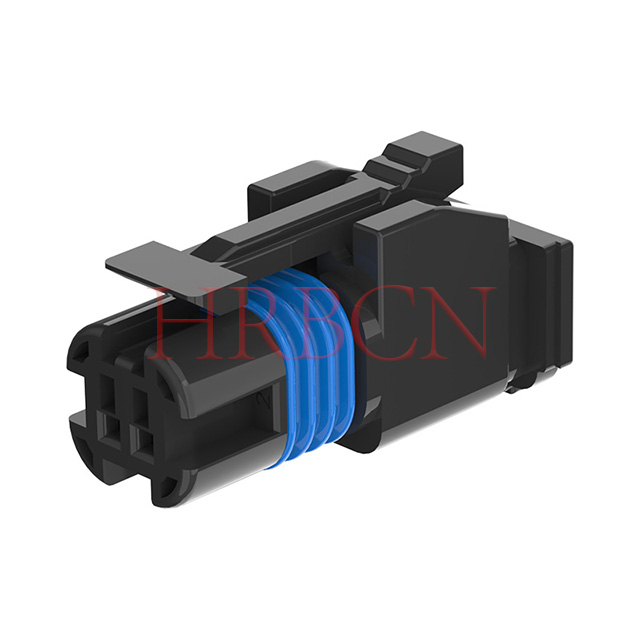

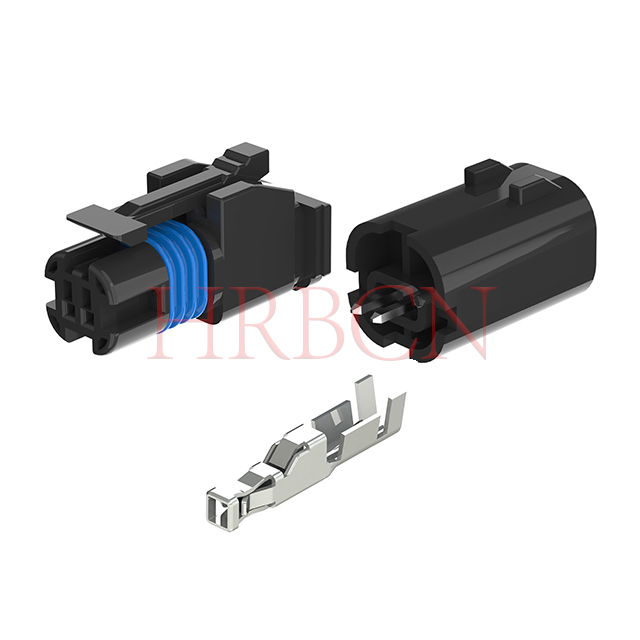

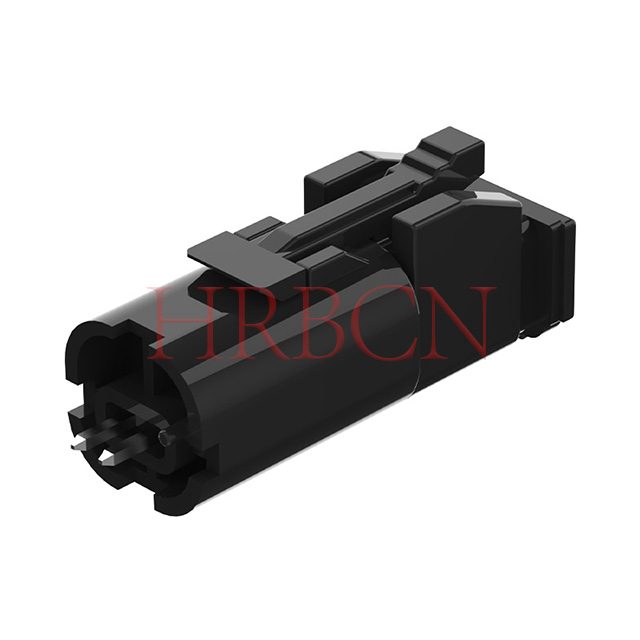

Wasserdichter Kabel-zu-Platine-Stiftleistenanschluss mit 2,0 mm Rastermaß

Verfügbarkeitsstatus:
Menge:
  • M20032S&20036S

  • HRB

M20036S-2xN-C.pdfM20032S-2xN-C.pdf

Spezifikationen


Material:

Gehäuse: PBT UL94V-0

Dichtungsring: Silikonkautschuk

Verschlussstopfen: Silikonkautschuk

Kontakte: Kupferlegierung

Elektrische Spezifikation

Spannungsfestigkeit: 1000 VAC eine Minute

Nennstrom: 3 Ampere max

Nennspannung: 1000 V AC/DC max

Isolationswiderstand: 1000 mΩ min

Betriebstemperatur: -40 Grad bis 105 Grad


Wasserdichter Kabel-zu-Platine-Stecker:


Die meisten wasserdichten Steckverbinder sind groß, in einer Produktionsumgebung schwierig zu handhaben und teuer.Die Erfüllung der Kundenbedürfnisse nach einem wasserdichten Steckverbinder mit kleinem Formfaktor, der einfach zu handhaben und kostengünstig ist, war lange Zeit eine Herausforderung.



Wasserdichte elektrische Kabel-zu-Platine-Steckverbinder   erfüllt den Bedarf an einem wasserdichten Steckverbinder mit kleinem Formfaktor.Es verfügt über die Wasserdichtigkeitsklasse IP67 gemäß IEC 60529. Es hat einen Abstand von 2,0 mm (Kontakt zu Kontakt) und einen Reihenabstand von 4,0 mm bei zweireihigen Versionen.Die Gesamtgröße im gesteckten Zustand beträgt nur 30,2 mm für die Kabel-zu-Kabel-Serie und 21,0 m für die Kabel-zu-Leiterplatten-Version.

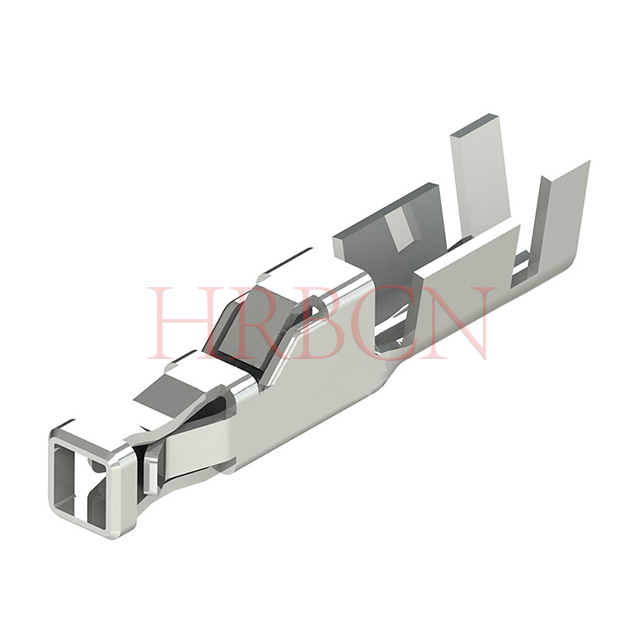

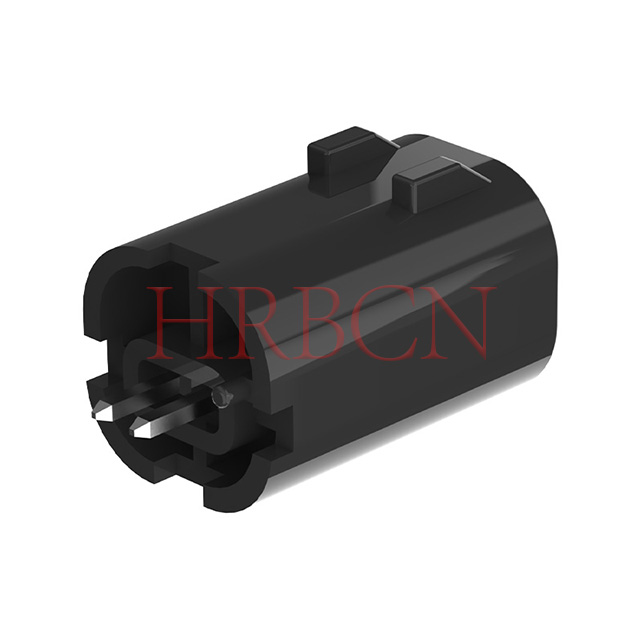

Die wasserdichten Wire-to-Board-Steckverbinder sind in 2, 3 und 4 Positionen erhältlich und bieten durch die Verwendung eines mit Phosphorbronze verzinnten Buchsenkontakts eine ähnlich kostengünstige Lösung.Wie bei der Wire-to-Wire-Version hat auch das Wire-to-Board-Kontaktsystem eine Nennleistung von 3 Ampere und ist für Drähte der Stärke 24–22 AWG geeignet.Ummantelte Stiftleisten verfügen über einen verzinnten Kontakt aus einer Kupferlegierung und sind in vertikaler oder oberer Ausführung erhältlich und für den allgemeinen Gebrauch sowie mit resignbeschichteten („vergossenen“) PC-Platinen konzipiert.Für maximale Flexibilität ist die Stiftleiste außerdem so konzipiert, dass sie Kabel-zu-Kabel über diese Steckverbinderbuchse aufnehmen kann.


Besonderheit:


Wasserdichte Leistung

Enthaltener Dichtungsring

Vollgummidichtung

Doppelfederkonstruktion

Gehäuse-Klemmen-Verriegelungen

Innengehäuseverriegelung


Anwendung:


Elektrisches Fahrzeug

Elektromotorrad

Integrierte, wasserdichte Autokamera

Integrierte, wasserdichte Autobatterie

Abdichtungsanwendungen im Außenbereich


1) Nennstrom: 3A AC, DC max.

2) Nennspannung: 100 V AC, DC

3) Temperaturbereich: -55 ºC bis +85 ºC

4) Kontaktwiderstand: 10 mΩ max

5) Isolationswiderstand: min. 1000 MΩ

6) Spannungsfestigkeit: 1000 V AC/Minute

8) Wasserdichtigkeitsgrad: IPX7 gemäß IEC 60529

9) Anschlussanwendbarkeit: AWG#26-22 (Isolierungs-Außendurchmesser 1,4–1,7 mm)

10) Material: Phosphorbronze

11) Oberfläche: verzinnt (Ni 30-50U'' Sn 80-12U'')

12) Dicke: 0,25 mm
