F: Um welche Art von Anschlüssen handelt es sich?

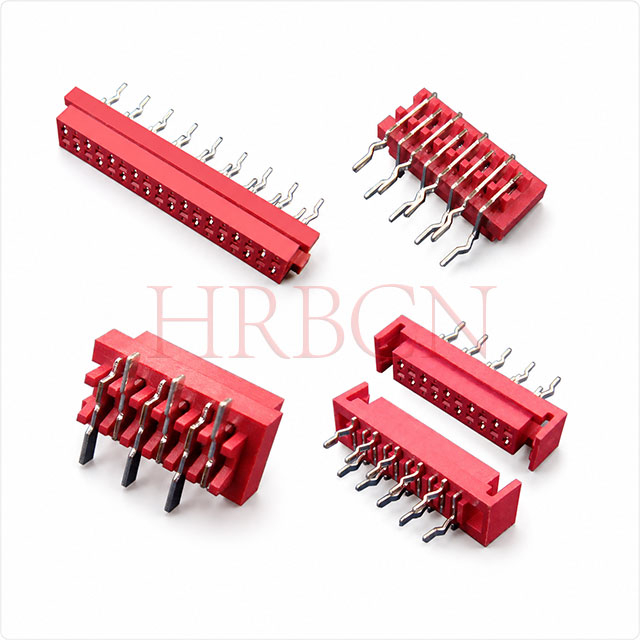

A: Es handelt sich bei allen um zweireihige Platine-zu-Platine-Buchsengehäuse mit einem Rastermaß von 1,27 mm, die für die direkte Leiterplattensteckung konzipiert sind.

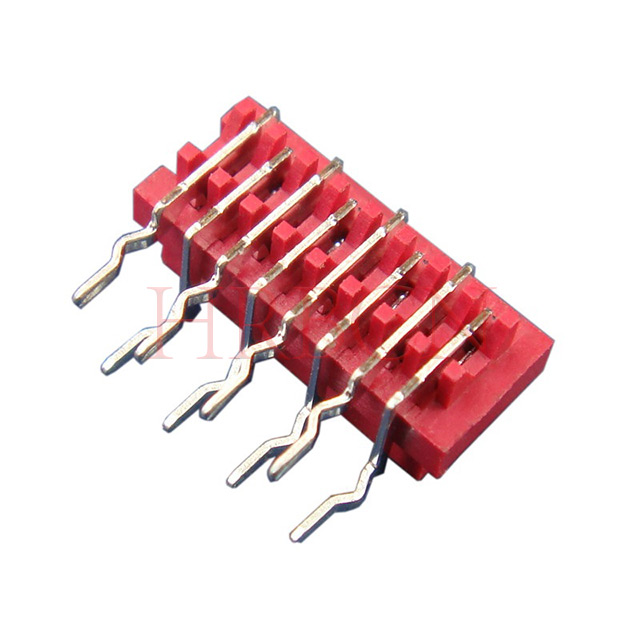

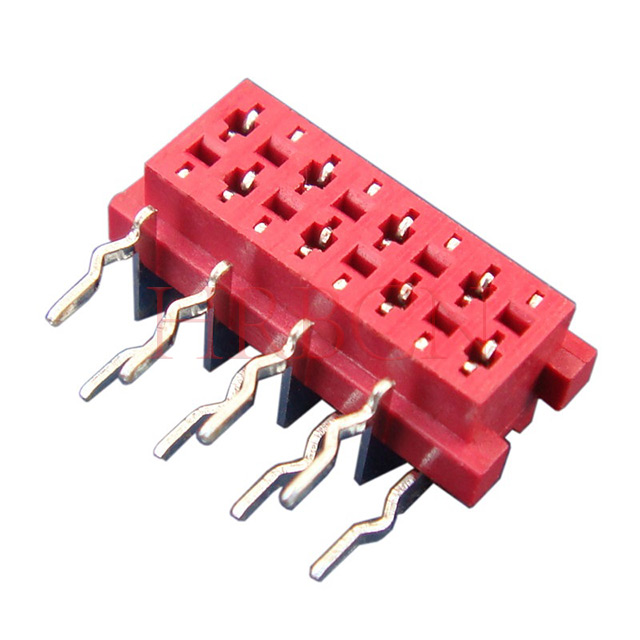

M25481R: Buchse auf Platine | Seiteneinstieg | TAUCHEN

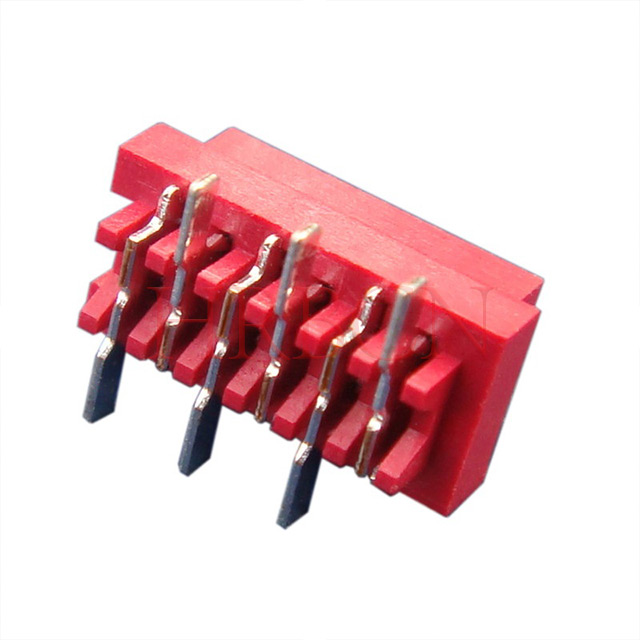

M25482:Buchse auf Platine | SMD | Normaler Typ

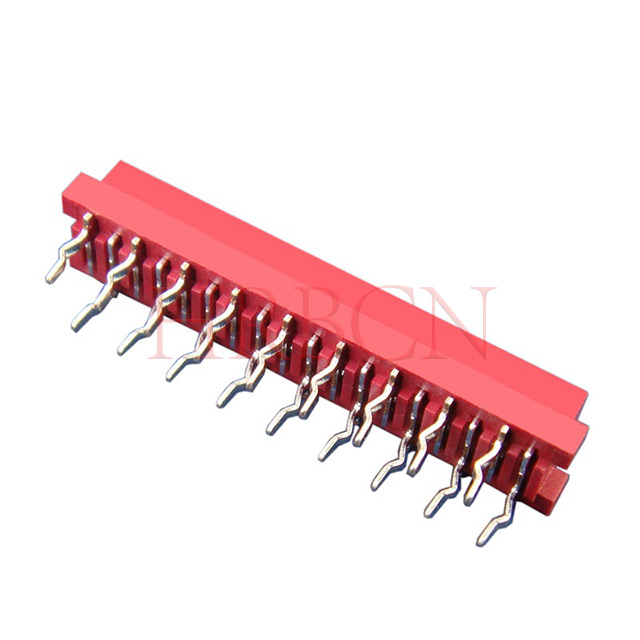

M25481 :Buchse auf Platine | Top-Eintrag | TAUCHEN
M25484R :Buchse auf Platine | SMD mit oberem Eingang und Riegeln

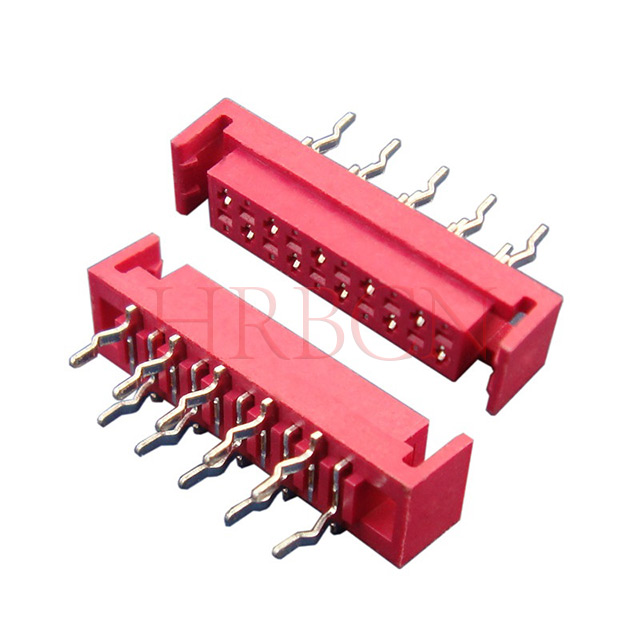

M25484 :Buchse auf Platine | Einstieg von oben mit Riegeln
F: Wie wählt man zwischen diesen weiblichen On-Board-Anschlüssen aus?A: Wählen Sie nach drei Schlüsselfaktoren aus: Steckrichtung (oberer Eingang/seitlicher Eingang), PCB-Montagetyp (DIP/SMD) und ob eine Verriegelung erforderlich ist.
F: Wann sollte man den Seiteneingangstyp wählen?
A: Wählen Sie M25481R, wenn Ihre Leiterplatte nur seitliches Stecken zulässt oder nicht genügend Platz für die Installation oben bietet.
F: Was ist der Unterschied zwischen DIP- und SMD-Versionen? A: DIP-Modelle eignen sich für Wellenlöten und Handlöten. SMD-Modelle eignen sich für Reflow-Löten, sparen Platz auf der Leiterplatte und unterstützen die automatische Tape-and-Reel-Produktion.
F: Benötige ich einen Stecker mit Riegeln? A: Wählen Sie M25484 oder M25484R mit Riegeln für Geräte, die Vibrationen oder häufigen Bewegungen ausgesetzt sind, um die Verbindung stabil und locker zu halten. Für den allgemeinen statischen Einsatz genügen normale Typen ohne Riegel.
F: Wie groß ist die Tonhöhe dieses Frauengehäuses?
A: Es verfügt über ein zweireihiges Standardraster von 1,27 mm und bietet eine hohe Kompatibilität mit passenden Stiftleisten.
F: Welche Pinanzahlen sind verfügbar?
A: Anpassbare Pin-Nummern von 2 Pins bis 24 Pins, um verschiedene PCB-Layout-Anforderungen zu erfüllen.
F: Aus welchem Material besteht das Gehäuse?
A: Das Gehäuse besteht aus rotem technischem PA46-Kunststoff mit der Flammschutzklasse UL94 V-0, ausgezeichneter Hitzebeständigkeit und Isolierung.
F: Wie hoch sind die elektrischen Nennwerte?
A: Nennstrom max. 1 A und Nennspannung 100 V AC/DC, ideal für die Signalübertragung.
F: Was ist der Betriebstemperaturbereich?
A: Es funktioniert stabil innerhalb von -40℃ bis +105℃ und ist für die meisten industriellen und kommerziellen Umgebungen geeignet.
F: Benötige ich Drähte oder Kabel für den Anschluss?
A: Nein. Es dient lediglich der Platine-zu-Platine-Verbindung. Zwei Leiterplatten werden direkt durch Zusammenstecken verbunden.
F: Sind die Kontakte langlebig?
A: Interne Kontakte bestehen aus verzinnter Phosphorbronze, haben einen geringen Kontaktwiderstand und eine gute Antioxidationsleistung für eine lange Lebensdauer.
F: Verfügt es über ein Anti-Fehleinführungs-Design?
A: Ja. Der eingebaute Polarisationsschlüssel verhindert umgekehrtes Stecken und Montagefehler.
F: Ist dieses Produkt umweltverträglich?
A: Alle Produkte entsprechen vollständig den RoHS-Standards für den Einsatz auf dem Weltmarkt.
F: Welchen Lötprozess unterstützt der DIP-Header?
A: Vertikales DIP-Durchgangsdesign (M25481-, M25481R-Serie und M25484-Serie), kompatibel mit Wellenlöten und manuellem Löten.
F: Welchen Lötprozess unterstützt die SMD-Stiftleiste?
A: Es verfügt über ein oberflächenmontiertes Design (M25482-Serie und M25484R-Serie), das für Reflow-Löten geeignet ist. Für die automatisierte Produktion stehen Tape-and-Reel-Verpackungen zur Verfügung.
