Allgemeine FAQs

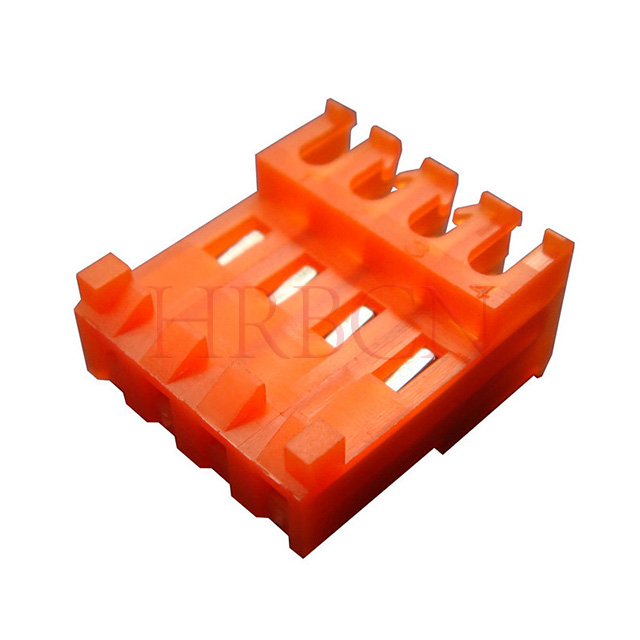

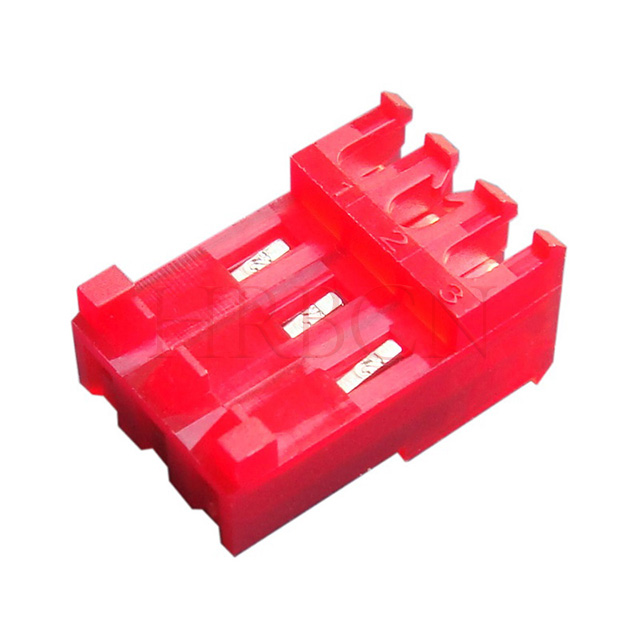

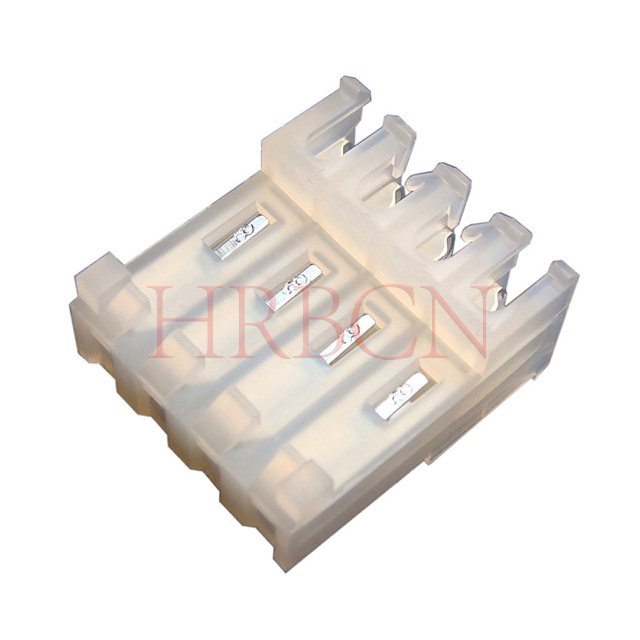

F1: Wie groß ist der Rastermaß- und Pin-Bereich des IDC-Steckverbinders der M7060-Serie?
A: Es handelt sich um einen IDC-Durchgangsstecker mit 3,96 mm Rastermaß, der 2 bis 24 Pins zur Auswahl unterstützt.
F2: Welche Drahtstärken sind mit diesem Stecker kompatibel?

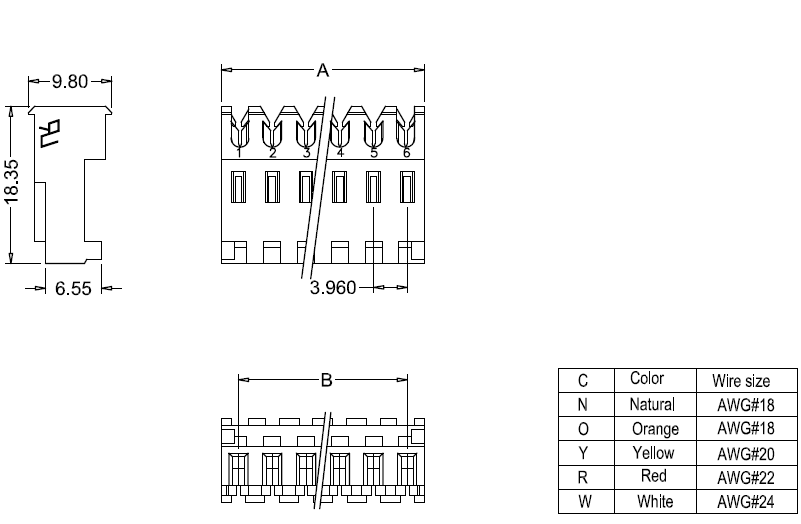

A: Es passen AWG18-, AWG20-, AWG22- und AWG24-Drähte entsprechend den verschiedenen Gehäusefarbcodes.
F3: Wie hoch sind die elektrischen Nennwerte und die Betriebstemperatur?
A: Nennstrom: 5A AC/DC; Nennspannung: 600 V AC/DC; Betriebstemperatur: -25 °C bis +85 °C.
F4: Welche Materialien und welchen Flammschutzgrad gibt es?
A: Gehäuse: Nylon66, UL94V-2; Anschluss: Phosphorbronze mit Verzinnung oder Vergoldung.
F5: Welche Funktionen haben Polarisationslaschen und Verriegelungsrampe?
A: Polarisierende Laschen verhindern ein umgekehrtes Einsetzen; Die Verriegelungsrampe gewährleistet eine feste Verbindung und vermeidet lose Verbindungen.
F6: Handelt es sich um einen Durchgangsstecker? Wie ist die Ausrichtung?
A: Ja, es handelt sich um einen 180°-Durchführungs-IDC-Steckverbinder für indirektes Stecken.
F7: Für welche Anwendungen ist M7060-NCR geeignet?
A: Wird hauptsächlich für den Kabelabschluss von industriellen Steuerungsgeräten, Haushaltsgeräten und allgemeinen elektronischen Produkten verwendet.
F8: Können Sie individuelle Pin-Anzahlen oder Farben bereitstellen?

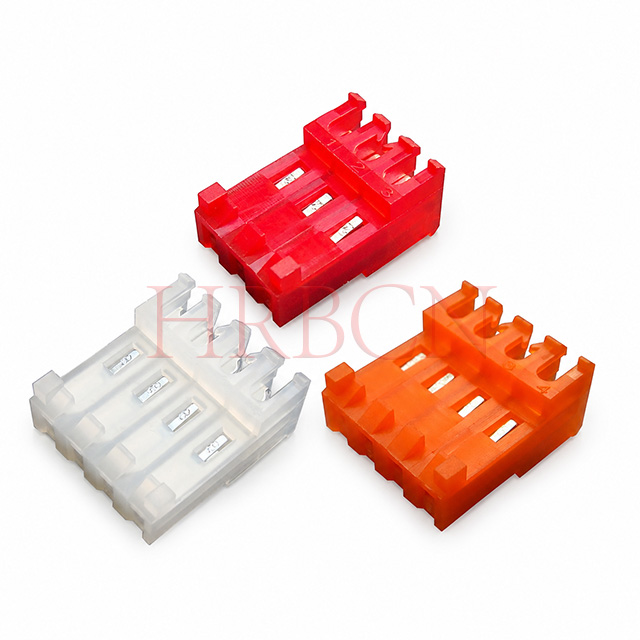

A: Die Standardstifte reichen von 2 bis 24 und es sind mehrere Standardfarben verfügbar. Kontaktieren Sie uns für nicht standardmäßige Anpassungen.
Technische FAQs
F1: Warum gibt es zwei Versionen von IDC-Steckverbindern: mit Verriegelungsrampe und ohne Verriegelungsrampe?
A: Sie sind so konzipiert, dass sie unterschiedlichen mechanischen Zuverlässigkeits-, Kosten- und Montageszenarien gerecht werden:
Mit Verriegelungsrampe: Fügen Sie integrierte Verriegelungsrippen am Gehäuse hinzu, um nach dem Zusammenstecken eine physische Schnappverbindung zu gewährleisten. Es erhöht die Haltekraft erheblich, widersteht Vibrationen, Kabelzug und thermischer Ausdehnung und verhindert so ein versehentliches Trennen. Es zielt auf hochzuverlässige Arbeitsbedingungen ab.
Ohne Rastrampe: Vereinfachter Gehäuseaufbau ohne Rastschnapper. Beim Stecken kommt es ausschließlich auf der Reibung zwischen Anschluss und Stiftleiste an. Geringere Materialkosten, kleinere Außenabmessungen und einfachere vollautomatische Montage, konzipiert für statische, belastungsarme Verbrauchergeräte im Innenbereich.
F2: Was sind die praktischen Anwendungsunterschiede zwischen den beiden Typen?
IDC mit Verriegelungsrampe
Hauptvorteil: Starke Anti-Vibrations- und Anti-Lockerungsleistung, deutlich hörbares „Klicken“ zur Bestätigung des vollständigen Steckens
Typische Anwendungen: Industrielle Steuerungsgeräte, Motorantriebsmodule, HVAC-Geräte, Stromschaltkästen, tragbare Prüfgeräte, Geräte mit häufigem Transport oder mechanischen Stößen.
Arbeitsumgebung: Ausrüstung mit kontinuierlicher Vibration, Temperaturwechsel, externer Kabelspannung; Produkte, bei denen eine lockere Verbindung zu Sicherheitsrisiken oder zum Abschalten der Ausrüstung führen kann.
IDC ohne Sperrrampe
Hauptvorteil: Kompakte Größe, geringere Stückkosten, sanftes Einführen ohne zusätzlichen Verriegelungswiderstand
Typische Anwendungen: Statische Unterhaltungselektronik im Innenbereich, LED-Beleuchtungsmodule, kleine Haushaltsgeräte, interne feste Verkabelung von Leiterplatten, kostengünstiges digitales Zubehör.
Arbeitsumgebung: Statische Installation, keine offensichtlichen Vibrationen/Stöße, Kabelbefestigung durch Kabelbinder ohne Zugkraft, Signalübertragung mit geringen Anforderungen.
F3: Wie wähle ich zwischen IDC-Steckverbindern mit verriegelbarer Rampe und nicht verriegelbarem Rampenstecker?
Befolgen Sie diese 4 Beurteilungsstandards:
Überprüfen Sie den Vibrations- und Stoßzustand
Wenn das Gerät ständigen Vibrationen, Stößen oder häufigen Bewegungen ausgesetzt ist → Wählen Sie mit Sperrrampe
Wenn das Produkt im Innenbereich vibrationsfrei befestigt wird → Wählen Sie ohne Verriegelungsrampe
Bewerten Sie das Risiko einer lockeren Verbindung
Lockeres Stecken führt zu Stromausfall, Signalverlust oder Sicherheitsrisiko → Version mit Verriegelungsrampe erforderlich
Temporäre interne Verkabelung, vernachlässigbare Auswirkungen, auch wenn sie nicht angeschlossen ist → Nicht verriegelnde Version akzeptabel
Kosten- und Volumenlimit
Strenge Stücklistenkostenkontrolle, kompakter Gehäuseraum erforderlich → Ohne Verriegelungsrampe
Lange Lebensdauer, hoher Produktqualitätsstandard, Kostentoleranz → Mit Verriegelungsrampe
Montage- und Produktionsbedarf
Massenautomatisierte Montagelinie, die einen geringen Einführwiderstand erfordert → Ohne Verriegelungsrampe
Manuelle Montage, klares Klick-Feedback erforderlich, um das vollständige Einführen zu beurteilen → Mit Verriegelungsrampe
F4: Beeinträchtigt das Design der Verriegelungsrampe die Kompatibilität mit passenden Leiterplatten-Stiftleisten?
A: Nein. IDC der Serie M7060 mit/ohne Verriegelungsrampe haben identisches Rastermaß, Pin-Layout und interne Anschlussgröße und sind vollständig kompatibel mit passenden Leiterplatten-Stiftleisten der Serie M3965. Lediglich die Struktur des äußeren Gehäuseschlosses ist anders, es hat keinen Einfluss auf die elektrische Verbindung oder die Passmaßanpassung.
F5: Fällt die nicht arretierbare Rampe IDC während des Gebrauchs leicht ab?
A: Das hängt von den Arbeitsbedingungen ab. Bei vollstatischer Verlegung mit Kabelfixierung durch Zugentlastung oder Kabelbinder kann die kraftschlüssige Sicherung eine stabile Verbindung gewährleisten. Unter Vibrationen, Zugkräften oder Temperaturwechseln löst es sich jedoch allmählich und führt zu zeitweiligen Signalunterbrechungen. Daher wird es nicht für hochzuverlässige Industrieszenarien empfohlen.
