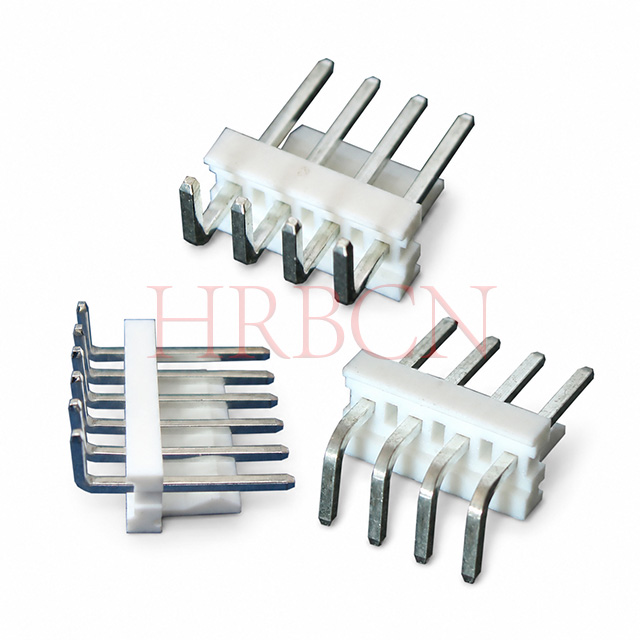

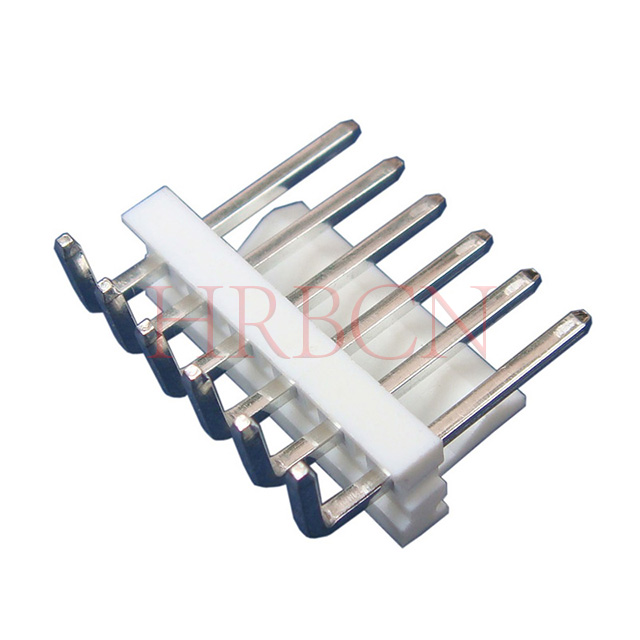

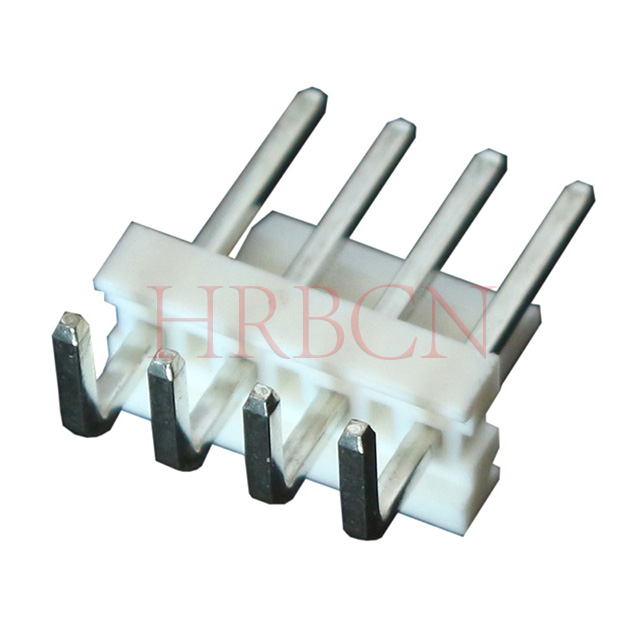

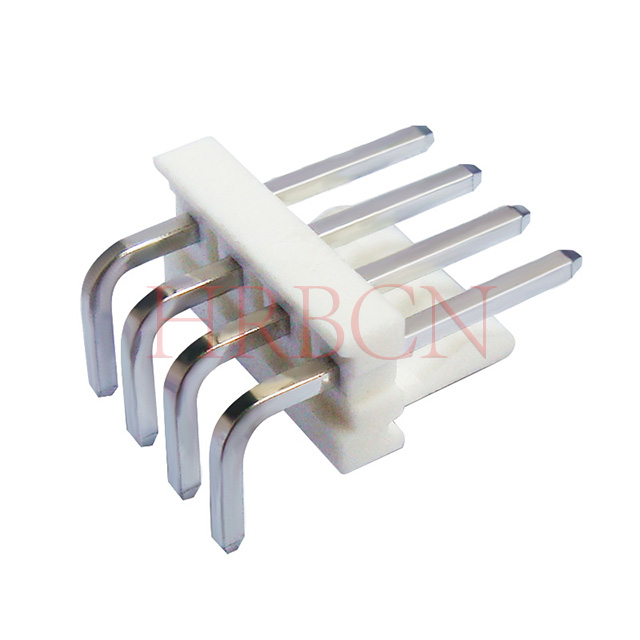

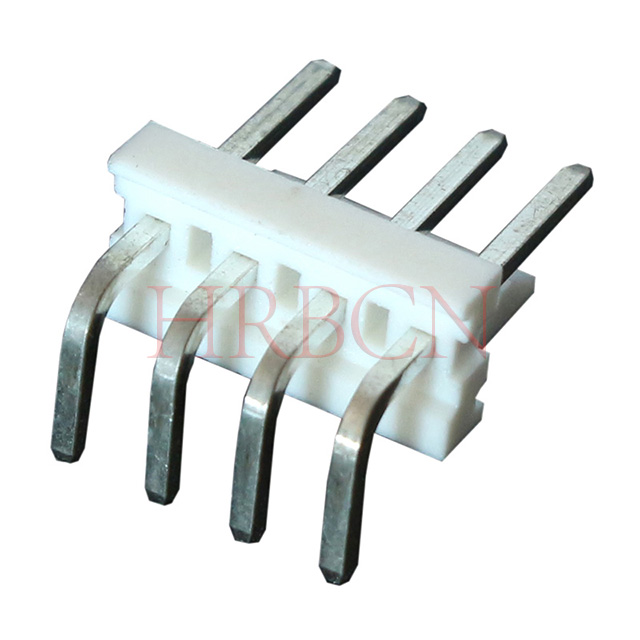

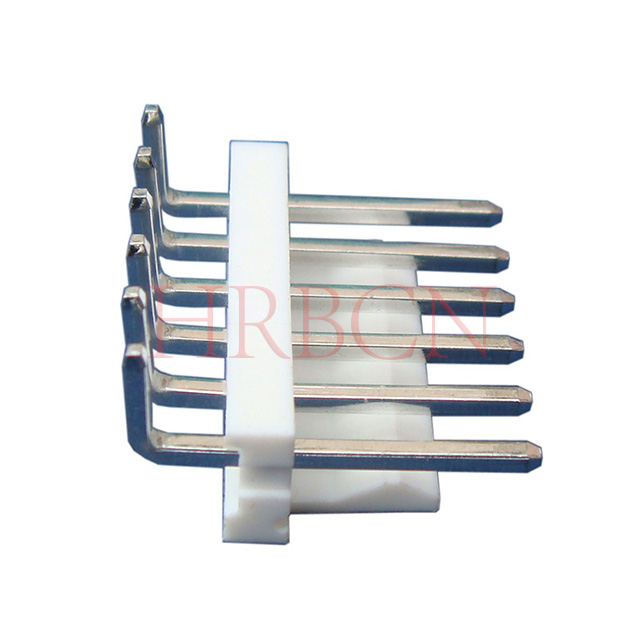

HRB rechtwinkliger Stiftleiste mit 3,96 mm Rastermaß M3965R-NK

HRB M3965R-N-K ist ein Einreihige rechtwinklige Stiftleiste mit 3,96 mm Rastermaß Entwickelt für Wire-to-Board-Verbindungen. Dank der Durchsteckmontage und der hinteren Biegepfosten gewährleistet es eine stabile Leiterplattenmontage und platzsparende Verlegung. Das Gehäuse besteht aus UL94 V-0-zertifiziertem Polyester, während die Stifte aus verzinntem Messing für einen geringen Kontaktwiderstand bestehen. Bewertet mit 7A AC/DC, 600V, mit einem Betriebstemperaturbereich von −40 °C bis +120 °CDieser Header bietet eine hervorragende elektrische Leistung und Haltbarkeit. Verfügbar in 2 bis 20 Pin-KonfigurationenEs ist cUL-zugelassen, RoHS-konform und wird häufig in industriellen Steuerungen, Netzteilen und Unterhaltungselektronik eingesetzt.

Vollständig RoHS- und REACH-konform
UL&cUL-zertifiziert
Flammhemmendes Gehäuse gemäß UL 94V-0

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
M3965R-NK(S)
Produktmarke:
HRB
Produktcode:
8536909000

Rechtwinkliger Kabel-zu-Platine-Stiftleiste mit 3,96 mm (0,156 Zoll) Rastermaß, einreihig, Durchsteckmontage

HRB-P/N-Definition

M3965R-NK(S)

① ②③ ④

①M3965: HRB-Serie

②R: Rechter Winkel

③N: Anzahl der Pins: 2-20

④K(S): Eingehüllt

M3965R-NK(S) Abmessung

Teile-Nr.		Dimensions		Teile-Nr.		Dimensions		Teile-Nr.		Dimensions
UL94V-0	Schaltungen	Dim: A	Dim: B	UL94V-0	Schaltungen	Dim: A	Dim: B	UL94V-0	Schaltungen	Dim: A	Dim: B
M3965R-2-K(S)	2	7.92	3.96	M3965R-9-K(S)	9	35.64	31.68	M3965R-16-K(S)	16	63.36	59.40
M3965R-3-K(S)	3	11.88	7.92	M3965R-10-K(S)	10	39.60	35.64	M3965R-17-K(S)	17	67.32	63.36
M3965R-4-K(S)	4	15.84	11.88	M3965R-11-K(S)	11	43.56	39.60	M3965R-18-K(S)	18	71.28	67.32
M3965R-5-K(S)	5	19.80	15.84	M3965R-12-K(S)	12	47.52	43.56	M3965R-19-K(S)	19	75.24	71.28
M3965R-6-K(S)	6	23.76	19.80	M3965R-13-K(S)	13	51.48	47.52	M3965R-20-K(S)	20	79.20	75.24
M3965R-7-K(S)	7	27.72	23.76	M3965R-14-K(S)	14	55.44	51.48
M3965R-8-K(S)	8	31.68	27.72	M3965R-15-K(S)	15	59.40	55.44

Wichtige Spezifikationen

Mechanische und physikalische Eigenschaften

Abstand: 3,96 mm / 0,156 Zoll Mittellinie
Konfiguration: Einreihig, rechtwinklige 90°-Ausrichtung
Montageart: Durchkontaktiertes DIP-Löten
Verfügbare Positionen: 2 bis 20 Pins, kundenspezifische Pinanzahlen akzeptabel
Gehäusematerial: flammhemmendes Polyester gemäß UL94 V-0
Kontaktmaterial: Messing mit Verzinnung
Betriebstemperatur: -40 °C bis +120 °C

Elektrische Nennwerte

Nennstrom: 7A (maximal pro Kontakt)
Nennspannung: 600 V AC
Kontaktwiderstand: 3 mΩ max.
Isolationswiderstand: 5000 MΩ min.
Spannungsfestigkeit: 2200 V/AC (1 Minute)

Paarungsdiagramm

Passend für 90° IDC mit geschlossenem Ende

Stecken mit 180°-Vorschub durch IDC

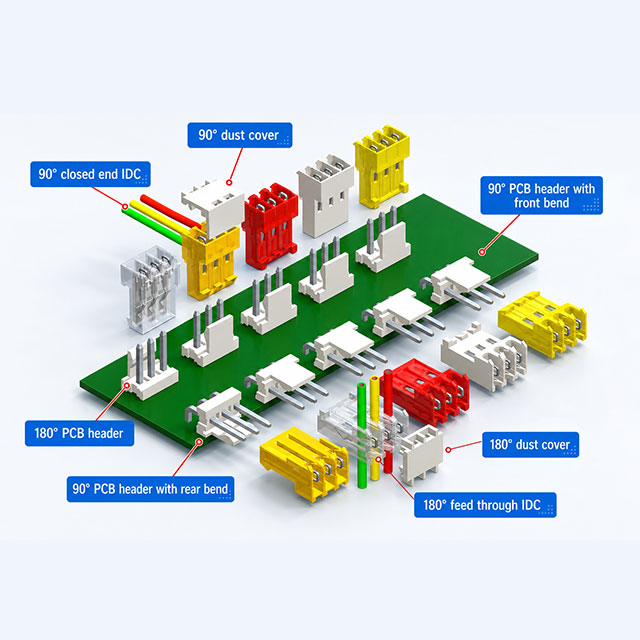

3,96 mm IDC-AMP

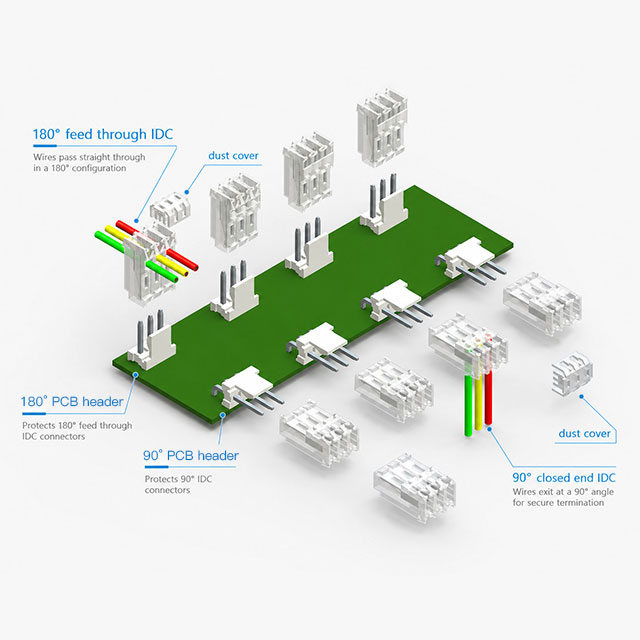

3,96 mm IDC-ITW

Häufig gestellte Fragen (FAQs)

Technische FAQs

F: Welche passenden Steckverbinder funktionieren mit dieser rechten Stiftleiste?

A: Es passt zu Standard-IDC-Steckverbindern mit einem Rastermaß von 3,96 mm, einschließlich 90°-IDC-Kabelbaugruppen mit geschlossenem Ende und 180°-Durchführungs-IDC-Kabelbaugruppen für universelle Kabel-zu-Platine-Verbindung.

F: Kann ich die Anzahl der Pins oder spezielle Spezifikationen anpassen?

A: Die Standardoptionen reichen von 2 bis 20 Pins. Kundenspezifische Stiftlängen, Sonderbeschichtungen und nicht standardmäßige Positionen sind auf Anfrage erhältlich.

F: Welche Lötmethode ist für diesen Header geeignet?

A: Es unterstützt Wellenlöten und Handlöten. Bitte befolgen Sie die Standardtemperaturparameter für bleifreies Löten, um einen stabilen Schweißeffekt zu gewährleisten.

F: Welchen Rastermaß- und Montagetyp hat dieser Steckverbinder?

A: Es verfügt über ein Standard-Rastermaß von 3,96 mm (0,156 Zoll), ein einreihiges vertikales 180°-Design und eine DIP-Durchgangsmontage für die Leiterplatteninstallation.

Häufig gestellte Fragen zur Beschaffung

F: Haben Sie diesen vertikalen Wire-to-Board-Header auf Lager?

A: Die meisten regulären Stiftgrößen sind auf Lager. Für große Bestellungen oder spezielle kundenspezifische Spezifikationen vereinbaren Sie bitte vorab mit unserem Verkaufsteam die Lieferzeit.

F: Wie hoch ist die Mindestbestellmenge für diese Serie?

A: Wir unterstützen niedrige Mindestbestellmengen. Sowohl Musterbestellungen als auch Großbestellungen im Großhandel sind willkommen.

F: Kann ich verschiedene Pin-Modelle in einer Bestellung mischen?

A: Ja, eine gemischte Lieferung verschiedener Pin-Konfigurationen ist akzeptabel, um die Beschaffungsanforderungen Ihres Projekts zu erfüllen.

F: Wie lange ist die Produktionsvorlaufzeit für Großbestellungen?

A: Vorrätige Waren können innerhalb von 3–5 Werktagen versendet werden. Nicht vorrätige und kundenspezifische Bestellungen dauern je nach Menge etwa 4–6 Wochen.

F: Können Sie Exportdokumente und Testberichte bereitstellen?

A: Wir können Handelsrechnungen, Packlisten, Ursprungszeugnisse, RoHS-Zertifikate und mechanische Leistungstestberichte bereitstellen.

F: Kann ich kostenlose Muster zum Testen erhalten?

A: Es werden kostenlose Testmuster zur Verfügung gestellt. Kunden müssen nur die Kosten für die Kurierfracht tragen. Muster können innerhalb von 1–3 Werktagen arrangiert werden.
