Allgemeine FAQs

F1: Wie groß ist der Rastermaß- und Pin-Bereich des IDC-Steckverbinders der M7060-Serie?

A: Es handelt sich um einen IDC-Durchgangsstecker mit 3,96 mm Rastermaß, der 2 bis 24 Pins zur Auswahl unterstützt.

F2: Welche Drahtstärken sind mit diesem Stecker kompatibel?

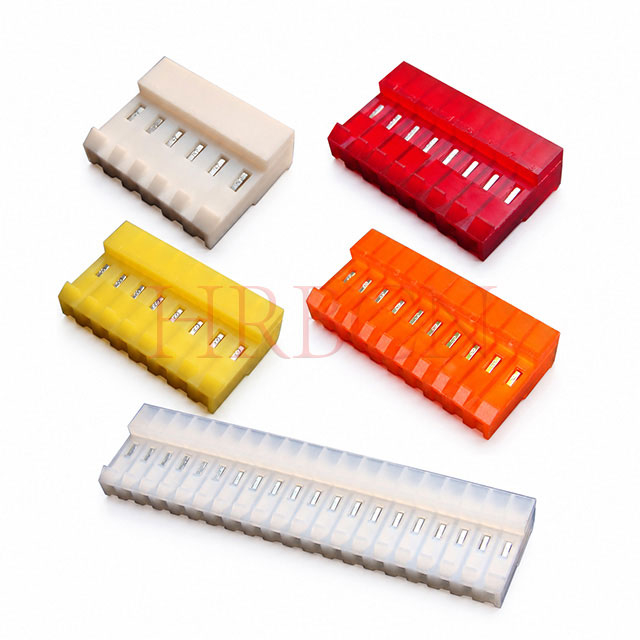

A: Es passen AWG18-, AWG20-, AWG22- und AWG24-Drähte entsprechend den verschiedenen Gehäusefarbcodes.

F3: Wie hoch sind die elektrischen Nennwerte und die Betriebstemperatur?

A: Nennstrom: 5A AC/DC; Nennspannung: 600 V AC/DC; Betriebstemperatur: -25 °C bis +85 °C.

F4: Welche Materialien und welchen Flammschutzgrad gibt es?

A: Gehäuse: Nylon66, UL94V-2; Anschluss: Phosphorbronze mit Verzinnung oder Vergoldung.

F5: Welche Funktionen haben Polarisationslaschen und Verriegelungsrampe?

A: Polarisierende Laschen verhindern ein umgekehrtes Einsetzen; Die Verriegelungsrampe gewährleistet eine feste Verbindung und vermeidet lose Verbindungen.

F6: Handelt es sich um einen Durchgangsstecker? Wie ist die Ausrichtung?

A: Ja, es handelt sich um einen 90°-IDC-Steckverbinder mit geschlossenem Ende für indirektes Stecken.

F7: Können Sie individuelle Pin-Anzahlen oder Farben bereitstellen?

A: Die Standardstifte reichen von 2 bis 24 und es sind mehrere Standardfarben verfügbar. Kontaktieren Sie uns für nicht standardmäßige Anpassungen.

Technische FAQs

F1: Warum gibt es bei IDC-Steckverbindern zwei Strukturversionen mit geschlossenem Ende und Durchführung?

A: Die beiden Designs wurden für völlig unterschiedliche Verkabelungslayoutanforderungen, Kabelführungsmodi und Daisy-Chain-Schaltungsanforderungen entwickelt:

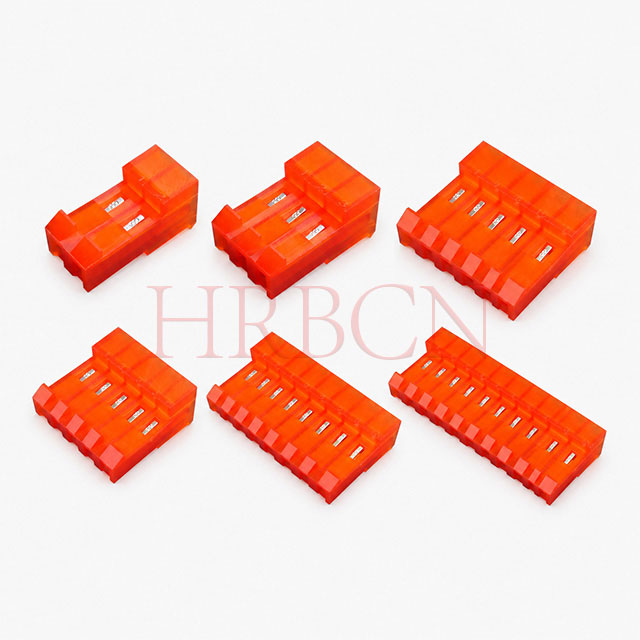

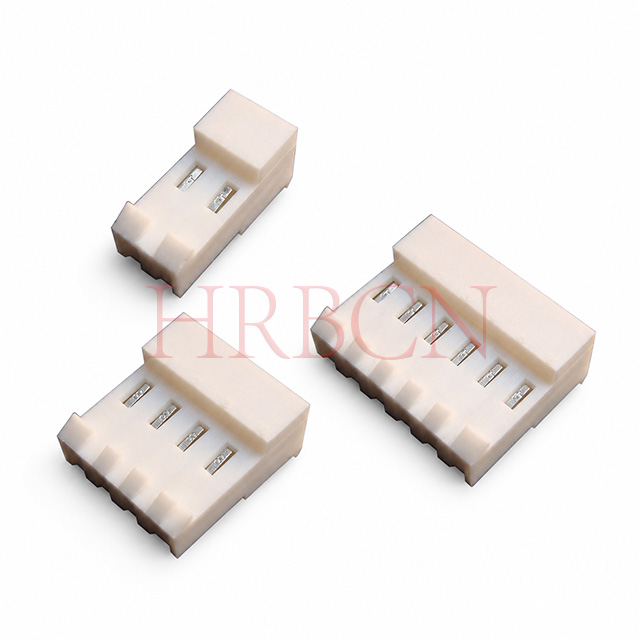

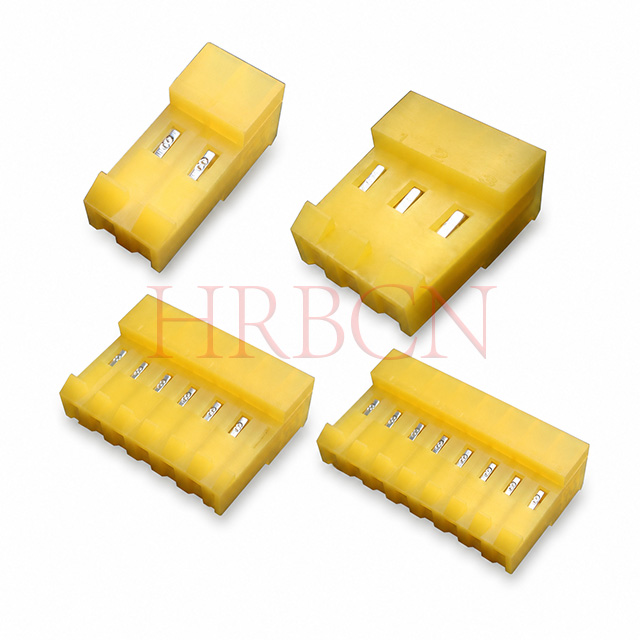

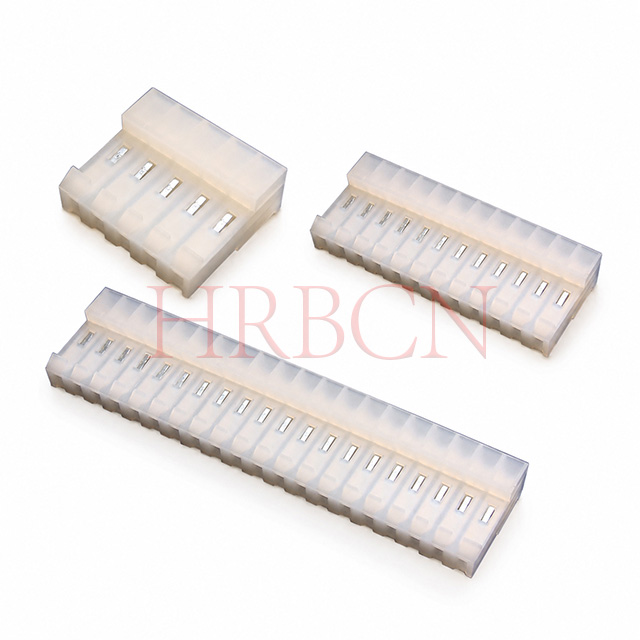

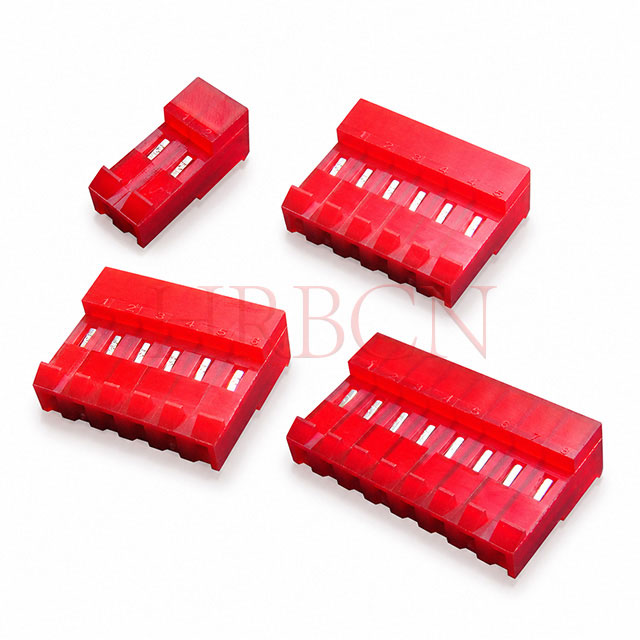

IDC mit geschlossenem Ende (90° geschlossenes Ende M7060R-Serie)

Ein Ende des Gehäuses ist vollständig abgedichtet und weist keinen durchgehenden Kabelkanal auf. Drähte können nur am Kabelende abgeschlossen und befestigt werden; Der Draht kann nicht durch das gesamte Steckergehäuse geführt werden. Es ist für die unabhängige Wire-to-Board-Klemmenverdrahtung einer einzelnen Leiterplatte konzipiert.

Durchführung IDC (180°-Durchführung M7060-Serie)

Ein offener Kanal verläuft durch das gesamte Gehäuse. Drähte können von einer Seite zur anderen durchdringen und den Draht unterstützen, der durch das Steckverbindergehäuse verläuft. Es ermöglicht eine Daisy-Chain-Reihenverbindung zwischen mehreren Leiterplatten und ermöglicht so eine kaskadierende Strom-/Signalübertragung Platine für Platine.

F2: Was sind die praktischen Anwendungsunterschiede zwischen IDC-Steckverbindern mit geschlossenem Ende und Durchführungssteckverbindern?

IDC mit geschlossenem Ende (M7060R 90°)

⒈Kernfunktionen

• Vollständig geschlossenes hinteres Gehäuse, Kabelanschluss erfolgt nur am Anschlussende, bessere Zugentlastung und Staubbeständigkeit;

• Der rechtwinklige Kabelabgang spart vertikalen Platz auf der Leiterplatte und sorgt für eine übersichtliche Verdrahtungsanordnung in schmalen Gerätegehäusen.

• Kein Kabelüberstand auf der Rückseite, vermeidet Kurzschlussgefahr durch freiliegende lose Kabel.

⒉Typische Anwendungen

• Einzelne unabhängige Steuerplatine ohne Kaskadenverkabelung: Haushaltsgeräte, kleine Antriebsmodule, LED-Einzellampenplatinen, tragbare Prüfgeräte, medizinische Bedienfelder mit unabhängiger Verkabelung.

• Geeignete Umgebung:  Der Innenraum des Geräts ist eng, das Kabel muss nach dem Anschließen der Leiterplatte um 90° gedreht werden. Jede Leiterplatte empfängt nur eingehende Drähte, ohne sie an eine andere Leiterplatte auszugeben.

Durchführung IDC (M7060 180° gerade Durchführung)

⒈Kernfunktionen

• Vollständiger Kabeldurchgang, ein Kabel verläuft durch den Stecker, um eine „Eingang-Ausgang“-Kaskade zu realisieren;

• Unterstützt Daisy-Chain-Verkabelung, eine Kabelgruppe verbindet nacheinander mehrere Leiterplatten, reduziert die Kabelbaummenge und die Montagekosten;

• Gerader 180°-Kabelausgang, die Drähte verlaufen nach dem Zusammenstecken mit dem PCB-Header gerade nach vorne.

⒉Typische Anwendungen

• Geräte mit mehreren Platinen: HVAC-Steuerungssysteme, mehrschichtige industrielle Schaltschränke, LED-Lichtkettenmodule mit mehreren Gruppen, Sicherheitsalarmzentralen, Stromverteilungsgeräte, die eine kaskadierte Stromversorgung zwischen mehreren Platinen erfordern.

• Geeignete Umgebung:  Mehrere Leiterplatten benötigen gemeinsame Strom- oder Signalschleifen; Die Verkabelung muss durch einen Steckverbinder geführt werden, um die nächste Leiterplatte anzuschließen, was eine vereinfachte Kabelbaumanordnung erfordert.

  ---

F3: Wie können Sie für Ihr Projekt zwischen IDC-Steckverbindern mit geschlossenem Ende und Durchführungssteckverbindern wählen?

Beurteilen Sie anhand von 4 zentralen Designdimensionen:

⒈Anforderung an kaskadierte Leiterplattenverkabelung

Nur eine einzige Platine, kein Kabel muss mit einer anderen Platine verbunden werden → Wählen Sie IDC mit geschlossenem Ende

Mehrere Leiterplatten erfordern eine serielle Strom-/Signalübertragung in Reihe → Wählen Sie Durchführungs-IDC

⒉Innenraum und Kabelführungswinkel

Begrenzte vertikale Höhe über der Leiterplatte, Drähte benötigen horizontalen seitlichen Ausgang (90°-Drehung) → rechtwinklige Version mit geschlossenem Ende

Genügend gerader Platz hinter der Platine, Drähte verlaufen gerade nach vorne entlang der Platinenebene → Ausführung mit gerader Durchführung

⒊Anforderungen an die Sauberkeit der Verkabelung und den Staubschutz

Zum Schutz vor Staub ist ein abgedichtetes Gehäuse erforderlich, um freiliegende Kabelenden zu vermeiden, die einen Kurzschluss verursachen → IDC mit geschlossenem Ende

Priorisieren Sie den vereinfachten Kabelbaum und reduzieren Sie die Gesamtdrahtmenge für die Mehrplatinen-Kaskade → Durchführungs-IDC

⒋Wartung und Austausch nach dem Kauf bequem

Jede Leiterplattenverkabelung ist unabhängig und kann einfach durch eine einzelne Leiterplatte ausgetauscht werden, ohne andere Schaltkreise zu beeinträchtigen → Closed-End-IDC

⒌Einheitlicher Stromeingang an der ersten Platine, Stromversorgung aller nachfolgenden Platinen über die Durchleitungs-Daisy-Chain → Durchleitungs-IDC

F4: Teilen geschlossene IDC- und Durchführungs-IDC-Stecker kompatible Leiterplatten-Stiftleisten?

A: Ja. M7060-Durchgangs- und M7060R-IDC-Steckverbinder mit geschlossenem Ende und demselben Rastermaß/Pin-Anzahl passen zu den identischen ummantelten Leiterplatten-Stiftleisten der M3965-Serie. Lediglich der hintere Kabelkanal und der Kabelabgangswinkel unterscheiden sich; Rastermaß, Pin-Layout und Steckmaß stimmen voll und ganz überein.

F5: Kann IDC-Durchführung als geschlossene Klemmenverdrahtung verwendet werden?

A: Es ist technisch machbar, aber nicht empfehlenswert. Durch den offenen Durchgangskanal werden die Drahtenden an der Rückseite des Steckverbinders freigelegt, was zu einer erhöhten Staubansammlung und dem Risiko einer Ablösung durch Vibrationen führt. Das vollständig abgedichtete Gehäuse des Closed-End bietet einen besseren mechanischen Schutz für Klemmenverkabelungsszenarien.

F6: Kann ein geschlossener IDC eine Multi-Board-Daisy-Chain-Verbindung realisieren?

A: Nein. Das hintere Ende ist ohne durchgehenden Kabelkanal vollständig blockiert. Wenn Sie mehrere Leiterplatten verbinden müssen, müssen Sie für jede Leiterplatte separate Eingangskabel anordnen, was die Kabelbaumkosten und den Montageaufwand erhöht.
