F: Welche Haltbarkeitstestanforderungen gelten für Steckverbinder der Serie M2532?
A: Der gesteckte Steckverbinder muss vor den Umwelttests 50 Steck-/Lösezyklen mit einer maximalen Geschwindigkeit von 10 Zyklen pro Minute durchlaufen. Nach der Prüfung darf der maximale Kontaktwiderstand 10 mΩ nicht überschreiten.
F: Welche Temperaturanstiegsanforderung muss der M2532-Stecker erfüllen?
A: Lassen Sie bei vollständig angeschlossenem Steckverbinder den maximalen Nennstrom durch und messen Sie den Kontakttemperaturanstieg. Der maximal zulässige Temperaturanstieg beträgt 30°C.
F: Welche Vibrationstestanforderungen gelten für Steckverbinder der M2532-Serie?
A: Der passende Steckverbinder wird mit angelegtem 1A Gleichstrom getestet. Die Testfrequenz bewegt sich innerhalb von 10 Minuten und 3 Stunden für jede X/Y/Z-Achse zwischen 50 und 1000 Hz. Das Kabel muss während des Tests befestigt werden.
Anforderungen nach Prüfung: Keine Beschädigungen im Aussehen; Kontaktwiderstand ≤10mΩ; Diskontinuität ≤1 Mikrosekunde max.
F: Was sind die Anforderungen an die Wasserbeständigkeitsprüfung für Steckverbinder der M2532-Serie?
A: Der Steckverbinder wird für den zyklischen Wassersprühtest in eine Testkammer gelegt.
- Dusche AN: 20 Min. bei Raumtemperatur
- Dusche AUS: 40 Min. bei 100°C
- Insgesamt 48 Zyklen.
Bestehenskriterien: Kein optischer Schaden; Kontaktwiderstand ≤10mΩ.
F: Welche Feuchtigkeitstestanforderungen gelten für Steckverbinder der M2532-Serie?
A: Vollständig gesteckte Steckverbinder werden 500 Stunden lang einer Temperatur von 85 ± 2 °C und einer relativen Luftfeuchtigkeit von 90 bis 95 % ausgesetzt.
Akzeptanzkriterien: Kein optischer Schaden; Kontaktwiderstand ≤10mΩ.

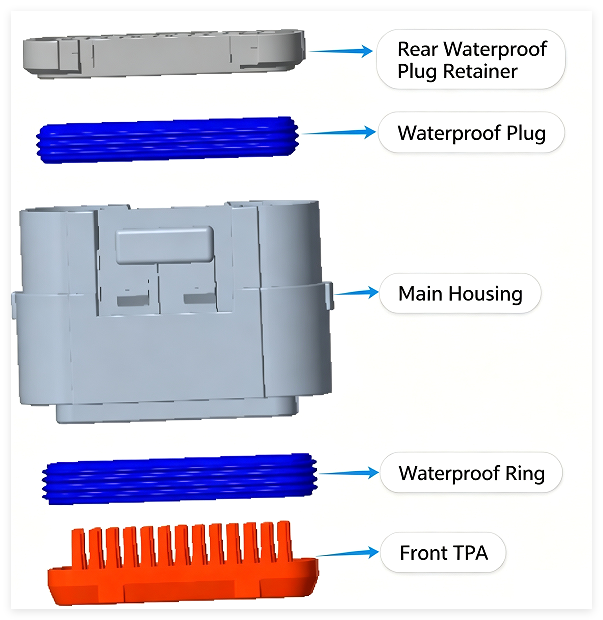

F1: Wie ist das Dichtungsdesign der Steckverbinder der M2532-Serie?
A1: M2532 verfügt über eine integrierte Abdichtung im abgedichteten Hohlraum, die eine stabile und zuverlässige Wasserdichtigkeit bietet.

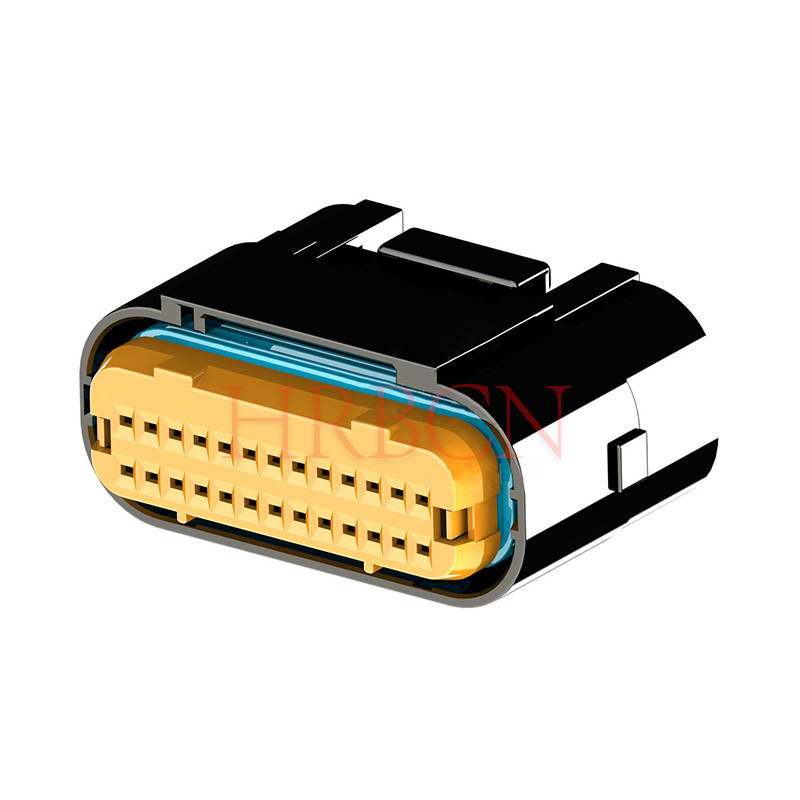

F: Welche Pinanzahlen und Gehäusefarben sind für Steckverbinder der M2532-Serie verfügbar?
A: Die M2532-Serie bietet mehrere zweireihige Pin-Optionen: 2×9, 2×13, 2×16, 2×17, 2×20 . Es stehen zwei Gehäusefarben zur Verfügung: Schwarz (Suffix -B) und Grau (Suffix -G).
F: Welche Empfehlungen gibt HRB Kabelbaumherstellern bei der Montage von M2532-Steckverbindern?
A:
1. Der Drahtquerschnitt und die Klemmen-Crimp-Spezifikation müssen gut aufeinander abgestimmt sein.
2. Überprüfen Sie vor dem Zusammenbau die korrekten Positionen der Funktionskavitäten, um eine Fehlausrichtung zu vermeiden.
3. Halten Sie Klemmen und Steckverbinder während der Montage von Schmiermitteln, Lösungsmitteln und anderen schädlichen Verunreinigungen fern.
4. Nachbearbeitete Anschlussdrähte und Anschlüsse abkratzen und trennen; Nachgearbeitete Halbzeuge und Verbindungsstücke dürfen NICHT sein
wiederverwendet.
F: Welche Empfehlungen gibt es für OEM-Hersteller bei der Verwendung von M2532-Steckverbindern?
A:
1. Vermeiden Sie beim Zusammenbau des kompletten Kabelbaums, Dichtungen und Dichtringe zu berühren oder zu beschädigen.
2. Vermeiden Sie Kollisionen zwischen Steckverbindern und anderen Komponenten während der gesamten Montage.
