Technische FAQs
F: Was ist die empfohlene Abisolierlänge?
A: Der Referenzwert für die Drahtstreifenlänge beträgt 3,00 ± 0,20 mm.
Die Abisolierlänge des Drahtes hängt vom Drahttyp und der Crimpmethode ab. Zur Bestätigung der optimalen Abisolierlänge müssen die tatsächlichen Verarbeitungsbedingungen herangezogen werden.
Beim Abisolieren dürfen die Leiter nicht eingekerbt oder abgeschnitten werden.

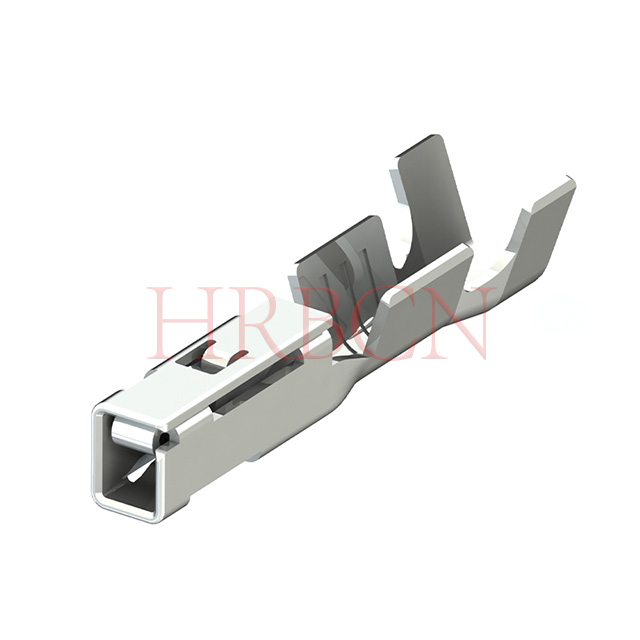

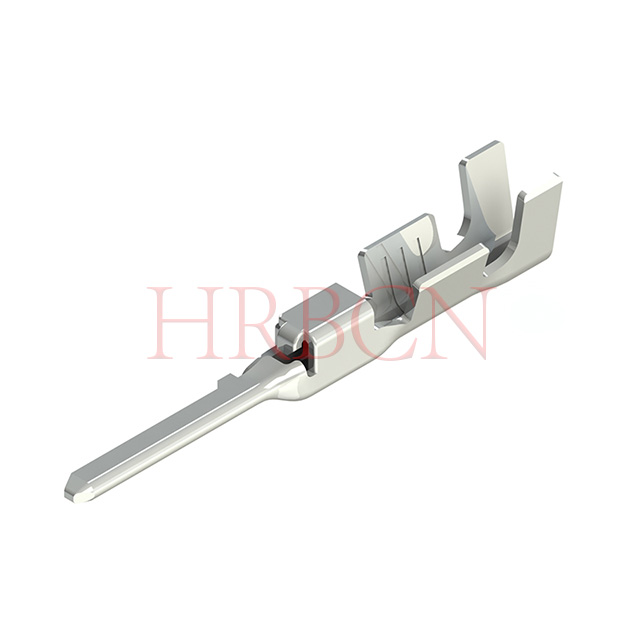

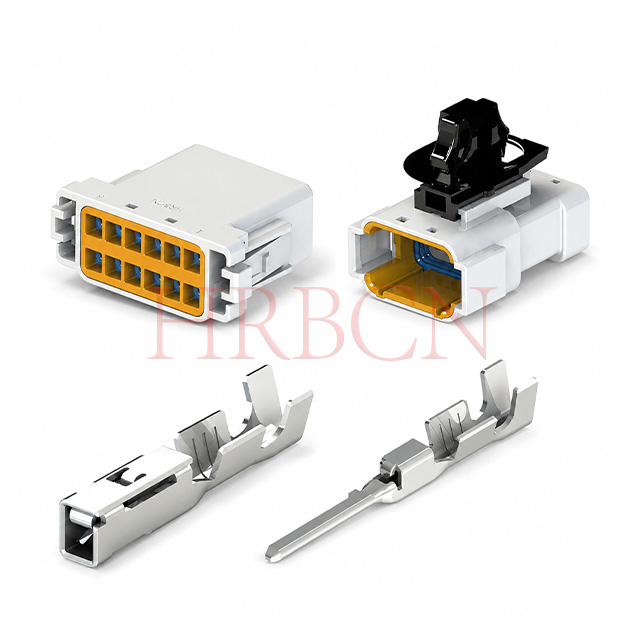

F: Wie füge ich den Crimp-Anschluss richtig in das Gehäuse ein?
A: Richten Sie vor dem Einsetzen des Crimp-Anschlusses die Ausrichtung von Gehäuse und Anschluss so aus, dass sie richtig zusammenpassen.
Wenn die Verriegelungsöffnung des Gehäuses nach oben zeigt, muss auch die Hohlnahtseite des Crimpanschlusses nach oben zeigen.
Drehen Sie das Terminal während oder nach dem Einsetzen nicht. Durch die Drehung können Gummidichtungen und Gehäuse beschädigt werden.
Hinweis: Zum Einsetzen der Anschlüsse: Halten Sie die glatte Oberfläche nach oben, die Anti-Keil-Funktion nach unten und die Naht des Anschlusszylinders nach oben. Eine falsche Ausrichtung führt zu Gehäuseschäden.
F: Welche Verkabelungsempfehlung gilt für den vom Stecker ausgehenden Kabelbaum?
A: Vermeiden Sie scharfe 90-Grad-Biegungen unmittelbar am Ausgang des Anschlusskabels. Starkes Biegen im rechten Winkel verkürzt die Lebensdauer des Kabelbaums und kann zu Funktionsstörungen führen. Bei der Planung der Kabelführung wird ein allmähliches, sanftes Biegen des Kabels empfohlen.
F: Was ist bei der Endproduktprüfung von Kabelbaumbaugruppen zu beachten?
A:
1. Verwenden Sie bei der Kabelinspektion und elektrischen Durchgangsprüfung Präzisionsvorrichtungen, um ein Aufbrechen des Steckers zu vermeiden.
2. Führen Sie Durchgangsprüfungen mit dem passenden Gegenstecker (z. B. Buchse für Flachsteckerkontakt) durch. Verwenden Sie keinen nicht passenden Test
Stifte. Tauschen Sie die Test-Gegenstecker regelmäßig aus.
3. Ersetzen Sie verformte oder beschädigte Steckverbinder, Kontakte, Dichtungsringe oder Kabeldichtungen direkt durch neue Teile, unabhängig von Beschädigungen
Schwere. Versuchen Sie nicht, Reparaturen durchzuführen.
4. Überprüfen Sie, ob die Kabeldichtungen richtig im Gehäuse sitzen.
5. Führen Sie keinen Luftblastest durch, da sich dadurch Dichtungskomponenten lösen könnten.
F: Welche Vorsichtsmaßnahmen gelten für die Lagerung und den Transport von Steckverbindern und Kabelbäumen?
A:
1. Lagern Sie Gehäuse und Crimpkontakte unter folgenden Bedingungen: Temperatur 25 °C ± 5 °C, relative Luftfeuchtigkeit ≤70 % RH. Halten Sie sich fern von
direkter Sonneneinstrahlung, Feuchtigkeit und Staub. Dichtungsringe und Drahtdichtungen sind Bauteile auf Gummibasis. UV-Einstrahlung führt zur Alterung des Gummis,
und Staubverschmutzung beeinträchtigt die Wasserdichtigkeit.
2. Gehen Sie bei Lagerung und Transport mit gestapelten Gehäusen und Kabelbäumen besonders vorsichtig um.
F: Welche Funktionen haben das Buchsengehäuse mit Verriegelungsverriegelung und das Buchsengehäuse für die Schalttafelmontage?

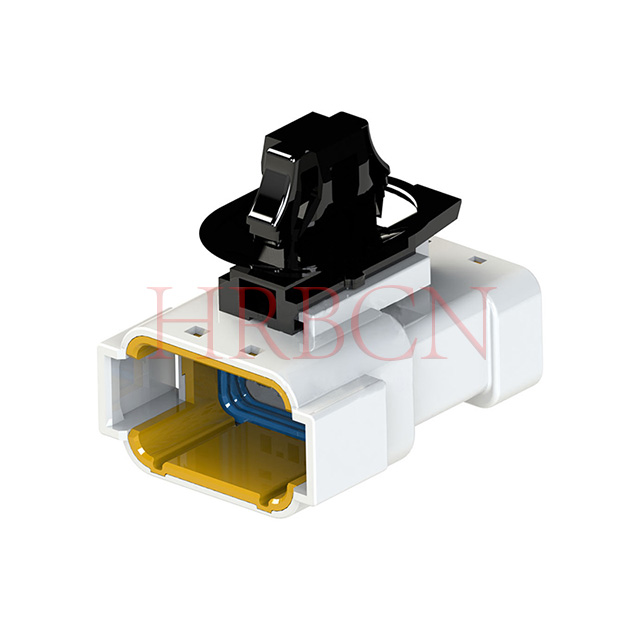

⒈Latch-Lock-Buchsengehäuse (Kabelende)
Freihängendes Kabelgehäuse ohne Schalttafeleinbauösen. Die Verriegelung am passenden Steckergehäuse erfolgt über eine eingebaute Verriegelung.
Funktion: Auf Kabelenden gecrimpt für Draht-zu-Draht-Verbindung. Es bewegt sich zusammen mit dem Kabelbaum und ist nicht an der Ausrüstung befestigt
Chassis. Ideal für interne Verkabelung, Kabelkonfektionen und periphere Verlängerungskabel.

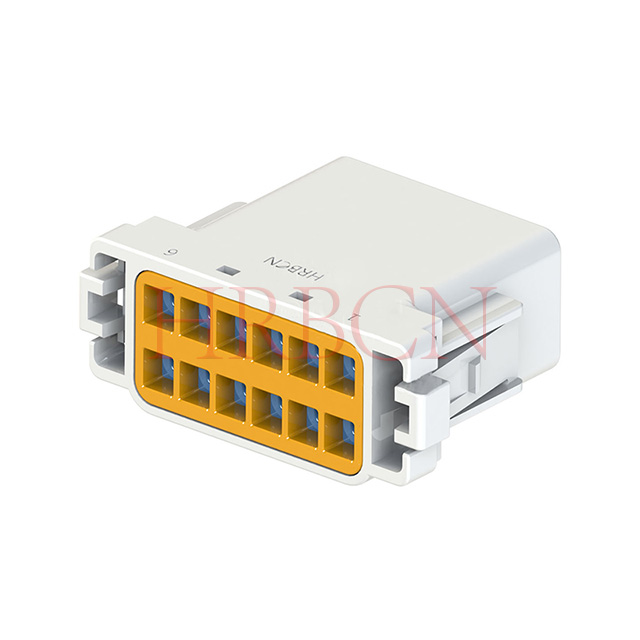

⒉Panel-montierbares Buchsengehäuse (geräteseitig)
Wird mit Befestigungsösen geliefert und mit M4-Schrauben am Ausschnitt des Gerätegehäuses befestigt.
Funktion: Fungiert als feste externe Schnittstelle auf dem Gerätepanel. Es bleibt fest am Gehäuse montiert und nimmt den passenden kabelseitigen Stecker auf.
Es sorgt für eine abdichtende Trennung zwischen Innen- und Außenseite der Ausrüstung. Weit verbreitet für Gehäuse, Motorgehäuse und Drohnenkörper
Häfen.
