Technische FAQs
F: Wie werden Crimpkontakte in das Steckergehäuse eingesetzt?
A: Richten Sie vor dem Einsetzen der Crimpkontakte sowohl die Steckergehäusebaugruppe als auch die Kontakte so aus, dass sie richtig zusammenpassen. Positionieren Sie das Gehäuse mit der Verriegelung nach oben und richten Sie den Kontakt so aus, dass auch die Kontaktnahtseite nach oben zeigt.
Drehen Sie den Kontakt NICHT während oder nach dem Einsetzen; Durch Drehen kann die Gummidichtung beschädigt werden oder das Gehäuse reißen.

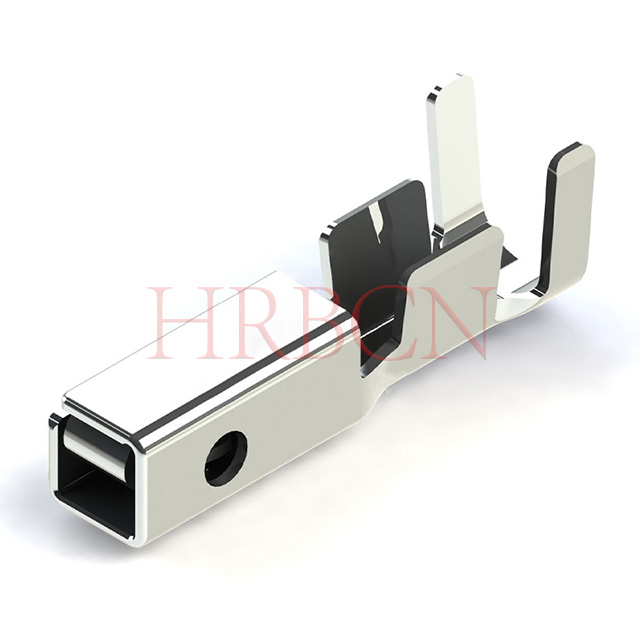

⒈Bei Steckdosenkontakt
Schritt①: Kippen Sie den Crimpkontakt. Legen Sie die Spitze auf den mit der Dichtung versehenen passenden Hohlraum. Erweitern Sie die Dichtungsöffnung vorsichtig, um eine Beschädigung der Hohlraumoberfläche zu vermeiden. Drücken Sie die Kontaktspitze auf die Gummidichtungsplatte, um den Kastenabschnitt des Kontakts einzusetzen.
Schritt ②: Richten Sie den Crimpkontakt gerade aus und führen Sie dann die Spitze seines Kastenabschnitts ein. Drücken Sie den Kontakt ganz hinein – hebeln Sie ihn nicht und wenden Sie keine übermäßige Kraft an –, bis Sie ein Klicken hören.
Schritt ③: Nachdem Sie beim vollständigen Einführen des Kontakts ein hörbares Klicken hören, ziehen Sie vorsichtig am Draht, um sicherzustellen, dass der Kontakt sicher durch die Gehäusezunge verriegelt ist.

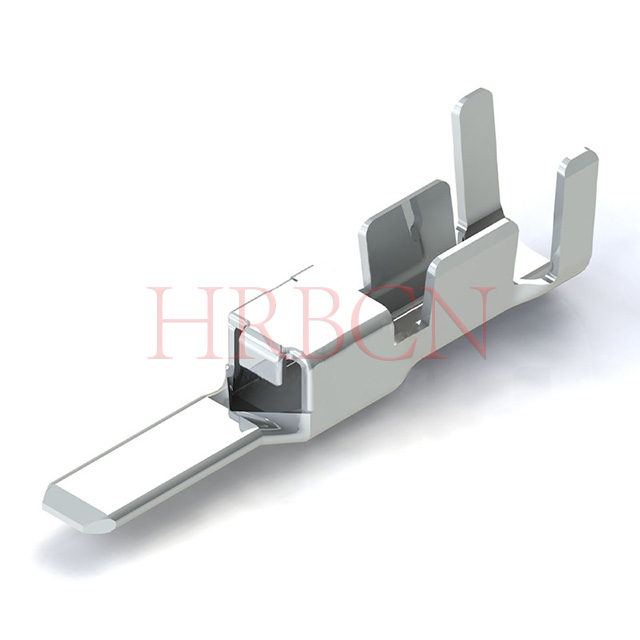

⒉Bei Tab-Kontakt
Schritt①: Setzen Sie den Crimpkontakt gerade in das Gehäuse ein. Vermeiden Sie eine Beschädigung der Peripherie des abgedichteten Hohlraums durch die Kontaktspitze. Wenn Sie den Kontakt während des Einsetzens in Richtung der Gehäuseverriegelungsseite neigen, kann die Gummidichtungsplatte zerschnitten werden und die Kontaktspitze in einen benachbarten Hohlraum eindringen. Siehe Abbildung unten; Achten Sie besonders auf die Einführrichtung.
Schritt ②: Drücken Sie den Crimpkontakt ganz hinein. Hebeln Sie nicht und wenden Sie keine übermäßige Kraft an. Halten Sie an, wenn Sie ein hörbares Klicken hören.
Schritt ③: Nachdem Sie beim vollständigen Einführen ein hörbares Klicken hören, ziehen Sie vorsichtig am Kabel, um sicherzustellen, dass der Crimpkontakt sicher durch die Gehäusezunge verriegelt ist.
F: So entfernen Sie gecrimpte Kontakte aus dem Gehäuse, nachdem sie falsch eingesteckt wurden
A: Wenn ein Crimpkontakt in den falschen Hohlraum eingeführt wird, darf die Entfernung nur von qualifiziertem Personal durchgeführt werden. Verwenden Sie das Gehäuse oder die Gummidichtungsplatte nicht wieder, wenn sie einmal verwendet wurden.

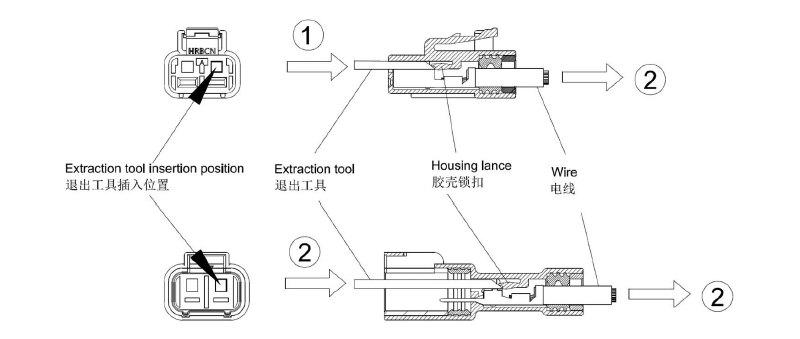

Führen Sie das Ausziehwerkzeug von der Steckseite her zwischen Crimpkontakt und Gehäuse ein. Drücken Sie das Werkzeug in Richtung ①, um die Gehäuselanze vom Kontaktverriegelungshaken zu lösen. Ziehen Sie dann den Draht in Richtung ②, um den Kontakt aus dem Gehäuse zu entfernen.
F: Wie ist das richtige Verfahren zum Zusammenstecken der männlichen und weiblichen Gehäuse dieses wasserdichten Steckverbinders?

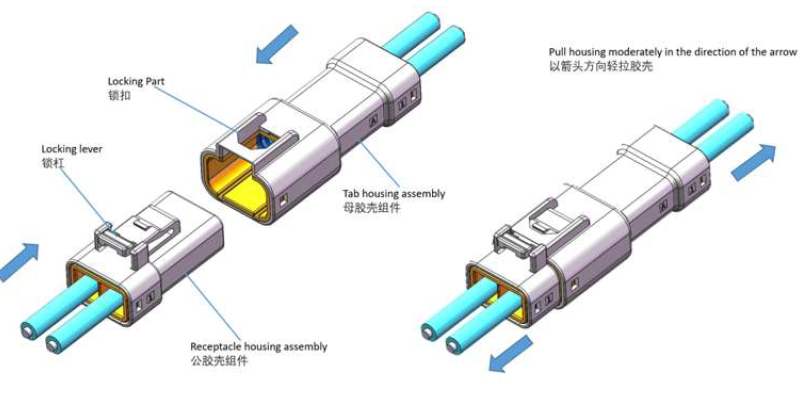

Schritt ① : Richten Sie die Verriegelungslasche am Steckergehäuse am Verriegelungshebel des Buchsengehäuses aus, wie in der Abbildung unten dargestellt. Führen Sie die Paarung entlang der Paarungsachse durch. neugierig nicht.
Schritt ②: Verbinden Sie die beiden Gehäuse, bis die Verriegelung vollständig eingerastet ist. Überprüfen Sie die sichere Gehäuseverriegelung, indem Sie vorsichtig am Gehäuse ziehen. (Ein hörbares Klicken ist zu hören, wenn der Verriegelungshebel und die Verriegelungslasche richtig eingerastet sind.)
