A-M63501, A-M63505R
HRBCN
8536909000
A- M63501WF -1X N -W -X
① ② ③ ④ ⑤

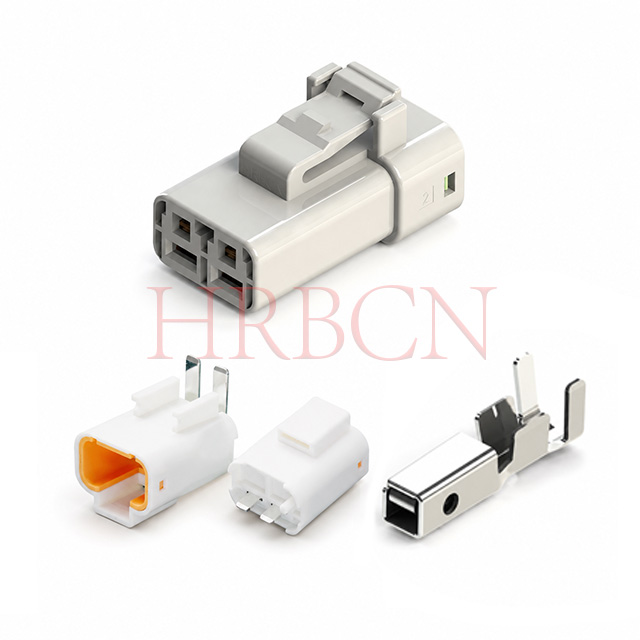

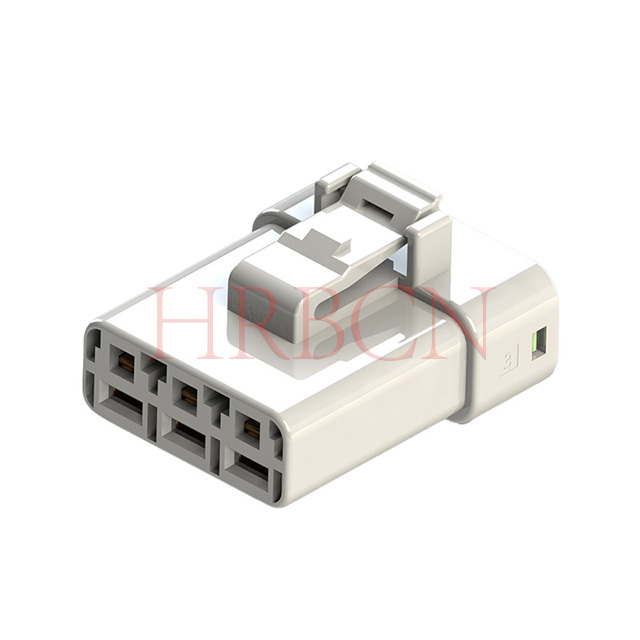

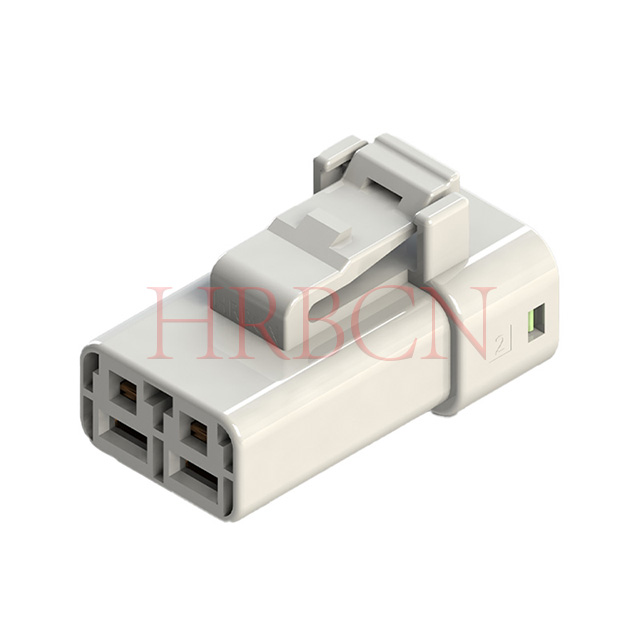

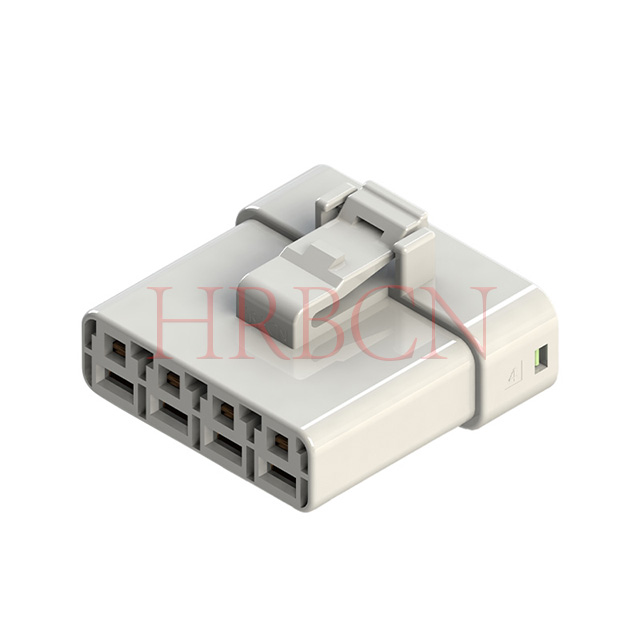

① M63501WF: HRB-Serie, Stecker
②1: einreihig
③N: Anzahl der Pins pro Reihe 2/3/4 Pins
④Farbe: B: Weiß
⑤ Farbe des Dichtungsstopfens :
-1: Grün (Drahtisolations-Außendurchmesser 2,65–3,1 mm)
Leer: Blau (Drahtisolations-Außendurchmesser 2,9–4,0 mm)
A- M63505R WF-1XN-W
① ② ③ ④ ⑤

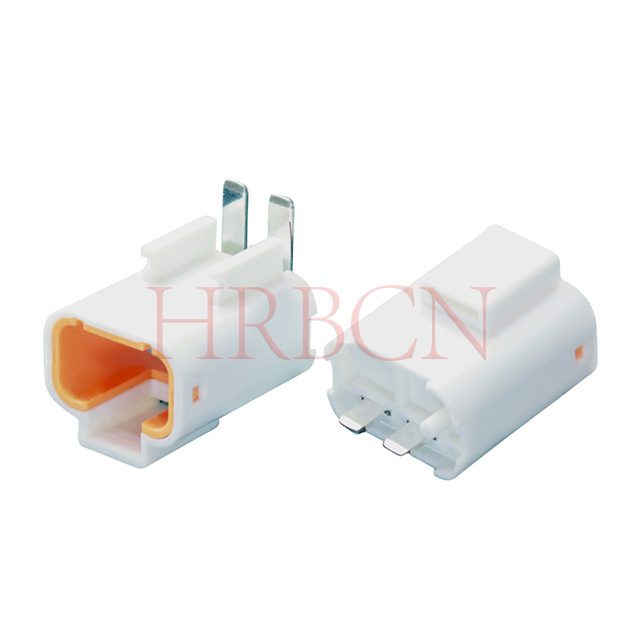

①M63501WF: HRB-Serie, Leiterplatten-Stiftleiste
②Leer (ohne R): 180 Grad; Mit R: 90 Grad
③ 1: einreihig
④ N: Anzahl der Pins pro Reihe 2/3/4 Pins
⑤ Farbe: B: Weiß
Wasser- und staubdicht gemäß IP67 für den Außenbereich und nasse Umgebungen
6,35 mm festes Kontaktraster, kompakte Gehäusestruktur für platzbeschränkte Montage
Doppeltes Verriegelungssystem (Hauptschloss + TPA-Sekundärschloss), um das Herausziehen des Terminals zu verhindern
Integrierter Silikon-Dichtungsring für stabile Langzeit-Wasserdichtigkeit

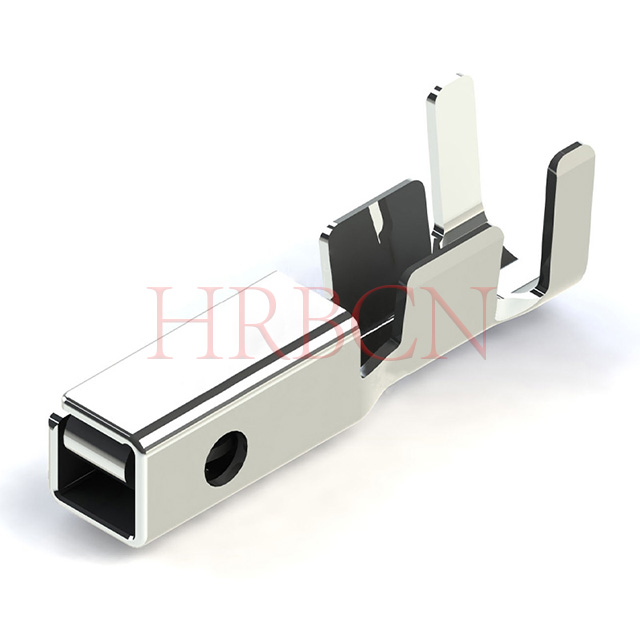

Anschlüsse aus Phosphorbronze mit Ni+Sn-Beschichtung, geringem Kontaktwiderstand und Korrosionsbeständigkeit
Großer Betriebstemperaturbereich: -40℃ ~ +130℃
Mehrere Pin-Anzahl-Optionen zur Abdeckung unterschiedlicher Strom- und Signalverbindungsanforderungen
RoHS-konforme Direktlieferung ab Werk mit anpassbarem Kabelbaum-Montageservice
Baumaschinen
Geeignet für Bagger und Baufahrzeuge, widersteht Vibrationen und rauem Wetter im Freien.
AGV-Logistikroboter
Stabiler Stromanschluss für automatisierte Lagerhandhabungsgeräte.
Kühltransportfahrzeuge
Anpassung an langfristige Betriebsumgebungen mit niedrigen Temperaturen.
Bergbaubeleuchtung
Das wasser- und staubdichte Design eignet sich für feuchte unterirdische Tunnelbedingungen.
Energiespeicherausrüstung
Unterstützt die Hochleistungsübertragung für Energiespeichersysteme im Freien.
Schiffsausrüstung
Geeignet für feuchte und salzhaltige Meeresumgebungen.
F: Sollte ich für den wasserdichten Wire-to-Board-Steckverbinder HRB M63505 einen rechtwinkligen 90°-Header oder einen geraden 180°-Header wählen?
A: Die Auswahl hängt vom PCB-Layout, dem internen Gehäuseraum und den Anforderungen an die Verdrahtungsführung ab. Elektrische Leistung, Wasserdichtigkeitsgrad (IP67) und Strom-/Spannungswerte sind bei beiden Ausführungen identisch.
⒈180° gerader Stiftleiste (vertikaler Stift)
Anwendbare Szenarien:
Ausreichender vertikaler Abstand über der Leiterplatte; Die Drähte verlaufen gerade nach vorne entlang der vertikalen Richtung der Leiterplattenoberfläche.
Steuerkästen, Autobatteriemodule und Außengeräte mit reichlich internem Verkabelungsraum, einfach anzuschließen und zu warten.
Dicht angeordnete mehrreihige Steckverbinder, die eine gleichmäßige Vorwärtsverdrahtung erfordern.
Vorteile: Einfache Montage, intuitive Einführbedienung, geringere Biegebeanspruchung der Drähte, bequeme Inspektion und Demontage nach dem Inverkehrbringen.
Nachteile: Nimmt im Inneren des Gehäuses vertikale Höhe ein; Nicht empfohlen für schlanke Geräte mit begrenzter Höhe.
⒉90° rechtwinkliger Stiftleiste (horizontaler Stift)
Anwendbare Szenarien:
Kompakte, dünne Gehäuse mit begrenzter vertikaler Innenhöhe, wie zum Beispiel eingebaute Automobilkameras, elektrische Motorradsteuerungen und wasserdichte Mini-Außenmodule.
Die Drähte müssen horizontal entlang der Leiterplattenoberfläche oder der Seitenwand des Gehäuses verlaufen, um ein Herausdrücken durch die Gehäuseabdeckung zu verhindern.
Vibrationsanfällige Fahrzeugausrüstung: Die horizontale Verkabelung verteilt die Drahtzugkraft von den PCB-Lötstellen weg, um das Risiko von Stiftbrüchen zu verringern.
Vorteile: Spart erheblich Platz bei der vertikalen Installation, saubere seitliche Führung, reduziert übermäßige Biegung der Drähte.
Nachteile: Erfordert einen reservierten seitlichen horizontalen Freiraum für die Verkabelung; etwas geringere Bedienbarkeit beim blinden Einführen in enge Hohlräume.
F: Wie werden Crimpkontakte in das Steckergehäuse eingesetzt?
A: Richten Sie vor dem Einsetzen der Crimpkontakte sowohl die Steckergehäusebaugruppe als auch die Kontakte so aus, dass sie richtig zusammenpassen. Positionieren Sie das Gehäuse mit der Verriegelung nach oben und richten Sie den Kontakt so aus, dass auch die Kontaktnahtseite nach oben zeigt.
Drehen Sie den Kontakt NICHT während oder nach dem Einsetzen; Durch Drehen kann die Gummidichtung beschädigt werden oder das Gehäuse reißen.
⒈Bei Steckdosenkontakt
Schritt①: Kippen Sie den Crimpkontakt. Legen Sie die Spitze auf den mit der Dichtung versehenen passenden Hohlraum. Erweitern Sie die Dichtungsöffnung vorsichtig, um eine Beschädigung der Hohlraumoberfläche zu vermeiden. Drücken Sie die Kontaktspitze auf die Gummidichtungsplatte, um den Kastenabschnitt des Kontakts einzusetzen.
Schritt ②: Richten Sie den Crimpkontakt gerade aus und führen Sie dann die Spitze seines Kastenabschnitts ein. Drücken Sie den Kontakt ganz hinein – hebeln Sie ihn nicht und wenden Sie keine übermäßige Kraft an –, bis Sie ein Klicken hören.
Schritt ③: Nachdem Sie beim vollständigen Einführen des Kontakts ein hörbares Klicken vernommen haben, ziehen Sie vorsichtig am Draht, um sicherzustellen, dass der Kontakt sicher durch die Gehäusezunge verriegelt ist.
⒉Bei Tab-Kontakt
Schritt①: Setzen Sie den Crimpkontakt gerade in das Gehäuse ein. Vermeiden Sie eine Beschädigung der Peripherie des abgedichteten Hohlraums durch die Kontaktspitze. Wenn Sie den Kontakt während des Einsetzens in Richtung der Gehäuseverriegelungsseite neigen, kann die Gummidichtungsplatte zerschnitten werden und die Kontaktspitze in einen benachbarten Hohlraum eindringen. Siehe Abbildung unten; Achten Sie besonders auf die Einführrichtung.
Schritt ②: Drücken Sie den Crimpkontakt ganz hinein. Hebeln Sie nicht und wenden Sie keine übermäßige Kraft an. Halten Sie an, wenn Sie ein hörbares Klicken hören.
Schritt ③: Nachdem Sie beim vollständigen Einführen ein hörbares Klicken hören, ziehen Sie vorsichtig am Kabel, um sicherzustellen, dass der Crimpkontakt sicher durch die Gehäusezunge verriegelt ist.
F: So entfernen Sie gecrimpte Kontakte aus dem Gehäuse, nachdem sie falsch eingesteckt wurden
A: Wenn ein Crimpkontakt in den falschen Hohlraum eingeführt wird, darf die Entfernung nur von qualifiziertem Personal durchgeführt werden. Verwenden Sie das Gehäuse oder die Gummidichtungsplatte nicht wieder, wenn sie einmal verwendet wurden.
Führen Sie das Ausziehwerkzeug von der Steckseite her zwischen Crimpkontakt und Gehäuse ein. Drücken Sie das Werkzeug in Richtung ①, um die Gehäuselanze vom Kontaktverriegelungshaken zu lösen. Ziehen Sie dann den Draht in Richtung ②, um den Kontakt aus dem Gehäuse zu entfernen.

Vorsichtsmaßnahmen:
Stellen Sie vor dem Entfernen sicher, dass die Spitze des Extraktionswerkzeugs vollständig in den Spalt zwischen dem Crimpkontakt und der Gehäuselanze eingeführt ist.
Bevor Sie einen entfernten Crimpkontakt wiederverwenden, stellen Sie sicher, dass er keine Verformung aufweist. Wenn am Kontakt eine Verformung festgestellt wird, ersetzen Sie ihn durch einen neuen (ein erneutes Crimpen ist erforderlich).
Hebeln Sie den Crimpkontakt nicht mit dem Ausziehwerkzeug ab. Wenn beim Entfernen ein Aufbrechen auftritt, ersetzen Sie den Kontakt durch einen neuen.
Wenn beim Entfernen eines Buchsenkontakts das Ausziehwerkzeug versehentlich in den Spalt des Kontaktpassabschnitts eingeführt wird, ersetzen Sie den Kontakt unabhängig von der Einstecktiefe durch einen neuen.
Wenn sich der gecrimpte Kontakt auch durch leichtes Ziehen am Kabel nicht entfernen lässt, wenden Sie beim Herausziehen keine Gewalt an. Starten Sie den Entfernungsvorgang erneut von Anfang an.
Wenn sich der gecrimpte Kontakt auch durch leichtes Ziehen am Kabel nicht entfernen lässt, wenden Sie beim Herausziehen keine Gewalt an. Starten Sie den Entfernungsvorgang erneut von Anfang an.
