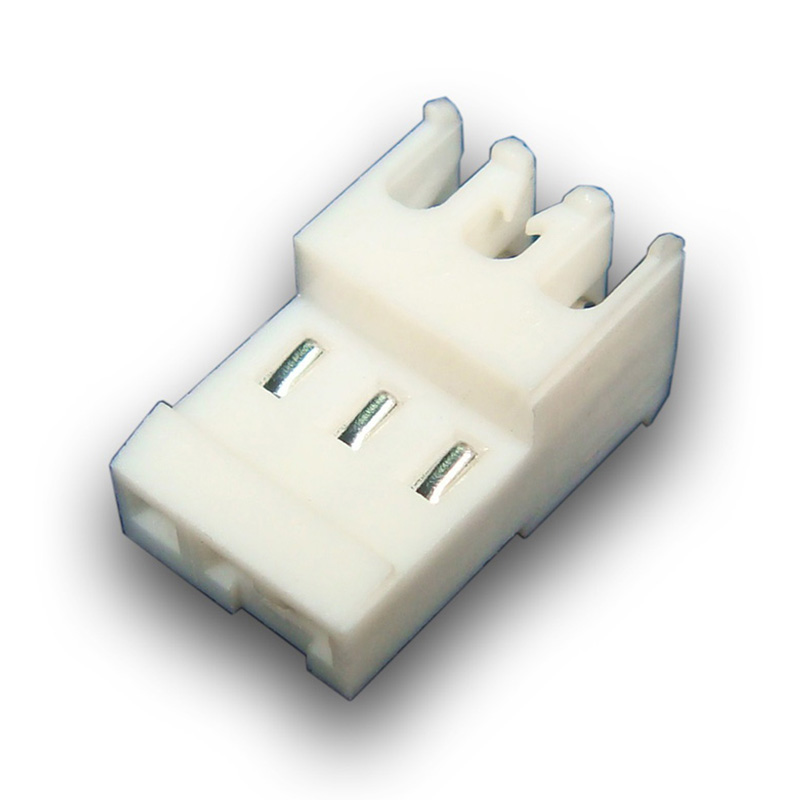

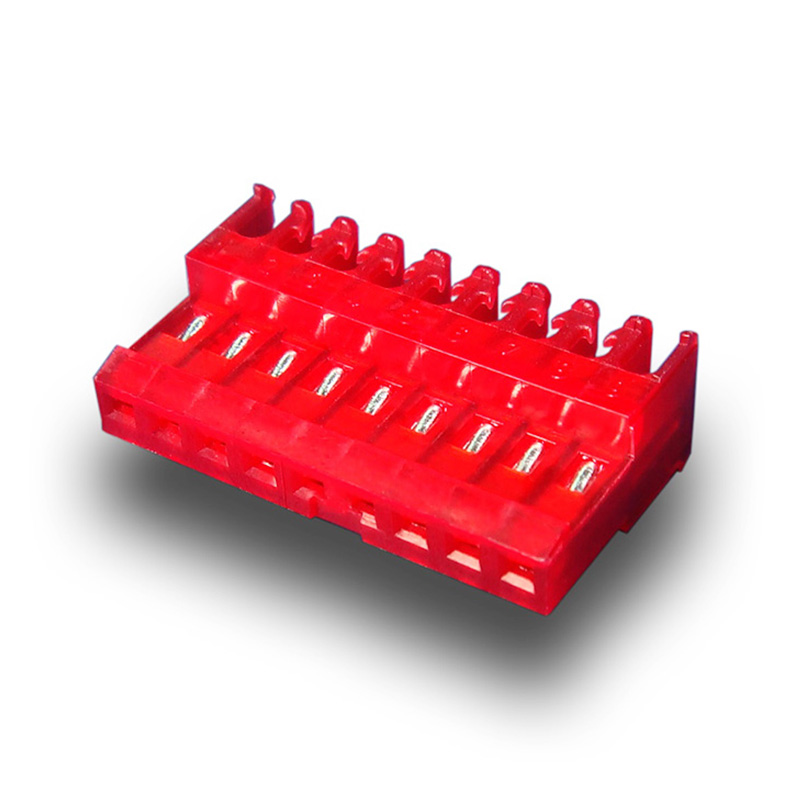

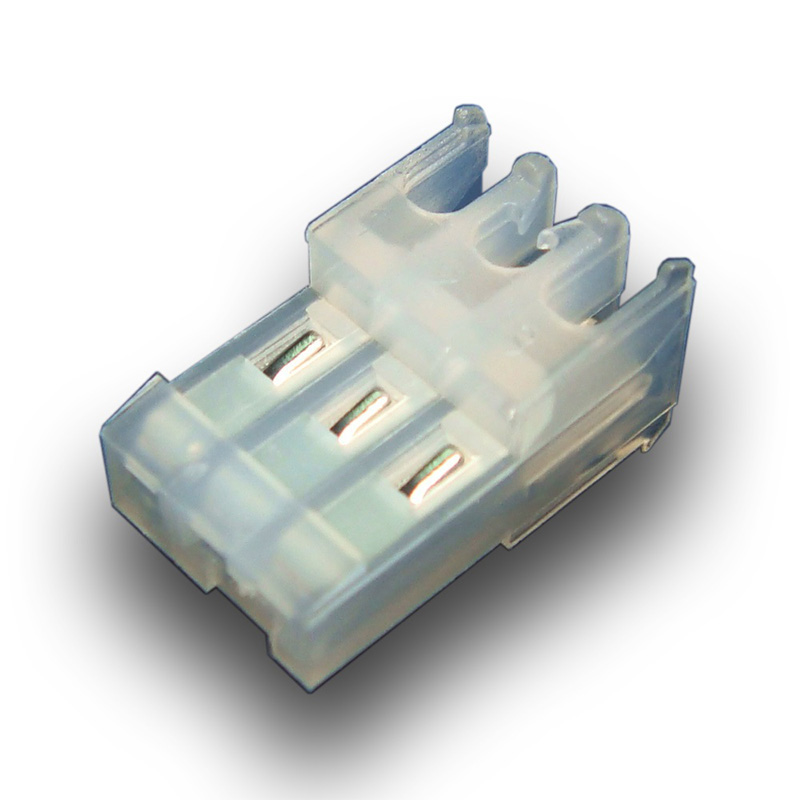

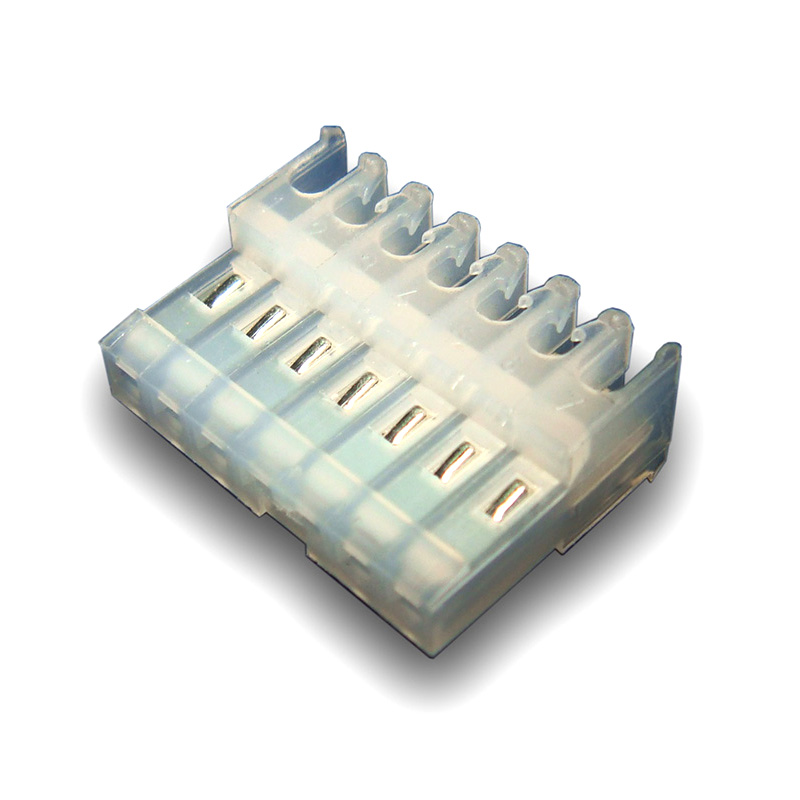

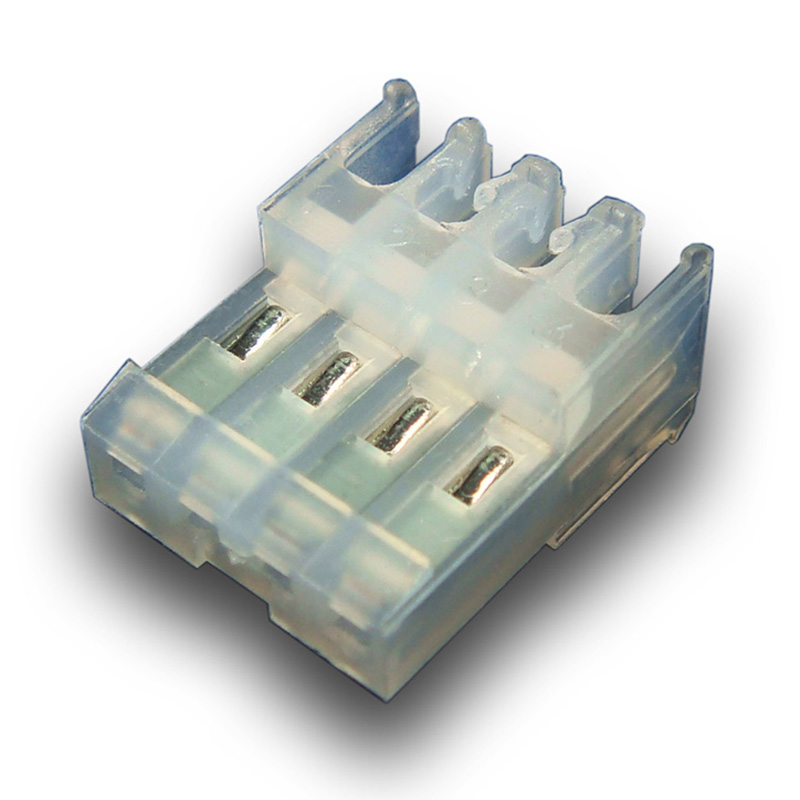

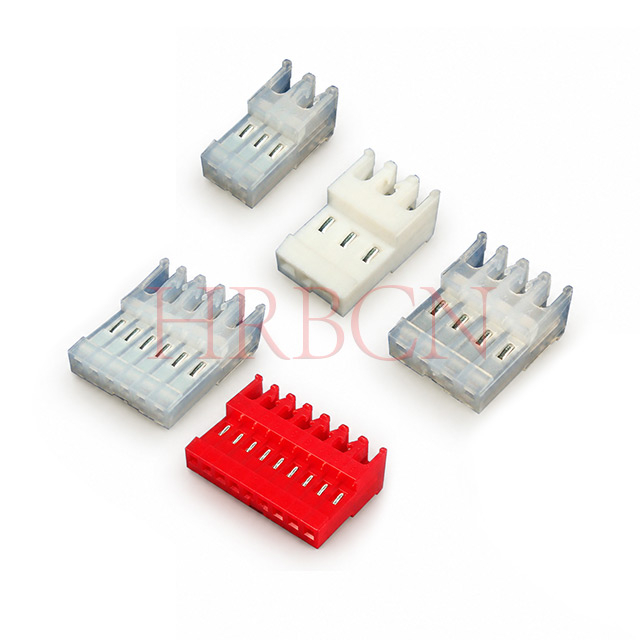

M2050-NC(180°)
HRB
8536909000
M2050-NC(180°)
① ② ③④ ⑤
①M2050: HRB-Serie
②N: Anzahl der Pins: 2-24
③C: Gehäusefarbe, siehe untenstehende Diagrammerklärung
④Ohne R (Leer): Ohne Polarisationslaschen
⑤180°: Durchführung
| C | Gehäusefarbe | Drahtgröße |
| R | Red | AWG22 |
| W | Weiß | AWG24 |
| N | Natürlich | AWG24 |
| B | Schwarz | AWG24 |
| b | Blau | AWG26 |
| G | Grün | AWG26 |

| Teile-Nr. | Dimensions | Teile-Nr. | Dimensions | ||||
| UL94V-2 | Schaltungen | Dim: A | Dim: B | UL94V-2 | Schaltungen | Dim: A | Dim: B |
| M2050-2-C(180°) | 2 | 2.54 | 5.08 | M2050-10-C(180°) | 10 | 22.86 | 25.40 |
| M2050-3-C(180°) | 3 | 5.08 | 7.62 | M2050-11-C(180°) | 11 | 25.40 | 27.94 |
| M2050-4-C(180°) | 4 | 7.62 | 10.16 | M2050-12-C(180°) | 12 | 27.94 | 30.48 |
| M2050-5-C(180°) | 5 | 10.16 | 12.70 | M2050-13-C(180°) | 13 | 30.48 | 33.02 |
| M2050-6-C(180°) | 6 | 12.70 | 15.24 | M2050-14-C(180°) | 14 | 33.02 | 35.56 |
| M2050-7-C(180°) | 7 | 15.24 | 17.78 | M2050-15-C(180°) | 15 | 35.56 | 38.10 |
| M2050-8-C(180°) | 8 | 17.78 | 20.32 | M2050-16-C(180°) | 16 | 38.10 | 40.64 |
| M2050-9-C(180°) | 9 | 20.32 | 22.86 | M2050-17-C(180°) | 17 | 40.64 | 43.18 |
Hauptmerkmale
Das Fehlen polarisierender Laschen bietet eine größere Steckflexibilität.
Der IDC-Anschluss ermöglicht eine schnelle, lötfreie Montage.
Eine positive Ausrichtung verbessert die Verbindungszuverlässigkeit.
Reduziert das Risiko einer Fehlanpassung während der Installation.
Kompatibel mit Standard-2,54-IDC-Steckersystemen.
Robustes Gehäuse sorgt für sicheren Kabelhalt.
Flammhemmendes Gehäuse nach UL94V-2, RoHS-konform
Entwickelt für die Kombination mit Gehäuseabdeckungen der M2052- Serie, um effektiv zu verhindern, dass Staub, Feuchtigkeit und Fremdkörper freiliegende Kontaktanschlüsse beschädigen.
M2050-NC (180°) : Indirekte Leiterplattensteckung; Passt zu den Leiterplatten-Stiftleisten der Serien M2545 und M2545R , um eine zuverlässige Draht-zu-Platine-Verbindung zu erreichen.

F1: Welche Drahtgrößen werden von 2,54 IDC-Steckverbindern unterstützt?
A: Unterstützt normalerweise 22–26 AWG, abhängig von der spezifischen Teilenummer.
F2: Ist für den Anschluss Löten erforderlich?
A: Nein. Die IDC-Technologie ermöglicht einen lötfreien Drahtanschlussprozess.
F3: Welche Funktion hat das Durchführungsdesign?
A: Es ermöglicht den Signaldurchgang durch den Steckverbinder für Daisy-Chain- oder Inline-Verkabelungsanwendungen.
F4: Welche Auswirkungen hat die Verwendung von 2,54 IDC-Durchführungen ohne polarisierende Laschen auf das Design?
A: Ohne polarisierende Laschen bietet der Steckverbinder keine mechanische Kodierung, was bedeutet, dass er in mehreren Ausrichtungen eingesteckt werden kann, wenn mehrere identische Stiftleisten vorhanden sind. Dies erfordert ein sorgfältiges PCB-Layout oder mechanische Anleitung beim Systemdesign, um Fehlsteckungen zu vermeiden.
F5: Sind für die Montage Spezialwerkzeuge erforderlich?
A: Für eine gleichmäßige Kabeleinführung werden Handwerkzeuge oder Tischanschlusswerkzeuge empfohlen.
F6: In welchen Anwendungen werden diese Steckverbinder häufig verwendet?
A: Industrielle Steuerungen, Geräte, Instrumente und elektronische Niederspannungssysteme.
F7: Wie wird das Risiko einer Fehlsteckung bei Designs ohne polarisierende Laschen gemanagt?
A: Bei Anwendungen ohne Polarisationsmerkmale wird eine Fehlsteckung typischerweise durch Gehäusedesign, Farbcodierung, Beschriftung oder feste Montagestrukturen kontrolliert. Dies wird im Allgemeinen nur für Systeme empfohlen, bei denen die Ausrichtung der Steckverbinder von Natur aus eingeschränkt ist oder die Montage gut kontrolliert werden kann.
Häufig gestellte Fragen zur Beschaffung
F1: Was sind die Hauptvorteile von IDC-Steckverbindern im Vergleich zu Crimplösungen?
A: Schnellere Montage, weniger Komponenten und geringere Arbeitskosten.
F2: Sind Durchführungs- und polarisierte Versionen in mehreren Schaltkreiszahlen verfügbar?
A: Ja. Es stehen verschiedene Positionen und Konfigurationen zur Verfügung, um unterschiedlichen Designanforderungen gerecht zu werden.
F3: Können diese Steckverbinder dazu beitragen, die Montagezeit zu verkürzen?
A: Ja. Der IDC-Anschluss ermöglicht einen schnellen Massenanschluss ohne Abisolieren.
F4: Sind polarisierte Versionen mit Standard-2,54-IDC-Anschlüssen austauschbar?
A: Sie sind auf Kompatibilität mit dem 2,54-IDC-System ausgelegt und bieten gleichzeitig Steckschutz.
F5: Welche Faktoren sollten bei der Auswahl eines Steckverbinders berücksichtigt werden?
A: Anzahl der Schaltkreise, Drahtquerschnitt, Polarisationsanforderungen und Anwendungsumgebung.
F6: Sind diese Steckverbinder für die Massenproduktion geeignet?
A: Ja. Ihr einfacher Anschlussprozess unterstützt eine effiziente Großserienfertigung.
SPS-Module, I/O-Schnittstellenkarten – übertragen Signale von Sensoren oder Aktoren.
Signalbus-Header – für den schnellen und flexiblen Anschluss mehrerer Signalleitungen.
Grund: Das Systemdesign stellt eine korrekte Signalausrichtung sicher, sodass keine Polarisation erforderlich ist.
Patchpanels, Steuerplatinen, verteilte I/O-Systeme.
Grund: Häufige Board-to-Board-Verbindungen, aber Signale sind durch das Systemdesign klar definiert.
Testvorrichtungen, Entwicklungsboards, Prototypenaufbauten.
Grund: Benutzer benötigen möglicherweise die Freiheit, die Pin-Anordnung neu zu konfigurieren, daher werden nicht polarisierte Anschlüsse bevorzugt.
Kleine PCB-zu-PCB- oder Modul-zu-Modul-Signal-/Low-Power-Verbindungen.
Grund: Bei kontrollierten Designs ist die Ausrichtung bekannt und die Polarisation ist nicht unbedingt erforderlich.
