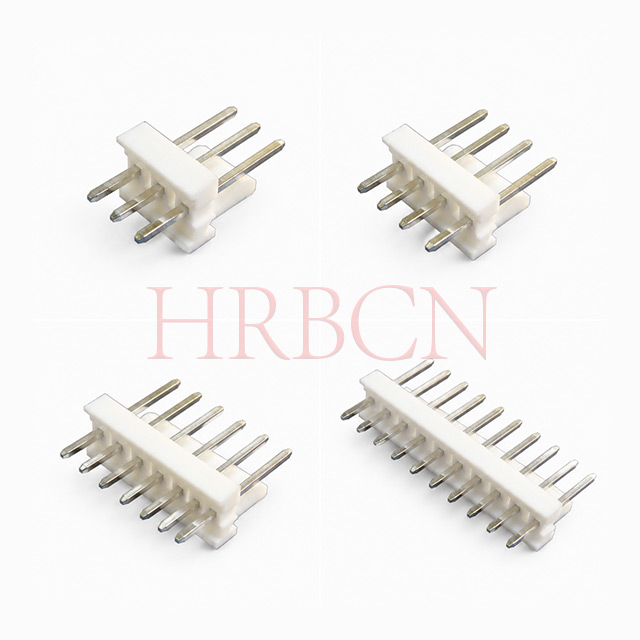

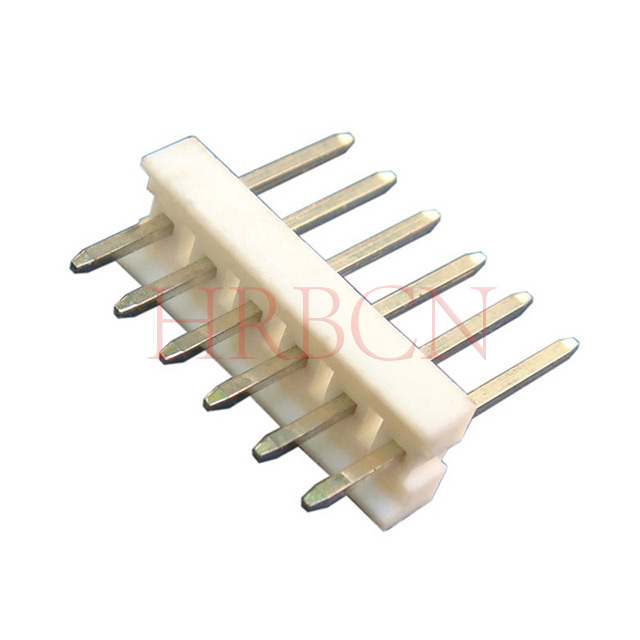

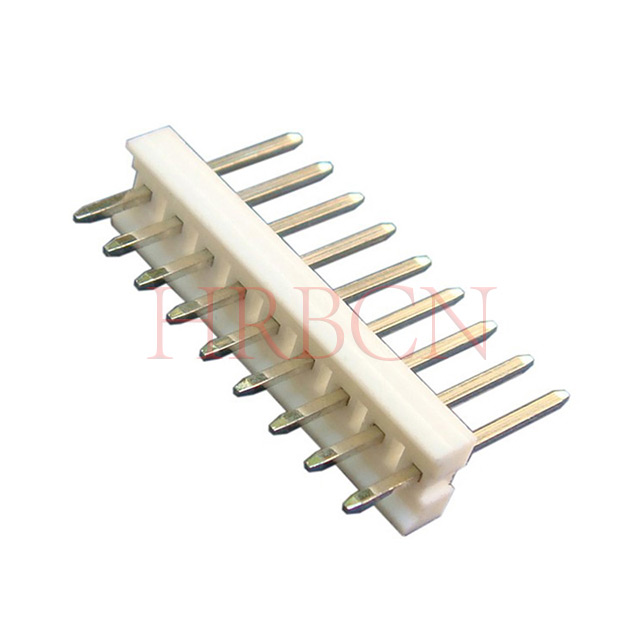

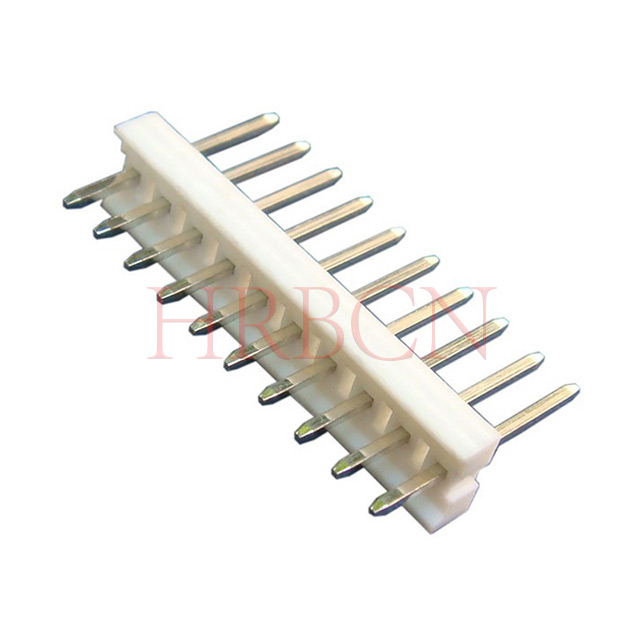

M2545-NK 2,54 mm vertikale Kabel-zu-Platine-Stiftleiste | HRB

Der vertikale Wire-to-Board-Header M2545-NK verfügt über einen standardmäßigen Mittellinienabstand von 2,54 mm und ein einreihiges Design mit Durchgangsloch-Montagestruktur. Ausgestattet mit quadratischen, verzinnten Kontakten und einem flammhemmenden Gehäuse verfügt es über eine polarisierte Struktur und eine Reibungsverriegelung, um eine stabile Verbindung zu gewährleisten. Diese Serie ist in mehreren Standard-Pin-Anzahlen erhältlich und vollständig kompatibel mit gängigen IDC-Kabelbaugruppen und passenden Buchsen. Es bietet zuverlässige elektrische und mechanische Leistung und wird häufig in Signal- und Niedrigstrom-Verbindungsszenarien für elektronische Geräte eingesetzt. Alle Produkte entsprechen den weltweiten Umweltschutzstandards.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
M2545-NK
Produktmarke:
HRB
Produktcode:
8536909000

Vertikale Wire-to-Board-Stiftleiste mit 2,54 mm (0,100 Zoll) Rastermaß, einreihig, Durchsteckmontage

HRB-P/N-Definition

M2545-NK

① ②③④

①M2545: HRB-Serie

②Leer: Vertikal

③N: Anzahl der Pins: 2-16

④K: Verhüllt

M2545-NK-Maß

HRB-Teile-Nr.		Dimensions		Teile-Nr.		Dimensions
TYP UL94V-0	Schaltungen	Dim: A	Dim: B	TYP UL94V-0	Schaltungen	Dim: A	Dim: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86

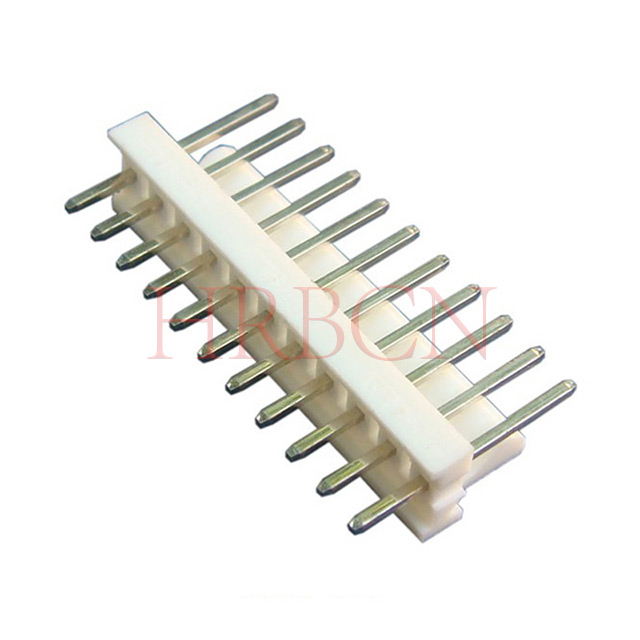

M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56

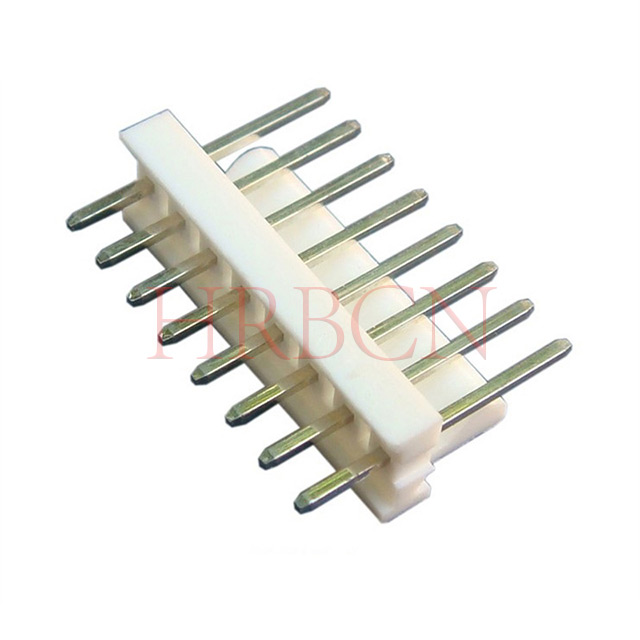

M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Wichtige Spezifikationen

Mechanische und physikalische Eigenschaften

Abstand: 2,54 mm / 0,100 Zoll Mittellinie
Konfiguration: Einreihig, vertikale 180° gerade Ausrichtung
Montageart: Durchkontaktiertes DIP-Löten
Verfügbare Positionen: 2 bis 16 Pins, kundenspezifische Pinanzahlen akzeptabel
Gehäusematerial: flammhemmendes Polyester gemäß UL94 V-0
Kontaktmaterial: Messing mit Reinverzinnung
Betriebstemperatur: -40 °C bis +130 °C

Elektrische Nennwerte

Nennstrom: 4A (maximal pro Kontakt)
Nennspannung: 250 V AC
Kontaktwiderstand: 3 mΩ max.
Isolationswiderstand: 5000 MΩ min.
Spannungsfestigkeit: 2200 V/AC (1 Minute)

Lötleistung

Empfohlene Löttemperatur: 245°C ±0,5°C
Lötdauer: 4 ± 0,5 Sekunden
Strukturelle Tragfähigkeit zwischen Gehäuse und Bolzen: ≥ 2,0 kg

Paarungsdiagramm

Passend für 90° IDC mit geschlossenem Ende

Stecken mit 180°-Vorschub durch IDC

2,54-mm-Stecker für Leiterplattenmontage

Häufig gestellte Fragen (FAQs)

Technische FAQs

F: Welche passenden Steckverbinder funktionieren mit dieser vertikalen Stiftleiste?

A: Es passt zu Standard-IDC-Steckverbindern mit 2,54 mm Rastermaß, einschließlich 90°-IDC-Kabelbaugruppen mit geschlossenem Ende und 180°-Durchführungs-IDC-Kabelbaugruppen für universelle Kabel-zu-Platine-Verbindung.

F: Kann ich die Anzahl der Pins oder spezielle Spezifikationen anpassen?

A: Die Standardoptionen reichen von 2 Pins bis 16 Pins. Kundenspezifische Stiftlängen, Sonderbeschichtungen und nicht standardmäßige Positionen sind auf Anfrage erhältlich.

F: Welche Lötmethode ist für diesen Header geeignet?

A: Es unterstützt Wellenlöten und Handlöten. Bitte befolgen Sie die Standardtemperaturparameter für bleifreies Löten, um einen stabilen Schweißeffekt zu gewährleisten.

F: Welchen Rastermaß- und Montagetyp hat dieser Steckverbinder?

A: Es verfügt über ein Standard-Rastermaß von 2,54 mm (0,100 Zoll), ein einreihiges vertikales 180°-Design und eine DIP-Durchgangsmontage für die Leiterplatteninstallation.

Häufig gestellte Fragen zur Beschaffung

F: Haben Sie diesen vertikalen Wire-to-Board-Header auf Lager?

A: Die meisten regulären Stiftgrößen sind auf Lager. Für große Bestellungen oder spezielle kundenspezifische Spezifikationen vereinbaren Sie bitte vorab mit unserem Verkaufsteam die Lieferzeit.

F: Wie hoch ist die Mindestbestellmenge für diese Serie?

A: Wir unterstützen niedrige Mindestbestellmengen. Sowohl Musterbestellungen als auch Großbestellungen im Großhandel sind willkommen.

F: Kann ich verschiedene Pin-Modelle in einer Bestellung mischen?

A: Ja, eine gemischte Lieferung verschiedener Pin-Konfigurationen ist akzeptabel, um die Beschaffungsanforderungen Ihres Projekts zu erfüllen.

F: Wie lange ist die Produktionsvorlaufzeit für Großbestellungen?

A: Vorrätige Waren können innerhalb von 3–5 Werktagen versendet werden. Nicht vorrätige und kundenspezifische Bestellungen dauern je nach Menge etwa 4–6 Wochen.

F: Können Sie Exportdokumente und Testberichte bereitstellen?

A: Wir können Handelsrechnungen, Packlisten, Ursprungszeugnisse, RoHS-Zertifikate und mechanische Leistungstestberichte bereitstellen.

F: Kann ich kostenlose Muster zum Testen erhalten?

A: Es werden kostenlose Testmuster zur Verfügung gestellt. Kunden müssen nur die Kosten für die Kurierfracht tragen. Muster können innerhalb von 1–3 Werktagen arrangiert werden.

Verbinder Header-Anschluss PCB HEADER Vertikaler Stiftleistensteckverbinder mit Rastermaß 2,54 2,54 vertikaler Header lötfreie Stiftleiste
