Allgemeine FAQs
F1: Wie groß ist der Rastermaß- und Pin-Bereich des IDC-Steckverbinders der M7060-Serie?

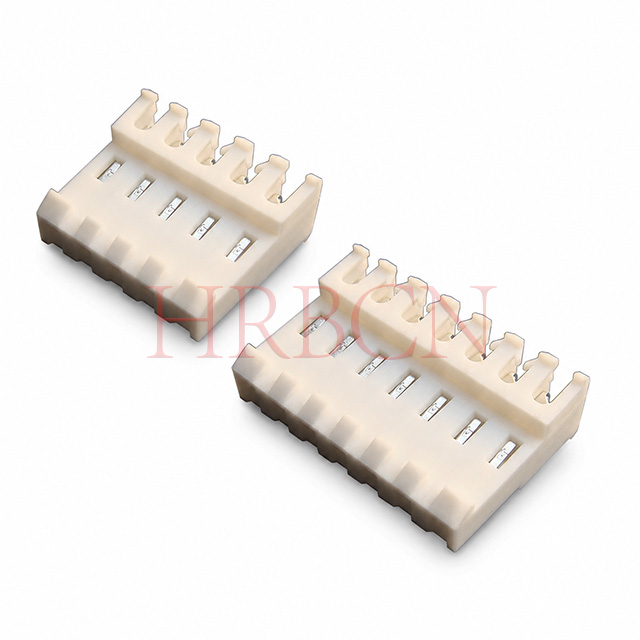

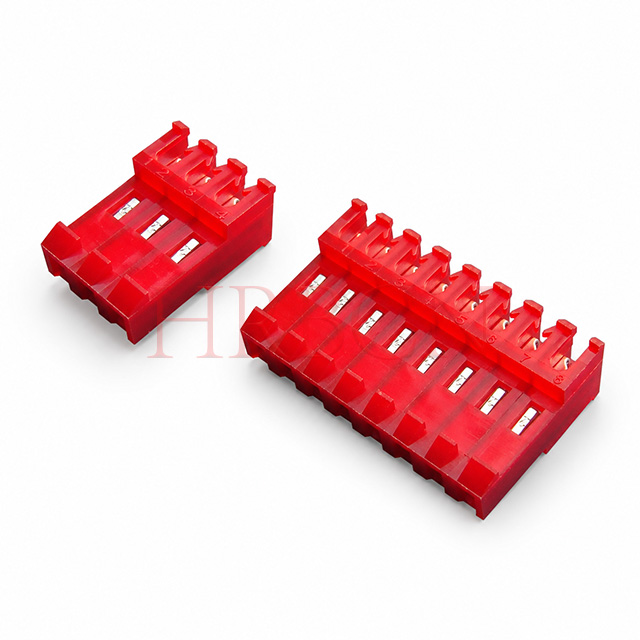

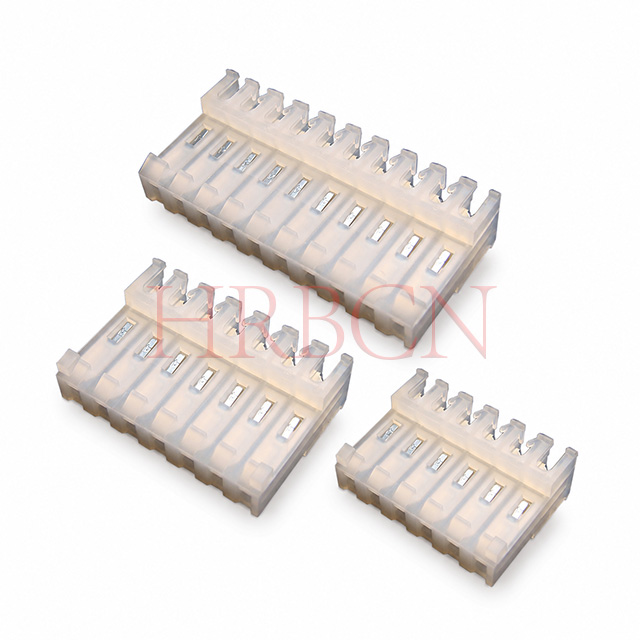

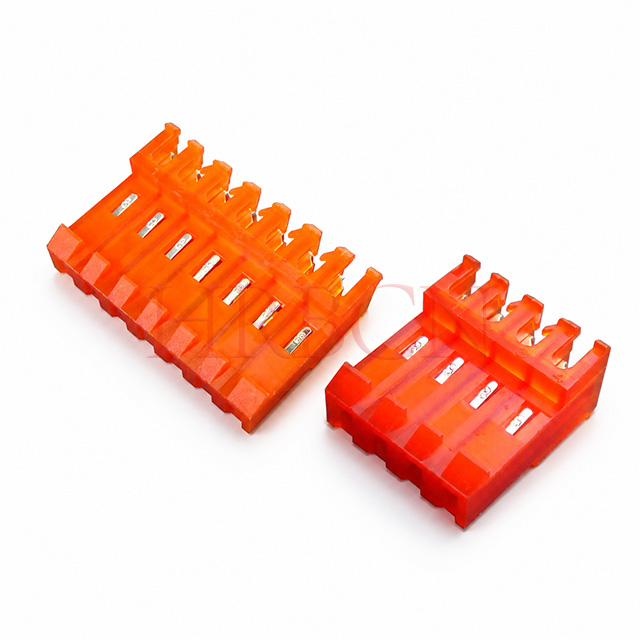

A: Es handelt sich um einen IDC-Durchgangsstecker mit 3,96 mm Rastermaß, der 2 bis 24 Pins zur Auswahl unterstützt.

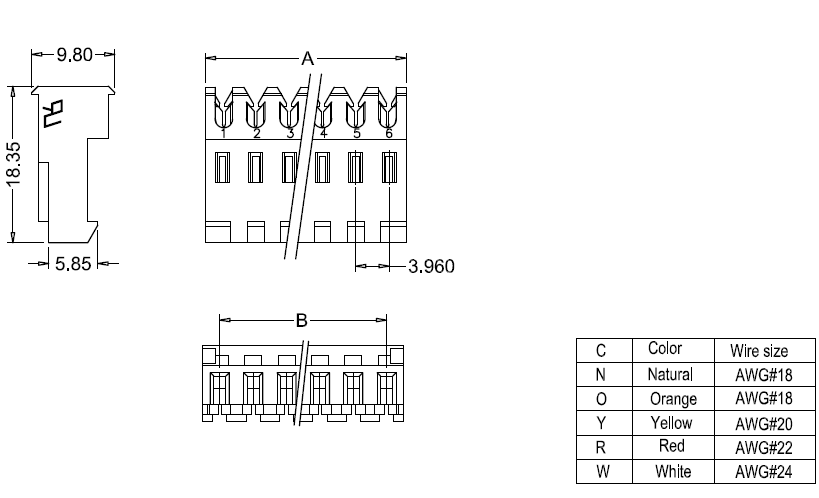

F2: Welche Drahtstärken sind mit diesem Stecker kompatibel?

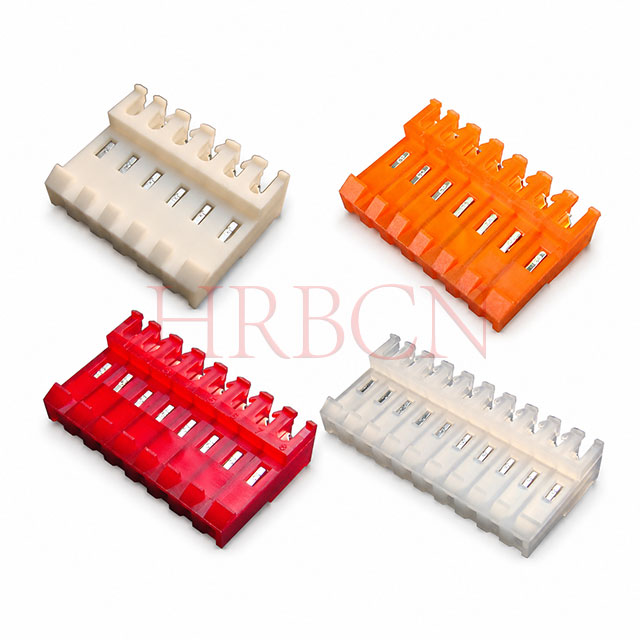

A: Es passen AWG18-, AWG20-, AWG22- und AWG24-Drähte entsprechend den verschiedenen Gehäusefarbcodes.
F3: Wie hoch sind die elektrischen Nennwerte und die Betriebstemperatur?
A: Nennstrom: 5A AC/DC; Nennspannung: 600 V AC/DC; Betriebstemperatur: -25 °C bis +85 °C.
F4: Welche Materialien und welchen Flammschutzgrad gibt es?
A: Gehäuse: Nylon66, UL94V-2; Anschluss: Phosphorbronze mit Verzinnung oder Vergoldung.
F5: Welche Funktionen haben Polarisationslaschen und Verriegelungsrampe?
A: Polarisierende Laschen verhindern ein umgekehrtes Einsetzen; Die Verriegelungsrampe gewährleistet eine feste Verbindung und vermeidet lose Verbindungen.
F6: Handelt es sich um einen Durchgangsstecker? Wie ist die Ausrichtung?
A: Ja, es handelt sich um einen 180°-Durchführungs-IDC-Steckverbinder für indirektes Stecken.
F7: Für welche Anwendungen ist M7060-NCR geeignet?
A: Wird hauptsächlich für den Kabelabschluss von industriellen Steuerungsgeräten, Haushaltsgeräten und allgemeinen elektronischen Produkten verwendet.
F8: Können Sie individuelle Pin-Anzahlen oder Farben bereitstellen?
A: Die Standardstifte reichen von 2 bis 24 und es sind mehrere Standardfarben verfügbar. Kontaktieren Sie uns für nicht standardmäßige Anpassungen.
Technische FAQs
F1: Warum gibt es IDC-Steckverbinder in zwei Versionen: mit polarisierenden Laschen und ohne polarisierende Laschen?
A: Die beiden Strukturen wurden entwickelt, um unterschiedlichen Anti-Fehlkontakt-Anforderungen, Montageeffizienz, Kosten und Produktlayoutgrenzen gerecht zu werden:
1. Mit Polarisationslaschen : Am Gehäuse integrierte asymmetrische Kunststoffvorsprünge erzeugen mechanische Störungen. Der Steckverbinder kann nur in einer korrekten Ausrichtung gesteckt werden, wodurch ein umgekehrtes Einstecken oder ein um 180° gedrehtes Stecken physisch blockiert wird, wodurch menschliche Montagefehler und die Gefahr von Signal-/Stromkurzschlüssen durch falsche Verdrahtung vermieden werden.
2. Ohne Polarisationslaschen : Vereinfachtes Gehäuse ohne Verpolungsschutzvorsprünge. Es hat eine geringere Gesamtbreite, geringere Kosten für Kunststoffmaterial und einen gleichmäßigeren Einführwiderstand. Für statische Anwendungsszenarien mit geringem Risiko ist eine manuelle Markierung oder Produktions-SOP erforderlich, um Fehlsteckungen zu vermeiden.
F2: Was sind die Anwendungsunterschiede zwischen IDC mit polarisierenden Laschen und ohne polarisierende Laschen?
IDC mit polarisierenden Laschen (Anti-Reverse)
Hauptvorteil: Physischer Schutz vor Fehleinfügungen, kein Risiko einer umgekehrten Steckung, keine Abhängigkeit vom Urteil des Bedieners; Geeignet für Blindmontage, automatisierte Produktionslinien und gemischte Leiterplatten mit mehreren Anschlüssen.
Typische Anwendungen: Hauptplatinen für industrielle Steuerungen, Leistungsantriebsmodule, medizinische Geräte, neue Energieregler, tragbare Testinstrumente, integrierte Multisignal-Leiterplatten mit mehreren identischen Anschlüssen.
Risikoszenario: Ein umgekehrtes Einsetzen führt zu Kurzschlüssen, verbrannten Leiterplatten, Signalausfällen oder Gefahren für die Gerätesicherheit.
IDC ohne Polarisationslaschen
Hauptvorteil: Schmalerer Körper für kompaktes Innenlayout, geringere Stückkosten, geringere Einsteckkraft, einfacheres automatisches Hochgeschwindigkeitscrimpen.
Typische Anwendungen: Einkreis-Haushaltsgeräte, LED-Beleuchtungspaneele, kleines digitales Zubehör, einfache feste interne Verkabelung mit nur einem Stecker pro Platine.
Risikoszenario: Nur anwendbar, wenn eine falsche Paarung keinen schwerwiegenden Schaden verursacht; Bediener können die Pin-Reihenfolge anhand der Kabelfarbe oder der Siebdruckmarkierung eindeutig identifizieren.
Beurteilen Sie anhand von 4 Kerndimensionen:
Es besteht die Gefahr eines Fehlers beim umgekehrten Einsetzen
Verpoltes Stecken führt zu Kurzschlüssen, verbrannten Bauteilen und Geräteausfällen → Wählen Sie mit polarisierenden Laschen
Anzahl der Anschlüsse auf einer Platine
Mehrere identische IDC-Anschlüsse dicht auf einer Platine angeordnet → Zur Unterscheidung der Schaltkreise müssen polarisierende Laschen verwendet werden
Pro Leiterplatte ist nur ein Stecker montiert → Ohne Polarisationslaschen ist akzeptabel
Automatische Massenmontage, blindes Zusammenstecken, Hochgeschwindigkeits-Kabelbaumproduktionslinie → Mit polarisierenden Laschen (vermeidet Massenfehler bei Produkten)
Manuelle Kleinserienmontage mit klarer Kabelfarbcodierung/Siebdrucketiketten → Ohne Polarisationslaschen
Produktraum- und Kostenbeschränkungen
Strenge Breitenbeschränkung des Innengehäuses, knappes Stücklistenkostenbudget → Ohne Polarisationslaschen
Industrielle Hochzuverlässigkeitsprodukte, lange Lebensdaueranforderungen, Kostentoleranz → Mit polarisierenden Laschen
F4: Beeinträchtigt das Design der Polarisationslaschen die Kompatibilität mit passenden Leiterplatten-Stiftleisten?
A: Nein. Die IDC-Module der M7060-Serie mit/ohne Polarisationslaschen haben das gleiche Rastermaß, die gleiche Pin-Anordnung und die gleichen internen Anschlussabmessungen und sind vollständig kompatibel mit den passenden Leiterplatten-Stiftleisten der M3965-Serie. Lediglich die Struktur des Außengehäuses zur Verhinderung des Rückwärtsvorsprungs unterscheidet sich; Die elektrische Leistung und die Konstanz der passenden Abmessungen bleiben unverändert.
F5: Können Bediener IDC mit polarisierenden Laschen immer noch umgekehrt anschließen?A: Unmöglich. Die asymmetrische Polarisationslasche kollidiert mit der Kante der ummantelten Leiterplatten-Stiftleisten, wenn sie um 180° gedreht wird, wodurch eine physische Verriegelung entsteht und ein vollständiges Einführen verhindert wird, wodurch Fehler bei der umgekehrten Verdrahtung grundsätzlich vermieden werden.
F6: Ist es notwendig, polarisierende Laschen zu wählen, wenn ich nur einen Anschluss auf der Platine habe?A: Hängt von Ihrem Produktsicherheitsstandard ab. Wenn Ihr Produkt über einen Stromkreis oder eine hochwertige Steuerplatine verfügt, werden dennoch Polarisationslaschen empfohlen, um menschliche Bedienungsfehler bei der Wartung nach dem Kauf zu vermeiden. Für einfache Niederspannungssignalkreise ohne Sicherheitsrisiken ist eine nicht polarisierende Version akzeptabel, um Kosten zu sparen.
