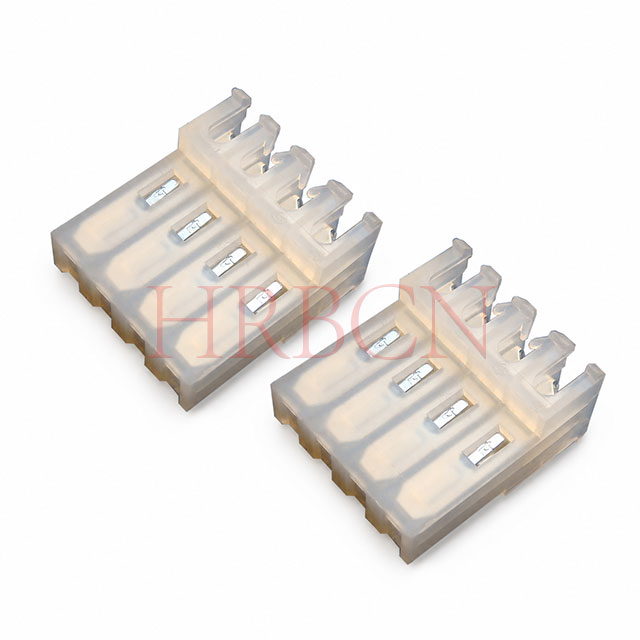

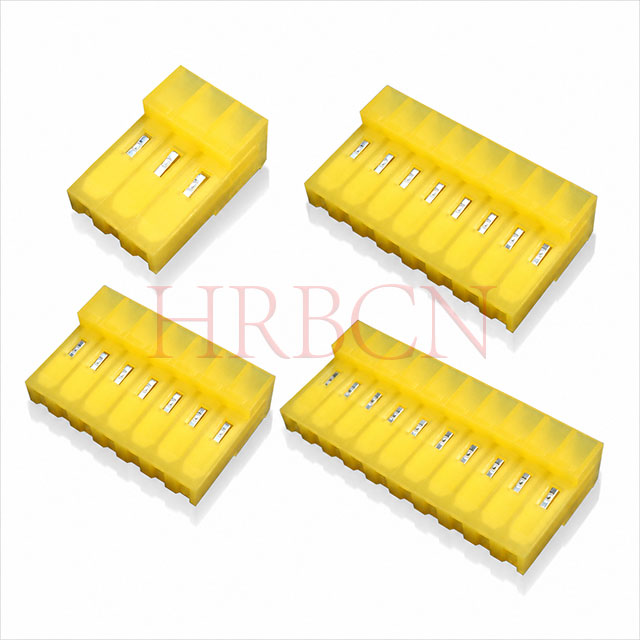

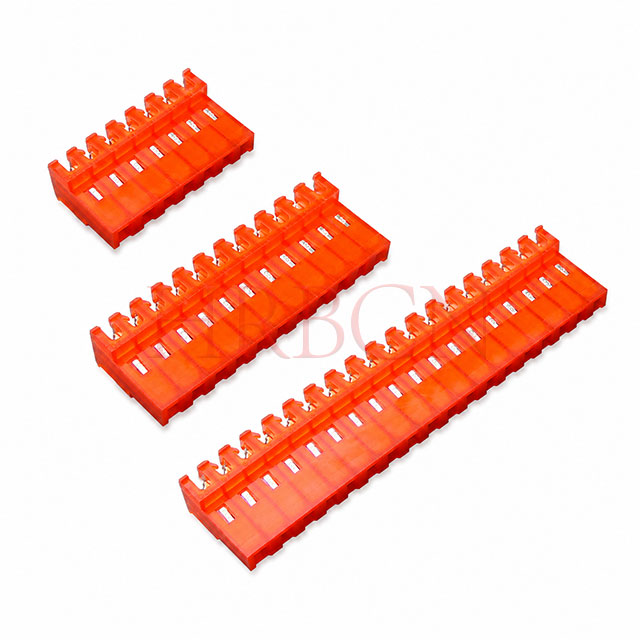

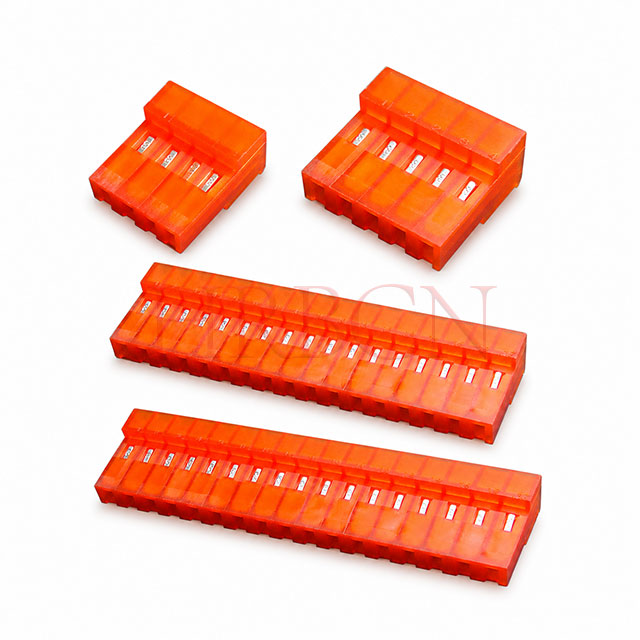

IDC-Stecker mit 3,96 mm Rastermaß ohne Verriegelungsrampe

M7060-Serie IDC-Steckverbinder mit 3,96 mm Rastermaß ohne Verriegelungsrampe, 90°-geschlossenes Ende und 180°-Durchführungsausführung, 2–24 Pins. UL94V-2 Gehäuse aus Nylon 66, Anschlüsse aus Phosphorbronze mit Zinn-/Goldbeschichtung. Farbcodiertes Gehäuse passend für AWG18–AWG24-Drähte. Ideal für Kabel-zu-Kabel- und Kabel-zu-Platine-Verbindungen in Haushaltsgeräten und LED-Beleuchtung.
  • Vollständig RoHS- und REACH-konform
  • UL&cUL-zertifiziert
  • Flammhemmendes Gehäuse gemäß UL 94V-2
Verfügbarkeitsstatus:
Menge:
erkundigen In den Einkaufswagen

  • M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP

  • HRB

  • 8536909000


3,96 Pitch IDC ohne Sperrrampen-Polarisierungslaschen


Steckverbinder mit 3,96-mm-Raster für indirektes Stecken, Schneidklemmtechnik (IDT), für einzelne Leiter, ohne Verriegelungsrampe, mit oder ohne Polarisationslaschen.


HRB P/N-Definition

M7060-NCPR

      ①②③④⑤⑥

①M7060: HRB-Serie

②Ohne R(Leer): Durchlauf um 180°

③N: Anzahl der Pins: 2-24

④C: Gehäusefarbe, siehe untenstehende Diagrammerklärung

⑤P: Ohne Sperrrampe

⑥R: Mit polarisierenden Laschen

C Farbe Drahtgröße
N Natürlich AWG18
O Orange AWG18
Y Gelb AWG20
R Red AWG22
W Weiß AWG24

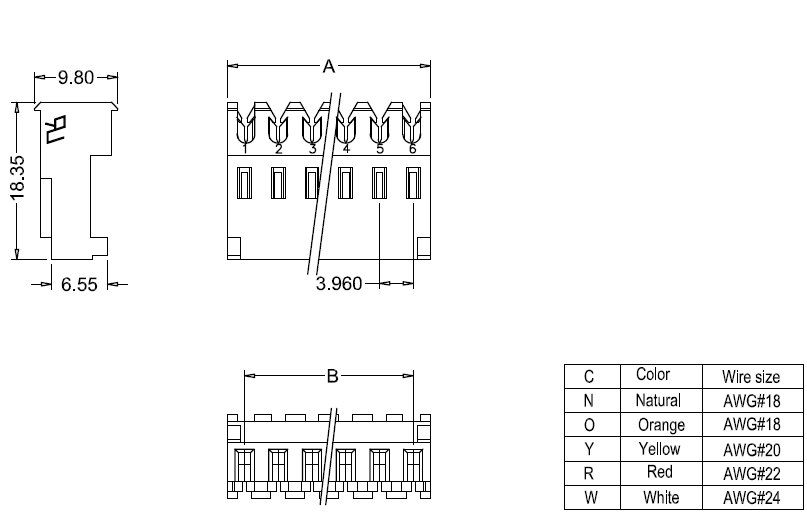

Abmessungen des M7060-NCPR

M7060-NCPR IDC-Abmessungen

Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions
UL94V-2 Schaltungen Dim:  A Dim:  B UL94V-2 Schaltungen Dim:  A Dim:  B UL94V-2 Schaltungen Dim:  A Dim:  B
M7060-2-CPR 2 7.92 3.96 M7060-10-CPR 10 39.60 35.64 M7060-18-CPR 18 71.08 67.32
M7060-3-CPR 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-CPR 19 75.04 71.28
M7060-4-CPR- 4 15.84 11.88 M7060-12-CPR 12 47.37 43.56 M7060-20-CPR 20 78.90 75.24
M7060-5-CPR 5 19.80 15.84 M7060-13-CPR 13 51.33 47.52 M7060-21-CPR 21 82.26 79.20
M7060-6-CPR 6 23.76 19.80 M7060-14-CPR 14 55.29 51.48 M7060-22-CPR 22 86.82 83.16
M7060-7-CPR 7 27.72 23.76 M7060-15-CPR 15 59.35 55.44 M7060-23-CPR 23 90.78 87.12
M7060-8-CPR 8 31.68 27.72 M7060-16-CPR 16 63.31 59.40 M7060-24-CPR 24 94.74 91.08
M7060-9-CPR 9 35.64 31.68 M7060-17-CPR 17 67.12 63.36



HRB P/N-Definition

M7060-NCP

      ①②③④⑤⑥

①M7060: HRB-Serie

②Ohne R(Leer): Durchlauf um 180°

③N: Anzahl der Pins: 2-24

④C: Gehäusefarbe, siehe untenstehende Diagrammerklärung

⑤P: Ohne Sperrrampe

⑥Ohne R (leer): Ohne Polarisationslaschen

C Farbe Drahtgröße
N Natürlich AWG18
O Orange AWG18
Y Gelb AWG20
R Red AWG22
W Weiß AWG24

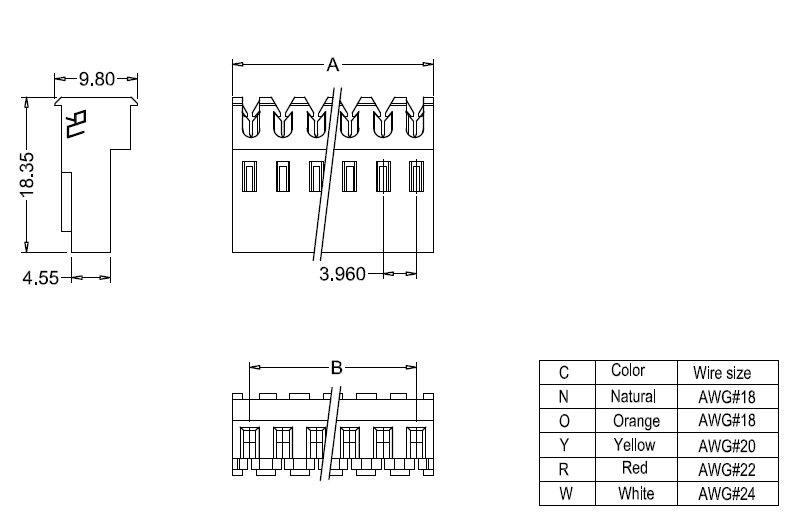

Abmessungen M7060-NCP

M7060-NCP IDC-Abmessungen


Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions
TYP  UL94V-2 Schaltungen Dim:  A Dim:  B TYP  UL94V-2 Schaltungen Dim:  A Dim:  B TYP  UL94V-2 Schaltungen Dim:  A Dim:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




HRB P/N-Definition

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060: HRB-Serie

②R: Geschlossenes Ende 90°

③N: Anzahl der Pins: 2-24

④C: Gehäusefarbe, siehe untenstehende Diagrammerklärung

⑤P: Ohne Sperrrampe

⑥R: Mit polarisierenden Laschen

C Farbe Drahtgröße
N Natürlich AWG18
O Orange AWG18
Y Gelb AWG20
R Red AWG22
W Weiß AWG24

Abmessungen M7060R-NCPR

M7060R-NCPR IDC-Abmessungen

Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions
UL94V-2 Schaltungen Dim:  A Dim:  B UL94V-2 Schaltungen Dim:  A Dim:  B UL94V-2 Schaltungen Dim:  A Dim:  B
M7060R-2-CPR 2 7.92 3.96 M7060R-10-CPR 10 39.60 35.64 M7060R-18-CPR 18 71.08 67.32
M7060R-3-CPR 3 11.88 7.92 M7060R-11-CPR 11 43.41 39.60 M7060R-19-CPR 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-CPR 12 47.37 43.56 M7060R-20-CPR 20 78.90 75.24
M7060R-5-CPR 5 19.80 15.84 M7060R-13-CPR 13 51.33 47.52 M7060R-21-CPR 21 82.26 79.20
M7060R-6-CPR 6 23.76 19.80 M7060R-14-CPR 14 55.29 51.48 M7060R-22-CPR 22 86.82 83.16
M7060R-7-CPR 7 27.72 23.76 M7060R-15-CPR 15 59.35 55.44 M7060R-23-CPR 23 90.78 87.12
M7060R-8-CPR 8 31.68 27.72 M7060R-16-CPR 16 63.31 59.40 M7060R-24-CPR 24 94.74 91.08
M7060R-9-CPR 9 35.64 31.68 M7060R-17-CPR 17 67.12 63.36



HRB P/N-Definition

M7060R-NCP

      ① ② ③④⑤⑥

①M7060: HRB-Serie

②R: Geschlossenes Ende 90°

③N: Anzahl der Pins: 2-24

④C: Gehäusefarbe, siehe untenstehende Diagrammerklärung

⑤P: Ohne Sperrrampe

⑥Ohne R (leer): Ohne Polarisationslaschen

C Farbe Drahtgröße
N Natürlich AWG18
O Orange AWG18
Y Gelb AWG20
R Red AWG22
W Weiß AWG24

Abmessungen M7060R-NCP

M7060R-NCP IDC-Abmessungen


Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions Teile-  Nr.
Dimensions
TYP  UL94V-2 Schaltungen Dim:  A Dim:  B TYP  UL94V-2 Schaltungen Dim:  A Dim:  B TYP  UL94V-2 Schaltungen Dim:  A Dim:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





F1: Welchen Rastermaß hat dieser M7060 IDC-Stecker?

A: Der Abstand beträgt 3,96 mm, eine Standardgröße für Kabelverbindungen mittlerer Leistung.

F2: Verfügt dieser Stecker über eine Verriegelungsrampe?

A: Nein. Dieses Modell ist ohne Verriegelungsrampe konzipiert. Wir haben auch Modelle mit Verriegelungsrampe für Ihre Auswahl.

F3: Welche Ausrichtungen und Pin-Optionen sind verfügbar?

A: Es ist mit einem 90°-geschlossenen Ende und einer 180°-Durchführung erhältlich. Die Pinanzahl reicht von 2 Pins bis 24 Pins. Polarisierende Laschen sind optional, um ein falsches Einsetzen zu vermeiden.

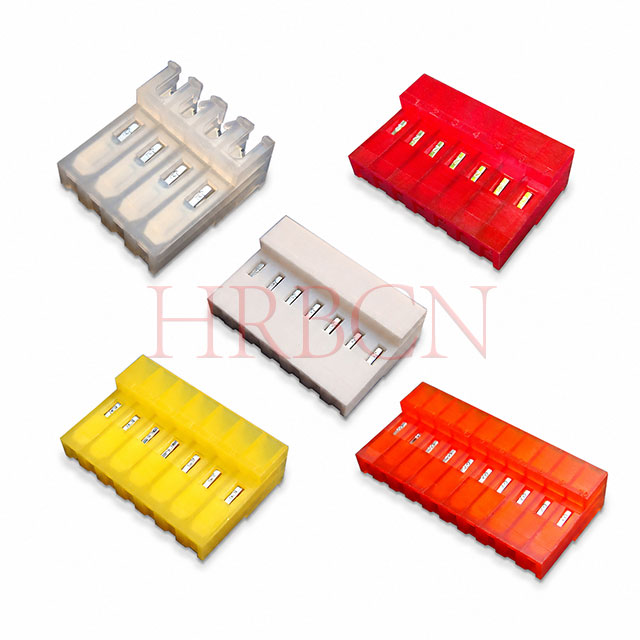

F4: Was bedeuten unterschiedliche Gehäusefarben?

A: Jede Farbe entspricht einem bestimmten Drahtquerschnitt: Natur/Orange für AWG18, Gelb für AWG20, Rot für AWG22, Weiß für AWG24.

F5: Welches Material und welchen Flammschutzgrad gibt es?

A: Gehäuse: Nylon 66, flammhemmend nach UL94V-2; Betriebstemperatur: -25℃ ~ +85℃. Anschlussmaterial: Phosphorbronze.

F6: Was sind die Oberflächenbeschaffenheiten der Anschlüsse?

A: Zwei Optionen: Verzinnung für den allgemeinen Gebrauch und Vergoldung für eine hochzuverlässige Signalübertragung.

F7: Wie lauten die vollständigen elektrischen Spezifikationen?

A: Nennstrom: 5A AC/DC; Nennspannung: 600 V AC/DC; Maximaler Kontaktwiderstand: 3,0 mΩ; Min. Isolationswiderstand: 5000 MΩ; Spannungsfestigkeit: 2200 V AC pro Minute.

F8: Welche Zubehörteile und passenden Teile werden unterstützt?

A: Es passt zu den Leiterplatten-Stiftleisten der Serien M3965 und M3965R für die Kabel-zu-Platine-Verbindung. Zum Schutz vor Staub und Feuchtigkeit sind Gehäuseabdeckungen der Serien M7061 und M7061R erhältlich.

F9: Was ist der Hauptvorteil der IDT-Technologie?

A: Die Isolationsverdrängungstechnologie ermöglicht die Verkabelung ohne Abisolieren der Drähte, was die Montageeffizienz für die Massenproduktion erheblich verbessert.

F10: Was sind die wichtigsten Anwendungsszenarien?

A: Es wird häufig für Kabel-zu-Kabel- und Kabel-zu-Leiterplatten-Verbindungen in Haushaltsgeräten, LED-Beleuchtungskörpern, industriellen Steuergeräten und allgemeinen elektronischen Geräten verwendet.


Aktuelle Bewertung
5A AC DC
Nennspannung
600 V AC DC
Betriebstemperatur
-25 °C bis +85 °C
Kontaktwiderstand
3,0 mΩ max
Isolationswiderstand
5000 MΩ min.
Spannungsbeständig
2200 V AC/Minute
Material
Gehäuse: Nylon66 UL94V-2
Anschluss: Phosphorbronze
Terminal-Finish
Verzinnt
Vergoldet
Orientierung
90°
180°
Drahtgröße
AWG18
AWG20
AWG22
AWG24

Kabel-zu-Platine-Verbindung


  • Entwickelt für die Kombination mit Gehäuseabdeckungen der Serien M7061 und M7061R  , um effektiv zu verhindern, dass Staub, Feuchtigkeit und Fremdkörper freiliegende Kontaktanschlüsse beschädigen .

  • Indirekte Leiterplattensteckung; Passt zu den Leiterplatten-Stiftleisten der Serien M3965 und M3965R , um eine zuverlässige Draht-zu-Platine-Verbindung zu erreichen.

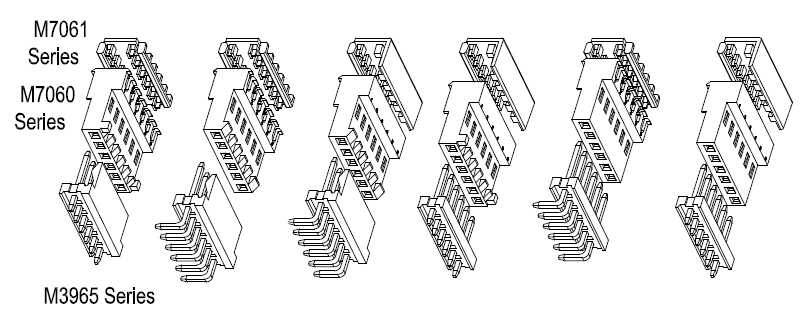

Kabel-zu-Platine-Verbindung der Serie M7060
