F: Wie hoch ist der Kontaktwiderstand dieses wasserdichten 2,0-mm-HRB-Draht-zu-Draht-Steckverbinders?
A: Der Kontaktwiderstand bei niedrigem Signalpegel beträgt zunächst maximal 10 mΩ und nach dem Test maximal 20 mΩ. Es wird im trockenen Kreislauf gemessen
Bedingungen: max. 20 mV, max. 10 mA, wobei der Draht- und Leiterwiderstand von den Messwerten ausgeschlossen ist.
F: Welchen Drahtquerschnitt kann dieser Stecker akzeptieren? Was ist der Isolationsdurchmesserbereich?
A: Dieser Steckverbinder unterstützt Drahtleiter von AWG#22 bis AWG#24, der Außendurchmesser der Drahtisolierung reicht von 1,3 mm bis
1,7 mm.
F: Wie lauten die Temperaturanstiegsspezifikationen für diesen wasserdichten 2,0-mm-Draht-zu-Draht-Steckverbinder HRB?
A: Der Temperaturanstiegstest wird in einer Laborumgebung mit ruhender Luft mit 22 AWG-Draht und 3 A DC-Nennstrom durchgeführt. Der maximal zulässige Temperaturanstieg ΔT beträgt 30°C.
F: Wie lauten die Steck- und Ziehkraftspezifikationen für diesen wasserdichten 2,0-mm-Kabel-zu-Kabel-Steckverbinder HRB?
A: Der Test wird mit 5 ± 2 mm/s durchgeführt, wobei alle Sperren gelöst sind. Die Einsteckkraft pro Stift beträgt maximal 8 N, die Herausziehkraft pro Stift mindestens 0,98 N.

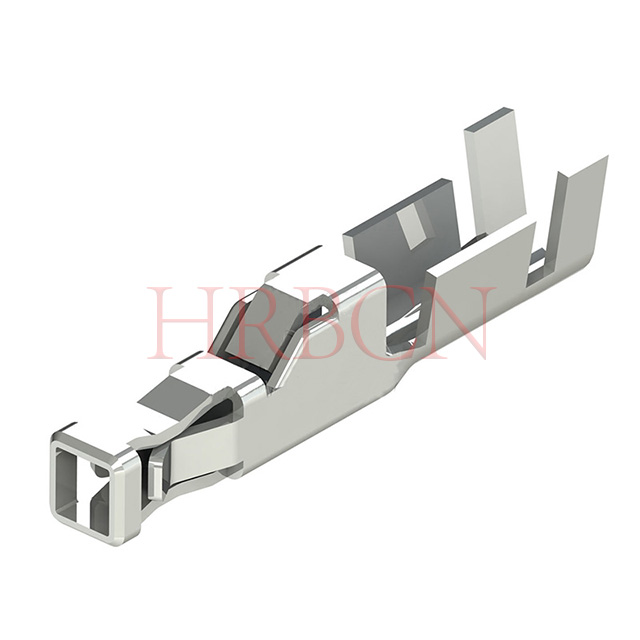

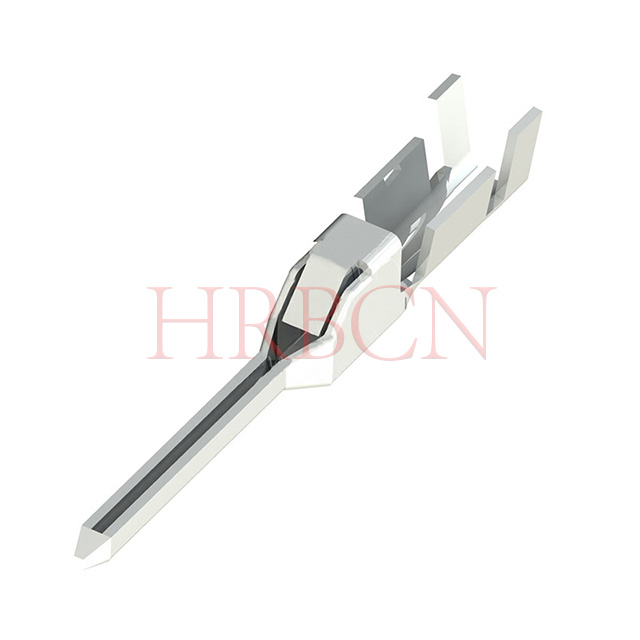

F: Wie groß ist die Haltekraft des Crimp-Anschlusses im Gehäuse dieses wasserdichten HRB-Steckverbinders?
A: Der axiale Auszugstest wird mit 25,4 ± 6 mm/min durchgeführt. Die minimale Klemmenhaltekraft im Gehäuse beträgt 24,5 N.

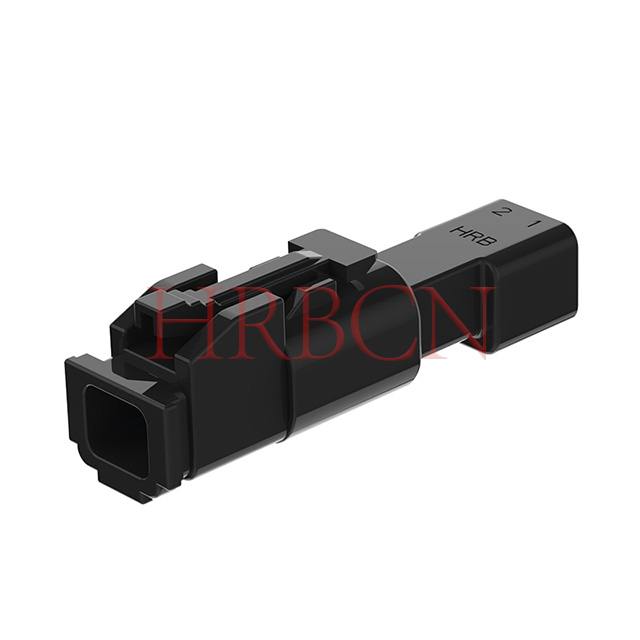

F: Wie hoch ist die Gehäuseverriegelungsfestigkeit dieses wasserdichten HRB-Steckverbinders?
A: Wenden Sie nach dem Zusammenstecken des Steckverbinders eine axiale Ausziehkraft entgegen der Einsteckrichtung mit 1 bis 5 mm/Sek. an. Die Sperrkraft beträgt ≥ 50 N.
F: Welche Vibrationstestanforderungen und welche Vibrationsklasse gelten für diesen wasserdichten HRB-Steckverbinder?
A: Vibrationsklasse V3. Zusammengesteckte Steckverbinder werden auf drei X/Y/Z-Achsen getestet. Sweep 10 Hz ~ 500 Hz und zurück auf 10 Hz innerhalb von 15 Minuten pro Zyklus, 12 Zyklen pro Achse (insgesamt 36 Zyklen), Beschleunigung 98 m/s². Abnahme: kein Schaden; anfänglicher Kontaktwiderstand ≤10 mΩ, endgültiger ≤20 mΩ; elektrische Diskontinuität ≤1 Mikrosekunde.
F: Welche Thermoschocktestanforderungen sind für diesen wasserdichten HRB-Steckverbinder erforderlich?
A: Nicht verbundene Proben durchlaufen 48 Thermoschockzyklen zwischen -40 °C und 105 °C mit einer Verweilzeit von 30 Minuten bei jeder extremen Temperatur. Akzeptanzkriterien: anfänglicher Kontaktwiderstand ≤10 mΩ, endgültiger ≤20 mΩ; anfänglicher Isolationswiderstand ≥1000 MΩ, endgültiger ≥500 MΩ; Kein Ausfall bei 1000 VAC dielektrischer Spannungsprüfung.
F: Welche Hitzebeständigkeitstests (Hochtemperaturalterung) müssen für diesen wasserdichten HRB-Stecker durchgeführt werden?
A: Zusammengesteckte Steckverbinder werden 240 Stunden lang einer Temperatur von 105 °C ausgesetzt. Akzeptanzkriterien: anfänglicher Kontaktwiderstand ≤10 mΩ, endgültiger Kontaktwiderstand ≤20 mΩ.
