Beschreibung:
Das HRB-Kabel-zu-Kabel-, Kabel-zu-Platine-Steckverbindersystem mit Rastermaß 4,14 besteht aus einem Steckverbindergehäuse, einem Crimp-Anschluss und einem Stiftsockel (Wafer), im Allgemeinen aus Crimp-Steckergehäuse, Crimp-Buchsengehäuse, Crimp-Buchsen- und Stecker-Crimpanschlüssen, rechtwinkligen und vertikalen Stiften Header (Wafer).
P1020-2xN-NHK (Nylon UL94V-2, natürliche Farbe) und P1020-2xN-WHK (Nylon UL94V-0, weiße Farbe) Bei der Serie handelt es sich um ein dreireihiges elektrisches Gehäuse mit Buchsensteckern, das in Schaltkreisen von 2 bis 6 Polen erhältlich ist und mit dem Steckeranschluss der Serie T1020 (AWG#18-22; AWG#24-26) verwendet werden kann, sowohl verzinnt als auch vergoldet nach Wahl des Kunden). Passend zu P1010-2×NNH (Nylon UL94V-2, natürliche Farbe) und P1010-2×NWH (Nylon UL94V-0, weiße Farbe) Serie (Draht-zu-Draht-Stecker).
technische Parameter:
1) Nennstrom: 7 A AC, DC
2) Nennspannung: 600 V AC, DC
3) Betriebstemperatur: V2: -25 °C bis +85 °C
V0: -40 °C bis +105 °C
4) Kontaktwiderstand: 10 mΩ max
5) Isolationswiderstand: 1000 MΩ min.
6) Spannungsfestigkeit: 1500 V AC/Minute
7) Material: NylonUL94V-2/NylonUL94V-0
8) Erforderliche Haltekraft für Klemme im Gehäuse: 4,0 kg (min.)
9) Drahtgröße: AWG#18 bis #26
10) cUL-Datei-Nr.: E304945
Bestellinformationen:

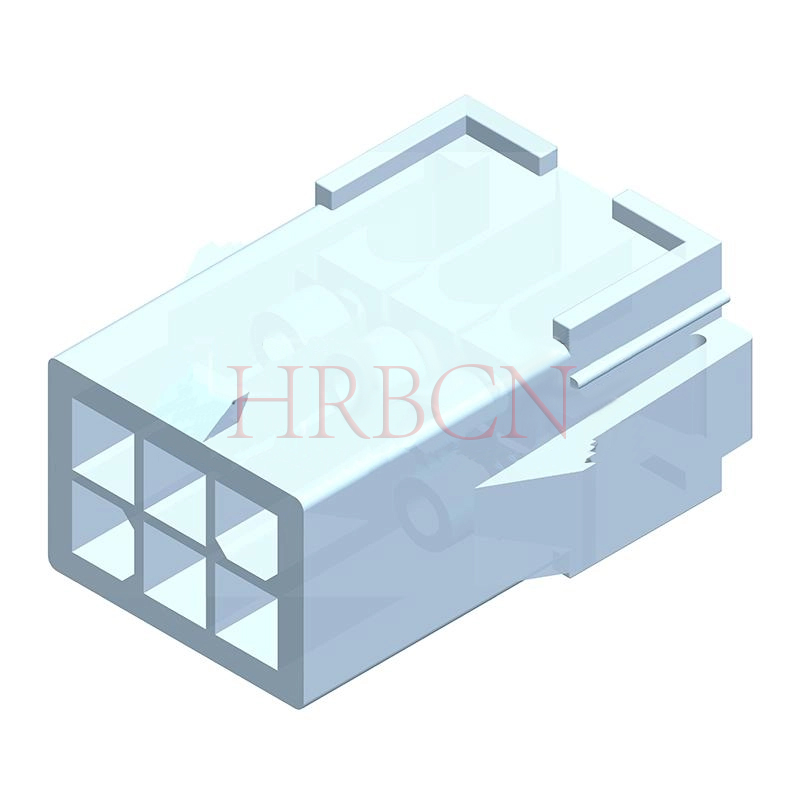

Zweireihiges HRB-Steckergehäuse mit Rastermaß 4,14 mm und Flügeln zur Panelmontage, PA 66 UL94V-0, weiße Farbe, 4- und 6-polig.
P1020-2xN-W-H-K
① ② ③ ④⑤ ⑥
①: HRB-Produktseriennummer
②: Pin-Header-Zeilennummer
③: Anzahl der Stromkreise/Pole pro Reihe
④: Crimpgehäusefarbe: Natur/Weiß
⑤: Steckerart: Gehäuse
⑥: Gehäusestecker mit Laschen für die Panelmontage.
| Teile-Nr. |
| Dimensions | SPQ (Verpackung: Polybeutel) |
| TYP UL94V-2 | TYP UL94V-0 | Schaltungen | Dim: A | Dim: B |
|
| P1020-2×2-NHK | P1020-2×2-WHK | 4 | 4.14 | 10.33 | 500 |
| P1020-2×3-NHK | P1020-2×3-WHK | 6 | 8.28 | 14.47 | 300 |
P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK Katalog.pdf
