F1: Welche Zertifizierungen und Dokumente können Sie für die EU-Exportabfertigung für die M1103-Serie anbieten?
A1: Dieser Wire-to-Wire-Steckverbinder entspricht vollständig RoHS und REACH. Das PA6-Gehäuse ist flammhemmend nach UL94V-0. Für europäische Großbestellungen können wir Materialzertifikate, Sicherheitsdatenblätter, vollständige Leistungstestberichte und Zolldokumente mit dem HS-Code 8536909000 bereitstellen.
F2: Was ist Ihre Standardvorlaufzeit für die Massenproduktion von M1103F- und M1103M-Gehäusen plus passenden Anschlüssen?
A2: Standardgehäuse in Schwarz und Orange sind auf Lager, Lieferung innerhalb von 3–7 Werktagen. Massenbestellungen über 10.000 Stück dauern 15–20 Werktage. Wir verfügen über unabhängige Spritz- und Stanzwerkstätten ohne ausgelagerte Produktion, um stabile Liefertermine zu gewährleisten.
F3: Kann ich kostenlose Muster zur Projektvalidierung erhalten? Wie lauten Ihre Musterversandrichtlinien?
A3: Wir stellen kostenlose kleine technische Muster für OEM-Qualifizierungstests zur Verfügung. Kunden tragen nur die internationalen Frachtkosten. Wir unterstützen die Probenlieferung nach Europa, Südostasien und Nordamerika zur Laborverifizierung.
F4: Sind sowohl die Gehäusefarben Schwarz als auch Orange verfügbar? Können wir bei Großserienbestellungen Sonderfarben anpassen?
A4: Schwarze und orangefarbene Gehäuse sind reguläre Lageroptionen. Bei Bestellungen über 50.000 Stück pro Charge sind kundenspezifische Kunststofffarben zu angemessenen Gebühren für Formänderungen erhältlich.
F5: Kann M1103 importierte wasserdichte Hochstromsteckverbinder ersetzen? Können Sie ein Datenblatt mit Querverweisen bereitstellen?
A5: Ja, die Wire-to-Wire-Serie M1103 ist ein direkter Ersatz für gängige internationale wasserdichte 11-mm-Hochleistungssteckverbinder. Wir können eine vollständige Vergleichstabelle mit Querverweisen bereitstellen, um Sie bei der Optimierung der Stückliste und der Reduzierung der Einkaufskosten zu unterstützen.
F6: Unterstützen Sie eine langfristige Rahmenversorgung für Energiespeicher-, landwirtschaftliche Drohnen- und Automobil-Tier-1-Kunden?
A6: Wir verfügen über stabile Erfahrung in der Massenversorgung und beliefern mehr als 30 Tier-1-Automobilhersteller, Energiespeicher- und Drohnenhersteller. Für langfristige Vertragskunden richten wir einen speziellen Sicherheitsbestand ein, um das Risiko von Materialengpässen zu vermeiden.
Häufig gestellte Fragen zu Technik und Forschung und Entwicklung
F1: Welche AWG-Drahtstärken unterstützt das M1103-Gehäuse? Wie passen die Silikon-Dichtungsstopfen zusammen?
A1: Drei Dichtungsoptionen sind verfügbar: A für AWG6# (Drahtaußendurchmesser 8,00–8,60 mm, blaue Dichtung), B für AWG8# (Außendurchmesser 5,90–6,80 mm, grüne Dichtung), C für AWG10# (Außendurchmesser 3,80–4,60 mm, gelbe Dichtung. Passende Dichtungen sind zwingend erforderlich, um die IPX7-Wasserdichtigkeit aufrechtzuerhalten.
F2: Welche elektrischen Parameter hat dieser 80A-Hochstromstecker? Benötige ich eine Stromreduzierung bei hohen Temperaturen?
A2: Nennstrom 80 A AC/DC max, 600 V AC/DC, Spannungsfestigkeit 2200 V AC/min, Isolationswiderstand ≥2000 MΩ. Für den Dauerbetrieb über 100 °C Umgebungstemperatur empfehlen wir eine Stromreduzierung um 20 %, um eine Überhitzung zu verhindern.

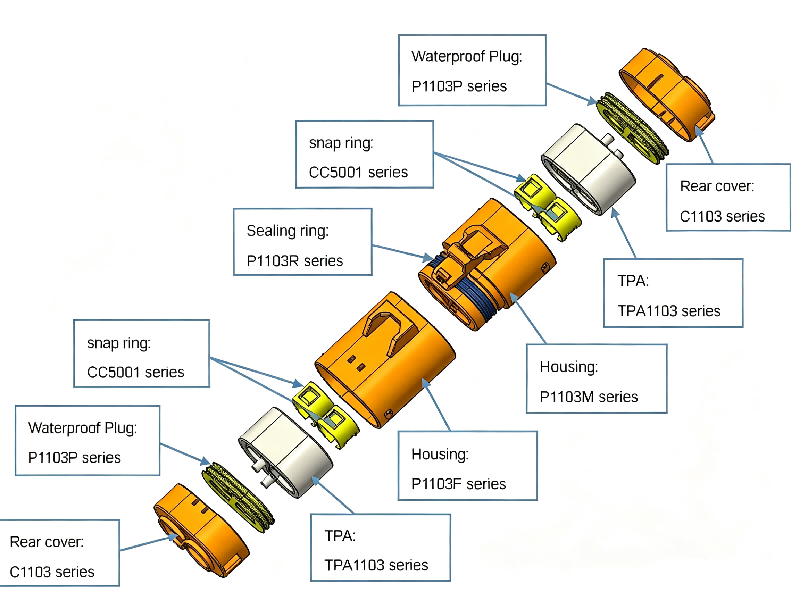

F3: Verfügt M1103 über eine integrierte TPA-Anti-Retention-Struktur? Wie widersteht es einem Vibrationsrückschlag?
A3: Es verfügt über integrierte geformte TPA-Verriegelungsrippen im Gehäuse ohne zusätzliche externe Schnappschnallen. Interne Widerhaken verriegeln die Crimp-Anschlüsse fest, um ein Zurückrutschen bei anhaltenden Vibrationen von Elektrofahrzeugen, Wasserpumpen und Drohnen zu verhindern, wodurch intermittierende Stromkreisfehler effektiv vermieden werden.
F4: Welchem Temperaturbereich kann der Steckverbinder standhalten? Ist das Gehäusematerial für den dauerhaften Außeneinsatz geeignet?
A4: Betriebstemperaturbereich: -40 °C ~ +125 °C. PA6 UL94V-0-Kunststoff verfügt über eine hervorragende Anti-Aging-Leistung und ist ideal für Allwetter-Energiespeicher im Freien, Fahrzeuge und HVAC-Geräte.

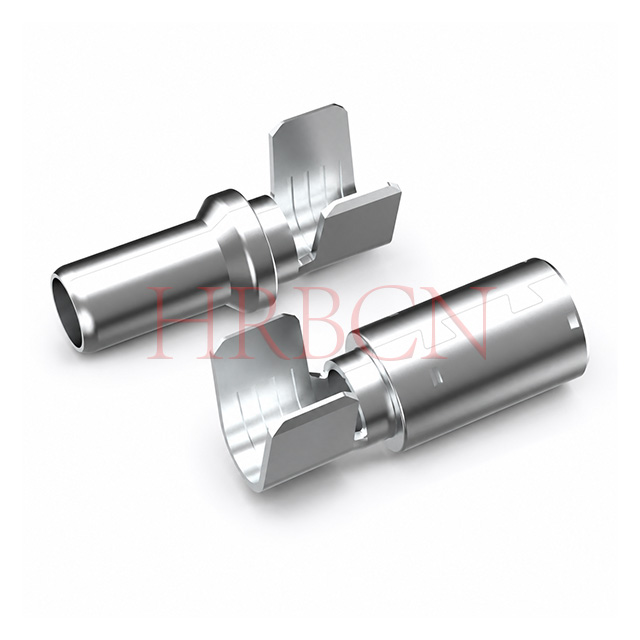

F5: Was ist das Anschlussmaterial und die Beschichtung? Ist es korrosionsbeständig für feuchte oder küstennahe Umgebungen?
A5: Die Anschlüsse bestehen aus einer Kupferlegierung mit Zinnbeschichtung und bieten eine stabile Leitfähigkeit und grundlegende Korrosionsschutzeigenschaften. Für Küstenanwendungen mit hohem Salzgehalt können auf Anfrage maßgeschneiderte vergoldete Anschlüsse entwickelt werden.
F6: Können Sie Crimpspezifikationen, Maßzeichnungen und 3D-STEP-Dateien für die Strukturkonstruktion bereitstellen?
A6: Wir stellen kostenlos offizielle Maßskizzen, Crimp-Parameter-Leitfäden und 3D-Modell-STEP-Dateien für PCB- und mechanisches Design zur Verfügung. Das komplette Stecker-/Buchsengehäuse + Anschluss-Anpassungssystem vereinfacht die Kabelbaumentwicklung.
Allgemeine Anwendungs-FAQs

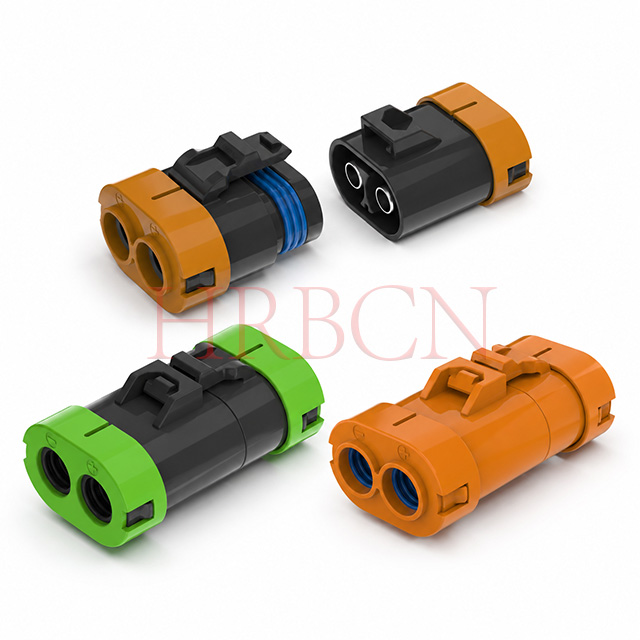

F1: Für welche Szenarien wird der 11,0-mm-Draht-zu-Draht-Stecker M1103 hauptsächlich verwendet?
A1: Weit verbreitet in Energiespeicherschränken für den Außenbereich, tragbaren Kraftwerken, Elektrorollern, Geländefahrzeugen, Yachten, Batterieverkabelungen für landwirtschaftliche Drohnen, Hochleistungs-HLK-Pumpen, industriellen Reinigungsgeräten und der Stromversorgung für Smart City-Außenüberwachung.
F2: Welchen IP-Wasserdichtigkeitsgrad erreicht diese Serie? Kann es in regnerischen, staubigen Außenumgebungen funktionieren?
A2: Standard-Wasserdichtigkeitsgrad IPX7, vollständig abgedichtet mit mehrfarbigen Silikondrahtdichtungen, beständig gegen Regenspritzer und Staubeintritt, geeignet für langfristige, raue Arbeitsbedingungen im Freien.
F3: Unterstützt diese Serie den verstreuten separaten Versand von Gehäusen, Anschlüssen und Dichtungen?
A3: Ja. Stecker-/Buchsengehäuse, Crimpanschlüsse und Dichtungsstopfen unterschiedlicher Spezifikation können je nach den Montageanforderungen des Kabelbaumwerks separat geliefert werden.
F4: Ist ein umspritzter wasserdichter Kabelmontageservice basierend auf der M1103-Serie verfügbar?
A4: Wir unterstützen maßgeschneiderte umspritzte wasserdichte Kabelbäume mit M1103-Anschlüssen für spezielle Industriemaschinen, Energiespeicher und Drohnen-OEM-Projekte.

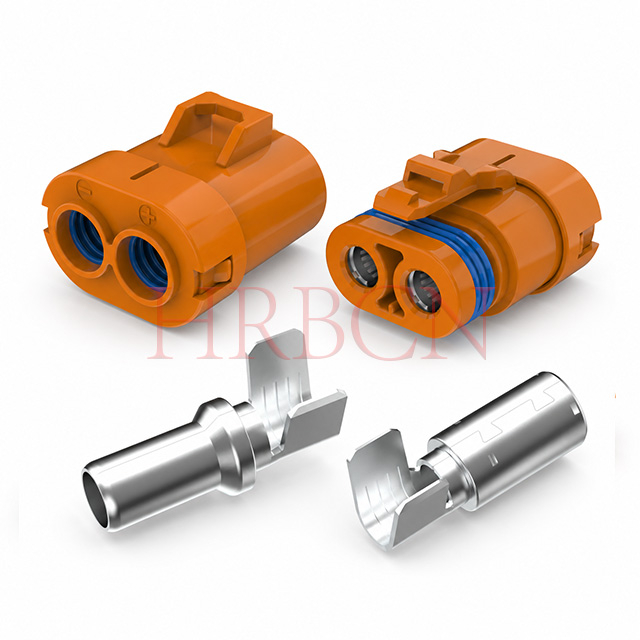

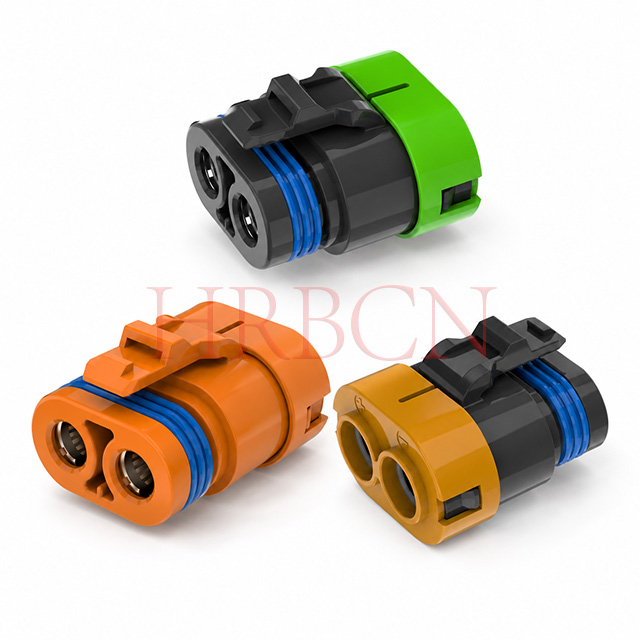

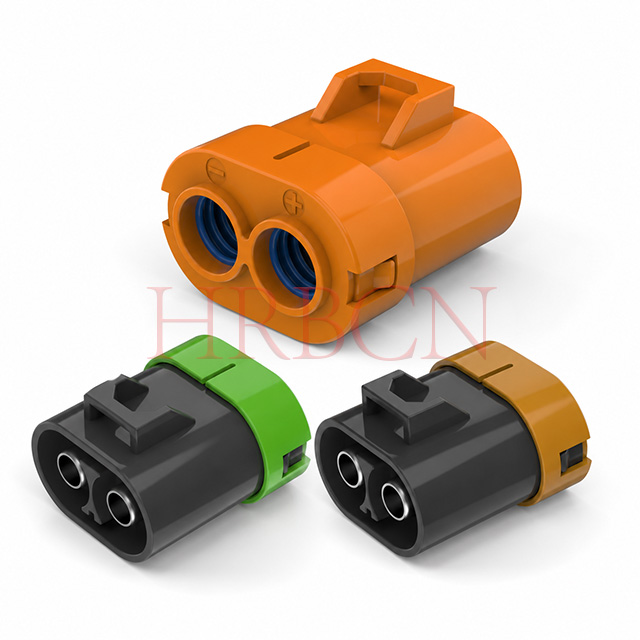

F5: Welche Anschluss-Teilenummern stimmen mit den M1103-Stecker- und -Buchsengehäusen überein?
A5: Steckeranschlussmodell T11019PS, Buchsenanschlussmodell T11020PS; Drei Größenoptionen L/M/S entsprechend AWG6/AWG8/AWG10-Drähten zur passenden Montage.
