Teil 1: Häufig gestellte Fragen zur Einkaufsbeschaffung
F1: Welche Zertifizierungen können Sie für die M1103-Serie vorlegen, um die EU-Exportanforderungen zu erfüllen?
A1: Dieser Wire-to-Board-Steckverbinder ist vollständig RoHS- und REACH-konform. Das Gehäuse besteht aus flammhemmendem Material PA6 UL94V-0; Wir können vollständige Prüfberichte, Materialzertifikate, Sicherheitsdatenblätter und Zolldokumente mit dem HS-Code 8536909000 für die europäische Zollabfertigung anbieten.
F2: Wie lange ist Ihre Standardvorlaufzeit für Massen-OEM-Großbestellungen von M1103M-1x2 und M1103H-1x2?
A2: Reguläre Lagerartikel werden innerhalb von 3–7 Werktagen versendet; Massenproduktionsaufträge über 10.000 Stück dauern 15–20 Werktage. Wir verfügen über voll ausgestattete Spritzguss- und Stanzwerkstätten, um eine stabile Lieferung ohne Verzögerungen bei der Auslagerung durch Dritte zu gewährleisten.
F3: Können wir kostenlose technische Muster zur Projektvalidierung erhalten? Irgendwelche Beispielkosten- und Frachtrichtlinien?
A3: Wir stellen kleine kostenlose Muster für die Qualifizierung von OEM-Projekten zur Verfügung. Kunden decken nur internationale Fracht ab. Wir unterstützen den Versand von Proben nach Europa, Südostasien und in andere globale Regionen für Labortests.
Teil 2: Technische F&E/Anwendungs-FAQs

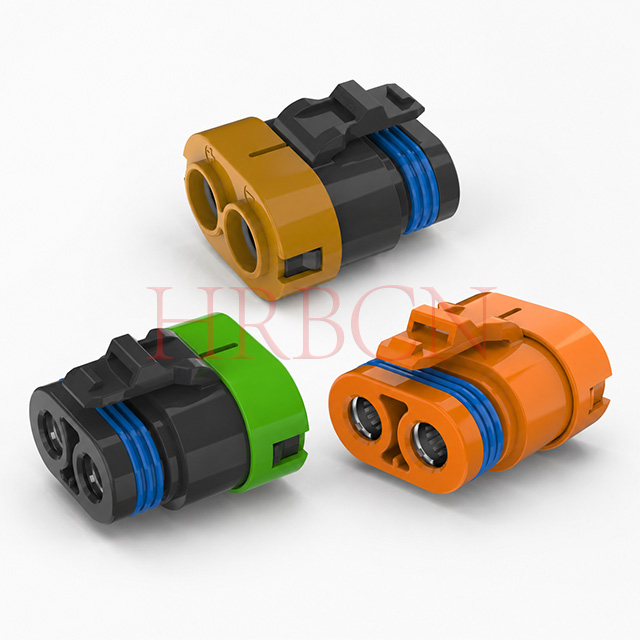

F1: Welche Draht-AWG-Größen unterstützt das M1103-Drahtgehäuse? Wie groß ist der Außendurchmesserbereich für jeden Silikondichtstopfen?
A1: Drei Dichtungsoptionen verfügbar: A für AWG6# (Außendurchmesser 8,00–8,60 mm), B für AWG8# (Außendurchmesser 5,90–6,80 mm), C für AWG10# (Außendurchmesser 3,80–4,60 mm). Wählen Sie eine passende Dichtung, um die Wasserdichtigkeit gemäß IPX7 zu gewährleisten.

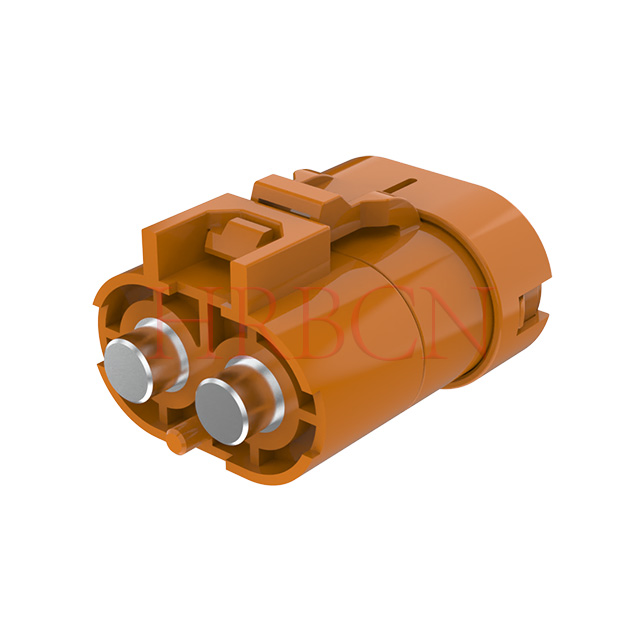

F2: Wie hoch ist die maximale elektrische Nennleistung dieses 2-poligen Kabel-zu-Platine-Steckers? Kann es bei hohen Temperaturen kontinuierlich mit 80 A betrieben werden?
A2: Nennstrom max. 80 A AC/DC, 600 V AC/DC, Spannungsfestigkeit 2200 V AC/min. Bei Dauerbetrieb über 100 °C Umgebungstemperatur empfehlen wir eine Stromreduzierung um 20 %, um eine Überhitzung zu vermeiden.

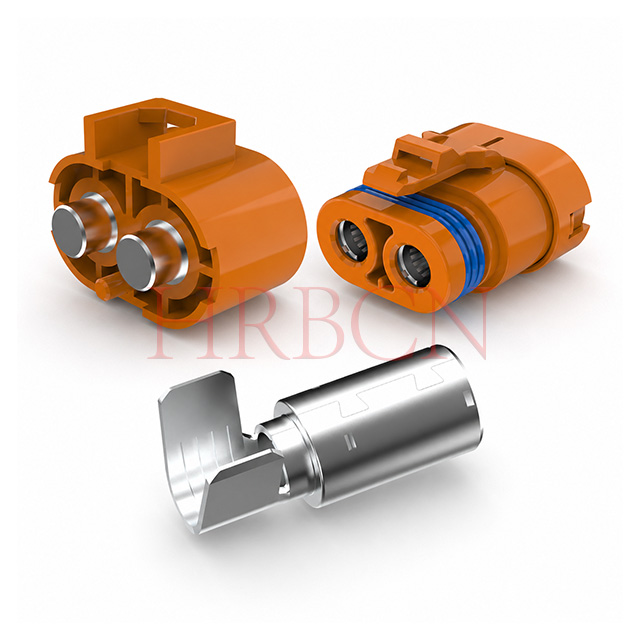

F3: Verfügt diese Serie über eine integrierte TPA-Anti-Retention-Struktur ohne zusätzliche separate Schnappschnallen? Wie verhindert es einen endgültigen Rückzug unter Vibration?
A3: Es verfügt über integrierte, innen geformte TPA-Verriegelungsrippen im Inneren des Gehäuses, es ist keine zusätzliche externe Schnalle erforderlich. Die inneren Widerhaken verriegeln die Crimpanschlüsse fest, um ein Zurückrutschen bei ständiger Vibration von Elektrofahrzeugen, Pumpen und Drohnengeräten zu verhindern und so zeitweilige Stromkreisausfälle zu reduzieren.
F4: Welchem Betriebstemperaturbereich kann der Steckverbinder standhalten? Ist das Gehäusematerial für den Langzeiteinsatz im Außenbereich alterungsbeständig?
A4: Betriebstemperatur: -40 °C ~ +125 °C. Der flammhemmende Kunststoff PA6 UL94V-0 zeichnet sich durch eine gute Wärmealterungsbeständigkeit aus und eignet sich für die Energiespeicherung im Freien sowie für den Einsatz in Fahrzeugen und Klimaanlagen bei jedem Wetter.

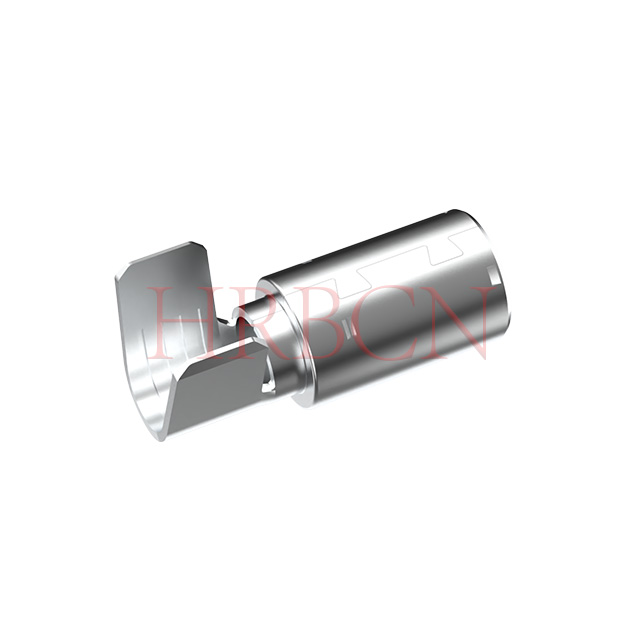

F5: Aus welchem Beschichtungsmaterial bestehen die Anschlüsse? Wie wäre es mit der Korrosionsbeständigkeit für feuchte Küsten- oder regnerische Außenumgebungen?
A5: Die Anschlüsse bestehen aus einer Kupferlegierung mit Verzinnung. Die Verzinnung sorgt für eine stabile Leitfähigkeit und grundlegende Korrosionsschutzeigenschaften. Für Küstenprojekte mit hohem Salzgehalt können wir auf Anfrage vergoldete Anschlüsse individuell anpassen.

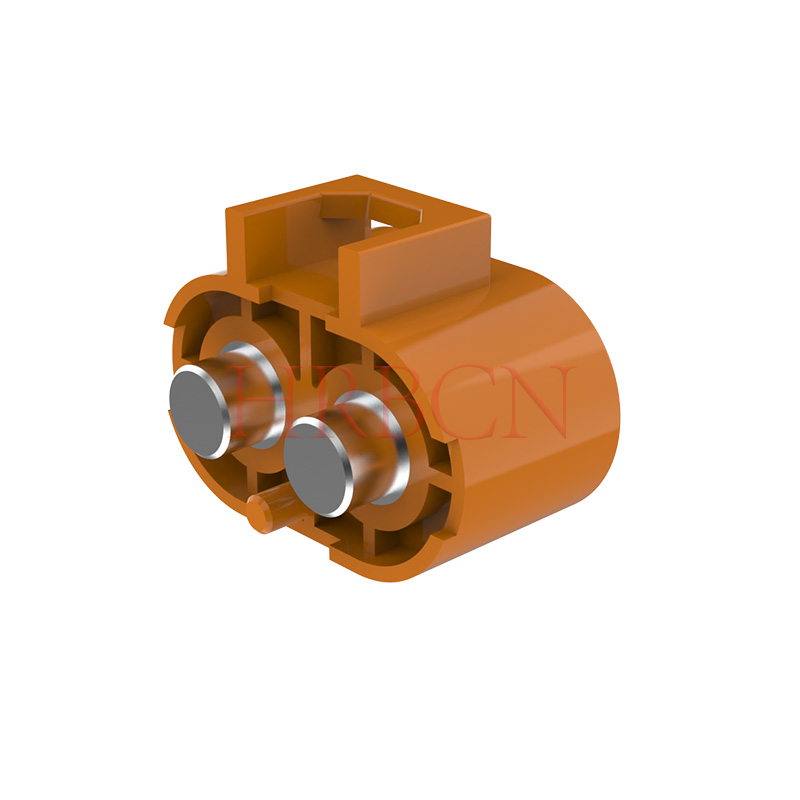

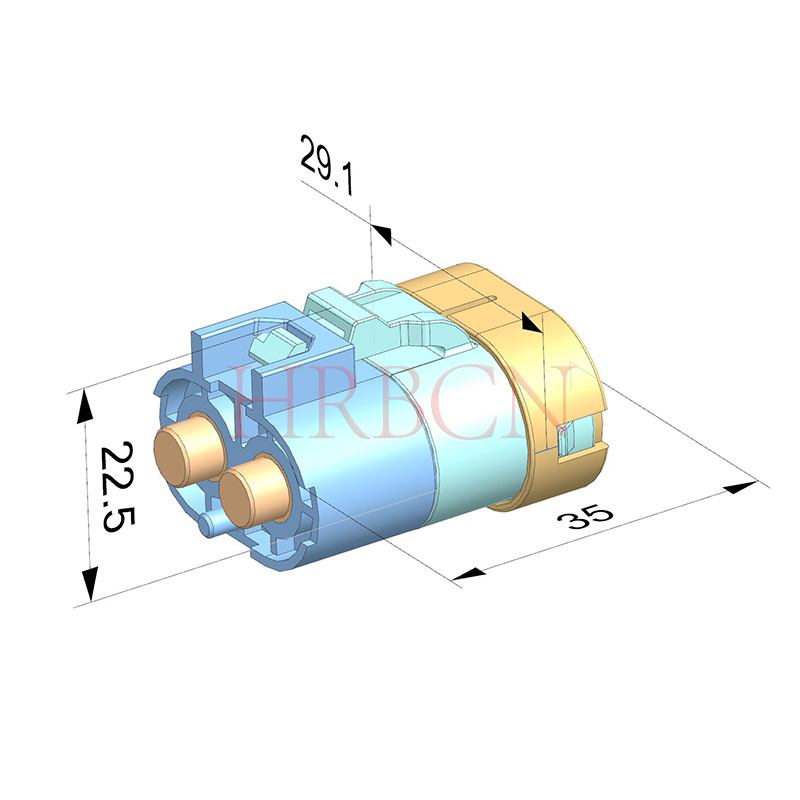

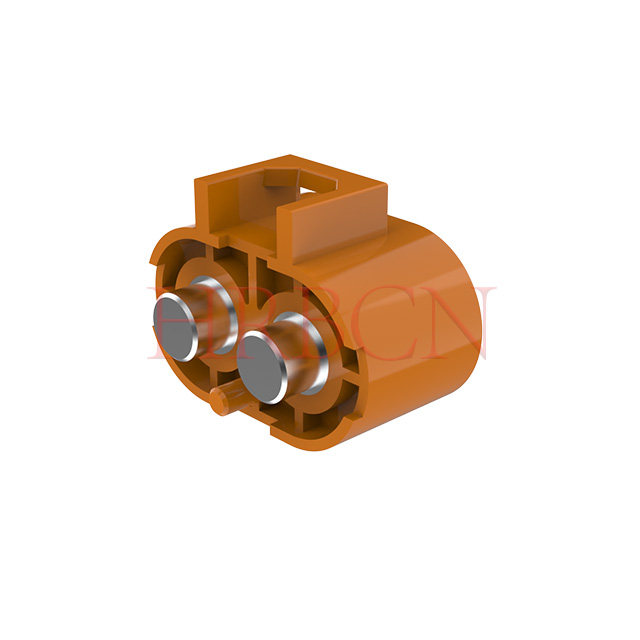

F6: Welches PCB-Layout benötige ich für den M1103H-1x2-Header? Können Sie PCB-Footprint-Zeichnungen und 3D-STEP-Dateien als Designreferenz bereitstellen?
A6: Wir können offizielle Maßzeichnungen, PCB-Footprint-Bibliothek und 3D-Modelldateien kostenlos bereitstellen. Der PCB-Header ist vertikal für die Platinenmontage konzipiert und lässt sich leicht auf Leistungsplatinen von Energiespeicher- und EV-Steuereinheiten anordnen.
