P/N-Definition
M30032WP -N X N -X -X
① ② ③ ④ ⑤

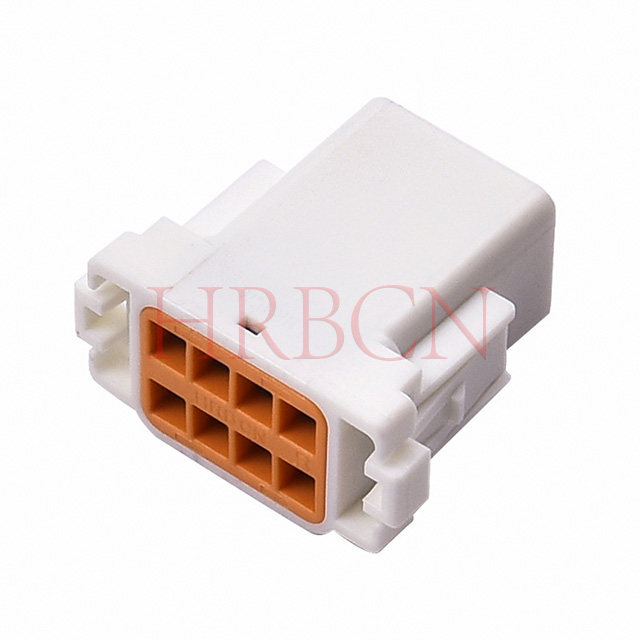

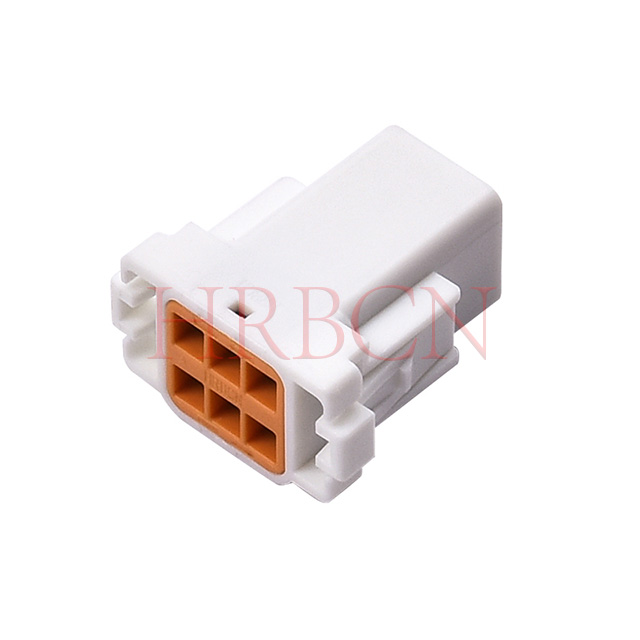

①M30032WP: HRB-Serie, Stecker
②1: einreihig; 2: zweireihig
③N: Anzahl der Pins pro Reihe 2/3/4/5/6 Pins
④Gehäusefarbe: B: Schwarz, W: Weiß, G: Grau
⑤Farbe des Verschlussstopfens:
-GN: Grün (Drahtisolations-Außendurchmesser 1,5–2,1 mm)
Leer: Blau (Drahtisolierung Außendurchmesser 1,6–2,4 mm)
M30033WP -N X N -X -P -X
① ② ③ ④ ⑤⑥
①M30033WP: HRB-Serie, Buchse
②1: einreihig; 2: zweireihig
③N: Anzahl der Pins pro Reihe 2/3/4/5/6 Pins
④Gehäusefarbe: B: Schwarz, W: Weiß, G: Grau

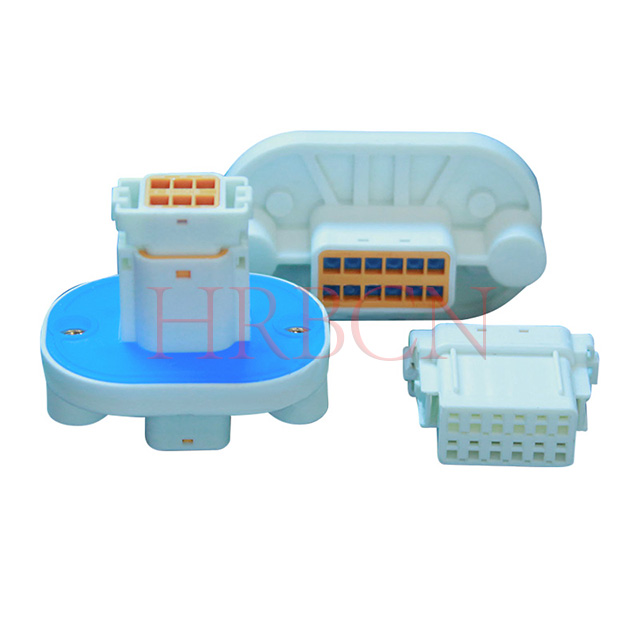

⑤P: Mit Schalttafelmontage
⑥Farbe des Verschlussstopfens:
-GN: Grün (Drahtisolations-Außendurchmesser 1,5–2,1 mm)
Leer: Blau (Drahtisolierung Außendurchmesser 1,6–2,4 mm)
Kernfunktionen
Wasserdichtigkeitsklasse IP67 (IEC 60529), integrierte Silikondichtung für den Einsatz in rauen Umgebungen

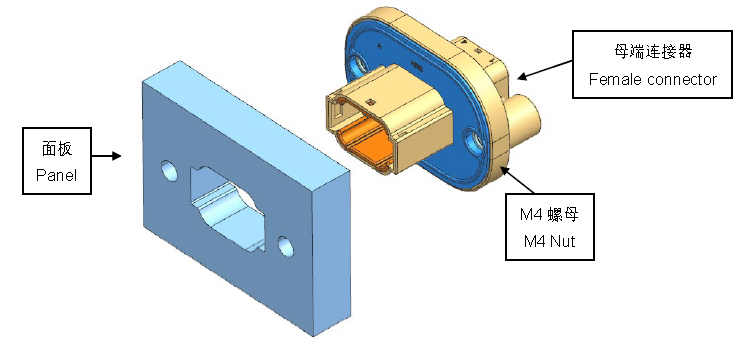

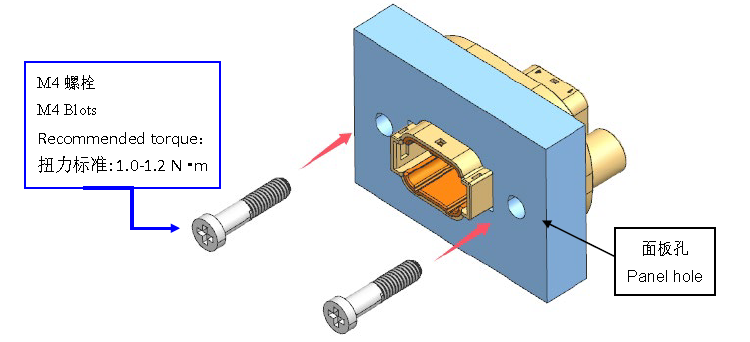

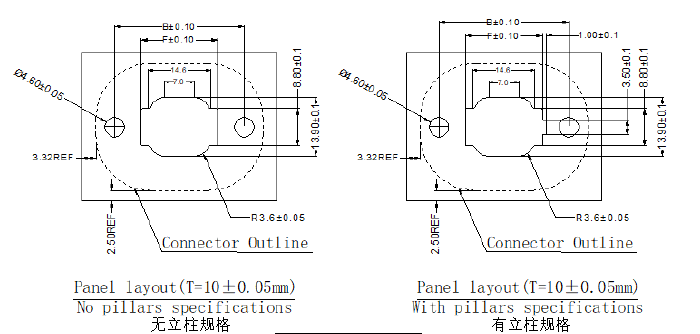

Panel-Montagedesign mit Montageösen für eine sichere Kabel-an-Kabel-Verbindung
Die TPA-Sekundärverriegelung verhindert ein Herausrutschen des Anschlusses bei Vibrationen und Stößen
Gehäuse aus PBT UL94 V-0 und Kontakte aus verzinnter Phosphorbronze, Betriebsbereich -40 °C bis +105 °C
10 A / 250 V Nennleistung, geringer Kontaktwiderstand für stabile Strom- und Signalübertragung
Mehrere Pin-Optionen, passend für AWG 18-22-Drähte, RoHS- und REACH-konform

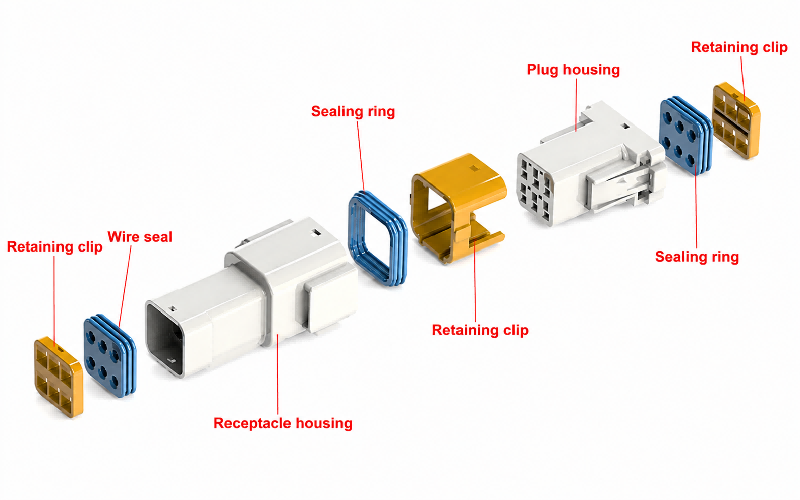

Explosionszeichnung
Wasserdichte Stecker, Halteklammern, Dichtungsringe, Anschlüsse und Stecker-Buchsen-Gehäuse arbeiten zusammen, um eine zuverlässige Kabelendverbindung, Dichtungsschutz und eine stabile Montage zu gewährleisten.
Anwendungsszenarien
Zuverlässige wasserdichte Steckverbinder mit IP-Schutzklasse halten Luftfeuchtigkeit, Staub und Temperaturschwankungen im Freien stand und sorgen für eine stabile Strom- und Signalübertragung für Rasenmäher und Gartengeräte im Freien.
Die robuste Struktur und das Anti-Vibrations-Verriegelungsdesign garantieren eine langfristige, stabile Verbindung von Industriemotoren und verhindern wirksam ein Lösen der Klemmen bei Vibrationen im Dauerbetrieb.
Das kompakte Layout sowie die staub- und wasserdichte Leistung passen sich den komplexen Arbeitsbedingungen in der Landwirtschaft an und unterstützen eine sichere Stromversorgung und Signalsteuerung für Pflanzenschutzdrohnen bei Feldspritzarbeiten.
Die integrierte Dichtungsstruktur verhindert das Eindringen von Regenwasser und Staub und gewährleistet so eine dauerhafte Verbindungsleistung für Landschaftsstrahler bei langfristiger Außeneinwirkung.
Stabile, niederohmige Kontakte und eine Anti-Schock-Struktur entsprechen den Automobilanforderungen und ermöglichen eine präzise Signalübertragung für Fahrzeugtürschloss-Steuerungssysteme.
Die sichere Strombelastbarkeit und die zuverlässige Verriegelungsstruktur unterstützen eine stabile Leistungsabgabe und Steuersignalübertragung und gewährleisten so den täglichen sicheren Betrieb von Mobilitätsassistenzgeräten.
