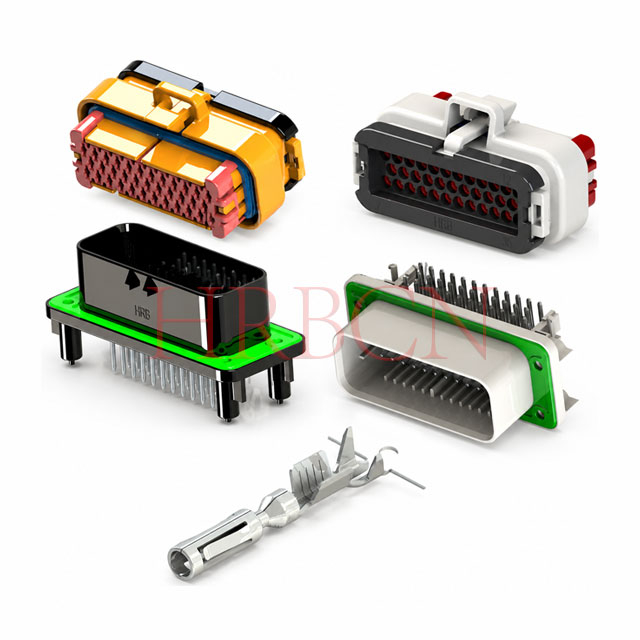

HRB P/N-Definition

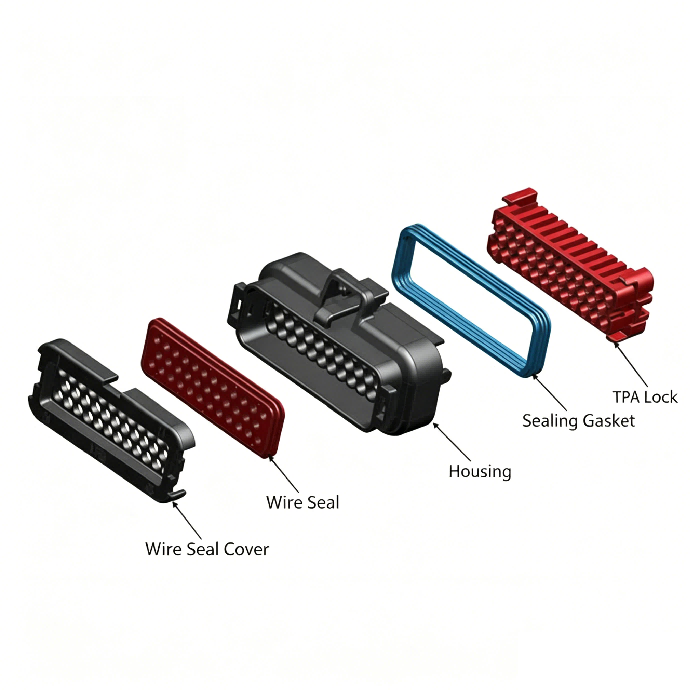

Steckdosengehäuse
A-M4022-NC
① ② ③④
①A: Zertifizierung nach Kfz-Vorschriften
②M4022: HRB-Serie
③N: Anzahl der Pins: 8 Pins, 14 Pins, 23 Pins, 35 Pins
④C: Gehäusefarbe, B: Schwarz; N: Natürlich; G: Grau; Bu: Blau; O: Orange
Anmerkung: Das Gehäuse verfügt über eine farbcodierte mechanische Codierung, die nur das Zusammenstecken mit Leiterplatten-Stiftleisten derselben Farbe ermöglicht, um ein falsches Zusammenstecken zu verhindern.

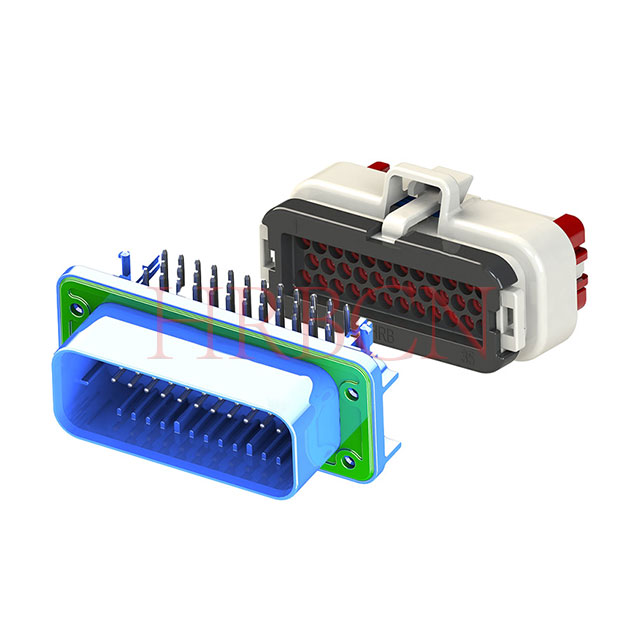

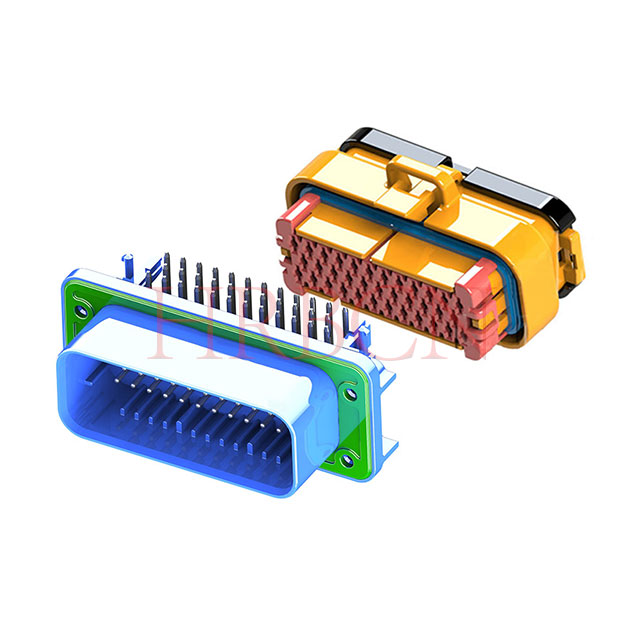

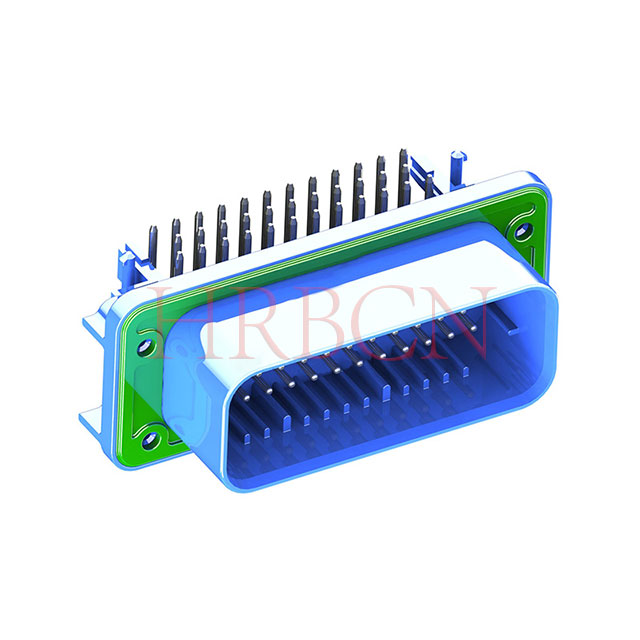

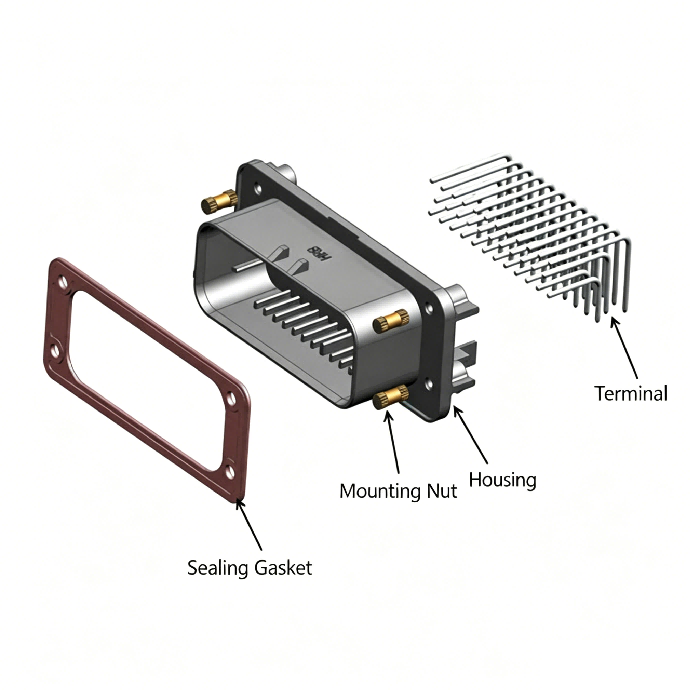

Rechtwinkliger PCB-Header
A-M4021R-N-Nu-C-*
① ② ③ ④ ⑤⑥ ⑦
①A: Zertifizierung nach Kfz-Vorschriften
②M4021: HRB-Serie
③R: Rechter Winkel (90°)
④N: Anzahl der Pins: 8 Pins, 14 Pins, 23 Pins, 35 Pins
⑤Nu: Mit Mutter: M2,5
⑥C: Gehäusefarbe, B: Schwarz; N: Natürlich; G: Grau; Bu: Blau; O: Orange
⑦*: Leer: verzinnt; 03H: Au 5μ'

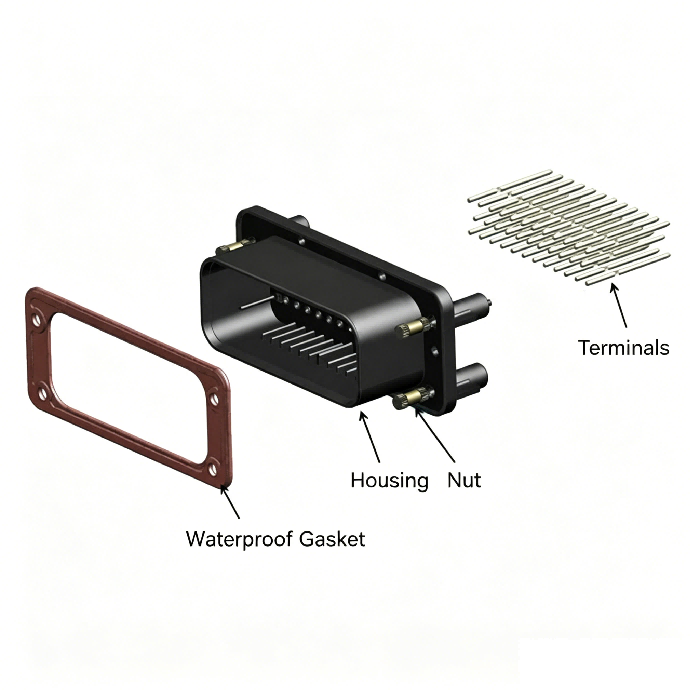

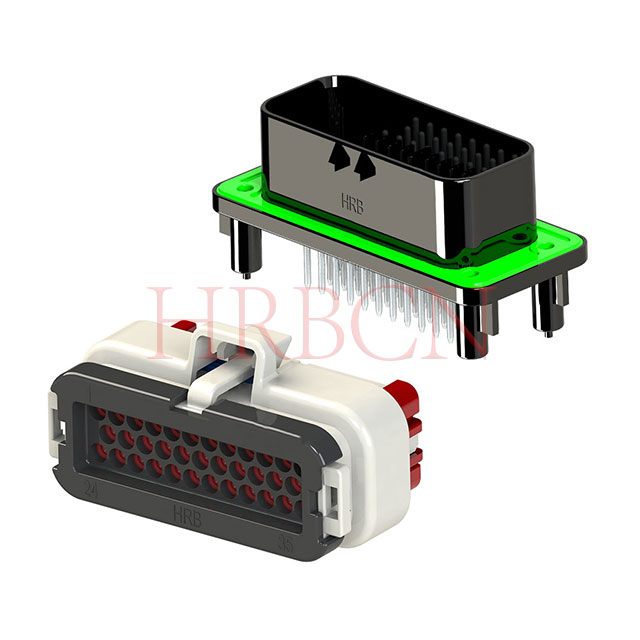

Vertikaler PCB-Header
A-M4021-N-Nu-C-*
① ② ③④ ⑤ ⑥⑦
①A: Zertifizierung nach Kfz-Vorschriften
②M4021: HRB-Serie
③Ohne R (Leer): Vertikal (180°)
④N: Anzahl der Pins: 8 Pins, 14 Pins, 23 Pins, 35 Pins
⑤Nu: Mit Mutter: M2,5
⑥C: Gehäusefarbe, B: Schwarz; N: Natürlich; G: Grau; Bu: Blau; O: Orange
⑦*: Leer: verzinnt; 01H: Au 1μ'; 06H: Au 6μ'
Anmerkung: Der Leiterplatten-Stiftsockel (sowohl 90° als auch 180°) wird über vier metrische Muttern mit einem Nenngewindedurchmesser von 2,50 mm bis 3,00 mm am Gehäuse befestigt. Die passende Schraubenlänge ist anhand der Dicke der Montageplatte zu ermitteln.
Als erster Befestigungspunkt kann zunächst eine beliebige der vier Schrauben festgezogen werden. Vor dem Aufbringen des endgültigen spezifizierten Drehmoments müssen alle vier Muttern mit einem gleichmäßigen Drehmoment von 0,3–0,4 N·m vorgezogen werden, um die Klemmspannung gleichmäßig auf die Baugruppe zu verteilen.

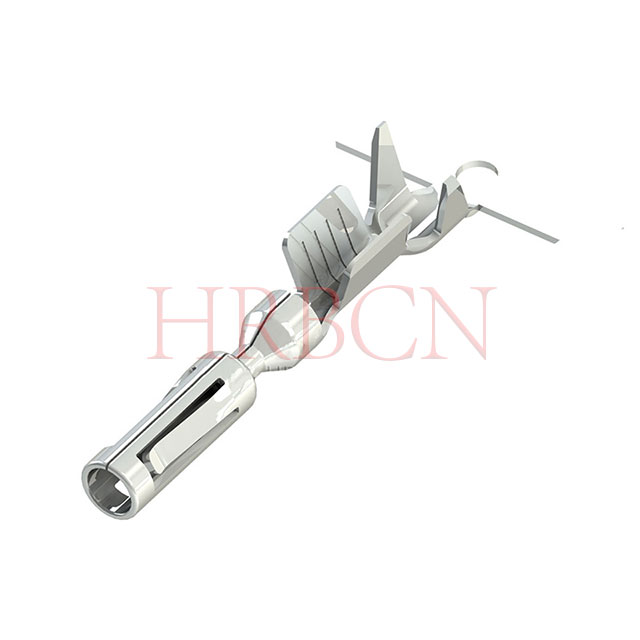

Terminal
T4022PS-*-*
① ②③
①T4022: HRB-Serie
②*: Drahtquerschnittsoptionen: Blank, AWG16-18; S: AWG20-22
③*: Beschichtet: Zuerst plattiert, dann gestanzt: 2: verzinnt; 00H: Vergoldet
Zuerst gestanzt, dann plattiert: 2#: verzinnt
