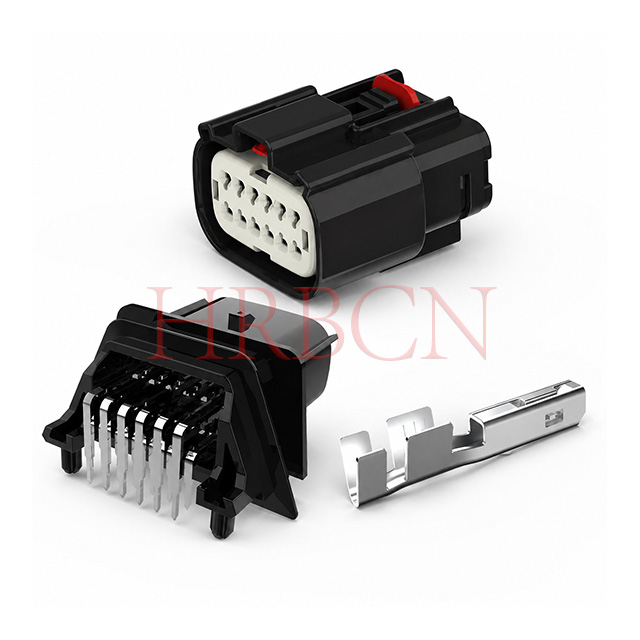

Wasserdichter Kabel-zu-Platinen-Steckverbinder mit 3,5-mm-Raster

P/N-Definition

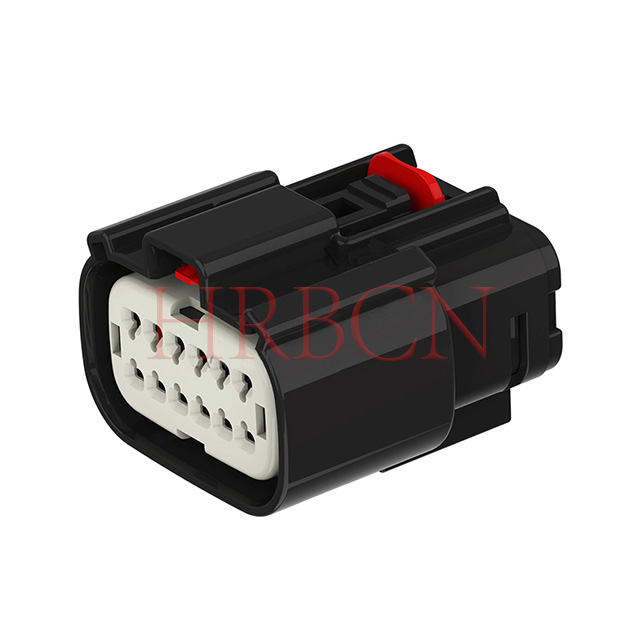

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: HRB-Artikelseriennummer

②: Anzahl der Pins pro Reihe: 2/3/4/6/8/10

③: Codierungscode: A/B/C/D-Typ

④: HSG-Farbe: B: Schwarz, Y: Gelb, LG: Hellgrau, DG: Dunkelgrau, SG: Steingrau, N: Natur

⑤: Farbe der Ringdichtung: GN: grün, R: rot

⑥: C: Mit CPA, Leer: Ohne CPA

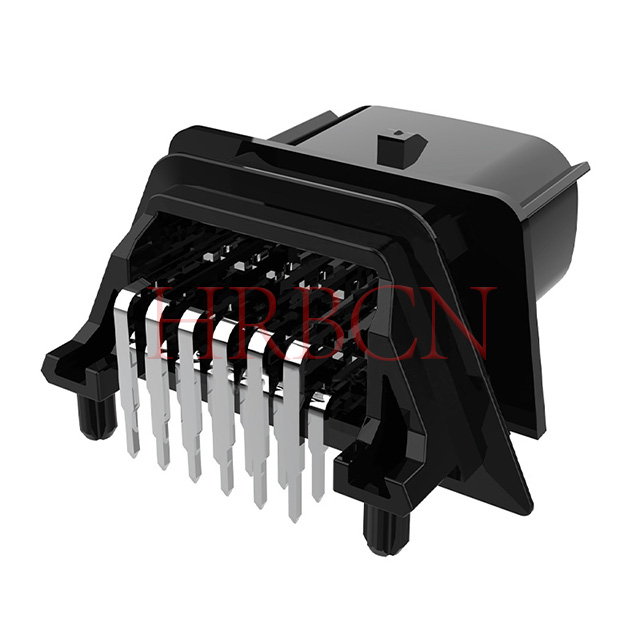

A-M35009-2xN-XC

        ①            ② ③④

①: HRB-Artikelseriennummer

②: Anzahl der Pins pro Reihe: 2/3/4/6/8/10

③: Codierungscode: A/B/C/D-Typ

④: Farbe: Schwarz, Hellgrau, Dunkelgrau, Steingrau;

PCB-Layout-Spezifikation

Steckverbindertyp: PCB-Stiftleiste mit Lötfahnenkabelbaum

Empfohlene Leiterplattendicke: 1,60 mm

Montageausrichtung: 90° rechtwinklige horizontale Leiterplatteninstallation

Compliance-Standard

• Entspricht der Automobilspezifikation LV214

• Vollständig RoHS- und REACH-konform

• TÜV-zertifiziert

Wichtige Produktvorteile

1. Doppelte IP67- und IP69K-Versiegelung, widersteht industrieller Hochdruckreinigung und Regen/Staub im Freien

2. 90° rechtwinkliges Lötfahnen-Design, perfekte Passform für 1,6 mm Standard-Leiterplatten

3. Die optionale CPA-Sekundärverriegelung verhindert ein Herausrutschen des Terminals bei langfristigen Vibrationen

4. Multi-Typ-Schlüsselcodes (A/B/C) verhindern Querschlüsse

5. Der große Temperaturbereich passt sich der Überwachung von Automobilmotoren, landwirtschaftlichen Maschinen und der Außenüberwachung an

6. Vollständige Zertifizierungen: Automobilstandard LV214, TÜV, RoHS, REACH-konform

7. Mehrere Gehäusefarben zur Identifizierung der Schaltkreise
