Wasserdichter Wire-to-Wire-Steckverbinder der Serie A-M3500 gemäß IP67 und IP69K mit Schalttafelmontage | HRB

P/N-Definition

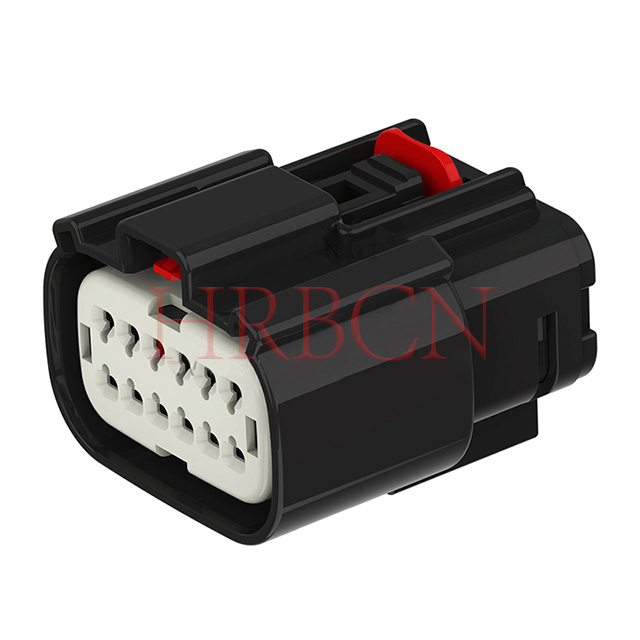

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: HRB-Artikelseriennummer

②: Anzahl der Pins pro Reihe: 2/3/4/6/8/10

③: Codierungscode: A/B/C/D-Typ

④: HSG  -Farbe: B: Schwarz, Y: Gelb, LG: Hellgrau, DG: Dunkelgrau, SG: Steingrau, N: Natur

⑤: Farbe der Ringdichtung: GN: grün, R: rot

⑥: C: Mit CPA, Leer: Ohne CPA

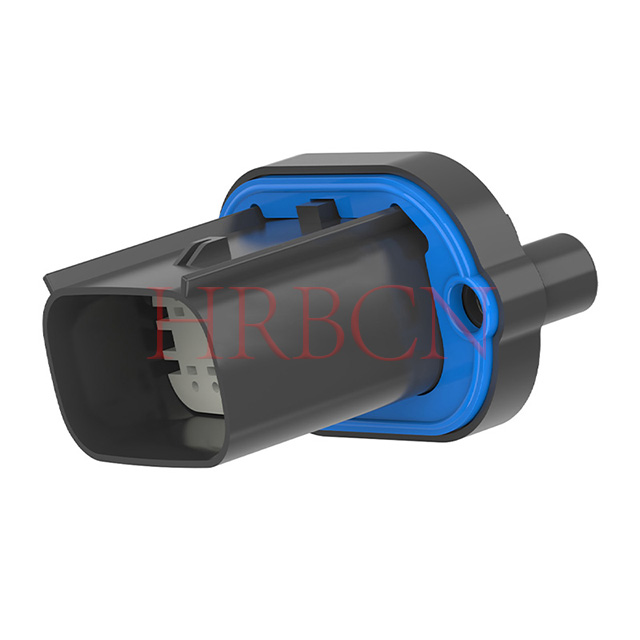

A-M35008-2xN-XX

        ①            ② ③④

①: HRB-Artikelseriennummer

②: Anzahl der Pins pro Reihe: 2/3/4/6/8/10

③: Codierungscode: A/B/C/D-Typ

④: Ohne Mutternfarbe: B: Schwarz, LG: Hellgrau, DG: Dunkelgrau, SG: Steingrau;

      Mit Nussfarbe: C: Schwarz, D:  Hellgrau, E: Dunkelgrau, F: Steingrau;

Drehmomentspezifikation für Plattenschrauben

Standardmäßiges manuelles Anzugsdrehmoment:

M3-Schraube: 0,6–0,8 N·m

M4-Schraube: 1,0–1,2 N·m

Kunden müssen die tatsächliche Schraubengröße und den tatsächlichen Schraubentyp testen, um die Eignung für ihre spezifische Anwendung zu überprüfen.

Hauptvorteile

1. Doppelter IP67- und IP69K-Schutz, beständig gegen industrielle Hochdruckreinigung

2. Zwei Installationsarten: Inline-Draht-an-Draht- und Flanschplattenmontage für die Schrankmontage

3. Die A/B/C/D-Farbkodierung verhindert falsches Zusammenstecken verschiedener Schaltkreise

4. Die optionale CPA-Sperre verbessert die Anti-Backout-Leistung des Terminals bei Vibration

5. Der große Temperaturbereich passt sich rauen Motor-, Außen- und landwirtschaftlichen Umgebungen an

6. Mehrere Gehäuse- und Dichtungsfarben zur Unterscheidung der Schaltkreise

7. Standardmäßiges M3/M4-Montageschraubendrehmoment für eine stabile Plattenmontage
