P/N-Definition
M20032 -1X 4-W -SP
① ② ③ ④ ⑤
①M20032: HRB-Serie, Stecker
②1: einreihig;
③4: Anzahl der Pins
④W: Gehäusefarbe ist weiß
⑤SP: Mit Ohrenschutzblende
M20036R -1X 4-W -SP
① ② ③④ ⑤

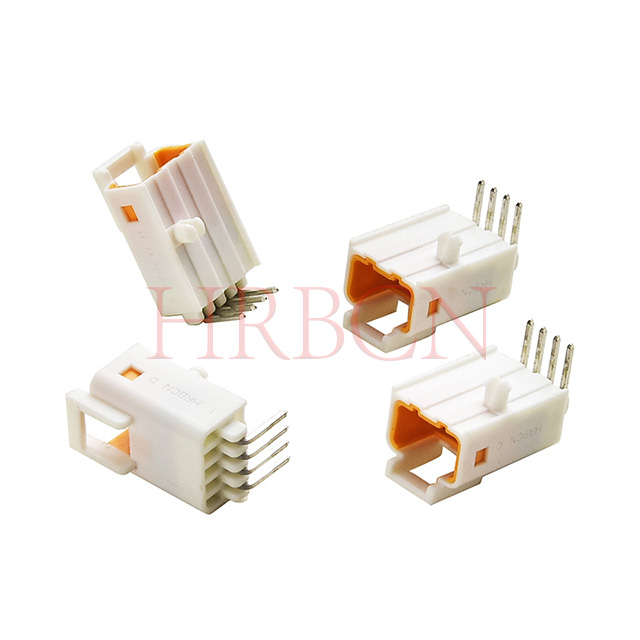

①M20036R: HRB-Serie, 90°-Leiterplatten-Stiftleiste
②1: einreihig;
③ 4: Anzahl der Pins
④ W: Gehäusefarbe ist weiß
⑤SP: Mit Ohrenschutzblende
Hauptmerkmale
- Wasser- und staubdicht gemäß IP67 gemäß IEC 60529 für den Einsatz in rauen Umgebungen
- 90° rechtwinkliger L-förmiger PCB-Header, spart vertikalen PCB-Montageplatz für Geräte mit kompaktem Layout
- Verriegelungsohr-Schutzblech (SP-Version): Schützt den Verriegelungsmechanismus vor unbeabsichtigten Stößen und Druckschäden
- Die TPA-Sekundärverriegelung verhindert ein Herausrutschen des Anschlusses bei Vibration und Stößen und sorgt so für eine stabile Langzeitverbindung
- Flammhemmendes Gehäuse aus PBT UL94 V-0, Kontakte aus verzinnter Phosphorbronze, großer Temperaturbereich von -40 °C bis +130 °C
– Nennstrom 3 A / 100 V DC/AC, kompatibel mit AWG 22-24-Kabeln
- Integrierte Silikondichtelemente für zuverlässige Wasserdichtigkeit
– RoHS- und REACH-konform
Anwendungsfelder
Wasserdichte HRB-Steckverbinder werden häufig in zahlreichen Anwendungsszenarien unter rauen Bedingungen eingesetzt und liefern ein stabiles Signal
Kraftübertragung für Outdoor- und mobilitätsorientierte Geräte.
- Outdoor-Ausrüstung : Rasenmäher und andere Gartenmaschinen halten Staub, Feuchtigkeit und Temperaturschwankungen im Freien stand.
- Fahrzeug-360°-Surround-System : Panorama-Bildgebungssysteme für Kraftfahrzeuge, zuverlässige Verbindung für das Kamerasignal im Fahrzeug
Übertragung.
- Landwirtschaftliches UAV : Landwirtschaftliche Sprühdrohnen, beständig gegen Feuchtigkeit, Staub und raue Umgebungsbedingungen auf dem Bauernhof.
- Kfz-Rückfahrkamera : Kabelbaum der Kfz-Rückfahrkamera, stabile Signalausgabe für Fahrzeugsichtkomponenten.
- Outdoor-Fahrräder : E-Bikes und Outdoor-Fahrräder, langlebige Verbindung für Strom- und Signalkreise.
- Elektrorollstuhl : Elektromobilitätsrollstühle garantieren eine sichere und zuverlässige Stromverbindung für Mobilitätshilfen.
