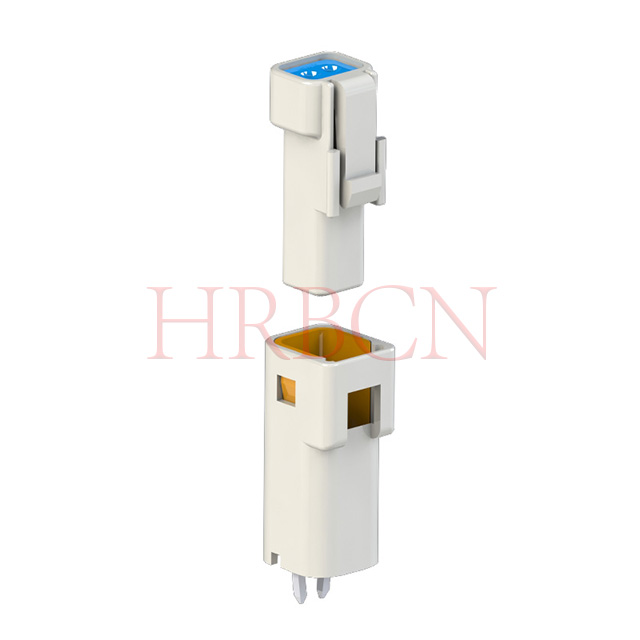

F: Welche Stiftausrichtung hat dieser zweireihige wasserdichte 2,0-mm-Draht-zu-Platine-Steckverbinder?
A: Diese Serie verfügt über einen geraden vertikalen 180°-Leiterplatten-Header, der sich von der rechtwinkligen 90°-Version unterscheidet. Es ist für den vertikalen Durchgang konzipiert.
Lochlöten auf Leiterplatten.
F: Welcher Kabelquerschnitt ist mit diesem zweireihigen wasserdichten Kabel-zu-Platine-Steckverbinder kompatibel?
A: Es werden AWG 22-24-Drähte akzeptiert. Bitte wählen Sie passende Silikon-Drahtdichtungen basierend auf dem tatsächlichen Drahtaußendurchmesser aus.
F: Behält dieser zweireihige Steckverbinder die IP67-Leistung nach vollständigem Stecken bei?
A: Ja. Es erreicht die Schutzart IP67 gemäß IEC 60529, wenn es vollständig gesteckt und mit entsprechenden Kabeldichtungen montiert ist. Nicht geeignet für
kontinuierliches Eintauchen in tiefes Wasser.

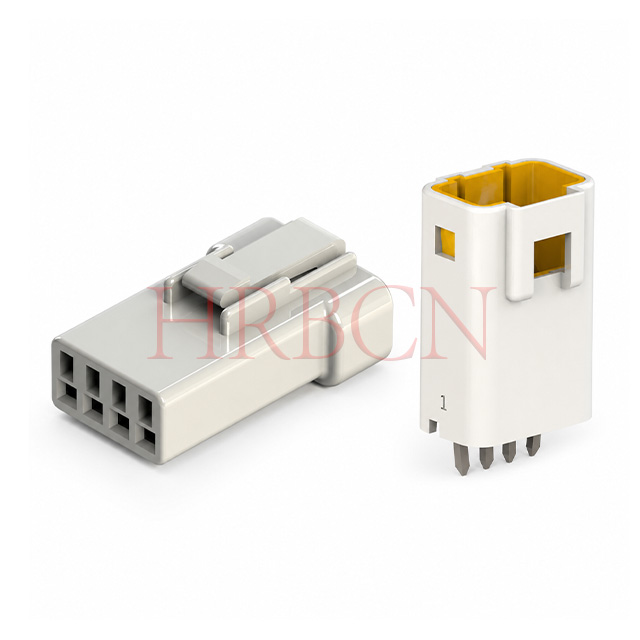

F: Welche Pinzahlen sind für die M20036-2XN-W-Serie verfügbar?
A: Zweireihige Konfigurationen mit 3 Pins oder 4 Pins pro Reihe sind verfügbar, nämlich 2×3-Pin- und 2×4-Pin-Optionen.
F: Wie groß ist die Steck- und Ziehkraft für diesen wasserdichten 2,0-mm-Kabel-zu-Platine-Steckverbinder?
A: Die maximale Einsteckkraft pro Stift beträgt 8 N und die minimale Herausziehkraft pro Stift beträgt 0,98 N. Testbedingung: Test mit gelösten Verriegelungen bei einer Geschwindigkeit von 5 ± 2 mm/Sek. Übermäßige Steckkräfte können Gehäuse oder Anschlüsse beschädigen.

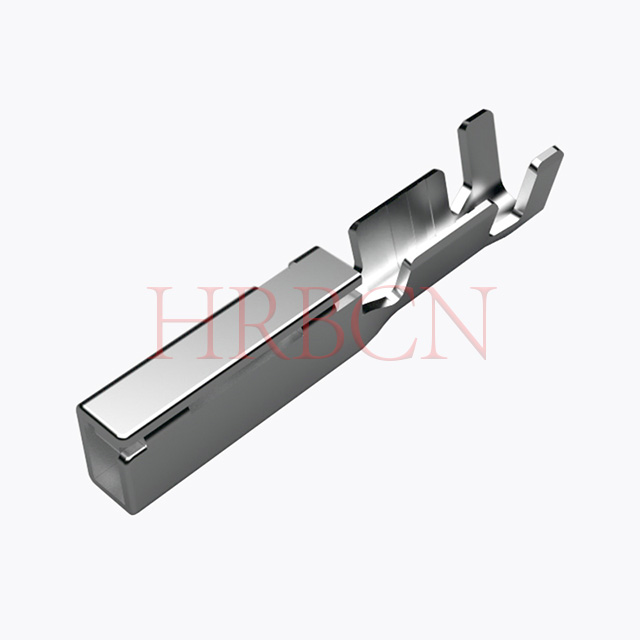

F: Wie viel Klemmhaltekraft kann das Gehäuse bieten?
A: Die Mindesthaltekraft der Crimp-Klemme im Gehäuse beträgt 24,5 N. Sie verhindert, dass sich die Klemmen bei Vibration, Stoß und Drahtzugbeanspruchung lösen. Eine unsachgemäße Einführung des Terminals verringert die Halteleistung.
F: Wie stark ist die Verriegelung des Steckergehäuses?
A: Die formschlüssige Gehäuseverriegelungsfestigkeit beträgt ≥50 N, getestet durch axiales Ziehen zusammengesteckter Steckverbinder mit 1-5 mm/s. Die robuste Verriegelungsstruktur gewährleistet eine stabile Verbindung unter rauen Vibrationsumgebungen.
F: Welche Vibrationsfestigkeit bietet dieser wasserdichte 2,0-mm-Stecker?
A: Der zusammengesteckte Steckverbinder widersteht einem Vibrationsdurchlauf von 10 Hz bis 500 Hz, 15 Minuten pro Zyklus, 12 Zyklen in jeder der drei zueinander senkrechten Richtungen (insgesamt 36 Zyklen, ca. 9 Stunden). Nach dem Test: kein äußerer Schaden, Kontaktwiderstand ≤20 mΩ und vorübergehende Unterbrechung ≤1 Mikrosekunde.
F: Welchen mechanischen Stößen kann der Steckverbinder standhalten?
A: Es übersteht einen halben Sinusstoß von 50 g und 11 ms, der in den Achsen ±X, ±Y, ±Z ausgeübt wird (insgesamt 18 Stöße). Der Kontaktwiderstand nach dem Test bleibt ≤20 mΩ mit einer Unterbrechung von ≤1 Mikrosekunde und gewährleistet so eine zuverlässige Signal-/Leistungsübertragung unter Aufprallbedingungen.
F: Wie verhält sich der Steckverbinder unter Temperaturschock?
A: Nicht verbundene Proben durchlaufen 48 Zyklen zwischen -40 °C und +130 °C mit einer Verweilzeit von 30 Minuten an jedem Extrem. Nach dem Test: Kontaktwiderstand ≤20 mΩ, kein dielektrischer Durchschlag bei 500 V AC und Isolationswiderstand ≥500 MΩ, geeignet für raue Umgebungen mit breiten Temperaturbereichen.
