P/N-Definition
M20032 -2X N -W
① ② ③ ④
①M20032: HRB-Serie, Stecker
②2: zweireihig;
③N: Anzahl der Pins pro Reihe 3/4 Pins
④W: Gehäusefarbe ist weiß

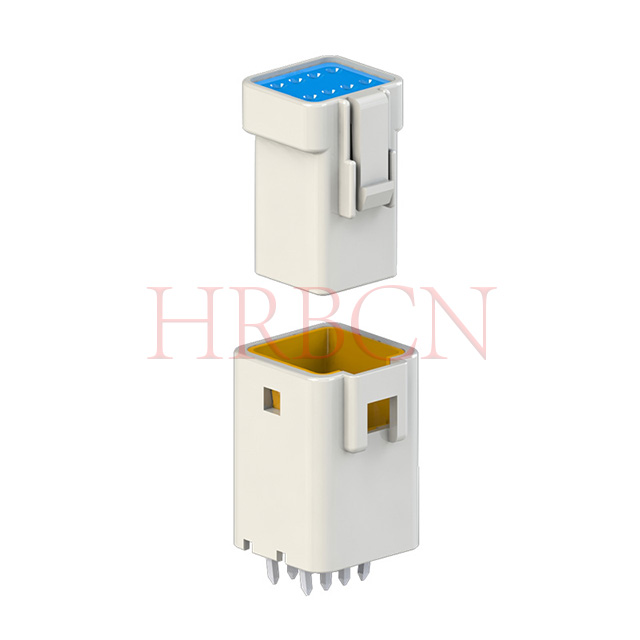

M20036 -2X N -W
① ② ③ ④
①M20036: HRB-Serie, 180°-Leiterplatten-Stiftleiste
② 2: zweireihig;
③ N: Anzahl der Pins pro Reihe 3/4 Pins
④W: Gehäusefarbe ist weiß
Hauptmerkmale
Wasserdicht und staubdicht gemäß IP67 gemäß IEC 60529 für staubige und feuchte Betriebsbedingungen im Freien
Zweireihiger, gerader, vertikaler 180°-Leiterplatten-Stiftsockel, kompaktes Layout mit hoher Dichte für die Leiterplattenmontage von Kabel-zu-Platine-Verbindungen
Der TPA-Sekundärverriegelungsmechanismus verhindert ein Herausrutschen des Anschlusses bei Vibrationen und Stößen und sorgt so für eine langfristige Kabelbaumzuverlässigkeit
Flammhemmendes PBT UL94 V-0-Gehäuse, Kontakte aus verzinnter Kupferlegierung, breiter Betriebstemperaturbereich: -40℃ ~ +130℃
Bewertet mit 3 A / 100 V AC/DC, unterstützt AWG 22-24-Drahtstärken

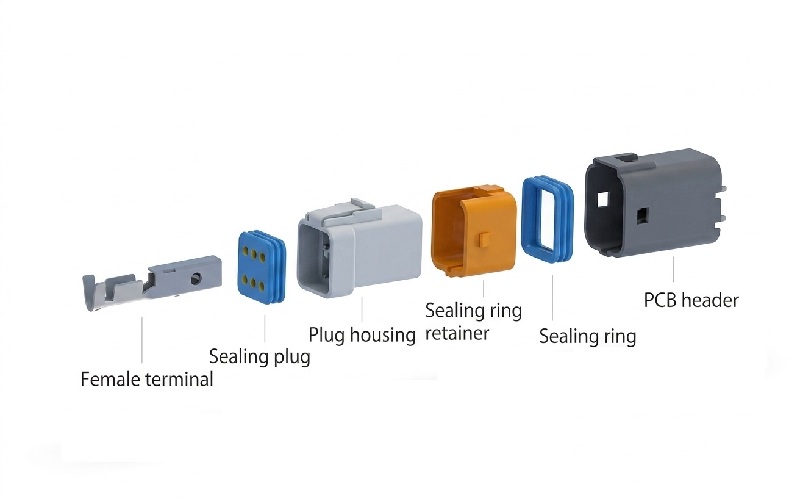

Integrierte Silikondichtelemente sorgen für eine vollständige Abdichtung im vollständig gesteckten Zustand

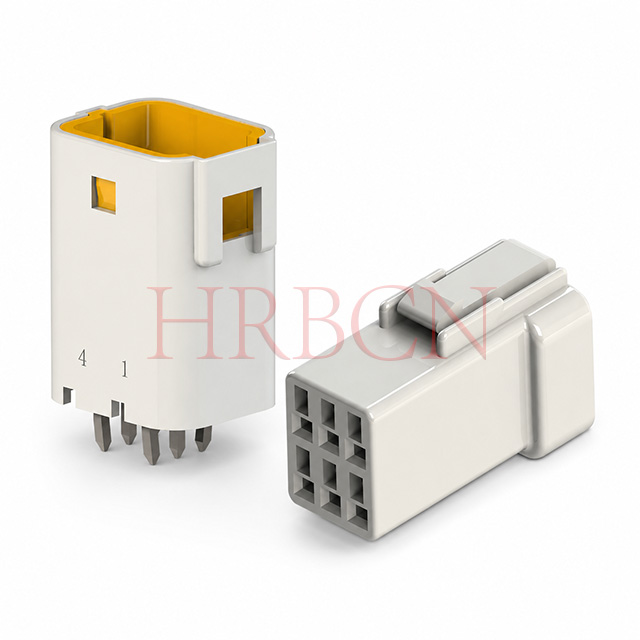

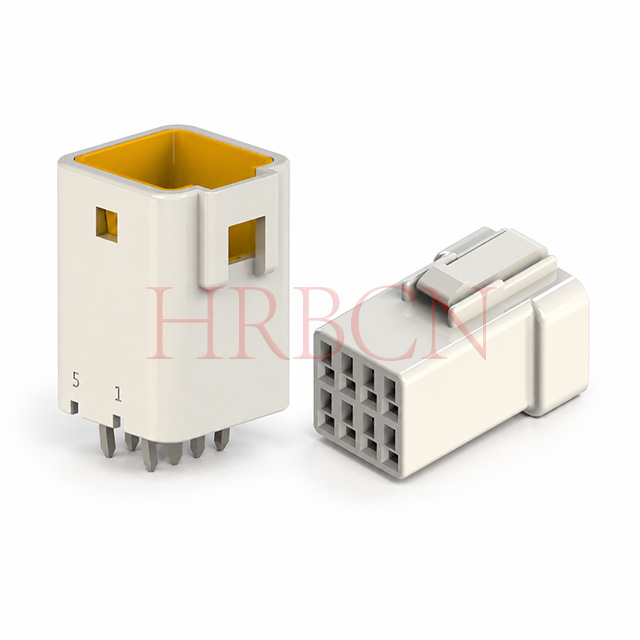

Erhältlich in 2×3-Pin- und 2×4-Pin-Doppelreihenkonfigurationen
RoHS- und REACH-konform
Anwendungsfelder
Wasserdichte HRB-Steckverbinder werden häufig in zahlreichen Anwendungsszenarien unter rauen Bedingungen eingesetzt und liefern ein stabiles Signal
Kraftübertragung für Outdoor- und mobilitätsorientierte Geräte.
- Outdoor-Ausrüstung : Rasenmäher und andere Gartenmaschinen halten Staub, Feuchtigkeit und Temperaturschwankungen im Freien stand.
- Fahrzeug-360°-Surround-System : Panorama-Bildgebungssysteme für Kraftfahrzeuge, zuverlässige Verbindung für das Kamerasignal im Fahrzeug
Übertragung.
- Landwirtschaftliches UAV : Landwirtschaftliche Sprühdrohnen, beständig gegen Feuchtigkeit, Staub und raue Umgebungsbedingungen auf dem Bauernhof.
- Kfz-Rückfahrkamera : Kabelbaum der Kfz-Rückfahrkamera, stabile Signalausgabe für Fahrzeugsichtkomponenten.
- Outdoor-Fahrräder : E-Bikes und Outdoor-Fahrräder, langlebige Verbindung für Strom- und Signalkreise.
- Elektrorollstuhl : Elektromobilitätsrollstühle garantieren eine sichere und zuverlässige Stromverbindung für Mobilitätshilfen.
