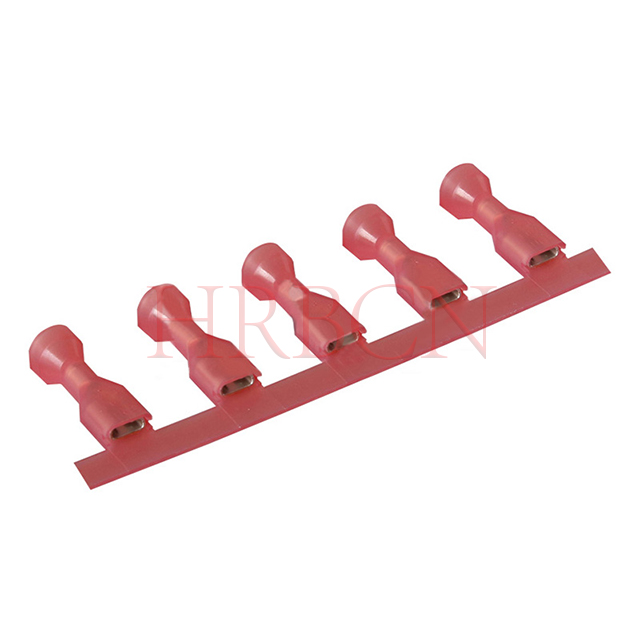

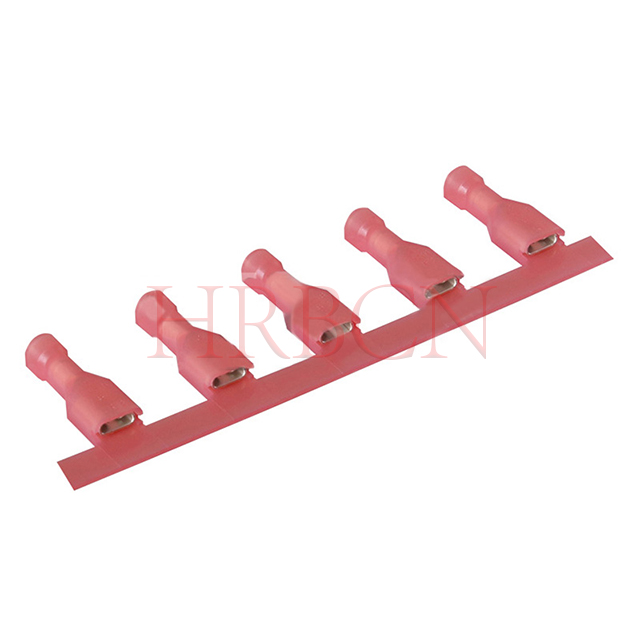

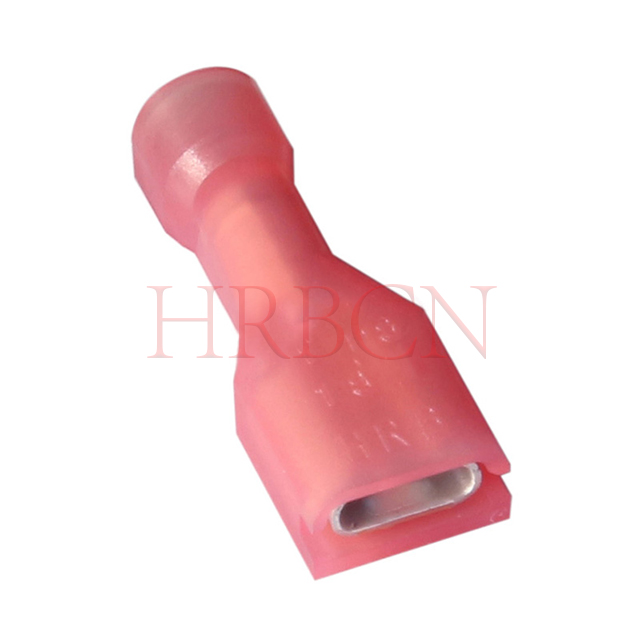

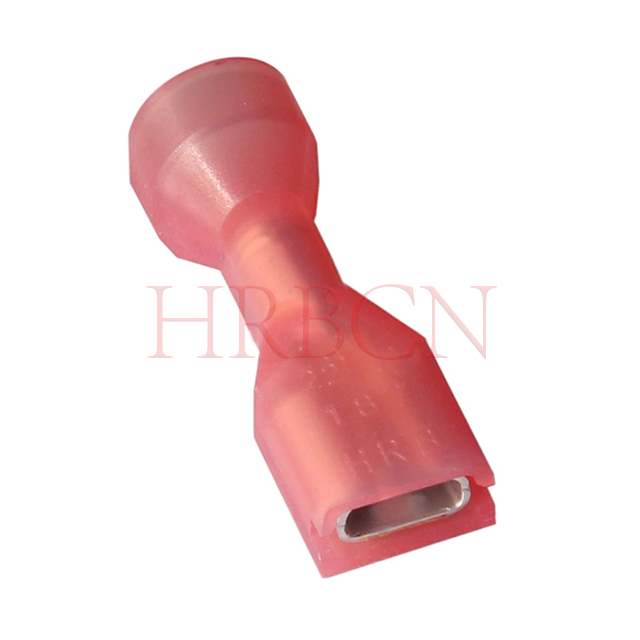

4,8 mm vollisolierte weibliche Trennklemme (AWG 22–18)

M6350FNS-8(5)-R; M6350FNS-8(8)-R; M6350FNL-8(5)-R; M6350FNL-8(8)-R;
M6350FNS-8(5)-R1; M6350FNS-8(8)-R1; M6350FNL-8(5)-R1; M6350FNL-8(8)-R1
Die 4,8-mm-vollisolierte weibliche Trennklemme ist für AWG 22-18-Drähte ausgelegt. Es sorgt für eine sichere und zuverlässige elektrische Verbindung in Automobil-, Haushaltsgeräten und industriellen Verkabelungssystemen.
Diese Schnelltrennklemme verfügt über eine vollständig isolierte Hülse für mehr Sicherheit und Schutz und eignet sich daher ideal für Anwendungen, die Vibrationsfestigkeit und häufiges Anschließen/Trennen erfordern.
Verfügbarkeitsstatus:
Menge:
erkundigen In den Einkaufswagen

  • M6350FNS-8(5)-R; M6350FNS-8(8)-R; M6350FNS-8(5)-R1; M6350FNS-8(8)-R1

  • HRB

  • 8536909000

P/N-Definition


HRB P/N Dicke der passenden Laschen
 Kompatibler Isolationsdurchmesserbereich SPQ (Stück)
M6350FNS-8(5)-R 4,8 x 0,5 mm 3,05 mm 2500/Rolle
M6350FNS-8(8)-R 4,8 x 0,8 mm 3,05 mm 2500/Rolle
M6350FNL-8(5)-R 4,8 x 0,5 mm 3,05 mm 1000/Beutel
M6350FNL-8(8)-R 4,8 x 0,8 mm 3,05 mm 1000/Beutel
M6350FNS-8(5)-R1 4,8 x 0,5 mm 5,84 mm 1500/Rolle
M6350FNS-8(8)-R1 4,8 x 0,8 mm 5,84 mm 1500/Rolle
M6350FNL-8(5)-R1 4,8 x 0,5 mm 5,84 mm 1000/Beutel
M6350FNL-8(8)-R1 4,8 x 0,8 mm 5,84 mm 1000/Beutel

  • Typ: M=Fertig

  • Produkttyp: 6350 = Vollisolierte gerade Buchsenklemme

  • F=All-Inclusive-Isolierung

  • N=Nylon

Verpackungsart: S=Streifen L=loses Stück

  • Serie: 8=4,8 mm (0,187 Zoll)

  • R=Rot (22-18 AWG), Ins. Durchmesser, max.: 3,05; R1=Rot (22-18 AWG), Ins. Durchmesser, max: 5,84


Technische Parameter

  • Nennstrom: 10 A AC, DC

  • Nennspannung: 300 V AC, DC

  • Betriebstemperatur: -25 ºC bis +105 ºC

  • Material: Gehäuse: Nylon66 UL 94V-2;  Anschluss: Messing. Verzinnt

  • Laschengröße: 4,8 x 0,8 mm oder 4,8 x 0,5 mm

  • Anwendbarer Draht: AWG 22–18 (0,32–0,82 mm²).

  • Kompatibler Isolationsdurchmesserbereich: 3,05 mm/5,84 mm

  • Die Einsteckkraft und der Steckeranschluss: ≤7,8 kg

  • Die Rückzugskraft und der männliche Anschluss: ≥3,0 kg

  • Leitungsanschluss und Kraft: ≥5,0 kg


Produktmerkmale

  • Anschlussmerkmale: Drahtstopp

  • Kapazität: Einzelperson

  • Crimp: F-Crimp

  • Fasstyp: Geschlossen

  • Beenden mit: Wire&Cable

  • Mit Isolierung: Vollständig isoliert

  • Stecksicherungstyp: Dimple Lock

  • Verpackung: Streifen/Rolle oder lose Stücke in Beuteln


Technische Merkmale

- Verzinntes Messing für Korrosionsbeständigkeit

- Nylon-Isolierung für Haltbarkeit bei hohen Temperaturen

- Sicheres Crimp-Zylinder-Design für starken Drahthalt

- Ausgelegt für Anwendungen mit bis zu 300 V

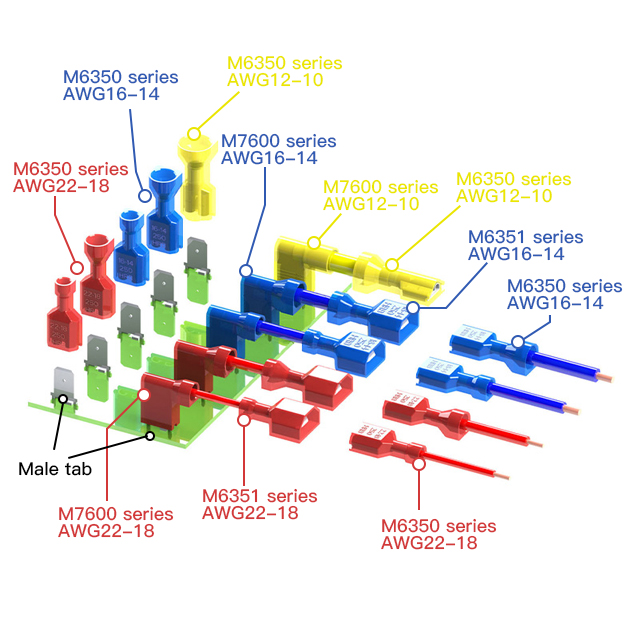

Paarungsdiagramm


HRB AWG22-18 0,32–0,82 mm 2 gerade isolierte Buchsenleiste (M6350-Serie AWG22-18) passt normalerweise zu

  • M6351-Serie AWG22-18

  • Männliche Registerkarte


FASTON-TERMINAL-Verbindung

Querverweis | Austauschbare Standardterminals


Diese isolierte 4,8-mm-0,187-Zoll-HRB-Buchse entspricht den weltweiten Standardspezifikationen und ist vollständig mit den weltweit verwendeten Standard-Schnelltrennklemmen austauschbar.

Es bietet die Möglichkeit des direkten Austauschs mit passender Form, Passform und Funktion für Standardverkabelungssysteme.




F:  Was sind die Grundparameter der 4,8 mm vollisolierten Trennbuchse (AWG 22–18)?

A: Schnelltrennklemmentyp: Buchse

Drahtgröße: AWG22–18 (0,32–0,82 mm²).

Breite der passenden Laschen: 4,8 (0,187 Zoll)

Dicke der passenden Laschen: 0,5 mm/0,8 mm

Kompatibler Isolationsdurchmesserbereich: 3,05 mm/5,84 mm

F:  Wie hoch ist die Mindestbestellmenge für isolierte 4,8-mm-0,187-Zoll-Klemmen?

A: MOQ: 5000 Stück/Artikel.

F: Wie lange ist die Lieferzeit für isolierte 4,8-mm-0,187-Zoll-Klemmen?

A: L/T: 3-4 Wochen.

F: Wie hoch ist die maximale Temperaturbewertung für diesen 4,8-mm-Anschluss?

A: Die maximale Temperatur beträgt 105 °C

F: Kann diese AWG 22-18-Steckdose in Vibrationsumgebungen im Automobilbereich verwendet werden?

A:  Ja, diese AWG 22-18-Buchse verfügt über eine sichere Kontakthaltung, die den typischen Vibrationspegeln im Automobilbereich standhält. Bei spezifikationsgemäßer Installation ist es für Hilfsstromkreise geeignet.

F: Was ist der Unterschied zwischen 4,8-mm- und 6,3-mm-Anschlüssen?

A: Der Unterschied liegt in der Breite der Anschlusslasche. 4,8-mm-Anschlüsse sind kleiner und werden für leichtere Anwendungen verwendet, während 6,3-mm-Anschlüsse verwendet werden

Steckverbinder verarbeiten höhere Ströme.

F: Wie wähle ich die richtige AWG-Größe aus?

A: Wählen Sie den Stecker basierend auf Ihrem Drahtquerschnitt aus. Dieses Produkt ist für AWG 22-18-Drähte konzipiert und gewährleistet einen ordnungsgemäßen Crimpsitz.

F: Sind diese Anschlüsse isoliert?

A: Ja, sie verfügen über eine vollständig isolierte Hülle, um Kurzschlüsse zu verhindern und die Sicherheit zu erhöhen.

F:  Welche Drahtgröße unterstützt AWG 22-18?

AWG 22–18-Klemmen sind für Drähte mit einem Querschnitt geeignet, der für elektrische Anwendungen mit niedrigem bis mittlerem Strom geeignet ist.

F: Welche Zertifizierungen haben HRB-Steckverbinder (UL, RoHS, REACH)?

A:  HRB-Steckverbinder verfügen über UL/cUL-, RoHS- und REACH-Zertifizierungen sowie wichtige Automobil- und Industriezulassungen.

UL/cUL: Zertifiziert nach UL 1977  (File-Nr. E322751)

F:  Was ist eine 4,8-mm-Trennklemme?

Eine 4,8-mm-Buchsen-Trennklemme ist eine Art elektrischer Steckverbinder, der für eine schnelle und sichere Montage an einer 4,8-mm-Steckerlasche ausgelegt ist

Drahtverbindungen.

F: Ist dieses Terminal für den Einsatz im Automobilbereich geeignet?

A: Ja, diese vollständig isolierte weibliche Trennklemme wird aufgrund ihrer sicheren Verbindung häufig in Fahrzeugverkabelungssystemen verwendet

Vibrationsfestigkeit.









Einhaltung

  • EU-RoHS-Richtlinie (EU) 2015/863 zur Änderung von Anhang II der Richtlinie 2011/65/EU

  • Altfahrzeugrichtlinie (2000/53/EG)

  • AfPS GS 2019: 01 PAK-Polyzyklische aromatische Kohlenwasserstoffe (PAK)

  • Europäische Verordnung POPs (EU) 2019/1021

  • Europäische Verordnung POPs (EU) 2024/2570

  • Europäische Verordnung POPs (EU) 2025/718

  • Europäische Verordnung POPs (EU) 2023/1608

  • Europäische Verordnung POPs (EU) 2019/1021

  • Europäische Verordnung POPs (EU) 2025/843

  • Europäische Verordnung POPs (EU) 2025/1930

  • Verordnung (EG) Nr. 1907/2006 bezüglich REACH

  • US-Kalifornien-Proposition 65

Produktzertifikate

Sicherheitszulassungen und Zertifizierung:  UL&cUL

UL-Entflammbarkeitsklasse: UL 94V-2

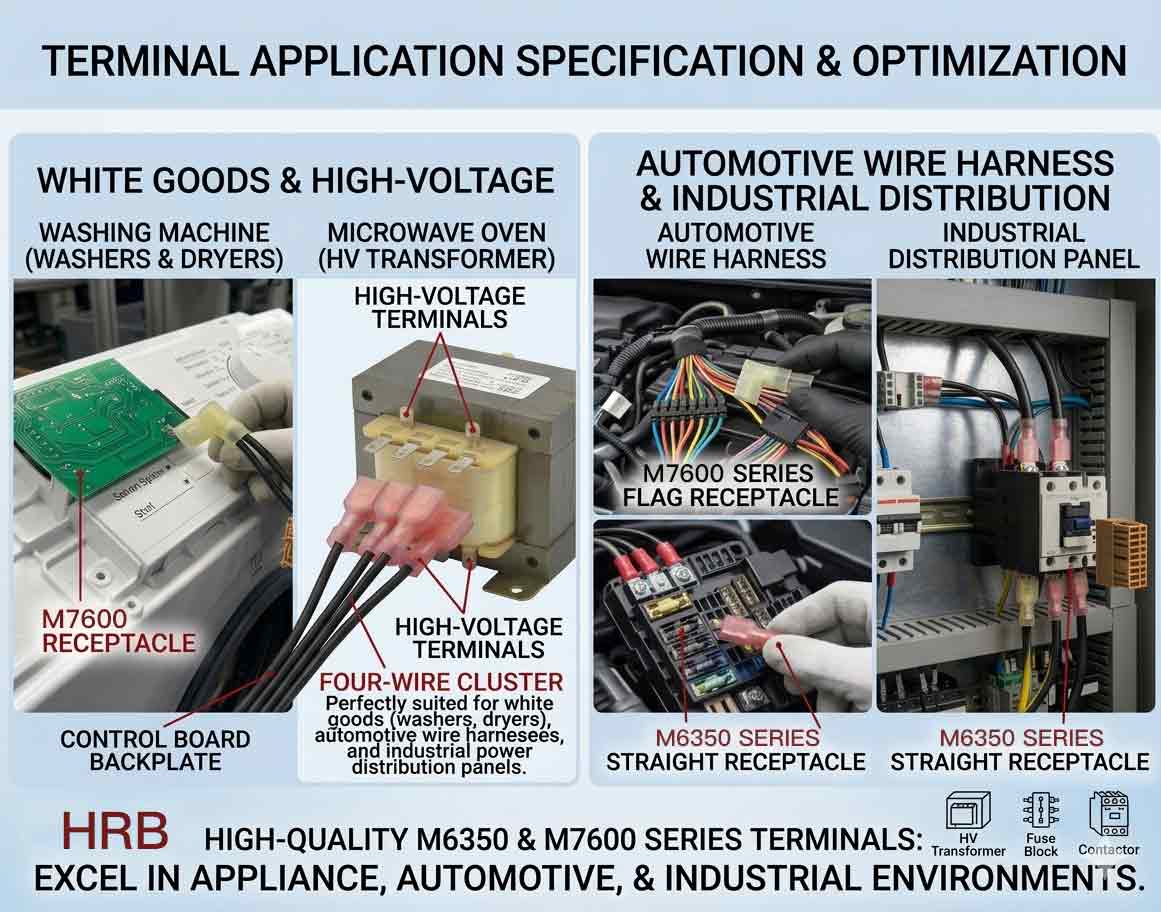

FASTON TERMINAL-Anwendung


Universelle, vollisolierte Schnellanschlussklemmen werden in verschiedenen Bereichen häufig eingesetzt, insbesondere in:


  1. Haushaltsgeräte : HLK-Systeme, Kühlschränke, Waschmaschinen, Geschirrspüler, Öfen und Warmwasserbereiter, die sichere und praktische Kabelverbindungen für elektrische Haushaltskomponenten bieten.

  2. Automobil: Fahrzeugverkabelungssysteme, einschließlich Beleuchtung, Sensoren, Aktuatoren und EV-Hilfssysteme, die eine stabile Verbindung auch bei Vibrationen gewährleisten.

  3. Industrielle Steuerungen : Motoren, Antriebe, Netzteile, SPS, Sensoren und Bedienfelder, die die Anforderungen der industriellen Niederspannungsverkabelung erfüllen.

  4. Elektronik und Beleuchtung: Netzteile, LED-Treiber, Unterhaltungselektronik und Audiogeräte mit zuverlässiger Isolierung und schneller Verbindungsleistung.

Allgemeiner Zweck: Geeignet für Nieder-/Mittelspannung, Kleinstrom und sichere Schnelltrenn-Niederspannungs-Strom- und Signalverbindungen, weit verbreitet in den Bereichen Haushaltsgeräte, Automobil, Industrie und elektronische Geräte.
