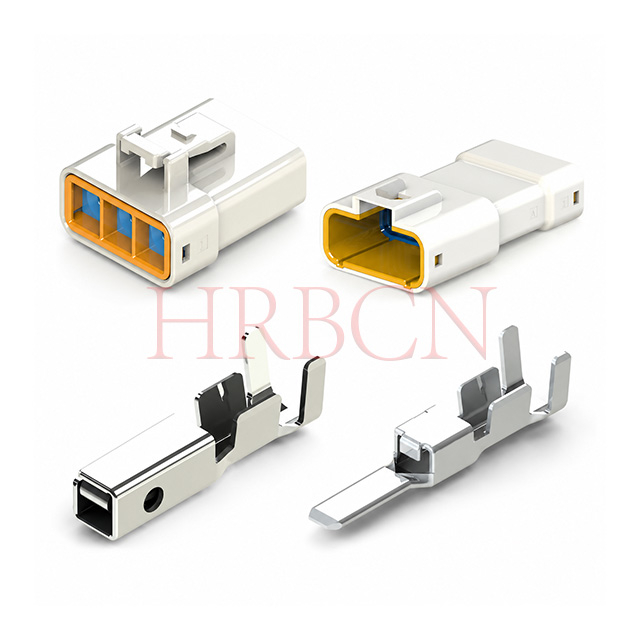

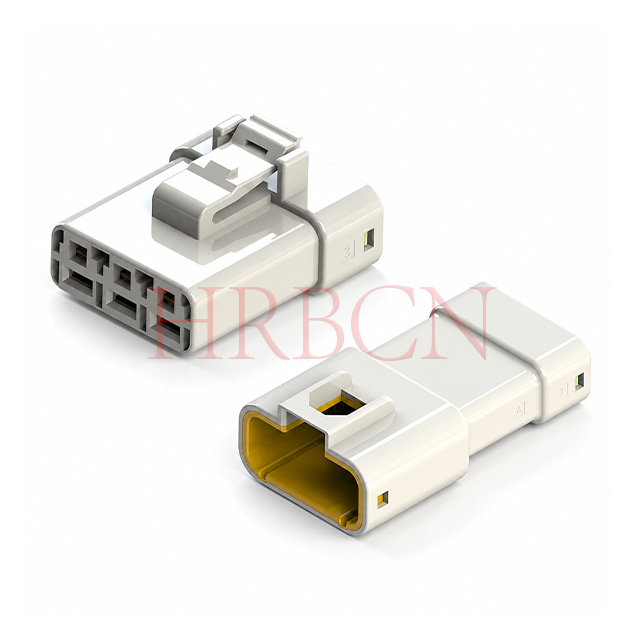

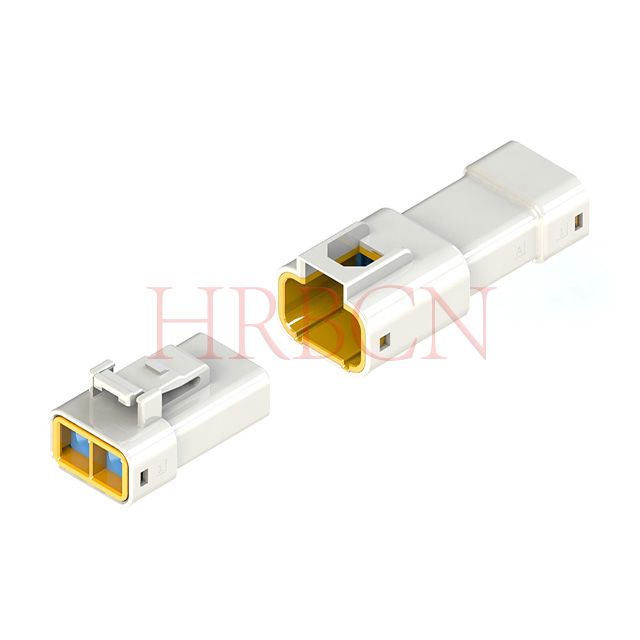

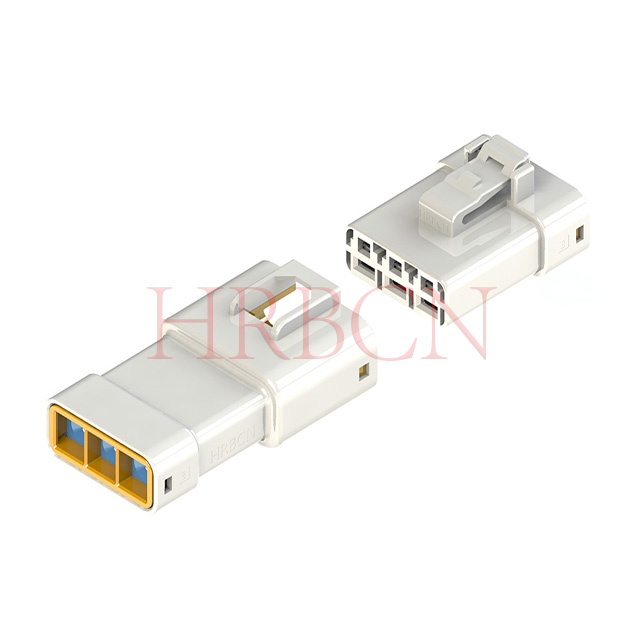

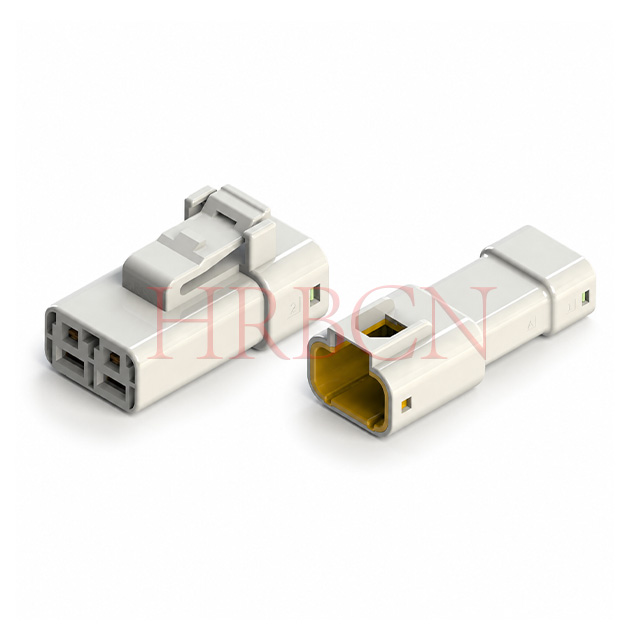

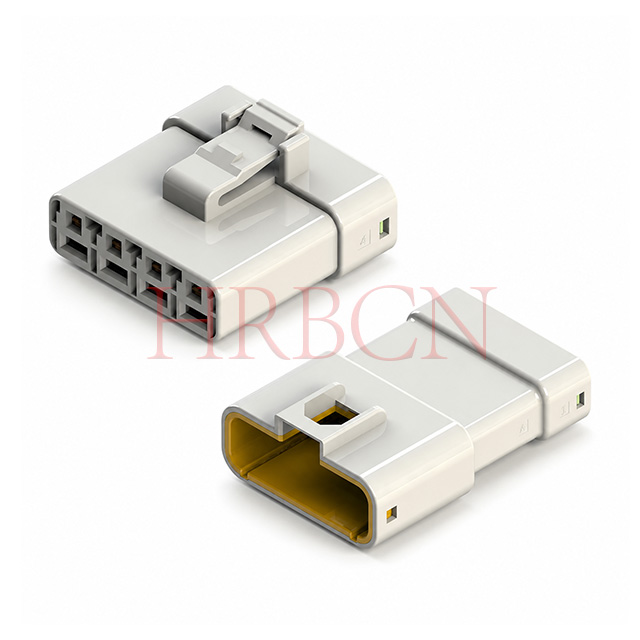

HRB 6,35 mm wasserdichter einreihiger Kabel-zu-Kabel-Steckverbinder

Die einreihigen wasserdichten Wire-to-Wire-Steckverbinder von HRBCN mit einem Rastermaß von 6,35 mm entsprechen vollständig den Staub- und Wasserdichtigkeitsstandards IEC 60529 IP67. Das einreihige gerade Pin-Layout zeichnet sich durch eine schmale seitliche Breite und eine einfache Verdrahtungsführung aus und ist ideal für Geräte mit begrenztem horizontalem Installationsraum, die eine einfache Montage und häufige Wartung erfordern.
Mit einem flammhemmenden PBT-Gehäuse gemäß UL94V-0, integrierten Silikon-Verschlussstopfen und vernickelten Phosphorbronze-Kontakten unterstützt die Serie AWG10–18-Drähte, liefert einen maximalen Strom von 30 A und eine Nennspannung von 600 V und arbeitet stabil in einem weiten Temperaturbereich von -40 °C bis +130 °C. Ausgestattet mit einem Doppelverriegelungssystem (Hauptverriegelung + TPA-Sekundärverriegelung) verhindert es wirksam das Herausziehen des Terminals bei starken Vibrationen. Alle Modelle bestehen die UL-, cUL- und SGS-RoHS-Zertifizierung und es wird ein kundenspezifischer Kabelbaummontageservice angeboten. Drahtdichtungen, Halteklammern, Dichtungsringe, Anschlüsse und Gehäuse arbeiten synergetisch zusammen, um eine sichere Verbindung, eine zuverlässige Langzeitabdichtung und eine stabile Montageleistung zu gewährleisten. Weit verbreitet in Elektrofahrzeugen, Elektromotorrädern, AGV-Robotern, Kühltransportfahrzeugen, Bergbaubeleuchtung, Energiespeicherung im Freien und Meeresumgebungen mit Salznebel.
  • Vollständig RoHS- und REACH-konform
  • UL&cUL-zertifiziert
Verfügbarkeitsstatus:
Menge:
  • A-M63501, A-M63502

  • HRBCN

  • 8536909000

P/N-Definition



A-M63501WF-1XN-WX

          ①         ② ③ ④ ⑤

①M63501WF: HRB-Serie, Stecker

②1: Einreihig;

③N: Anzahl der Pins 2/3/4-polig

④Farbe: B: Weiß

⑤Farbe des Verschlussstopfens:

-1: Grün (Drahtisolations-Außendurchmesser 2,65–3,1 mm)

Leer: Blau (Drahtisolations-Außendurchmesser 2,9–4,0 mm)


A-M63502WF-1XN-WX

          ①         ② ③ ④ ⑤

①M63502WF: HRB-Serie, Buchse

②1: einreihig;

③N: Anzahl der Pins 2/3/4-polig

④Farbe: B: Weiß

⑤Farbe des Verschlussstopfens:

-1: Grün (Drahtisolations-Außendurchmesser 2,65–3,1 mm)

Leer: Blau (Drahtisolations-Außendurchmesser 2,9–4,0 mm)



Kernfunktionen



  • Wasser- und staubdicht gemäß IP67 für den Außenbereich und nasse Umgebungen

  • 6,35 mm festes Kontaktraster, kompakte Gehäusestruktur für platzbeschränkte Montage

  • Doppeltes Verriegelungssystem (Hauptschloss + TPA-Sekundärschloss), um das Herausziehen des Terminals zu verhindern

  • Integrierter Silikon-Dichtungsring für stabile Langzeit-Wasserdichtigkeit

  • Anschlüsse aus Phosphorbronze mit Ni+Sn-Beschichtung, geringem Kontaktwiderstand und Korrosionsbeständigkeit

  • Großer Betriebstemperaturbereich: -40℃ ~ +130℃

  • Mehrere Pin-Anzahl-Optionen zur Abdeckung unterschiedlicher Strom- und Signalverbindungsanforderungen

  • RoHS-konforme Direktlieferung ab Werk mit anpassbarem Kabelbaum-Montageservice


Explosionszeichnung




Drahtdichtungen, Halteklammern, Dichtungsringe, Anschlüsse und Gehäuse arbeiten synergetisch zusammen, um eine sichere Steckleistung, einen zuverlässigen Dichtungsschutz und eine stabile langfristige Montageleistung zu gewährleisten.


Explosionszeichnung des wasserdichten 6,35-Steckers



Anwendungsszenarien



  • Baumaschinen

Geeignet für Bagger und Baufahrzeuge, widersteht Vibrationen und rauem Wetter im Freien.

  • AGV-Logistikroboter

Stabiler Stromanschluss für automatisierte Lagerhandhabungsgeräte.

  • Kühltransportfahrzeuge

Anpassung an langfristige Betriebsumgebungen mit niedrigen Temperaturen.

  • Bergbaubeleuchtung

Das wasser- und staubdichte Design eignet sich für feuchte unterirdische Tunnelbedingungen.

  • Energiespeicherausrüstung

Unterstützt die Hochleistungsübertragung für Energiespeichersysteme im Freien.

  • Schiffsausrüstung

Geeignet für feuchte und salzhaltige Meeresumgebungen.





Technische FAQs


F: Wie werden Crimpkontakte in das Steckergehäuse eingesetzt?

A: Richten Sie vor dem Einsetzen der Crimpkontakte sowohl die Steckergehäusebaugruppe als auch die Kontakte so aus, dass sie richtig zusammenpassen. Positionieren Sie das Gehäuse mit der Verriegelung nach oben und richten Sie den Kontakt so aus, dass auch die Kontaktnahtseite nach oben zeigt.

Drehen Sie den Kontakt NICHT während oder nach dem Einsetzen; Durch Drehen kann die Gummidichtung beschädigt werden oder das Gehäuse reißen.


⒈Bei Steckdosenkontakt

Schritt①: Kippen Sie den Crimpkontakt. Legen Sie die Spitze auf den mit der Dichtung versehenen passenden Hohlraum. Erweitern Sie die Dichtungsöffnung vorsichtig, um eine Beschädigung der Hohlraumoberfläche zu vermeiden. Drücken Sie die Kontaktspitze auf die Gummidichtungsplatte, um den Kastenabschnitt des Kontakts einzusetzen.

Schritt ②: Richten Sie den Crimpkontakt gerade aus und führen Sie dann die Spitze seines Kastenabschnitts ein. Drücken Sie den Kontakt ganz hinein – hebeln Sie ihn nicht und wenden Sie keine übermäßige Kraft an –, bis Sie ein Klicken hören.

Schritt ③: Nachdem Sie beim vollständigen Einführen des Kontakts ein hörbares Klicken hören, ziehen Sie vorsichtig am Draht, um sicherzustellen, dass der Kontakt sicher durch die Gehäusezunge verriegelt ist.


⒉Bei Tab-Kontakt

Schritt①: Setzen Sie den Crimpkontakt gerade in das Gehäuse ein. Vermeiden Sie eine Beschädigung der Peripherie des abgedichteten Hohlraums durch die Kontaktspitze. Wenn Sie den Kontakt während des Einsetzens in Richtung der Gehäuseverriegelungsseite neigen, kann die Gummidichtungsplatte zerschnitten werden und die Kontaktspitze in einen benachbarten Hohlraum eindringen. Siehe Abbildung unten; Achten Sie besonders auf die Einführrichtung.

Schritt ②: Drücken Sie den Crimpkontakt ganz hinein. Hebeln Sie nicht und wenden Sie keine übermäßige Kraft an. Halten Sie an, wenn Sie ein hörbares Klicken hören.

Schritt ③: Nachdem Sie beim vollständigen Einführen ein hörbares Klicken hören, ziehen Sie vorsichtig am Kabel, um sicherzustellen, dass der Crimpkontakt sicher durch die Gehäusezunge verriegelt ist.


F: So entfernen Sie gecrimpte Kontakte aus dem Gehäuse, nachdem sie falsch eingesteckt wurden

A: Wenn ein Crimpkontakt in den falschen Hohlraum eingeführt wird, darf die Entfernung nur von qualifiziertem Personal durchgeführt werden. Verwenden Sie das Gehäuse oder die Gummidichtungsplatte nicht wieder, wenn sie einmal verwendet wurden.

Führen Sie das Ausziehwerkzeug von der Steckseite her zwischen Crimpkontakt und Gehäuse ein. Drücken Sie das Werkzeug in Richtung ①, um die Gehäuselanze vom Kontaktverriegelungshaken zu lösen. Ziehen Sie dann den Draht in Richtung ②, um den Kontakt aus dem Gehäuse zu entfernen.

Wie entferne ich den Kontakt aus dem Gehäuse?



F: Wie ist das richtige Verfahren zum Zusammenstecken der männlichen und weiblichen Gehäuse dieses wasserdichten Steckverbinders?

Schritt ①:  Richten Sie die Verriegelungslasche am Steckergehäuse am Verriegelungshebel des Buchsengehäuses aus, wie in der Abbildung unten dargestellt. Führen Sie die Paarung entlang der Paarungsachse durch. neugierig nicht.

Schritt ②: Verbinden Sie die beiden Gehäuse, bis die Verriegelung vollständig eingerastet ist. Überprüfen Sie die sichere Gehäuseverriegelung, indem Sie vorsichtig am Gehäuse ziehen. (Ein hörbares Klicken ist zu hören, wenn der Verriegelungshebel und die Verriegelungslasche richtig eingerastet sind.)

Montagediagramm von A-M63501 und A-M63502

F: Was sind die Unterschiede zwischen einreihigen und zweireihigen Steckergehäusen und wie trifft man die richtige Auswahl?

1. Hauptunterschiede zwischen einreihigen und zweireihigen Gehäusen

Einreihiges Gehäuse

Struktur: In einer geraden Linie angeordnete Stifte; kompakte seitliche Breite, einfache Verdrahtungsführung

Elektrische Funktion: Begrenzte Pinanzahl (normalerweise 2/3/4 Pins für Ihre 6,35-mm-Serie); geringere Gesamtstrombelastung pro Seitenraumeinheit

Montagevorteil: Einfache Ausrichtung während des Zusammensteckens, geringe Blindeinfügungsfehlerrate; Bequemes Einsetzen und Herausziehen der Klemmen

Raumcharakteristik: Enge horizontale Belegung, benötigt genügend vertikale Einbauhöhe

Zweireihiges Gehäuse

Struktur: Stifte in zwei parallelen Reihen angeordnet; höhere Pindichte bei begrenzter Gehäusebreite

Elektrische Funktion: Unterstützt mehr Pins (4/6/8 Pins usw.) zur Integration von Mehrkreissignalen/-strom; Zentralisierte Verkabelung für mehrere Stromkreise

Montagehinweis: Erfordert eine präzise Anti-Miskey-Ausrichtung; etwas höhere Betriebsanforderungen für die Terminalverladung

Platzeigenschaften: Spart vertikale Installationshöhe, geeignet für enge vertikale Raumszenarien


2. Standardauswahlregeln

Wählen Sie ein einreihiges Gehäuse, wenn:

Es sind nur 2–4 Schaltkreissignale/Strom erforderlich, es sind keine weiteren Pinpositionen erforderlich

Das Gerät verfügt über einen schmalen horizontalen Installationsraum und eine begrenzte Seitenbreite

Die Montage vor Ort erfordert eine einfache Bedienung sowie häufige Wartung und Demontage

Für jeden Stromkreis ist eine unabhängige, separate Verkabelung erforderlich, um gegenseitige Beeinflussung durch mehrreihige Verkabelung zu vermeiden

Wählen Sie ein zweireihiges Gehäuse, wenn:

Es müssen mehr als 4 Stromkreise integriert werden, eine zentrale Verdrahtungsführung ist erforderlich

Das Gerätegehäuse hat eine begrenzte vertikale Höhe. Die Stiftdichte muss erhöht werden, ohne die Gehäusebreite zu vergrößern

Für Module wie Steuerungen und AGV-Hauptsteuereinheiten ist eine mehrkanalige Strom- und Signalübertragung erforderlich

Um die verstreute Belegung einreihiger Steckverbinder zu reduzieren, ist eine einheitliche Kabelbaumverwaltung erforderlich






Aktuelle Bewertung
30AMax.(AWG10)
25A Max. (AWG12)
Nennspannung
600 V AC DC
Temperaturbereich
-40 °C bis +130 °C
Kontaktwiderstand
≤20mΩ max
Isolationswiderstand
1000 MΩ Min
Spannungsbeständig
2200 V AC/Minute
Wasserdichter Grad
IP67 von IEC 60529
Terminalanwendbarkeit
AWG10
AWG16-12
AWG18-16
Material
Kontakte: Kupferlegierung
Gehäuse: PBT
Dichtungsring/Stopfen: Silikon
Beenden
Verzinnung über Ni auf der Kontaktfläche
Verschließbar
Ja
