HRB IP67 IP69K Automotive-abgedichteter WTW-Steckverbinder

P/N-Definition

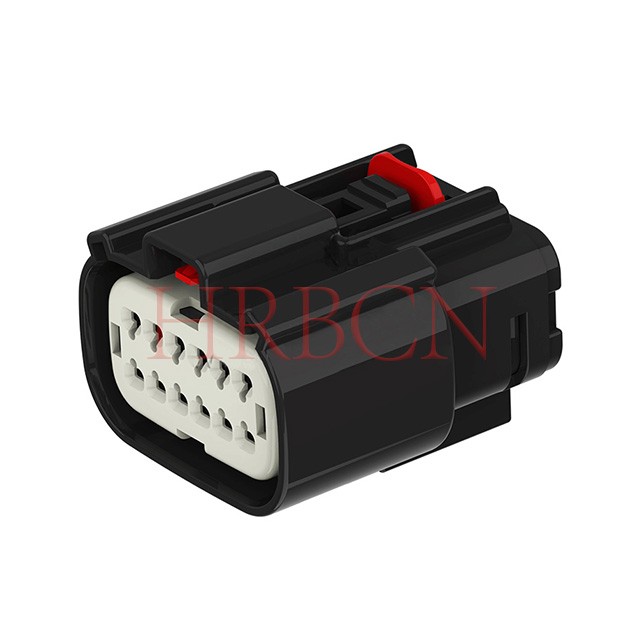

A-M35004-2xN-XCXX

①       ②          ③ ④⑤⑥ ⑦

① A: Automobilanwendung

② HRB-Artikelseriennummer, Steckdosengehäuse

③ Pin-Nr.: Zweireihig,  Anzahl der Pins pro Reihe: 2 x 2 / 2x 3/ 2x 4/ 2x 6/ 2x 8/ 2x 10 Pin

④ Kodierungscode: A/B/C/D-Typ

⑤ HSG-Farbe: B: Schwarz, Y: Gelb, LG: Hellgrau, DG: Dunkelgrau, SG: Steingrau, N: Natur

⑥ Farbe der Ringdichtung: GN: grün, R: rot

⑦ C: Mit CPA, Leer: Ohne CPA

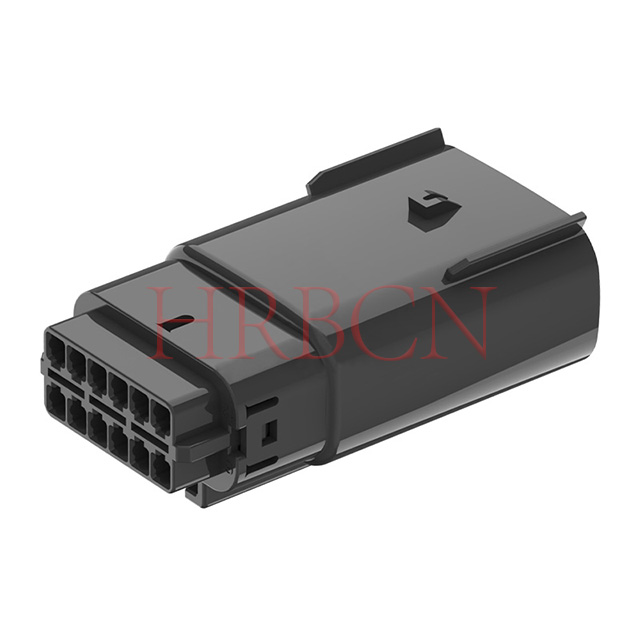

A -M 35005-2X N -X -C

①       ②          ③   ④⑤

①A: Automobilanwendung

②HRB-Serie, Steckergehäuse

③ Pin-Nr.: Zweireihig, Anzahl der Pins pro Reihe: 2x2/2x3/2x4/2x6/2x8/2x10 Pin

④Polarität: A: A-Typ; B: B-Typ; C: C-Typ; D: D-Typ

⑤Farbe: B: Schwarz; Y: Gelb; LG: Hellgrau; DG: Dunkelgrau; SG: Steingrau

Kernvorteile und Hauptmerkmale

• Doppelte IP67- und IP69K-Dichtungsleistung

Erfüllt die Normen IEC 60529 IP67 für Eintauchen und USCAR-2 IP69K für Hochdruck-Heißwasserwaschen. Die vollständig versiegelte Innenstruktur verhindert das Eindringen von Staub, Wasser und Reinigungsmitteln und ist ideal für Lebensmittelmaschinen, industrielle Waschmaschinen und raue Umgebungen im Freien bei jedem Wetter.

• Doppelplattierte Anschlussoptionen

Kontakte aus Kupferlegierung mit Standardverzinnung für allgemeine Industrieprojekte; Anpassbare Vergoldung für Küstengeräte mit hoher Luftfeuchtigkeit, hoher Vibration oder langer Lebensdauer, um Kontaktoxidation und Signaldämpfung zu reduzieren.

• Breiter Temperaturbereich und langlebiges PBT-Gehäuse

Das PBT-Kunststoffgehäuse zeichnet sich durch hervorragende Hitzebeständigkeit, Alterungsschutz und mechanische Zähigkeit aus, arbeitet stabil bei -40 °C bis +125 °C und widersteht Motorhitze, Außenkälte und häufigen Temperaturwechseln.

• Universelle AWG14–22-Drahtanpassung

Deckt gängige dünne Signaldrähte AWG14, AWG16, AWG18, AWG20, AWG22 ab, flexibel für Sensor-, Schwachstrom- und Signalkabelbaummontage.

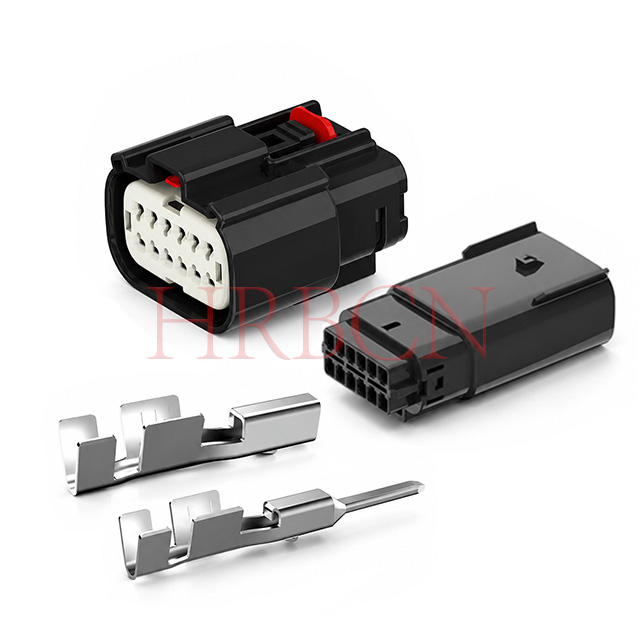

• Komplettes unterstützendes Matching-System

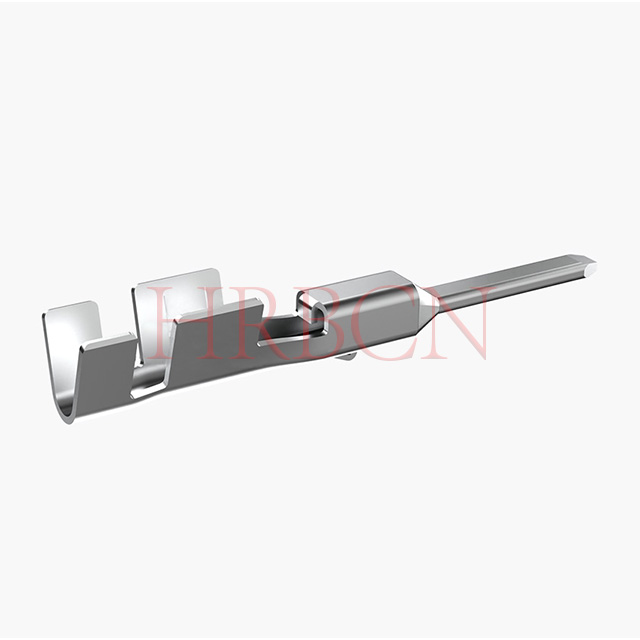

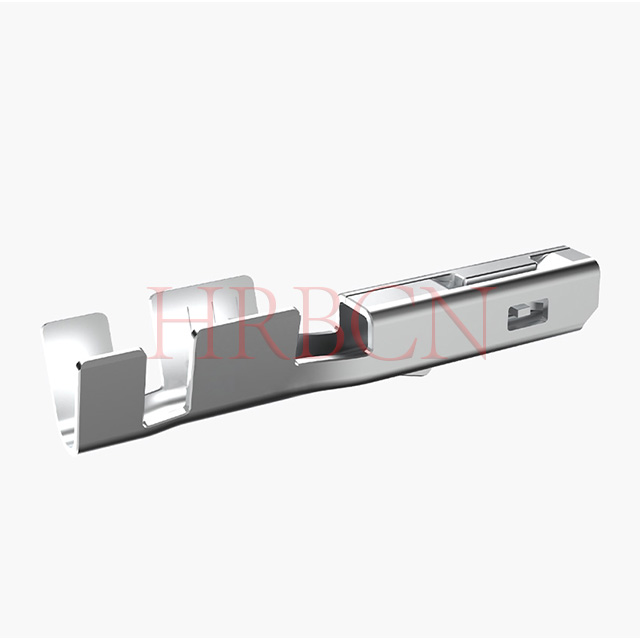

Vollständiger Satz Stecker-/Buchsengehäuse und spezielle Crimpanschlüsse (A-T35005PS / A-T35004PS) verfügbar; Separater Massenversand von Komponenten zur Vereinfachung der Arbeitsabläufe in der Kabelbaumfabrik.

• EU-Umweltkonformität

Vollständig RoHS- und REACH-konform, keine eingeschränkten gefährlichen Stoffe, reibungslose Zollabfertigung für europäische und globale Exportaufträge.
