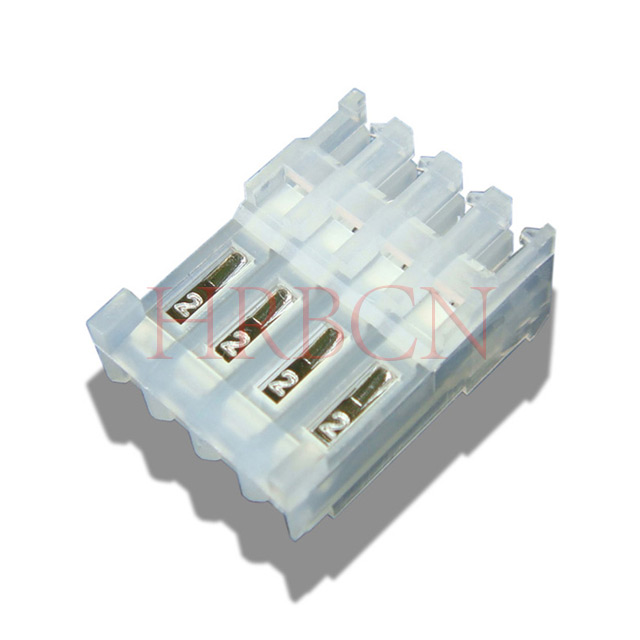

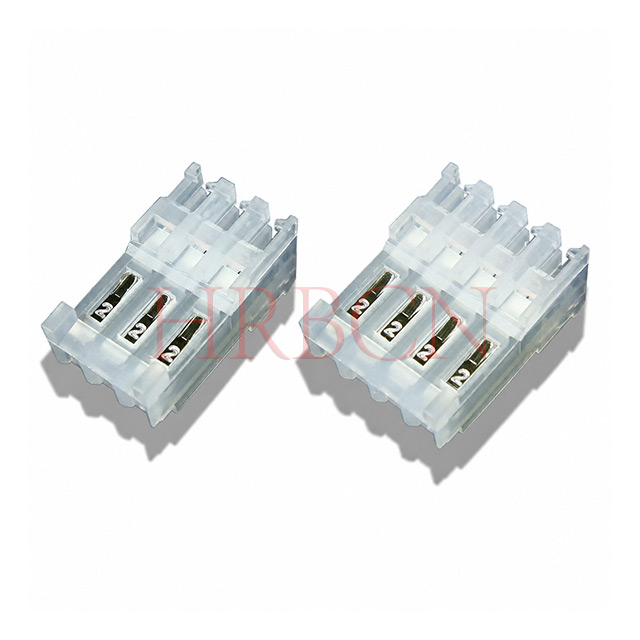

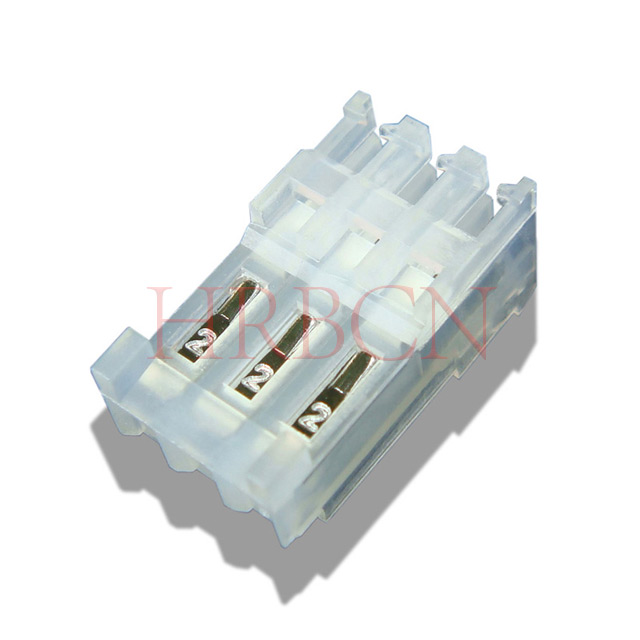

IDC-Steckverbinder mit geschlossenem Ende und polarisierenden Laschen M2051R-NR

M2051R-NR ist ein IDC-Steckverbinder mit geschlossenem Ende im Rastermaß 2,54 mm, der mit integrierten Polarisationslaschen ausgestattet ist. Es wurde für diskrete Einzelleiter der Größen AWG22–26 entwickelt und verfügt über einen lötfreien Schneidklemmanschluss für eine schnelle manuelle Montage. Der 90°-Drahtausgang optimiert den begrenzten Innenraum im Schrank, während das Polarisationsdesign Fehler beim umgekehrten Einstecken verhindert. Passt perfekt zu den geraden und rechtwinkligen M2545-Leiterplatten-Stiftleisten M2545 und unterstützt die Staubschutzabdeckung M2053. Das flammhemmende UL94V-2-Nylongehäuse und die verzinnten/vergoldeten Messingkontakte entsprechen RoHS und werden häufig in LED-Beleuchtung, Stromversorgungsmodulen und industriellen Steuerkabeln verwendet.

Vollständig RoHS- und REACH-konform
UL&cUL-zertifiziert
Flammhemmendes Gehäuse gemäß UL 94V-2

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
M2051R-NR
Produktmarke:
HRB
Produktcode:
8536909000

2,54-Pitch-IDC-IDC mit geschlossenem Ende und polarisierenden Laschen

Bei der Serie M2051R-NR handelt es sich um 2,54-mm-IDC-Steckverbinder mit geschlossenem Ende nach Industriestandard, die mit integrierten Polarisationslaschen erhältlich sind und von 2-poligen bis 24-poligen Optionen für unterschiedliche Verkabelungsanforderungen reichen. Im Gegensatz zum 180°-Durchführungs-IDC blockiert das geschlossene hintere Gehäuse das Herausziehen von Drähten und macht die Verkabelung in der Mitte des Kabels überflüssig. Die kompakte vertikale 90-Grad-Drahtführung spart wertvollen Platz im Leiterplattengehäuse für miniaturisierte Geräte.

Eingebaute Polschuhe verhindern Fehlsteckungen bei der Montage in der Massenproduktion und verringern so die Fehlerquote bei der Verkabelung. Das IDC-Piercing-Design erfordert kein Abisolieren oder Löten, was die Kabelbaumproduktion erheblich beschleunigt. Kompatibel mit dem universellen PCB-Header M2545/M2545R und der Staubkappe M2053 zum Schutz der Anschlüsse vor Staub und Feuchtigkeit. Der Steckverbinder besteht aus schwer entflammbarem UL94V-2-Nylon und optional mit Zinn/Gold beschichteten Kontakten. Er ist vollständig RoHS-konform und eignet sich ideal für Punkt-zu-Punkt-Verkabelung, Haushaltsgeräte mit starken Vibrationen, Treibermodule und kompakte interne Verbindungen in der Unterhaltungselektronik.

HRB P/N-Definition

M2051R-NR

① ②③④

①M2051: HRB-Serie

②Mit R (Leer): Geschlossenes Ende 90°

③N: Anzahl der Pins: 2-24

④R: Mit polarisierenden Laschen

Abmessungen M2051R-NR

Teile-Nr.	Schaltungen	Dimensions		Teile-Nr.	Schaltungen	Dimensions		Teile-Nr.	Schaltungen	Dimensions
UL94V-2	Schaltungen	Dim: A	Dim: B	UL94V-2	Schaltungen	Dim: A	Dim: B	UL94V-2	Schaltungen	Dim: A	Dim: B
M2051R-2-R	2	2.54	5.08	M2051R-10-R	10	22.86	25.40	M2051R-18-R	18	43.18	45.72
M2051R-3-R	3	5.08	7.62	M2051R-11-R	11	25.40	27.94	M2051R-19-R	19	45.72	48.26
M2051R-4-R	4	7.62	10.16	M2051R-12-R	12	27.94	30.48	M2051R-20-R	20	48.26	50.80
M2051R-5-R	5	10.16	12.70	M2051R-13-R	13	30.48	33.02	M2051R-21-R	21	50.80	53.34
M2051R-6-R	6	12.70	15.24	M2051R-14-R	14	33.02	35.56	M2051R-22-R	22	53.34	55.88
M2051R-7-R	7	15.24	17.78	M2051R-15-R	15	35.56	38.10	M2051R-23-R	23	55.88	58.42
M2051R-8-R	8	17.78	20.32	M2051R-16-R	16	38.10	40.64	M2051R-24-R	24	58.42	60.96
M2051R-9-R	9	20.32	22.86	M2051R-17-R	17	40.64	43.18

Hauptmerkmale

Standard-IDC mit 2,54 mm Rastermaß, passend für diskrete Leiter AWG22–26
Das geschlossene Design spart Platz für die interne Verkabelung und sorgt so für ein kompaktes Design
Eingebaute Polarisationslaschen verhindern ein umgekehrtes falsches Stecken
Lötfreier IDC-Anschluss, schnelle Montage ohne Werkzeug
Passt zu den PCB-Stiftleisten M2545 und M2545R für die Kabel-zu-Platine-Verbindung
Passend für M2053-Abdeckung zum Schutz der Kontakte vor Staub und Feuchtigkeit
Flammhemmendes Gehäuse nach UL94V-2, RoHS-konform

Paarungsdiagramm

Entwickelt für die Kombination mit Gehäuseabdeckungen der M2053- Serie, um effektiv zu verhindern, dass Staub, Feuchtigkeit und Fremdkörper freiliegende Kontaktanschlüsse beschädigen.
M2051R-NR: Indirekte Leiterplattensteckung; Passt zu den Leiterplatten-Stiftleisten der Serien M2545 und M2545R , um eine zuverlässige Draht-zu-Platine-Verbindung zu erreichen.

Häufig gestellte Fragen

Technische FAQs

F1: Welcher Drahtquerschnitt passt zur M2051R-NR-Durchführung durch IDC?

A: Entwickelt für diskrete Einzelleiter AWG22~26, Standardabstand 2,54 mm.

F2: Was sind die Unterschiede in der Anwendung: mit oder ohne Polarisationslaschen??

Die Antworten finden Sie unten:

①Mit Polarisationslaschen

Verfügt über integrierte Polarisationslaschen, die die korrekte Steckausrichtung gewährleisten.
Verhindert falsches Einsetzen und verringert das Risiko von Fehlverdrahtungen oder Verbindungsfehlern.
Empfohlen für Anwendungen, bei denen eine zuverlässige, fehlerfreie Montage von entscheidender Bedeutung ist.
Erhältlich mit integrierten Polarisationslaschen, um falsches Stecken zu verhindern und die richtige Ausrichtung des Steckers während der Montage sicherzustellen

②Ohne Polarisationslaschen

Standardsteckerdesign ohne Polarisationsmerkmale.
Bietet eine größere Steckflexibilität, erfordert jedoch eine ordnungsgemäße Ausrichtung während der Installation.
Geeignet für Anwendungen, bei denen die Ausrichtung des Steckverbinders klar erkennbar ist und das Risiko einer Fehlsteckung gering ist.
Für Anwendungen, bei denen keine Kodierung erforderlich ist, sind auch nicht polarisierte Versionen erhältlich.

Hinweis: Die elektrische und IDC-Crimpleistung ist bei beiden Versionen identisch.

F3: Kann dieser IDC direkt mit dem PCB-Header verbunden werden?

A: Nur indirekte Leiterplattenverbindung, gepaart mit der vertikalen Leiterplattenleiste M2545 und der rechtwinkligen Leiterplattenleiste M2545R für die Kabel-zu-Platine-Montage.

F4: Gibt es eine passende Schutzhülle?

A: Kompatibel mit der Abdeckung der M2053-Serie, um die Stifte vor Staub, Feuchtigkeit und Schmutz zu schützen.

F5: Material und Entflammbarkeitsgrad des Isolatorgehäuses?

A: UL94V-2 flammhemmendes Nylon; Kontakte aus verzinnter Kupferlegierung, RoHS-konform.

F6: Kann eine Daisy-Chain-Verkabelung in der Mitte des Kabels realisiert werden?

A: Ja, die Durchführungsstruktur ermöglicht eine kontinuierliche Inline-Verkabelung, ohne den fertigen Kabelbaum zu zerschneiden.

F7: Was sind die Vorteile eines 90°-IDC-Steckers mit geschlossenem Ende?

A: Zu den wichtigsten Vorteilen gehören:

Höhere mechanische Zuverlässigkeit durch internen Kabelabschluss und geringere Belastung der IDC-Kontakte.
Kompakte Kabelführung, die nur auf einer Seite Platz für den Kabelaustritt benötigt.
Verbesserte Signalintegrität mit minimalen Kabelstichen und reduzierten Signalreflexionen.
Vereinfachte Montage, da das Kabel an einer einzigen Stelle terminiert wird.

Typische Anwendungen: Punkt-zu-Punkt-Kabelbaugruppen, Steuerungssysteme, Stromverteilungsmodule und Industrieanlagen.

F8: Welchen Steckverbindertyp sollte ich wählen, geschlossenes IDC oder Feed-Through-IDC?

A: Die Auswahl hängt von Ihren Bewerbungsanforderungen ab:

Für die Anwendung	empfohlener Steckverbinder
Punkt-zu-Punkt-Verbindungen	90° IDC geschlossenes Ende
Designs mit begrenztem Platzangebot	90° IDC geschlossenes Ende
Umgebungen mit hoher Vibration	90° IDC geschlossenes Ende
Daisy-Chain-Verkabelung	180° IDC-Durchführung
Mehrplatinensysteme	180° IDC-Durchführung
Bus- oder verteilte I/O-Architekturen	180° IDC-Durchführung
Kostensensible Kabelkonfektionen	180° IDC-Durchführung

Bestell-FAQs

F1: Verfügbare Pinanzahlen für die M2051R-NR-Serie?

A: Standardbereich von 2P bis 24P, kundenspezifische Pin-Positionen können bei Großbestellung ausgehandelt werden.

F2: Wie hoch ist Ihr MOQ für reguläre Lagerartikel?

A: Kleine MOQ für vorrätige Spezifikationen; Für individuelle Farben/Spezifikationen ist eine höhere Mindestbestellmenge erforderlich.

F3: Vorlaufzeit für Muster und Massenproduktion?

A: Muster werden innerhalb von 1 bis 3 Werktagen versendet; Großbestellungen dauern je nach Menge etwa 7 bis 15 Werktage.

F4: Können wir die Gehäusefarbe oder die Kontaktbeschichtung anpassen?

A: Kundenspezifisches Schwarz/andere Gehäusefarbe, vergoldete Kontakte für Großserienbestellungen verfügbar.

F5: Sind kostenlose Muster für Kundentests verfügbar?

A: Es werden kostenlose Muster in kleinen Mengen angeboten, der Käufer übernimmt die internationale Kurierfracht.
