Häufig gestellte Fragen
Technische FAQs

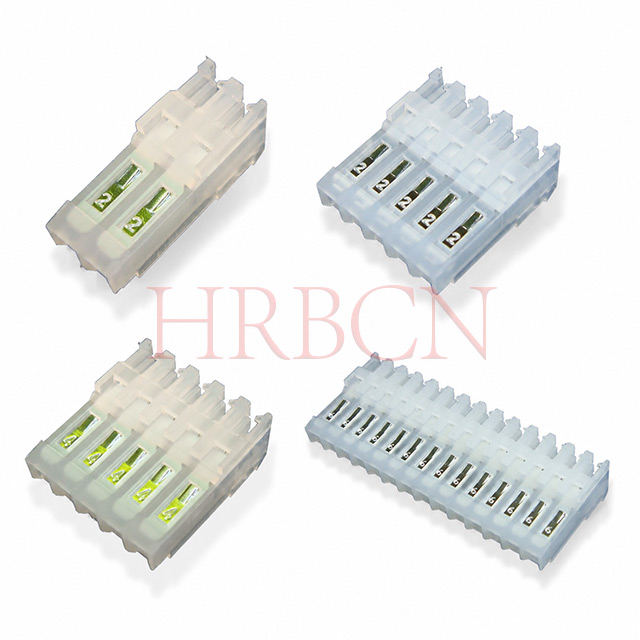

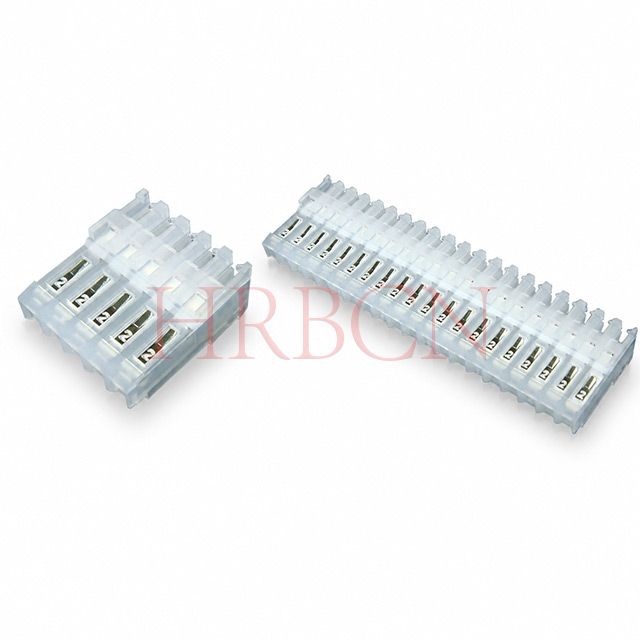

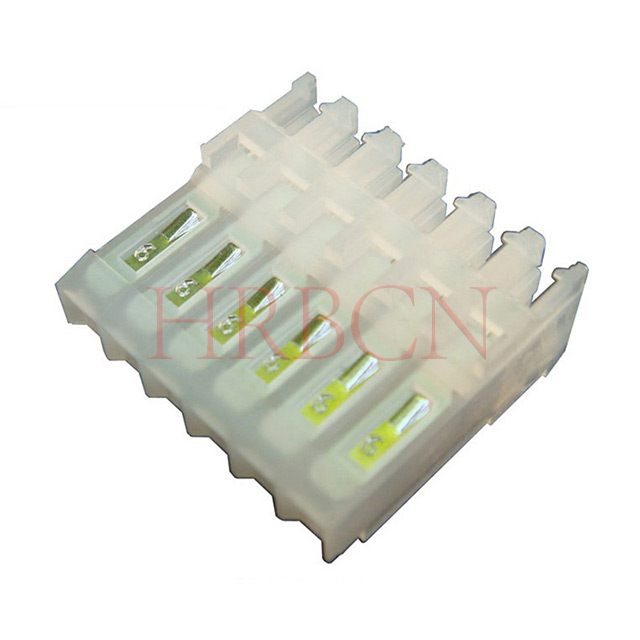

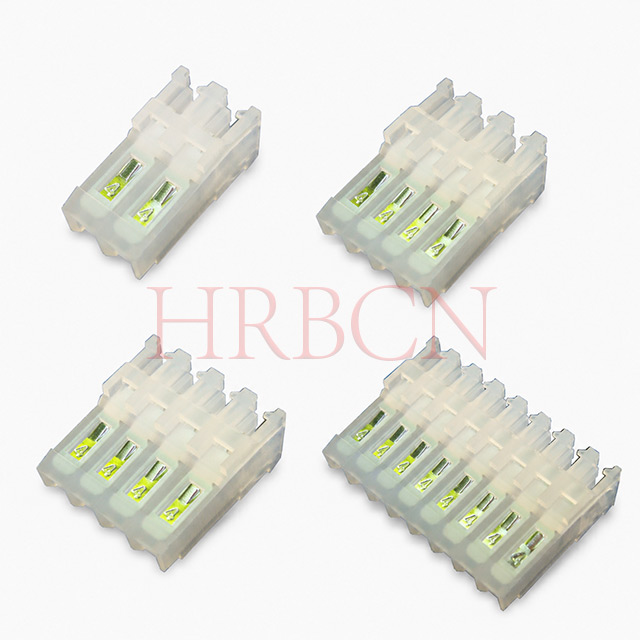

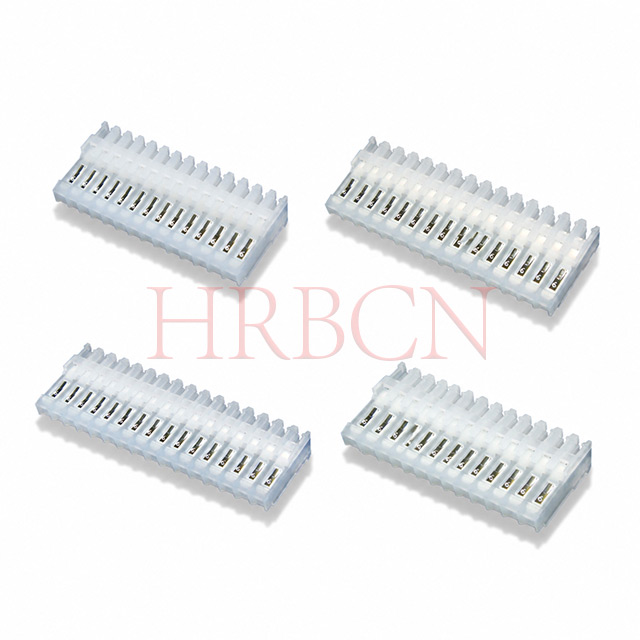

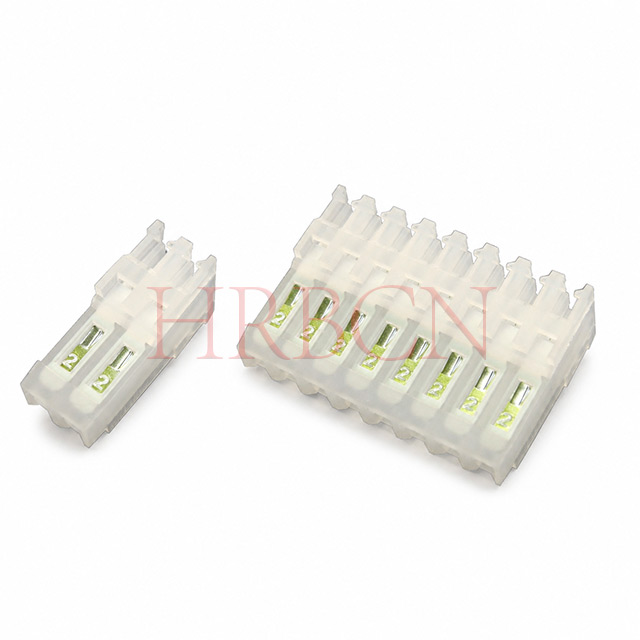

F1: Welcher Drahtquerschnitt passt zur M2051R-N-Durchführung durch IDC?
A: Entwickelt für diskrete Einzelleiter AWG22~26, Standardabstand 2,54 mm.
F2: Was sind die Unterschiede in der Anwendung: mit oder ohne Polarisationslaschen??
Die Antworten finden Sie unten:
①Mit Polarisationslaschen
Verfügt über integrierte Polarisationslaschen, die die korrekte Steckausrichtung gewährleisten.
Verhindert falsches Einsetzen und verringert das Risiko von Fehlverdrahtungen oder Verbindungsfehlern.
Empfohlen für Anwendungen, bei denen eine zuverlässige, fehlerfreie Montage von entscheidender Bedeutung ist.
Erhältlich mit integrierten Polarisationslaschen, um falsches Stecken zu verhindern und die richtige Ausrichtung des Steckers während der Montage sicherzustellen
②Ohne Polarisationslaschen
Standardsteckerdesign ohne Polarisationsmerkmale.
Bietet eine größere Steckflexibilität, erfordert jedoch eine ordnungsgemäße Ausrichtung während der Installation.
Geeignet für Anwendungen, bei denen die Ausrichtung des Steckverbinders klar erkennbar ist und das Risiko einer Fehlsteckung gering ist.
Für Anwendungen, bei denen keine Kodierung erforderlich ist, sind auch nicht polarisierte Versionen erhältlich.
Hinweis: Die elektrische und IDC-Crimpleistung ist bei beiden Versionen identisch.
F3: Kann dieser IDC direkt mit dem PCB-Header verbunden werden?A: Nur indirekte Leiterplattenverbindung, gepaart mit der vertikalen Leiterplattenleiste M2545 und der rechtwinkligen Leiterplattenleiste M2545R für die Kabel-zu-Platine-Montage.
F4: Gibt es eine passende Schutzhülle?A: Kompatibel mit der Abdeckung der M2053-Serie, um die Stifte vor Staub, Feuchtigkeit und Schmutz zu schützen.
F5: Material und Entflammbarkeitsgrad des Isolatorgehäuses?A: UL94V-2 flammhemmendes Nylon; Kontakte aus verzinnter Kupferlegierung, RoHS-konform.
F6: Kann eine Daisy-Chain-Verkabelung in der Mitte des Kabels realisiert werden?A: Ja, die Durchführungsstruktur ermöglicht eine kontinuierliche Inline-Verkabelung, ohne den fertigen Kabelbaum zu zerschneiden.
F7: Was sind die Vorteile eines 90°-IDC-Steckers mit geschlossenem Ende?
A: Zu den wichtigsten Vorteilen gehören:
Höhere mechanische Zuverlässigkeit durch internen Kabelabschluss und geringere Belastung der IDC-Kontakte.
Kompakte Kabelführung, die nur auf einer Seite Platz für den Kabelaustritt benötigt.
Verbesserte Signalintegrität mit minimalen Kabelstichen und reduzierten Signalreflexionen.
Vereinfachte Montage, da das Kabel an einer einzigen Stelle terminiert wird.
Typische Anwendungen: Punkt-zu-Punkt-Kabelbaugruppen, Steuerungssysteme, Stromverteilungsmodule und Industrieanlagen.
F8: Welchen Steckverbindertyp sollte ich wählen, geschlossenes IDC oder Feed-Through-IDC?
A: Die Auswahl hängt von Ihren Bewerbungsanforderungen ab:
| Für die Anwendung | empfohlener Steckverbinder |
|---|
| Punkt-zu-Punkt-Verbindungen | 90° IDC geschlossenes Ende |
| Designs mit begrenztem Platzangebot | 90° IDC geschlossenes Ende |
| Umgebungen mit hoher Vibration | 90° IDC geschlossenes Ende |
| Daisy-Chain-Verkabelung | 180° IDC-Durchführung |
| Mehrplatinensysteme | 180° IDC-Durchführung |
| Bus- oder verteilte I/O-Architekturen | 180° IDC-Durchführung |
| Kostensensible Kabelkonfektionen | 180° IDC-Durchführung |
Bestell-FAQs
F1: Verfügbare Pinanzahlen für die M2051R-N-Serie?
A: Standardbereich von 2P bis 24P, kundenspezifische Pin-Positionen können bei Großbestellung ausgehandelt werden.
F2: Wie hoch ist Ihr MOQ für reguläre Lagerartikel?A: Kleine MOQ für vorrätige Spezifikationen; Für individuelle Farben/Spezifikationen ist eine höhere Mindestbestellmenge erforderlich.
F3: Vorlaufzeit für Muster und Massenproduktion?A: Muster werden innerhalb von 1 bis 3 Werktagen versendet; Großbestellungen dauern je nach Menge etwa 7 bis 15 Werktage.
F4: Können wir die Gehäusefarbe oder die Kontaktbeschichtung anpassen?A: Kundenspezifisches Schwarz/andere Gehäusefarbe, vergoldete Kontakte für Großserienbestellungen verfügbar.
F5: Sind kostenlose Muster für Kundentests verfügbar?A: Es werden kostenlose Muster in kleinen Mengen angeboten, der Käufer übernimmt die internationale Kurierfracht.
