RAST 2.5 IDC-Steckverbinder mit IDT-Technologie | HRB-Stecker M728X

HRB M728X RAST 2.5 IDC-Steckverbinder sind für kompakte und zuverlässige Kabel-zu-Platine-Verbindungen in Haushaltsgeräten, Industrieelektronik und intelligenten Steuerungssystemen konzipiert.
Dank der fortschrittlichen Isolationsverdrängungstechnologie (IDT) ermöglicht die M728X-Serie einen schnellen und effizienten Kabelanschluss ohne Abisolieren oder Crimpen, was dazu beiträgt, die Montagezeit zu verkürzen und die Produktionskonsistenz zu verbessern.
Mit standardisierten RAST 2.5-Kodierungsstrukturen und sicheren Verriegelungsmechanismen verhindern diese Steckverbinder effektiv Fehlsteckungen und gewährleisten eine stabile elektrische Leistung in anspruchsvollen Anwendungen.
Das kompakte Design, die zuverlässige Signalübertragung und die flexiblen Kodierungsoptionen machen HRB RAST 2.5-Steckverbinder ideal für moderne elektronische Systeme, die sichere, langlebige und platzsparende Verbindungslösungen erfordern.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
M728X
Produktmarke:
HRB
Produktcode:
8536909000

HRB-Codierungsbeschreibung und Verbindungsschnittstelle

Serie	Pos. NEIN.	Kontaktieren Sie Pitch	Beschreibung	Paarung mit

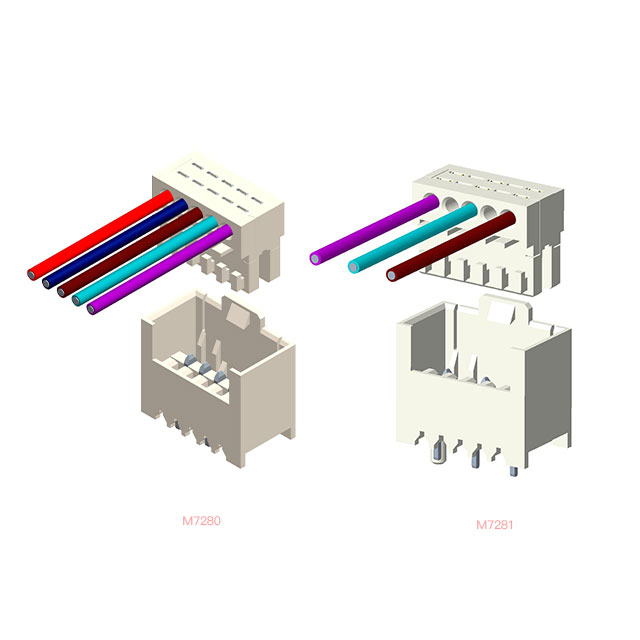

M7280	2-20pol	2,5 mm	RAST 2.5-Stecker für indirektes Stecken, Isolierung Verschiebetechnik (IDT), mit Passrippe	M7230 M7268
M7281	3-19polig	5,0 mm	RAST 2.5-Stecker für indirektes Stecken, Isolierung Verschiebetechnik (IDT), mit Passrippe	M7264

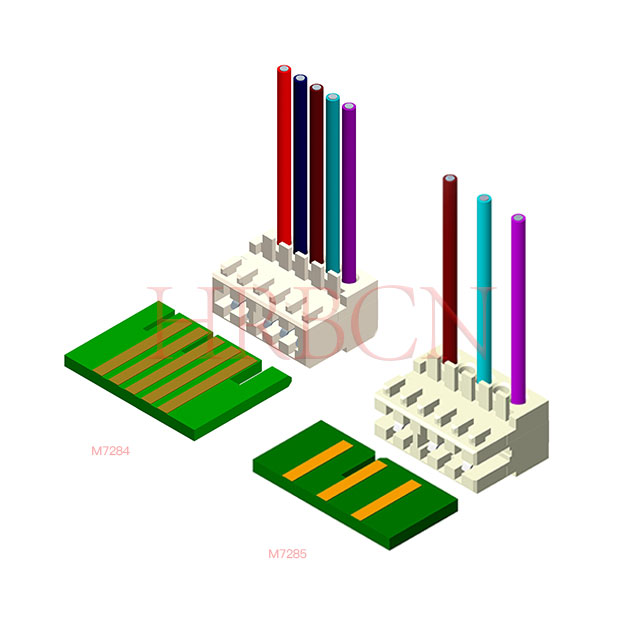

M7284	2-20pol	2,5 mm	RAST 2.5 Steckverbinder zum direkten Stecken, Schneidklemmtechnik (SKT), wahlweise mit oder ohne Kodiersteg und geschlossenen Seiten, für Einzelleiter	Leiterplatte
M7285	3-19polig	5,0 mm	RAST 2.5 Steckverbinder zum direkten Stecken, Schneidklemmtechnik (SKT), wahlweise mit oder ohne Kodiersteg und geschlossenen Seiten, für Einzelleiter	Leiterplatte

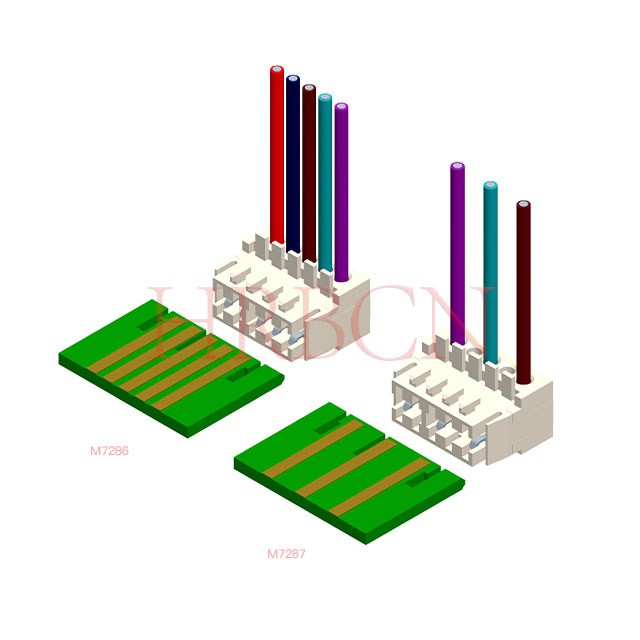

M7286	2-20pol	2,5 mm	RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte durch seitliche Rasthaken, mit Kodierrippe, für Einzelleiter.	Leiterplatte
M7287	3-19polig	5,0 mm	RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte durch seitliche Rasthaken, mit Kodierrippe, für Einzelleiter	Leiterplatte

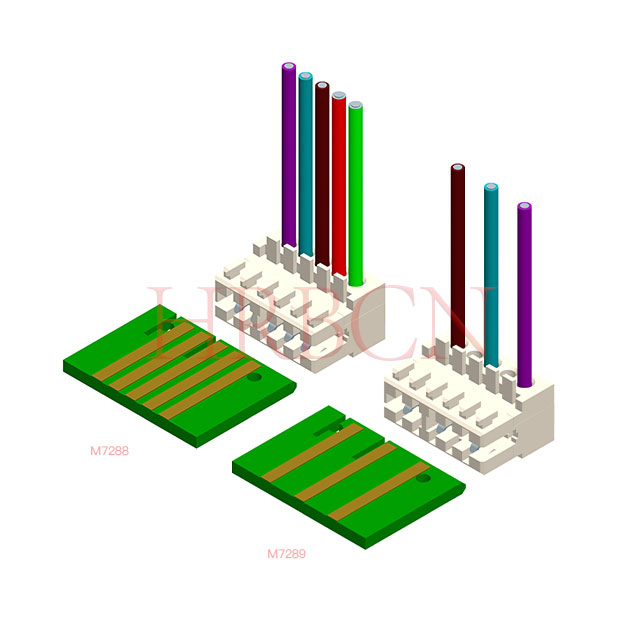

M7288	2-20pol	2,5 mm	RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte mittels Rasthaken, wahlweise mit oder ohne Kodierrippe und geschlossenen Seiten, für Einzelleiter	Leiterplatte
M7289	3-19polig	5,0 mm	RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte mittels Rasthaken, wahlweise mit oder ohne Kodierrippe und geschlossenen Seiten, für Einzelleiter	Leiterplatte

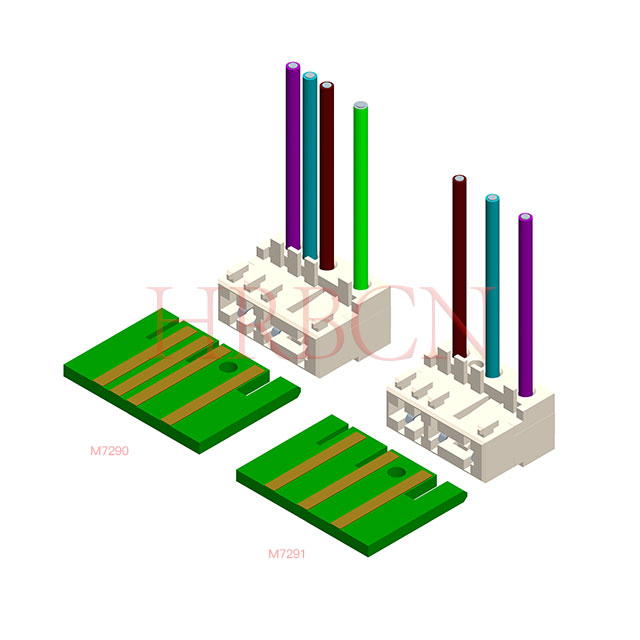

M7290	2-20pol	2,5 mm	RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte mittels Rasthaken, wahlweise mit oder ohne Kodierrippe und geschlossenen Seiten, für Einzelleiter	Leiterplatte
M7291	3-19polig	5,0 mm	RAST 2.5-Steckverbinder für direktes Stecken, Schneidklemmtechnik (SKT), mit Verriegelung auf der Leiterplatte mittels Rasthaken, wahlweise mit oder ohne Kodierrippe und geschlossenen Seiten, für Einzelleiter	Leiterplatte

Vorteile der IDC-Technologie

Schneller und effizienter Kabelabschluss
Reduzierte Montagefehler
Stabiler und zuverlässiger elektrischer Kontakt
Vereinfachtes Kabelbaumdesign
Niedrigere Arbeits- und Produktionskosten
Verbesserte Verbindungskonsistenz
Hohe Haltbarkeit bei Transport und Installation

Produktmerkmale

RAST 2.5 standardisierte Schnittstelle
Zuverlässiger IDT-Drahtabschluss
Kompaktes Wire-to-Board-Design
Sichere Verriegelungs- und Polarisationsoptionen
Schnelle Montage und reduzierte Arbeitskosten
Stabile elektrische Leistung
Flexible Codierungskonfigurationen
Geeignet für die automatisierte Produktion

Einhaltung

EU-RoHS-Richtlinie (EU) 2015/863 zur Änderung von Anhang II der Richtlinie 2011/65/EU
Altfahrzeugrichtlinie (2000/53/EG)
AfPS GS 2019: 01 PAK-Polyzyklische aromatische Kohlenwasserstoffe (PAK)
Europäische Verordnung POPs (EU) 2019/1021
Europäische Verordnung POPs (EU) 2024/2570
Europäische Verordnung POPs (EU) 2025/718
Europäische Verordnung POPs (EU) 2023/1608
Europäische Verordnung POPs (EU) 2019/1021
Europäische Verordnung POPs (EU) 2025/843
Europäische Verordnung POPs (EU) 2025/1930
Verordnung (EG) Np 1907/2006 bezüglich der REACHUS California Proposition 65

Produktzertifikate

Sicherheitszulassungen und Zertifizierungen: VDE, UL, cUL

UL-Entflammbarkeitsklasse: UL 94V-0

Typische Anwendungen

Haushaltsgeräte und Waschmaschinen
Industrielle Steuerungssysteme
Elektronische Module für die Automobilindustrie
Smart-Home-Geräte
Stromversorgungsgeräte
Kommerzielle Gerätesysteme
Büroautomatisierungsgeräte
Kommunikations- und Netzwerkgeräte

F: Warum sollten Sie sich für RAST 2.5 und RAST 5.0 entscheiden?

A: Dual-Pitch-Flexibilität: RAST 2.5 für kompakte, niedrige bis mittlere Leistung; RAST 5.0 für robuste Hochstromanwendungen.

Hohe Effizienz: HRB-Steckverbinder verfügen über einen IDC-Anschluss, der das Abisolieren und Crimpen von Drähten überflüssig macht und die Montagezeit für automatisierte Leitungen um mehr als 50 % verkürzt.

Bewährte Zuverlässigkeit: 4-Punkt-Kontaktdesign, Glühdrahtkonformität und formschlüssige Verriegelung sorgen für langfristige Leistung unter extremen Bedingungen.

Globale Standardisierung: Austauschbar mit RAST-konformen Steckverbindern führender Hersteller, wodurch Risiken in der Lieferkette reduziert werden.

Von kompakten Smart-Home-Geräten bis hin zu hochbelastbaren Industriemaschinen bieten RAST 2.5- und RAST 5.0-Steckverbinder unübertroffene Vielseitigkeit, Zuverlässigkeit und Kosteneffizienz für modernes Elektronikdesign.

F: Was ist der Unterschied zwischen RAST 2.5- und RAST 5.0-Anschlüssen?

A: Der Hauptunterschied liegt in der Stellplatzgröße und der Stromstärke. RAST 2.5 verfügt über ein kompaktes Rastermaß von 2,5 mm für platzsparende Verbindungen mit niedriger bis mittlerer Leistung; RAST 5.0 verfügt über ein Rastermaß von 5,0 mm und eignet sich für Hochstrom- und Hochleistungsanwendungen. Beide folgen einer einheitlichen Industriestandardstruktur mit kinderleichtem Steck- und Verriegelungsdesign.

F: Was sind die Hauptanwendungsszenarien der Steckverbinder der RAST-Serie?

A: Sie werden häufig in Haushaltsgeräten, Smart-Home-Geräten, HVAC-Systemen, Gebäudeautomation, Automobilinnenelektronik, industriellen Schalttafeln und Stromversorgungsgeräten eingesetzt und decken den Bedarf an Kabel-zu-Platine-, Platine-zu-Platine- und Kabel-zu-Kabel-Verbindungen ab.

F: Sind RAST-Steckverbinder beständig gegen hohe Temperaturen und Vibrationen?

A: Auf jeden Fall. Die Serie verwendet hochwertige Isoliermaterialien und ein optimiertes Strukturdesign mit ausgezeichneter Temperaturtoleranz und Antivibrationsleistung, stabil für den Langzeitbetrieb in rauen Arbeitsumgebungen im Haushalt, in der Heizungs-, Lüftungs- und Klimatechnik sowie in der Automobilindustrie.

F: Unterstützt die HRB RAST-Serie die IDC-Terminierung?

A: Ja. HRB RAST 2.5- und RAST 5.0-Steckverbinder unterstützen die professionelle IDC-Anschlusstechnologie, die Abisolier- und Crimpvorgänge überflüssig macht, die Produktionseffizienz erheblich verbessert und für automatisierte Massenmontagelinien geeignet ist.

F: Verfügen RAST 2.5 und RAST 5.0 über eine Funktion zum Schutz vor Fehleinfügungen?

A: Ja. Die integrierte Polarisations- und Kodierungsstruktur verhindert effektiv Fehlsteckungen. Ausgestattet mit einem sicheren Verriegelungsmechanismus, um eine lockere Verbindung durch Vibrationen zu vermeiden und so Verbindungsstabilität und Sicherheit zu gewährleisten.

F: Kann die HRB RAST-Serie herkömmliche Standardsteckverbinder ersetzen?

A: Ja. HRB RAST 2.5 und RAST 5.0 folgen universellen Industriestandardabmessungen und Installationsspezifikationen mit guter Kompatibilität, wodurch herkömmliche Standardverbindungskomponenten perfekt ersetzt und die Beschaffungskosten gesenkt werden können.

F: Welche Verkabelungsmethoden stehen für RAST-Steckverbinder zur Verfügung?

A: Es unterstützt IDC-Schneidklemmverbindungen und herkömmliche Crimpverdrahtungsmethoden und ist flexibel für verschiedene Produktionsprozesse. Sowohl manuelle Montage als auch automatische Montagelinien sind anwendbar.

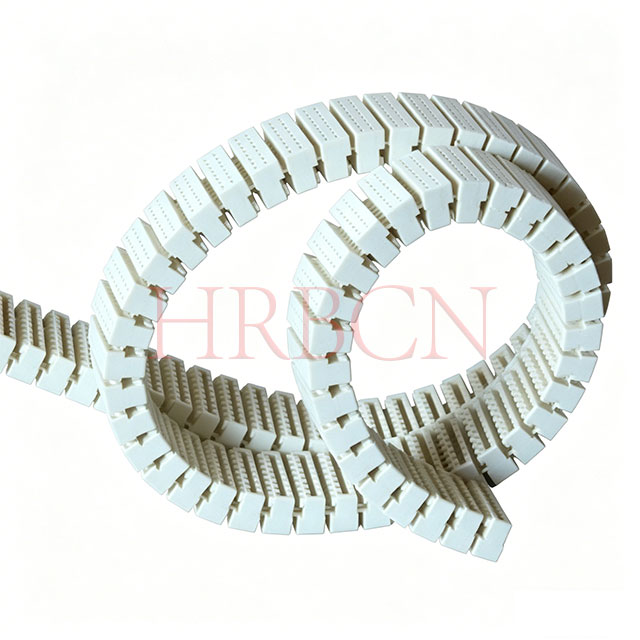

F: Was ist die Verpackungsmethode des RAST 2.5 IDC Connector M728X?

A: Unsere RAST 2.5 IDC-Steckverbinder verfügen über eine Standard-Rollenverpackung, die für die automatische SMT-Montage geeignet ist.
