RAST 2,5 DIP-Stiftleiste, aufrechter Kontaktabstand 5,0 mm

M7264-X-XXXX-2B
Diese aufrechte DIP-Stiftleiste der Serie RAST 2.5 verfügt über eine 5,0 mm Kontaktabstand, streng nach dem Industriestandard RAST 2.5 entwickelt. Dank des kinderleichten Kodierungsdesigns und der Positionierungsstifte verhindert es ein falsches Stecken und sorgt für eine sichere Verriegelungsverbindung.
Mit einem hochtemperaturbeständigen Gehäuse aus PA66 UL94V-0 und verzinnten Messinganschlüssen bietet es eine stabile elektrische Leistung, hervorragende Isolierung und Flammwidrigkeit. Es unterstützt die IDC-Kabelbaumanpassung und eignet sich ideal für Platinen-zu-Kabel-Verbindungen in Haushaltsgeräten, Automobilelektronik und industriellen Steuerungsgeräten. Konform mit RoHS, REACH und relevanten Sicherheitszertifizierungen für elektrische Industrie- und Haushaltsanwendungen.
Verfügbarkeitsstatus:
Menge:
erkundigen In den Einkaufswagen

  • M7264-X-XXXX-2B

  • HRB

  • 8536909000

P/N-Definition

M7264 -X -XXXX -2B

   ①       ②     ③

①:  HRB-Artikelseriennummer

②: Anzahl der Pins: 2-10

③: Eingabe: 0000-9999


Für die Stiftleisten der M7264-Serie sind unten Beispiele für Kodierungskonfigurationen aufgeführt. Weitere Standard-Verschlüsselungsoptionen sind auf Anfrage erhältlich. Für weitere Einzelheiten wenden Sie sich bitte an den HRB-Vertrieb.


Anzahl der Pins

(2-10 Pins)

HRB P/ N

Keying-Beispiele

 SPQ (Stück) Kartongröße (cm) Teilung (mm)
2

M7264-2-0000-2B

M7264-2-0001-2B

M7264-2-0002-2B

usw.

 4800 33×30×27 5.0
3

M7264-3-0000-2B

M7264-3-0003-2B

M7264-3-0005-2B

usw.

 3000
 33×30×27 5.0

Technische Parameter

  • Nennstrom: 6A AC, DC max.

  • Nennspannung: 250 V AC, DC

  • Betriebstemperatur: -40℃~+120℃

  • Kontaktwiderstand: 10 mΩ max.

  • Isolationswiderstand: 1000 mΩ min.

  • Spannungsfestigkeit: 2800 V AC/Minute

  • Material: Gehäuse: Nylon66 UL94V-0;  Anschluss: Messing, verzinnt.

  • GWT: 750℃ IEC-60335-1

Passende Teile

HRB M7281 Serie IDC

M7281-N

IDC der HRB M7270-Serie

M7270

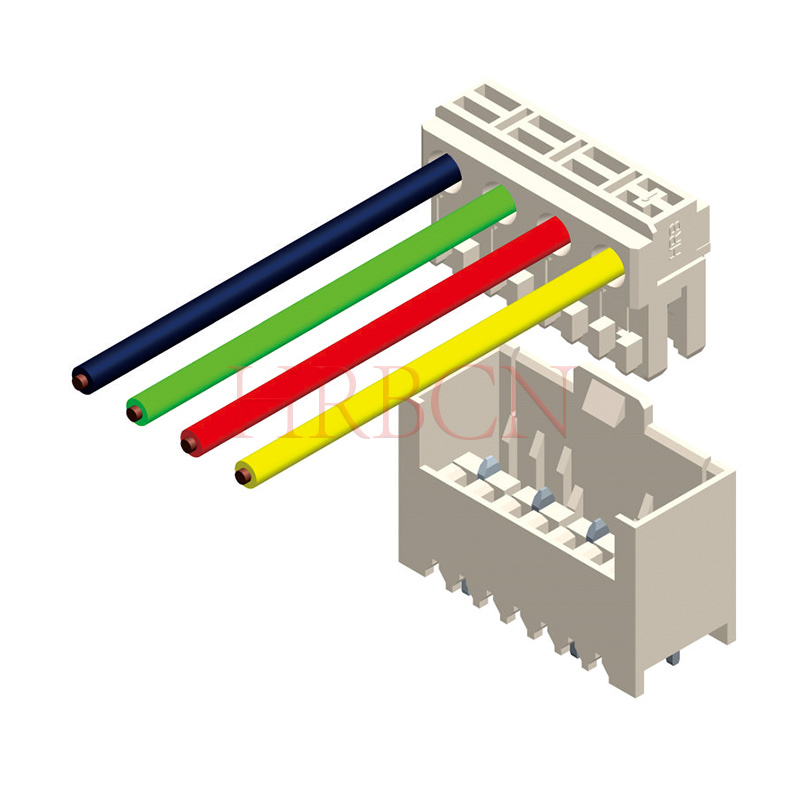

IDC der HRB M7260-Serie

M7260



Einhaltung

  • EU-RoHS-Richtlinie (EU) 2015/863 zur Änderung von Anhang II der Richtlinie 2011/65/EU

  • Altfahrzeugrichtlinie (2000/53/EG)

  • AfPS GS 2019: 01 PAK-Polyzyklische aromatische Kohlenwasserstoffe (PAK)

  • Europäische Verordnung POPs (EU) 2019/1021

  • Europäische Verordnung POPs (EU) 2024/2570

  • Europäische Verordnung POPs (EU) 2025/718

  • Europäische Verordnung POPs (EU) 2023/1608

  • Europäische Verordnung POPs (EU) 2019/1021

  • Europäische Verordnung POPs (EU) 2025/843

  • Europäische Verordnung POPs (EU) 2025/1930

  • Verordnung (EG) Nr. 1907/2006 bezüglich REACH

  • US-Kalifornien-Proposition 65

Produktzertifikate

Sicherheitszulassungen und Zertifizierung:  UL&cUL; VDE

UL-Entflammbarkeitsklasse: UL 94V-0


HRB RAST2.5 & RAST5.0 ANSCHLUSSSYSTEM-ANWENDUNGEN
  • <strong><span style=Waschmaschinenanwendungen" />
  • <span style=Gewerbliche Waschmaschinen" />
  • <span style=Stromanschluss" />
  • <span style=Automobilelektronik" />

Welche Anschlusstechnik nutzt der RAST 2.5-Stecker?

Dieser RAST 2.5-Steckverbinder nutzt die professionelle IDC-Schneidklemmtechnik für einen schnellen und zuverlässigen Kabelanschluss.

Welche Rastermaß- und Pin-Spezifikationen hat dieser IDC-Stecker?

Dieser IDC-Steckverbinder verfügt über ein Standardraster von 2,5 mm und bietet mehrere Pin-Konfigurationen für verschiedene industrielle Verkabelungslayouts.

Welchen Nennstrom und welche Spannung hat dieser RAST 2.5 IDC-Stecker?

Dieser RAST 2.5 IDC-Steckverbinder verfügt über einen stabilen Nennstrom und eine stabile Nennspannung für industrielle Strom- und Signalübertragungsanwendungen.

Ist dieser RAST 2.5-Stecker für die automatische Montage geeignet?

Ja, dieser RAST 2.5-Steckverbinder unterstützt die automatische Montage und trägt so zur Verbesserung der Verkabelungseffizienz für die Massenproduktion bei.

Verfügt dieser IDC-Stecker über Anti-Vibrations- und Anti-Fehlkontaktfunktionen?

Dieser IDC-Steckverbinder ist mit Verriegelung und Polarisierung ausgestattet, um ein Lösen und falsches Stecken in rauen Arbeitsumgebungen zu verhindern.

Welche Flammschutz- und Sicherheitsstandards erfüllt dieser Wire-to-Board-Steckverbinder?

Dieser Wire-to-Board-Steckverbinder verwendet hochflammhemmendes Material und entspricht den globalen Industriesicherheits- und Umweltstandards.

Welche Kabelbereiche sind mit diesem RAST 2,5 IDC-Steckverbinder kompatibel?

Dieser RAST 2.5 IDC-Steckverbinder passt zu gängigen industriellen Kabelgrößen und wird häufig in Standard-Kabelbaumsystemen verwendet.

Was sind die typischen Anwendungen dieses industriellen Stromsteckverbinders?

Dieser industrielle Stromsteckverbinder wird häufig in industriellen Steuerungen, Haushaltsgeräten, Leistungsmodulen und Automatisierungsgeräten verwendet.

Kann dieser IDC-Stecker herkömmliche Crimp-Stecker ersetzen?

Ja, dieser IDC-Stecker macht das Abisolieren und Crimpen überflüssig und kann herkömmliche Steckverbinder ersetzen, um die Produktionskosten zu senken.

Ist dieser RAST 2.5-Stecker mit Standard-Industrieschnittstellen kompatibel?

Dieser RAST 2.5-Steckverbinder entspricht universellen Industriestandards und ist gut mit gängigen Kabelbaumsystemen kompatibel.
