Die Balance zwischen schrumpfendem Platzbedarf auf Leiterplatten (PCB) und der Notwendigkeit einer zuverlässigen Hochstrom-Stromversorgung bleibt eine anhaltende technische Herausforderung in der Haushaltsgeräte-, HVAC- und Automobilfertigung. Moderne Geräte erfordern eine komplexe Steuerungslogik auf engstem Raum. Sie benötigen immer noch robuste Stromanschlüsse, um schwere Lasten wie Motoren und Kompressoren anzutreiben. Die Auswahl des falschen Verbindungsstandards führt zu vorzeitigem thermischen Ausfall, Routing-Ineffizienzen oder unnötigem räumlichen Overhead. Diese Konstruktionsfehler wirken sich direkt auf die Produktlebensdauer aus und erhöhen die Herstellungskosten.
Der RAST-Standard (Raster Anschluss Steck Technik) dient als Branchenmaßstab für die Vermeidung von Fehlsteckungen und die Gewährleistung zuverlässiger Verbindungen. Ingenieure verlassen sich auf dieses standardisierte System, um Verdrahtungsfehler am Fließband zu vermeiden. Die Entscheidung zwischen einem Rastermaß von 2,5 mm und 5,0 mm hängt von bestimmten Nennströmen, räumlichen Einschränkungen, Steckkonfigurationen und Montagemethoden ab. Das Verständnis dieser technischen Nuancen stellt sicher, dass Sie die richtige Komponente sowohl für die Signalintegrität als auch für die Stromverteilung auswählen.
Pitch und Dichte: RAST 2.5 verwendet eine 2,5-mm-Mittellinie und optimiert so die Signalführung mit hoher Signaldichte und geringem Stromverbrauch, während RAST 5.0 eine 5,0-mm-Mittellinie für eine robuste räumliche Trennung verwendet.
Stromkapazität: RAST 2.5 ist normalerweise für 2 A bis 6 A ausgelegt und eignet sich daher für Sensoren und Logikplatinen. RAST 5.0-Steckverbinder verarbeiten bis zu 16 A und dienen als Standard für Hauptstromeingänge und Motorantriebe.
Vermeidung von Fehlsteckungen: Beide Standards nutzen anpassbare Kodierungs-, Polarisations- und Verriegelungsfunktionen, ihre physischen Abmessungen erfordern jedoch völlig unterschiedliche PCB-Layouts und Gehäuseanforderungen.
Steckkonfigurationen: Beide Serien bieten direkte (Kartenrand) und indirekte (Stiftleiste/Buchse) Steckmöglichkeiten, was sich auf die Leiterplattenkosten und Montageprofile auswirkt.
Auswirkungen auf die Montage: Die Wahl zwischen beiden erfordert spezifische Werkzeuganforderungen für Schneidklemmkontakte (IDC) oder Crimpanschlüsse, was sich auf die Skalierbarkeit der automatisierten Fertigung auswirkt.
Was ist der RAST-Steckerstandard?

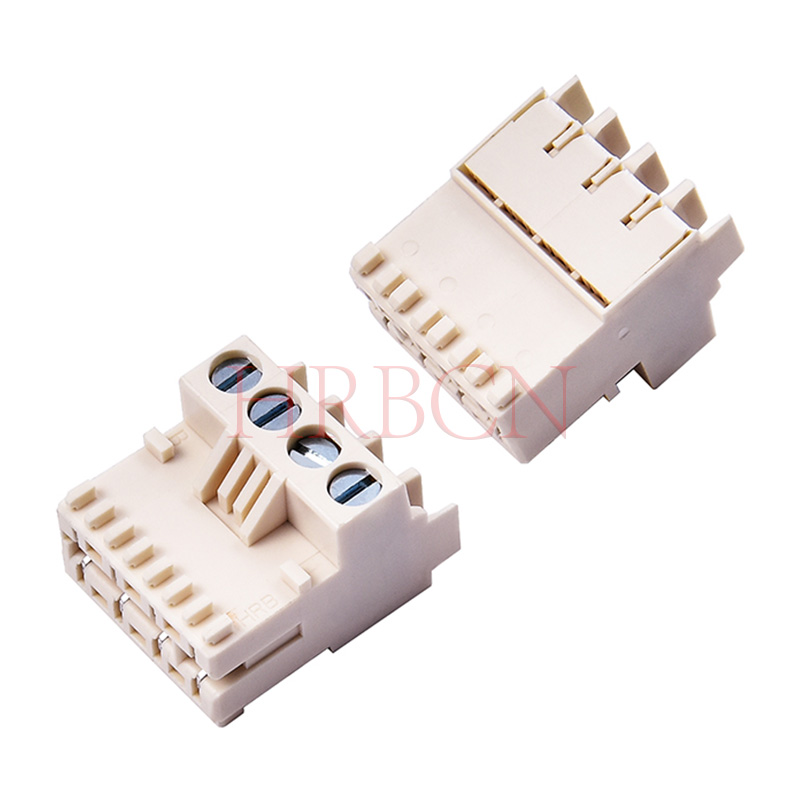

Der Steckverbinderstandard RAST (Raster Anschluss Steck Technik) wurde in Deutschland für zuverlässige elektrische Verbindungen in Haushaltsgeräten entwickelt. Es nutzt mechanische Kodierung, Polarisation und standardisierte Verbindungsdesigns, um Verdrahtungsfehler zu reduzieren, die Montageeffizienz zu verbessern und sichere Verbindungen in Anwendungen wie Waschmaschinen, Kühlschränken und Geschirrspülern zu gewährleisten.
Hauptmerkmale von RAST-Steckverbindern
Besonderheit | Beschreibung | Nutzen |
Mechanische Verschlüsselung | Passende Rippen und Schlitze | Verhindert falsches Stecken |
IDC-Technologie | Verbindet Drähte ohne vorheriges Abisolieren | Vereinfacht die automatisierte Montage |
Verriegelungsmechanismus | Sicherer Halt des Steckers | Verbessert die Vibrationsfestigkeit |
Standardisierte Tonhöhe | Gängige 2,5-mm- und 5,0-mm-Designs | Unterstützt unterschiedliche elektrische Anforderungen |
Polarisation | Steuert die Ausrichtung des Steckers | Reduziert Montagefehler |
Sicherheits- und Materialanforderungen
Bei RAST-Steckverbindern werden üblicherweise hitzebeständige, flammhemmende Materialien wie PA66 verwendet. Abhängig von der Anwendung müssen Steckverbinder möglicherweise die relevanten UL-, VDE-, IEC 60335- und Glühdrahtprüfungsanforderungen erfüllen. Elektrische Nennwerte, Isolationseigenschaften und Materialzertifizierungen sollten für jede Steckverbinderserie überprüft werden.
Das Wichtigste zum Mitnehmen: RAST-Steckverbinder kombinieren standardisierte Rastermaße, Funktionen zur Fehlervermeidung und einen effizienten Kabelanschluss, um eine zuverlässige Geräteherstellung zu unterstützen. Die Wahl zwischen RAST 2.5 und RAST 5.0 hängt von den aktuellen Anforderungen, dem verfügbaren Platz auf der Leiterplatte und dem Anschlussdesign ab.
RAST 2.5-Steckverbinder: Spezifikationen und ideale Anwendungsfälle
Der 2,5-mm-Raster definiert diese Kategorie und bietet eine kompakte Grundfläche für moderne Elektronik. Diese Komponenten unterstützen typischerweise Nennspannungen bis zu 250 V. Die Stromgrenzen liegen im Allgemeinen zwischen 2A und 6A. Die genaue Stromstärke hängt stark vom gewählten Kabelquerschnitt und der Umgebungstemperatur im Gerätegehäuse ab. Ingenieure legen diesen Rasterabstand fest, wenn sie Signale mit geringem Stromverbrauch weiterleiten oder kleine Peripheriegeräte betreiben, bei denen der physische Platz knapp ist.
Die reduzierte Mittellinie bietet eine äußerst wirtschaftliche und platzsparende Lösung. Da Geräte immer intelligenter werden, benötigen Bedienfelder eine höhere Pinzahl, um Touchscreens, Wi-Fi-Module und komplexe Sensorarrays zu verwalten. Der Abstand von 2,5 mm ermöglicht es Designern, mehr Anschlüsse auf engstem Raum auf der Leiterplatte unterzubringen. Diese Miniaturisierung unterstützt direkt den Übergang zu schlanken, flachen Geräteschnittstellen, ohne die Verbindungszuverlässigkeit zu beeinträchtigen. Bei der Weiterleitung von 5-V- oder 12-V-Gleichstromsignalen über eine überfüllte Logikplatine ermöglicht der geringere Platzbedarf eine engere Leiterbahnführung und kleinere Sperrzonen.
Typische Anwendungen konzentrieren sich auf die Signalübertragung und Logiksteuerung. Häufig findet man RAST 2.5- Komponenten, die Daten von Temperatursensoren, Türschaltern und Wasserstandswächtern zurück zur Hauptsteuereinheit leiten. Sie dienen auch als primäre Verbindung für LED-Beleuchtungsmodule in Kühlschränken und Öfen. Interne Logikplatinenverbindungen stützen sich stark auf diesen Standard, um organisierte, fehlerfreie Kabelbäume auf engstem Raum aufrechtzuerhalten. Die mit diesem Rastermaß verbundenen dünnen Drähte (normalerweise AWG 22 bis 24) lassen sich leicht biegen, sodass Montagearbeiter Kabelbäume durch komplexe Gehäuseecken verlegen können, ohne den PCB-Header mechanisch zu belasten.
RAST 5.0-Steckverbinder: Spezifikationen und ideale Anwendungsfälle
Durch die Erhöhung auf einen Abstand von 5,0 mm ändert sich das Leistungsabgabeprofil vollständig. Diese Komponenten vertragen höhere Spannungen und sind je nach Zertifizierung typischerweise für 250 V bis 400 V ausgelegt. Das Hauptmerkmal ist die robuste Stromkapazität, die kontinuierlich zwischen 10 A und 16 A bewältigt. Diese hohe Stromstärke erfordert dickere Anschlüsse, größere Gehäusewände und schwerere Drahtquerschnitte, um die Energie sicher zu leiten, ohne die thermischen Grenzen zu überschreiten.
Der größere Abstand bietet erhebliche thermische und dielektrische Vorteile. Ein Abstand von 5,0 mm erhöht die Kriech- und Luftstrecken zwischen benachbarten Stiften. Diese physische Trennung verbessert die Spannungsfestigkeit und reduziert das Risiko von Lichtbögen unter Hochspannungslasten drastisch, wodurch die strengen Anforderungen der IEC 60664-1 erfüllt werden. Darüber hinaus ermöglicht die größere physische Grundfläche eine bessere Wärmeableitung. Wenn 16 A durch eine Verbindung gesteckt werden, erzeugen die Kontakte Wärme. Das breitere Gehäuse fungiert als passiver Kühlkörper, der die Wärmeenergie an die Umgebungsluft abgibt und so verhindert, dass der Kunststoff mit der Zeit schmilzt oder sich zersetzt.
Ingenieure spezifizieren RAST 5.0-Steckverbinder für schwere Lasten. Zu den nachweisbaren Anwendungsfällen gehören der Antrieb von Waschmaschinen-Trommelmotoren, der Antrieb von Kühlschrankkompressoren und die Stromversorgung von 15-A-Ofenheizelementen. Sie dienen als Standardschnittstelle für primäre Wechselstrom-Netzanschlüsse am Gerät. Für alle Schaltkreise, die eine erhebliche Leistungsabgabe erfordern, ist ein Rastermaß von 5,0 mm erforderlich, um langfristige Sicherheit und Betriebsstabilität zu gewährleisten. Der Versuch, diese Hochstromlasten durch kleinere Abstände zu leiten, führt zu einem katastrophalen Ausfall.
RAST 2.5 vs. RAST 5.0: Grundlegende technische Unterschiede
Pitch, Footprint und PCB-Immobilien
RAST 2.5-Steckverbinder verfügen über ein kompaktes Rastermaß von 2,5 mm und eignen sich daher für platzbeschränkte Leiterplatten und Signalverbindungen. RAST 5.0-Steckverbinder verwenden einen größeren Abstand von 5,0 mm und bieten so mehr Platz für größere Anschlüsse und möglicherweise einen größeren elektrischen Abstand. Beide unterstützen geeignete PCB-Verbindungsdesigns, aber Ingenieure müssen Platinendicke, Kontaktbeschichtung, Kriechstrecken und Layoutanforderungen berücksichtigen.
Nennstrom und Belastbarkeit
RAST 2.5-Steckverbinder sind im Allgemeinen für Signal- und Steuerungsanwendungen mit niedrigerem Strom ausgelegt, während RAST 5.0-Steckverbinder Verbindungen mit höherem Strom wie Motoren, Heizungen und Stromkreisen unterstützen. Die tatsächlichen Nennströme hängen von der Klemmenkonstruktion, der Drahtgröße, dem Kontaktwiderstand und der Betriebstemperatur ab. Ingenieure sollten Herstellerspezifikationen und Derating-Kurven überprüfen, um Überhitzung zu verhindern und eine zuverlässige Stromversorgung sicherzustellen.
Schneidklemmkontakt (IDC) vs. Crimp-Technologien
Der IDC-Anschluss vereinfacht die Kabelbaummontage durch die Verbindung isolierter Drähte ohne separaten Abisolierschritt und eignet sich somit für die automatisierte Massenproduktion. Crimp-Anschlüsse bieten eine Alternative für Anwendungen, die bestimmte Drahtgrößen, mechanische Halterung oder Montageflexibilität erfordern. Sowohl die RAST 2.5- als auch die RAST 5.0-Steckverbinderfamilien bieten je nach Hersteller und Produktserie unterschiedliche Anschlussmöglichkeiten.
Vergleich der RAST-Spezifikationen und | der Spezifikation für mechanische Eigenschaften | RAST 2.5 | RAST 5.0 |
| Mittellinienabstand | 2,5 mm | 5,0 mm |
| Maximale aktuelle Nennleistung | 2A - 6A | 10A - 16A |
| Typische Spannung | Bis zu 250V | 250V / 400V |
| Drahtstärke (AWG) | 22 - 24 AWG | 14–18 AWG |
| Primäre Anwendung | Sensoren, Logik, LED | Motoren, Kompressoren, Netz |
| Kriechstrecke | Minimal (erfordert sorgfältiges Routing) | Ausgezeichnet (gehört zur Tonhöhe) |
| Flexibilität des Geschirrs | Hoch (dünner Draht) | Niedrig (dicker, starrer Draht) |

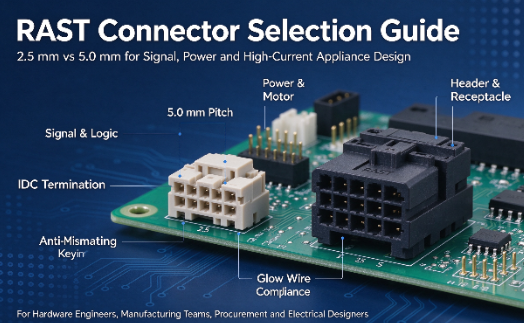

Wie Ingenieure den richtigen RAST-Stecker auswählen
Kriterien für den Bewerbungserfolg
Die Auswahl des richtigen RAST-Steckverbinders erfordert die Bewertung der aktuellen Anforderungen, des PCB-Platzes und des Anwendungstyps. RAST 5.0-Steckverbinder eignen sich im Allgemeinen für Anwendungen mit höherem Strom wie Motoren, Heizungen und Stromverteilung, während RAST 2.5-Steckverbinder kompakte Signalverbindungen mit niedrigerem Strom unterstützen. Ingenieure können beide Typen in Geräten kombinieren, um elektrische Leistung, Platzeffizienz und zuverlässige Konnektivität in Einklang zu bringen.
Compliance- und Sicherheitsstandards
RAST-Steckverbinder müssen die geltenden elektrischen Sicherheits- und Materialanforderungen erfüllen, einschließlich der Entflammbarkeitsklasse UL 94 und der relevanten IEC 60335-1-Anforderungen für Haushaltsgeräte. Üblicherweise werden Gehäuse aus PA66 mit geeigneten Flammschutzeigenschaften verwendet. Die Leistung des Glühdrahts, die Temperaturbeständigkeit und die elektrischen Nennwerte sollten anhand der Spezifikationen und Anwendungsanforderungen des Steckverbinderherstellers überprüft werden.
Kosten-, Skalierbarkeits- und Lieferkettenfaktoren
Bei der Auswahl von RAST-Steckverbindern sollten Komponentenpreis, Montageeffizienz, Werkzeugkompatibilität und Lieferantenverfügbarkeit berücksichtigt werden. Durch die automatisierte IDC-Terminierung können die Produktionskosten gesenkt werden, eine Änderung des Steckverbinderabstands erfordert jedoch möglicherweise zusätzliche Investitionen in die Ausrüstung. Ingenieure sollten vor der Auswahl alternativer Lieferanten auch Gehäuseabmessungen, Kodierung und Verriegelungskompatibilität überprüfen, um Montageprobleme zu vermeiden und zuverlässige Verbindungen sicherzustellen.
Abschluss
Die Unterscheidung zwischen diesen beiden Standards beruht auf einer strikten Arbeitsteilung. Beim Vergleich der beiden bietet RAST 5.0 eine überlegene thermische Masse und einen besseren dielektrischen Abstand für schwere Lasten und bleibt der nicht verhandelbare Standard für eine robuste Hochstrom-Stromversorgung. Umgekehrt ist das 2,5-mm-Raster die definitive Wahl für die Signalführung mit hoher Dichte und ermöglicht es Ingenieuren, komplexe Logik auf engstem Raum unterzubringen, ohne Einbußen bei der Zuverlässigkeit hinnehmen zu müssen.
Ihr Entscheidungsprozess sollte einer strengen Hierarchie folgen. Bewerten Sie zunächst den Dauerstrombedarf und die Umgebungstemperatur. Zweitens bestimmen Sie den erforderlichen Drahtquerschnitt, um diesen Strom sicher zu leiten. Drittens messen Sie den verfügbaren PCB-Footprint, um zu sehen, was physisch hineinpasst. Entscheiden Sie sich schließlich zwischen einem direkten Kartenrand oder einem indirekten Header, basierend auf Ihren Möglichkeiten zur Leiterplattenherstellung.
Um mit Ihrem Design voranzukommen, ergreifen Sie die folgenden Maßnahmen:
Fordern Sie Herabstufungskurven des Herstellers an, um die aktuelle Kapazität bei Ihrer spezifischen Betriebstemperatur zu überprüfen.
Erhalten Sie GWT-Konformitätszertifikate (Glow Wire Test) für das spezifische Gehäuseharz, das Sie verwenden möchten.
Besorgen Sie Muster-Stiftleisten und -Buchsen, um das PCB-Layout, den physischen Abstand und die Kabelbaum-Routenwege zu validieren.
Vergewissern Sie sich, dass Ihr Kabelbaum-Montagepartner genau über die IDC- oder Crimpwerkzeuge verfügt, die für die von Ihnen gewählte Marke erforderlich sind.
FAQ
F: Kann ein RAST 2.5-Stecker für Stromversorgungsanwendungen verwendet werden?
A: Nur für Anwendungen mit geringem Stromverbrauch bis 6A. Aufgrund schwerwiegender thermischer und dielektrischer Einschränkungen kann es den 5,0-mm-Standard für die Hauptgerätestromversorgung nicht ersetzen. Das Drücken höherer Ströme durch einen 2,5-mm-Abstand führt zu Überhitzung und möglicherweise zum Schmelzen.
F: Wofür steht „5.0“ in RAST 5.0-Anschlüssen?
A: Es zeigt einen Abstand von 5,0 Millimetern an. Diese Messung stellt den genauen Abstand zwischen der Mitte eines Kontaktstifts und der Mitte des benachbarten Stifts dar. Dieser größere Abstand bietet den nötigen Freiraum für Hochspannungs- und Hochstromanwendungen.
F: Sind RAST-Steckverbinder herstellerübergreifend kompatibel?
A: Während der Standard die Pitch- und Keying-Methodik definiert, variieren proprietäre Verriegelungsmechanismen und Gehäusetoleranzen. Von Kreuzpaarungen zwischen verschiedenen Marken wird dringend abgeraten und sie sind oft physisch unmöglich, ohne die Verbindung zu erzwingen, was die Sicherheit beeinträchtigt.
F: Wie kann ich den Hersteller eines Ersatz-RAST-Steckers identifizieren?
A: Achten Sie auf eingegossene Identifikationssymbole oder Logos auf dem Kunststoffgehäuse. Da eine proprietäre Codierung ein universelles Austauschen verhindert, müssen Sie diese Symbole und Codierungsmuster mit den Katalogen der großen Hersteller vergleichen, um eine exakte mechanische Übereinstimmung zu finden.
F: Was ist der Unterschied zwischen RAST 5 und RAST 5D?
A: Das „D“ bezeichnet eine direkte Paarungsvariante. Dabei handelt es sich um einen Card-Edge-Stecker, der direkt auf die freiliegenden Pads am Rand der Leiterplatte gesteckt wird. Dadurch entfällt die Notwendigkeit einer separaten gelöteten Stiftleiste, obwohl der Grundabstand weiterhin 5,0 mm beträgt.
F: Warum sollten Sie bei einem RAST-Steckverbinder IDC dem Crimpen vorziehen?
A: IDC (Insulation Displacement Contact) ermöglicht einen Massenanschluss ohne Abisolieren der Drahtisolierung. Dies beschleunigt die automatisierte Kabelbaummontage erheblich und senkt die Herstellungskosten. Es bietet eine zuverlässige, gasdichte Verbindung, die sich ideal für die Geräteproduktion in großen Stückzahlen eignet.
