Was macht wasserdichte rechtwinklige IP67-Steckverbinder ideal für kompakte Elektronikgeräte?

In der Kleinelektronik braucht man gute Verbindungen. Mit rechtwinkligen wasserdichten IP67-Anschlüssen sparen Sie Platz. Sie schützen Ihre Geräte vor Wasser und Staub. Ihre starke Abdichtung und ihre geringe Größe eignen sich hervorragend für schwierige Einsatzorte. Zu diesen Orten gehören Autos und Fabriken. Viele Ingenieure entscheiden sich für diese Steckverbinder für schwierige Aufgaben. Sie funktionieren gut unter rauen Bedingungen. Marktdaten zeigen, dass IP67-Steckverbinder etwa 40 % des Marktes ausmachen . Dies macht sie zur ersten Wahl für starke Elektronik. HRB bietet diese Lösungen mit guten Materialien und starkem Design.

Tipp: Die Auswahl des richtigen Steckverbinders erleichtert das PCB-Layout und sorgt für eine längere Lebensdauer der Geräte.

Wichtige Erkenntnisse

• Wasserdichte, rechtwinklige IP67-Anschlüsse helfen, Platz zu sparen. Sie lassen Kabel seitlich verlaufen. Dadurch verringert sich die Verdrahtungsfläche um ca. 22 %.

• Diese Anschlüsse halten Staub und Wasser sehr gut fern. Dadurch eignen sie sich hervorragend für den Einsatz im Freien, im Auto und in der Fabrik.

• IP67-Anschlüsse sorgen auch an schwierigen Orten für starke Signale. Sie funktionieren gut, wenn es zu Erschütterungen oder großen Temperaturschwankungen kommt.

• Die Verwendung rechtwinkliger Steckverbinder erleichtert das PCB-Layout. Es hilft, Platinen zu stapeln und Anschlüsse leichter zu erreichen.

• Die robusten Materialien der IP67-Steckverbinder verhindern Rost und widerstehen Hitze und Kälte. Dies trägt dazu bei, dass elektronische Geräte länger halten.

• Die Installation von IP67-Steckverbindern ist einfach und schnell. Sie benötigen kein Spezialwerkzeug. Dies beschleunigt die Montage und verringert die Fehlerquote.

• Es ist wichtig, den richtigen Anschluss für Ihr Gerät auszuwählen. Denken Sie über den Strombedarf und den Einsatzort nach. Dadurch funktioniert es am besten.

• HRB verfügt über viele IP67-Anschlüsse für unterschiedliche Einsatzzwecke. Sie können das Richtige für Ihr Projekt finden.

Hauptmerkmale wasserdichter IP67-Steckverbinder

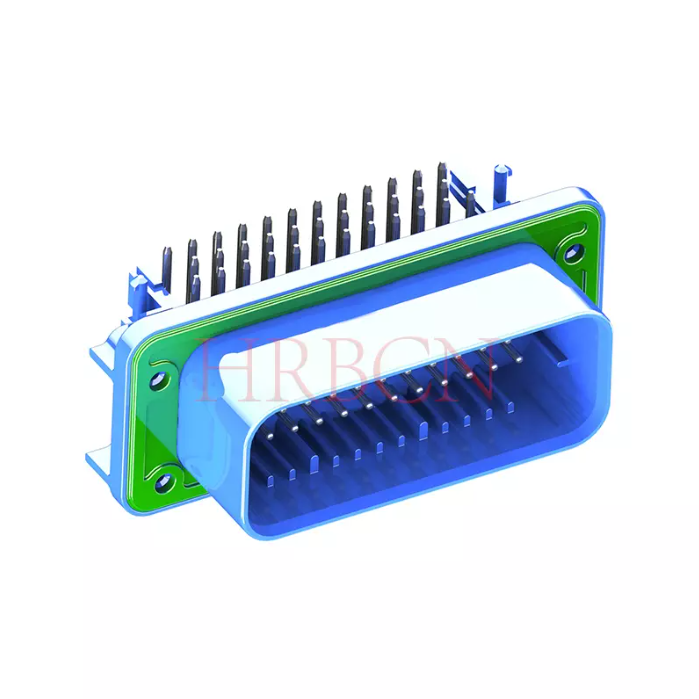

Rechtwinkliges Design

Raumeffizienz

Rechtwinklige Steckverbinder helfen, Platz in Geräten zu sparen . Sie ermöglichen eine Drehung der Drähte von oben nach unten und von einer Seite zur anderen. Sie benötigen keinen zusätzlichen Platz für Kabel. Durch deren Verwendung kann die Verdrahtungsfläche um etwa 22 % verringert werden. Dies ist gut, um bei leistungsstarken Geräten die Wärmekanäle offen zu halten. Viele Autos und Fabriken verwenden diese Anschlüsse, um mehr Teile auf kleinem Raum unterzubringen.

• Mit diesem Design können Sie Bretter übereinander stapeln.

• Die Anschlüsse an der Vorderseite Ihres Geräts bleiben leicht zu erreichen.

• Die Bretter können nah beieinander liegen und trotzdem gut miteinander verbunden werden.

Flexibilität beim PCB-Layout

Das Entwerfen kleiner Leiterplatten ist schwierig. Rechtwinklige Steckverbinder machen es einfacher. Sie können Boards stapeln und trotzdem die Anschlüsse erreichen. Sie helfen, Probleme durch Erschütterungen oder Stöße zu vermeiden. Sie halten die Signale zwischen den Boards stark. Außerdem machen sie das Erstellen und Testen kostengünstiger und einfacher.

IP67-Einstufung erklärt

Staub- und Wasserschutz

Wasserdichte IP67-Stecker blockieren Staub und Wasser . Sie halten jeglichen Staub fern. Sie können sie bis zu 1 Meter tief unter Wasser setzen. Dadurch bleibt die Elektronik an schwierigen Orten sicher. Sie können sie draußen, in Autos oder in Fabriken verwenden.

Umweltresistenz

Steckverbinder müssen bei heißem und kaltem Wetter funktionieren. IP67-Steckverbinder funktionieren bei -40 °C bis +105 °C . Sie können sie an eiskalten oder sehr heißen Orten verwenden. HRB-Steckverbinder verwenden starke Materialien wie Kupferlegierung und PBT. Diese Materialien bekämpfen Rost und tragen dazu bei, dass Geräte länger halten.

• Funktioniert bei Temperaturen von -40 °C bis +105 °C

• Bleibt auch bei schlechtem Wetter zuverlässig

Kompakter Formfaktor

Niedriges Profil

Sie möchten, dass die Geräte gut aussehen und gut funktionieren. IP67-Steckverbinder sind dünn und klein. Sie können sie in schlanke Geräte einbauen und sie funktionieren immer noch hervorragend. Viele Top-Smartphones verwenden diese Anschlüsse, um gut auszusehen und dicht zu bleiben.

Eignung für beengte Platzverhältnisse

In der Elektronik ist es beliebt, Dinge kleiner zu machen. Über 65 % der Top-Smartphones im Jahr 2023 verwendeten IP67- oder IP68-Anschlüsse. Hersteller wählen kleine, starke Steckverbinder, um die Geräte klein und robust zu halten. Sie können diese Steckverbinder in Autoradargeräten, Außenleuchten und Werkssteuerungen verwenden.

Hinweis: Die wasserdichten IP67-Steckverbinder von HRB eignen sich für Kabel-zu-Leiterplatte- und Kabel-zu-Kabel-Anwendungen. Sie helfen Ihnen, kleine und starke Elektronikgeräte für jeden Ort herzustellen.

Vorteile für kompakte Elektronik

Platzsparende Integration

Effiziente PCB-Nutzung

Bei kleinen Geräten kommt es auf jedes bisschen Platz an. Mit rechtwinkligen wasserdichten IP67-Steckverbindern können Sie Ihre Leiterplatte besser nutzen. Mit diesen Anschlüssen können Sie Kabel entlang der Seiten verlegen. Das bedeutet, dass Sie Ihrer Platine weitere Teile hinzufügen können. Die Bretter können dicht aneinander gestapelt werden. Sie müssen sich keine Sorgen machen, dass Drähte herausstehen. So bleibt Ihr Gerät sauber und ordentlich.

Weniger Gedränge

Zu viele Kabel können bei kleinen Geräten zu Problemen führen. Sie möchten verhindern, dass sich Kabel verheddern. Wichtig ist auch eine gute Luftzirkulation. Wasserdichte, rechtwinklige Steckverbinder erleichtern den Einbau in engen Räumen. Sie können Kabel stärker biegen. So bleibt alles ordentlich und leicht erreichbar. Es vereinfacht auch die Reparatur.

• In einer kleinen Box passen mehrere Teile unter.

• Kabelwege bleiben sauber und übersichtlich.

• Weniger Gedränge helfen beim Kühlen und bei Reparaturen.

Zuverlässige wasserdichte Leistung

Langfristige Haltbarkeit

Sie möchten, dass Ihr Gerät lange hält. Wasserdichte Anschlüsse halten Staub und Wasser fern. Sie tragen dazu bei, dass die Signale stark bleiben, auch wenn es nass wird. Sie können sie draußen, in Autos oder in Fabriken verwenden. HRB-Steckverbinder können Erschütterungen und großen Temperaturschwankungen standhalten. Ihr Gerät wird weiterhin einwandfrei funktionieren.

Korrosionsschutz

Rost kann die Elektronik beschädigen. Wasserdichte Anschlüsse verhindern das Eindringen von Staub und Wasser. Sie können sie in Booten, Außenleuchten oder Fabrikmaschinen verwenden. Diese Anschlüsse verhindern Rost und sorgen dafür, dass Ihr Gerät länger hält. Nicht wasserdichte Steckverbinder können brechen, wenn sie nass werden. Wasserdichte Anschlüsse sorgen für die Sicherheit Ihres Systems.

• An schwierigen Orten bleiben die Signale klar.

• Sie müssen nicht für viele Reparaturen bezahlen.

• Staub kann nicht eindringen, sodass Ihr Gerät weiterhin funktioniert.

Einfache Leiterplattenmontage

Vereinfachte Installation

Sie möchten Ihr Gerät schnell und einfach bauen. Wasserdichte rechtwinklige Steckverbinder sind einfach zu installieren. Sie können sie ohne Spezialwerkzeug einrasten. Das spart Zeit und reduziert Fehler. HRB-Anschlüsse verfügen über Teile, die Sie austauschen können. Sie müssen nicht das gesamte Gerät zerlegen.

Automatisierungskompatibilität

Fabriken nutzen heute Roboter, um Elektronik zu bauen. Sie benötigen Steckverbinder, die mit Maschinen funktionieren. Wasserdichte Steckverbinder halten Staub und Wasser während des Baus fern. Die Schnellverbindungsfunktion macht alles schneller. Sie können Teile schnell wechseln. Dadurch läuft Ihr System einwandfrei.

Tipp: HRB verfügt über wasserdichte Anschlüsse, die Sie je nach Bedarf austauschen können. Sie können für Ihr kleines Gerät zwischen Wire-to-Board oder Wire-to-Wire wählen.

Mit den richtigen wasserdichten Steckverbindern können Sie Platz- und Wetterprobleme in kleinen Geräten beheben. HRB bietet Ihnen Auswahlmöglichkeiten, die Ihren Anforderungen entsprechen. Ihr Gerät bleibt stabil und funktioniert einwandfrei.

Vergleich von IP-zertifizierten Steckverbindern

Rechtwinklige vs. gerade Steckverbinder

Raumnutzung

Designer müssen den Platz in kleinen Geräten sinnvoll nutzen. Rechtwinklige Steckverbinder helfen, beim Auf- und Absteigen Platz zu sparen. Sie können Kabel entlang der Seite der Platine verlegen. Das ist gut für Geräte, die nicht hoch sein dürfen. Telefone und tragbare Geräte verwenden rechtwinklige Anschlüsse, um schlank zu bleiben. Gerade Stecker sind besser, wenn Sie viele Kabel dicht beieinander benötigen. Mit ihnen können Sie Kabel direkt in Panels einstecken. Dies funktioniert gut in Schaltschränken mit vielen Leitungen.

Installationsunterschiede

Sie werden Unterschiede feststellen, wenn Sie diese Anschlüsse anschließen. Bei rechtwinkligen Steckverbindern stehen die Kabel im 90-Grad-Winkel heraus. Dadurch werden Hindernisse vermieden und die Kabel bleiben in der Nähe des Geräts. Sie können sie dort einsetzen, wo sich Teile bewegen, beispielsweise bei Roboterarmen. Bei geraden Steckverbindern verlaufen die Kabel in derselben Richtung wie der Stecker. Dies ist praktisch, wenn Sie häufig Kabel anschließen und trennen müssen. In Schaltschränken sieht man häufig gerade Steckverbinder.

IP67 im Vergleich zu nicht wasserdichten Typen

Umweltschutz

Elektronik muss unter schwierigen Bedingungen standhalten. IP-zertifizierte Steckverbinder wie IP67 und IP68 halten Staub und Wasser fern. IP67-Stecker blockieren jeglichen Staub und können für kurze Zeit unter Wasser getaucht werden. Nicht wasserdichte Anschlüsse halten weder Staub noch Wasser ab. Dies macht den Einsatz im Freien oder in der Fabrik zu einem Risiko. IP68-Stecker schützen noch besser in tieferem Wasser.

IP-geschützte Steckverbinder finden Sie in Booten, Außenleuchten und Fabriken. Diese Anschlüsse schützen Geräte dort, wo Staub und Wasser häufig vorkommen.

Wartungsbedarf

Die Schutzart IP67 bietet starken Schutz vor Staub und Wasser . Sie können diese Steckverbinder an Orten wie Autofabriken verwenden, an denen viel Feuchtigkeit und Schmutz herrscht. Mit IP67- oder IP68-Anschlüssen müssen Sie Teile nicht oft reparieren oder austauschen. Die Geräte funktionieren weiter und Sie verlieren weder Zeit noch Geld.

Übersicht über die Leistungstabelle

Raumeffizienz

Abdichtung

Einfache Integration

Sie können Steckverbinder mit Schutzart IP vergleichen, indem Sie sich die wichtigsten Merkmale ansehen. Die folgende Tabelle zeigt, wie IP67- und IP68-Anschlüsse besser sind.

Sie können auch andere Steckertypen auswählen. M12-Steckverbinder können bei richtiger Installation IP67 oder IP68 erreichen. D-Sub-Anschlüsse sind auch wasserdicht. Um zu sparen, eignen sich am besten rechtwinklige Steckverbinder bei kleinen Bauformen Platz .

Tipp: Wählen Sie IP-geschützte Anschlüsse wie IP67 oder IP68 für den besten Schutz und eine einfache Einrichtung in kleinen Geräten.

Auswahl- und Bewerbungstipps

Auswahl des richtigen Steckverbinders

Beurteilung des Platz- und Pinbedarfs

Schauen Sie sich zunächst an, wie groß Ihr Gerät ist und wie viele Pins Sie benötigen. Kleine Elektronikgeräte haben im Inneren nicht viel Platz. Mit rechtwinkligen wasserdichten IP67-Anschlüssen können Sie mehr Teile auf Ihrer Platine unterbringen. Überlegen Sie, wie viel Strom Ihr Gerät verbraucht. Einige Geräte benötigen 3A, andere benötigen möglicherweise 10A . Wählen Sie einen Verbindungstyp aus, der für Ihr Setup geeignet ist, z. B. Hohlstecker, Schraubstecker oder Schnappverschluss. Überprüfen Sie, woraus die Kontakte bestehen. Eine Vergoldung oder Verzinnung verhindert Rost und sorgt für eine längere Lebensdauer. Stellen Sie sicher, dass Sie die Zeichen + und − sehen können. Dies hilft Ihnen, die Drähte richtig anzuschließen. Wenn Ihr Gerät heiß wird, wählen Sie Materialien, die hoher Hitze standhalten.

• Prüfen Sie, wie viel Strom Ihr Gerät benötigt.

• Zählen Sie, wie viele Pins Sie benötigen.

• Wählen Sie den Steckertyp, der zu Ihrer Aufgabe passt.

• Achten Sie auf deutliche +- und −-Zeichen.

• Wählen Sie Materialien, die in Ihrem Temperaturbereich funktionieren.

Umweltaspekte

Überlegen Sie, wo Sie Ihr Gerät verwenden werden. Wenn Kabel vollständig abgedichtet sein müssen, wählen Sie Steckverbinder mit der Schutzart IP67. Diese Anschlüsse halten Staub und Wasser fern. Sie eignen sich hervorragend für den Einsatz im Freien oder auf See. Prüfen Sie immer, ob Sie für Ihr Projekt eine Steckdose mit vollständiger IP-Schutzklasse benötigen. HRB bietet Wire-to-Board- und Wire-to-Wire-Optionen, sodass Sie finden, was Sie brauchen. Wenn Sie etwas Besonderes benötigen, wenden Sie sich an den technischen Support.

Best Practices für die Installation

Gewährleistung einer ordnungsgemäßen Abdichtung

Eine gute Abdichtung schützt Ihr Gerät. Richten Sie die Anschlüsse immer gerade aus und drücken Sie sie vorsichtig hinein. Überprüfen Sie die O-Ringe vor dem Anschließen Reinigen Sie die Dichtungen mit einem fusselfreien Tuch und Isopropylalkohol. Benutzen Sie für Schraubverbindungen einen Drehmomentschraubendreher, damit Sie diese nicht zu fest anziehen. Bedecken Sie unbenutzte Anschlüsse mit Kappen, um sauber zu bleiben. Nachdem Sie fertig sind, prüfen Sie, ob die Verbindungen und die Isolierung gut sind. auf Verschmutzung oder Beschädigung .

• Richten Sie die Steckverbinder sorgfältig aus und stecken Sie sie ein.

• O-Ringe prüfen und reinigen.

• Verwenden Sie zum Festziehen die richtigen Werkzeuge.

• Bewahren Sie Steckverbinder mit aufgesetzten Kappen auf.

• Testen Sie die Verbindungen, nachdem Sie fertig sind.

Häufige Fehler vermeiden

Fehler können zu Undichtigkeiten oder schlechten Verbindungen führen. Stecken Sie die Anschlüsse nicht mit Gewalt zusammen. Stellen Sie sicher, dass die Dichtungen nicht eingeklemmt oder gebrochen sind. Verwenden Sie keine Steckverbinder mit Rissen oder verschlissenen Teilen. Befolgen Sie immer die Anweisungen des Herstellers, um optimale Ergebnisse zu erzielen.

Tipp: Wenn Sie sich bei der Installation nicht sicher sind, bitten Sie den technischen Support um Hilfe. Dies kann Ihnen kostspielige Fehler ersparen.

Anwendungsbeispiele

Automobilelektronik

Sie können wasserdichte IP67-Winkelstecker in Autos und LKWs verwenden. Diese Anschlüsse schützen vor Staub, Wasser und Erschütterungen. Sie tragen dazu bei, dass Dinge wie Sensoren, Lichter und Kameras bei jedem Wetter funktionieren.

Außenbeleuchtung

Außenleuchten benötigen starke Anschlüsse. IP67-Anschlüsse blockieren jeglichen Staub und können bis zu 30 Minuten lang unter Wasser getaucht werden . Sie werden sie in Straßenlaternen, Gartenleuchten und Gebäudeleuchten sehen.

• Diese Anschlüsse eignen sich gut für Orte mit starken Erschütterungen oder für wichtige Aufgaben.

Industrieautomatisierung

Fabriken verwenden diese Steckverbinder in CNC-Maschinen, Roboterarmen und Förderbändern. Sie schützen vor Staub und Wasser. Sie können Kabel problemlos in kleinen Räumen verlegen. Geformte Anschlüsse dichten dicht ab und verhindern Kurzschlüsse oder Systemausfälle.

• Gute Verbindungen sorgen dafür, dass Ihre Maschinen gut laufen.

• Vollständig abgedichtete Kabel verhindern Ausfälle.

Hinweis: HRB verfügt über viele Anschlüsse für verschiedene Aufgaben. Sie können jederzeit den technischen Support um individuelle Hilfe bitten.

Für kleine Elektronikgeräte benötigen Sie rechtwinklige wasserdichte IP67-Steckverbinder. Diese Anschlüsse helfen, Platz in Ihrem Gerät zu sparen. Außerdem halten sie Wasser und Staub fern. Wenn es um geht, können Sie Marken wie HRB vertrauen starke Teile . Ingenieure und Designer sollten über einige wichtige Dinge nachdenken:

Tipp: Wählen Sie Steckverbinder, die zu Ihrem Projekt passen, damit sie lange halten.

FAQ

Was bedeutet IP67 für Steckverbinder?

IP67 bedeutet, dass Ihre Anschlüsse jeglichen Staub blockieren und 30 Minuten lang einer Wassertiefe von bis zu 1 Meter standhalten. Sie erhalten starken Schutz für Ihre Elektronik an rauen Orten.

Kann ich IP67-Stecker im Freien verwenden?

Ja, Sie können IP67-Stecker im Außenbereich verwenden. Diese Anschlüsse halten Regen, Staub und Schmutz fern. Bei Außenleuchten, Kameras und Sensoren können Sie sich auf sie verlassen.

Woher weiß ich, ob mein Gerät einen IP67-Anschluss benötigt?

Sie benötigen einen IP67-Stecker, wenn Ihr Gerät Wasser, Staub oder rauem Wetter ausgesetzt ist. Überprüfen Sie, ob sich Ihr Gerät draußen, in einem Auto oder in einer Fabrik befindet. IP67 schützt Ihr Gerät.

Sind IP67-Anschlüsse schwer zu installieren?

Nein, Sie können IP67-Stecker problemlos installieren. Sie richten einfach die Teile aus und schieben sie zusammen. Die Dichtung hält Wasser und Staub fern. Sie benötigen kein Spezialwerkzeug.

Was ist der Unterschied zwischen IP67 und IP68?

IP67 bedeutet, dass Ihr Gerät 30 Minuten lang bis zu 1 Meter tief unter Wasser tauchen kann. Mit IP68 kann Ihr Gerät tiefer gehen oder länger unter Wasser bleiben. Beide bieten starken Staub- und Wasserschutz.

Kann ich IP67-Stecker in Autos verwenden?

Ja, Sie können IP67-Stecker in Autos verwenden. Diese Anschlüsse schützen vor Wasser, Staub und Erschütterungen. Sie schützen die Elektronik Ihres Autos bei jedem Wetter.

Verhindern IP67-Steckverbinder Rost?

Ja, IP67-Steckverbinder helfen, Rost zu verhindern. Die Dichtung hält Wasser und Staub fern. Ihr Gerät bleibt vor Beschädigungen geschützt. Sie erhalten eine längere Lebensdauer Ihrer Elektronik.

Wie oft kann ich IP67-Stecker anschließen und trennen?

Sie können IP67-Stecker viele Male anschließen und trennen. Die Versiegelung bleibt stark. Sie erhalten eine zuverlässige Nutzung Ihres Geräts.
