F: Was sind die Grundparameter der 4,8 mm vollisolierten weiblichen Trennklemme (AWG 16–14)?
A: Schnelltrennklemmentyp: Buchsen-/Fahnentyp
Drahtgröße: AWG16–14 (1,31–2,08 mm²).
Breite der passenden Laschen: 4,8 (0,187 Zoll)
Dicke der passenden Laschen: 0,5 mm/0,8 mm
Kompatibler Isolationsdurchmesserbereich: 4,06 mm/6,60 mm
F: Wie hoch ist die Mindestbestellmenge für isolierte 4,8-mm-0,187-Zoll-Klemmen?
A: MOQ: 5000 Stück/Artikel.
F: Wie lange ist die Lieferzeit für isolierte 4,8-mm-0,187-Zoll-Klemmen?
A: L/T: 3-4 Wochen.
F: Kann diese AWG16-14-Buchse in Vibrationsumgebungen im Automobilbereich verwendet werden?
A: Ja, diese AWG16-14-Buchse verfügt über eine sichere Kontakthaltung, die den typischen Vibrationspegeln im Automobilbereich standhält. Es ist für Mittelstromkreise geeignet, wenn es gemäß den Spezifikationen installiert wird.
F: Was ist der Unterschied zwischen 4,8-mm- und 6,3-mm-Anschlüssen?
A: Der Unterschied liegt in der Breite der Anschlusslasche. 4,8-mm-Anschlüsse sind kleiner und werden für leichtere Anwendungen verwendet, während 6,3-mm-Anschlüsse verwendet werden
Steckverbinder verarbeiten höhere Ströme.
F: Wie wähle ich die richtige AWG-Größe aus?
A: Wählen Sie den Stecker basierend auf Ihrem Drahtquerschnitt aus. Dieses Produkt ist für AWG16-14- Drähte (1,31–2,08 mm²) konzipiert und gewährleistet einen ordnungsgemäßen Crimpsitz.
F: Sind diese Anschlüsse isoliert?
A: Ja, sie verfügen über eine vollständig isolierte Hülle, um Kurzschlüsse zu verhindern und die Sicherheit zu erhöhen.
F: Welche Drahtgröße unterstützt AWG16-14?
A: AWG16-14-Klemmen sind für Drähte mit einer Querschnittsfläche konzipiert, die für elektrische Anwendungen mit mittlerem bis hohem Strom geeignet ist.
F: Was ist eine 4,8-mm-Trennklemme?
Eine 4,8-mm-Buchsen-Trennklemme ist eine Art elektrischer Steckverbinder, der für eine schnelle und sichere Montage an einer 4,8-mm-Steckerlasche ausgelegt ist
Drahtverbindungen.
F: Was ist der Unterschied zwischen geraden Buchsenanschlüssen und Fahnen-Buchsenanschlüssen? Wie wählt man den richtigen Typ aus?
A: Gerade Buchsenklemmen verfügen über eine gerade Inline-Struktur für eine direkte Verdrahtungsinstallation und eignen sich für enge Räume und die Inline-Kabelbaumführung.
Fahnenklemmen verfügen über ein rechtwinkliges Fahnendesign, das eine seitliche Verdrahtung und einfaches Löten oder Crimpen ermöglicht. Sie eignen sich ideal für überfüllte Verdrahtungsbereiche und die vertikale Leiterplattenmontage.
Wählen Sie den geraden Typ für die lineare Inline-Verkabelung. Wählen Sie den Fahnentyp für rechtwinklige Führung, begrenzten Installationsraum und leiterplattenseitigen Anschluss.
F: Was ist der Unterschied zwischen AWG16-14 und AWG22-18? Wie wähle ich die richtige Drahtgröße aus?
A: AWG16-14-Drähte haben einen größeren Querschnitt und unterstützen höhere Stromlasten, ideal für Hauptstrom- und Mittelstromkreise. Im Gegensatz dazu sind AWG22-18-Drähte dünner und für Schwachstrom- und Hilfsverkabelungen konzipiert.
Wählen Sie AWG16-14 für Hochleistungskomponenten und Hochleistungsanwendungen, während AWG22-18 für Signalleitungen und elektrische Hilfssysteme empfohlen wird.
F: Was sind die Unterschiede zwischen 0,110-Zoll-, 0,187-Zoll-, 0,205-Zoll- und 0,250-Zoll-Anschlüssen? Wie wählt man die richtige Größe?
A: Diese Zahlen beziehen sich auf die Laschenbreite von Schnelltrennklemmen in Zoll:
0,110 Zoll ist die kleinste Größe für Signal- und Hilfsstromkreise mit geringem Strom;
0,187 Zoll ist die gebräuchlichste Allzweckgröße für Verkabelungen mit mittlerem Schwachstrom.
0,205 Zoll bietet eine größere Kontaktfläche für einen höheren Strom und eine stabilere Verbindung;
0,250 Zoll ist die größte Größe und wurde für Hauptstromkreise mit hoher Beanspruchung und hoher Leistung entwickelt.
Passen Sie bei der Auswahl die Breite der Anschlussfahnen an Ihren Gegenstecker, den Draht-AWG, den Arbeitsstrom und den Installationsraum an. Verwenden Sie kleinere Größen für Signalleitungen und größere Größen für Hauptstrom- und Hochstromanwendungen.

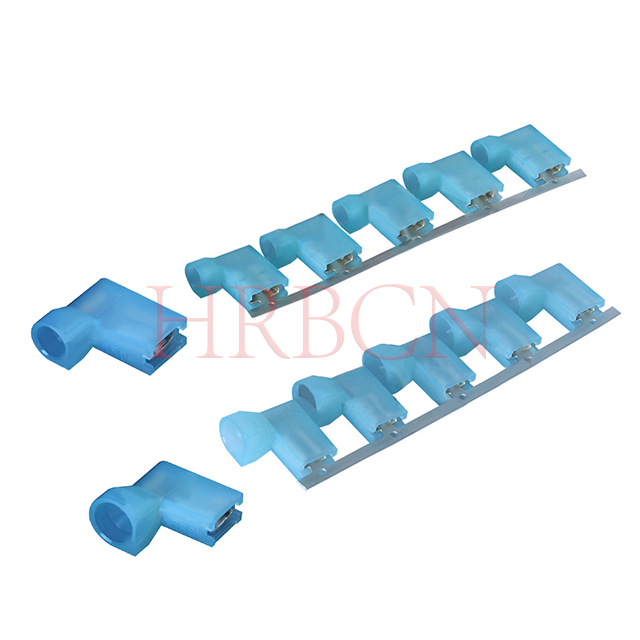

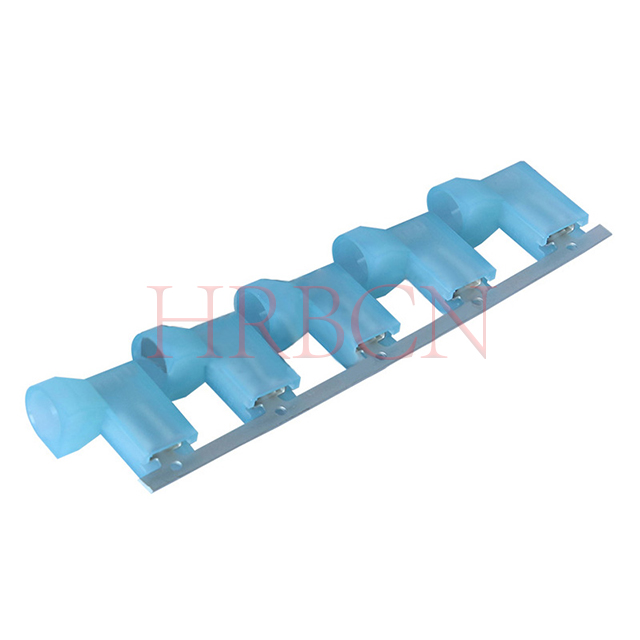

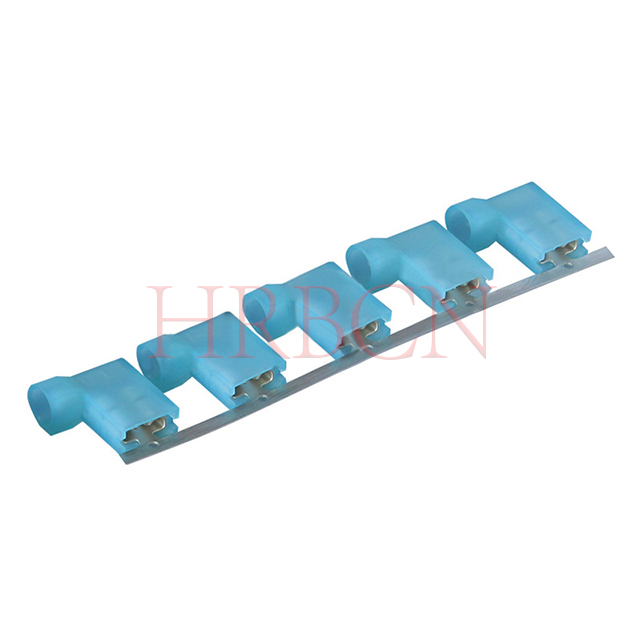

F: Was sind die Unterschiede zwischen M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-b1; M7600FNS-8(8)-b1-Klemmen? Wie wählt man das Richtige aus?
A: Alle gehören zur Serie der vollisolierten 4,8-mm-Flaggenklemmen M7600FNS.
Die Kodierungsregeln lauten wie folgt:
①: (5) / (8) steht für die Dicke der Anschlussfahnen: 0,5 mm bzw. 0,8 mm.
②: b / b1 stehen für unterschiedliche Isolierungsinnendurchmesser und Drahtquerschnittsbereiche, beide für AWG 16-14-Verkabelung. b=Ins. Durchmesser, max.: 4,06 mm; b1=Ins. Durchmesser, max.: 6,60 mm.
③: Die Laschendicke von 0,8 mm bietet eine bessere Leitfähigkeit, eine stärkere Vibrationsfestigkeit und eine höhere Belastbarkeit als der 0,5-mm-Typ.
Auswahlhilfe:
①: Wählen Sie 0,5 mm (5) für herkömmliche allgemeine Verkabelungen mit niedrigem bis mittlerem Strom;
②: Wählen Sie 0,8 mm (8) für Hochstrom-, vibrationsintensive und Hochleistungsanwendungen;
③: Wählen Sie b oder b1 entsprechend Ihrem tatsächlichen Drahtaußendurchmesser, um eine perfekte Crimp- und Isolationspassung zu gewährleisten.
