F1: Wie groß ist der Rastermaß des M7060(I) IDC-Steckers?
A: Der Rastermaß beträgt 3,96 mm, eine gängige Spezifikation für elektronische Verbindungen mittlerer Leistung.
F2: Welche Ausrichtungen sind für diese Serie verfügbar?

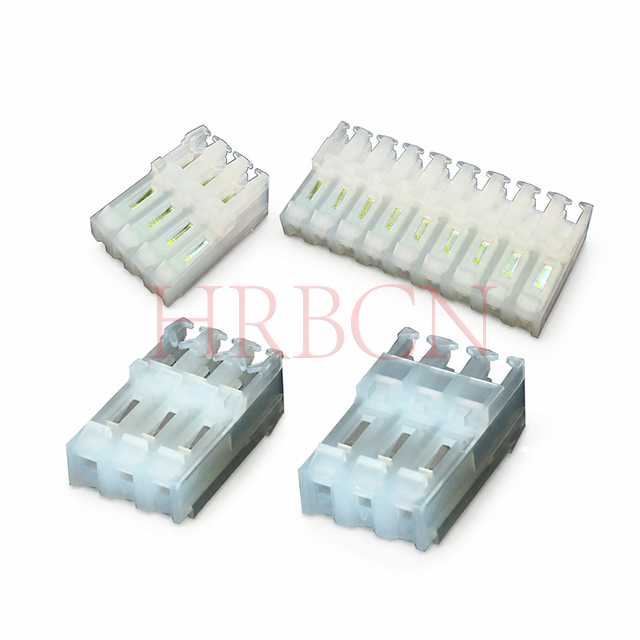

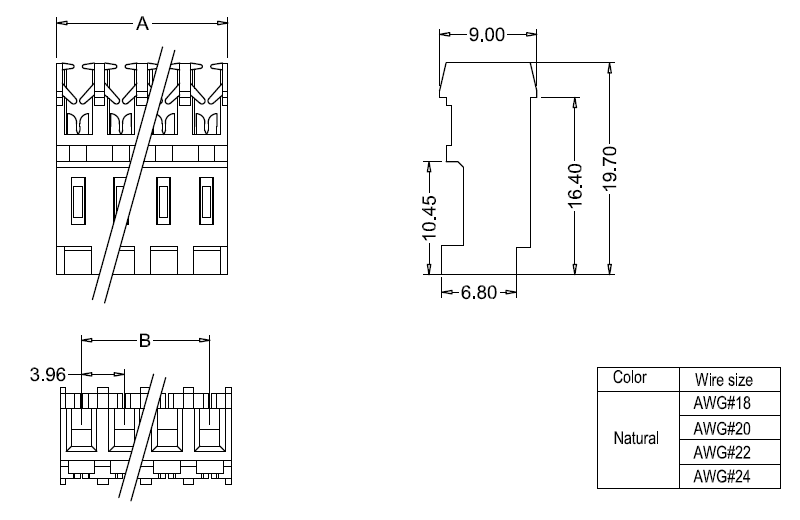

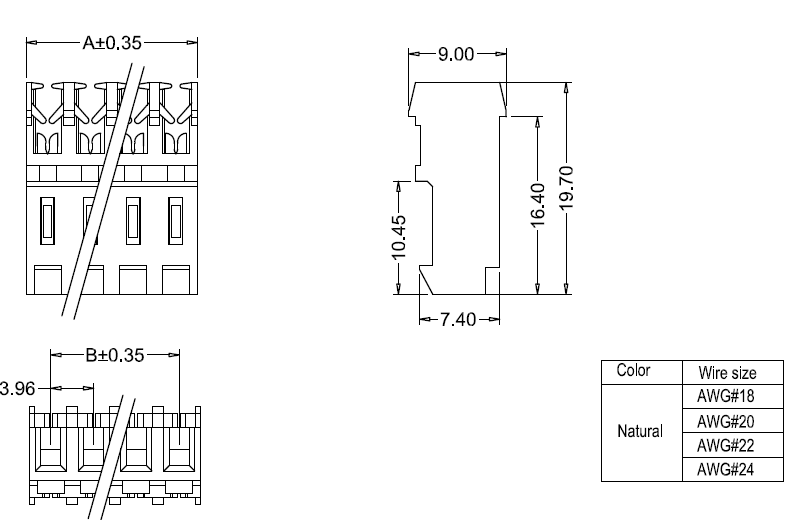

A: Zwei Hauptausführungen: 90° geschlossenes Ende (Modell mit Suffix R) und 180° Durchführung (Standardmodell). Polarisationslaschen sind optional, um ein falsches Einsetzen zu verhindern.
F3: Welches Material und welchen Flammschutzgrad hat das Gehäuse?
A: Das Gehäuse besteht aus Nylon 66 mit der Flammschutzklasse UL94V-2, Betriebstemperatur: -25℃ ~ +85℃.
F4: Wie hoch ist die elektrische Leistung?
A: Nennstrom: 7A AC/DC; Nennspannung: 600 V AC/DC; Spannungsfestigkeit: 2200 V AC pro Minute.
F5: Welchen Drahtquerschnitt unterstützt dieser IDC-Stecker?
A: Es passen AWG18- bis AWG24-Drähte, die häufig für die interne Verkabelung von Haushaltsgeräten und Industrieanlagen verwendet werden.
F6: Was ist das Anschlussmaterial und die Beschichtung?
A: Die Anschlüsse bestehen aus Messing und sind für unterschiedliche Anwendungsanforderungen in verzinnter und vergoldeter Ausführung erhältlich.
F7: Wie viele Pin-Optionen gibt es?
A: Diese Serie deckt 2 bis 20 Pins ab, um unterschiedlichen Schaltungsanforderungen gerecht zu werden.
F8: Welche Anwendungen gibt es für diese IDC-Steckverbinder?

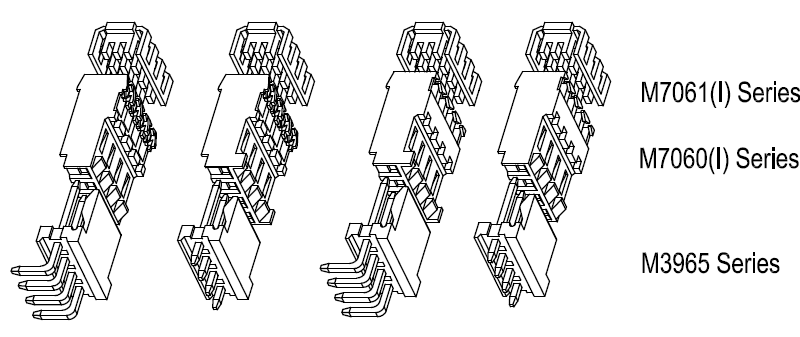

A: Diese IDC-Steckverbinder mit einem Rastermaß von 3,96 mm (Serie M7060(I)) werden häufig für Kabel-zu-Kabel- und Kabel-zu-Platine-Verbindungen in der Unterhaltungs- und Industrieelektronik verwendet, insbesondere dort, wo eine schnelle, zuverlässige und kostengünstige Verkabelung erforderlich ist.
Zu den gängigen Anwendungen gehören:
Haushaltsgeräte – Kühlschränke, Waschmaschinen, Klimaanlagen, Mikrowellenherde und kleine Küchengeräte.
Industrielle Steuerung und Automatisierung – SPS, Bedienfelder, Sensoren, Aktoren und interne Verkabelung von Industriemaschinen.
LED-Beleuchtung und intelligente Beleuchtung – Strom- und Signalanschlüsse für Beleuchtungskörper, Streifen und Steuermodule.
Unterhaltungselektronik – Netzteile, Adapter und interne Anschlüsse für Audio-/Videogeräte.
HLK- und Gebäudeausrüstung – Heizungs-, Lüftungs- und Klimaanlagen, Thermostate und Steuergeräte.
Verkaufsautomaten, Spielgeräte und Bürogeräte – interne Strom- und Signalkabelbäume.

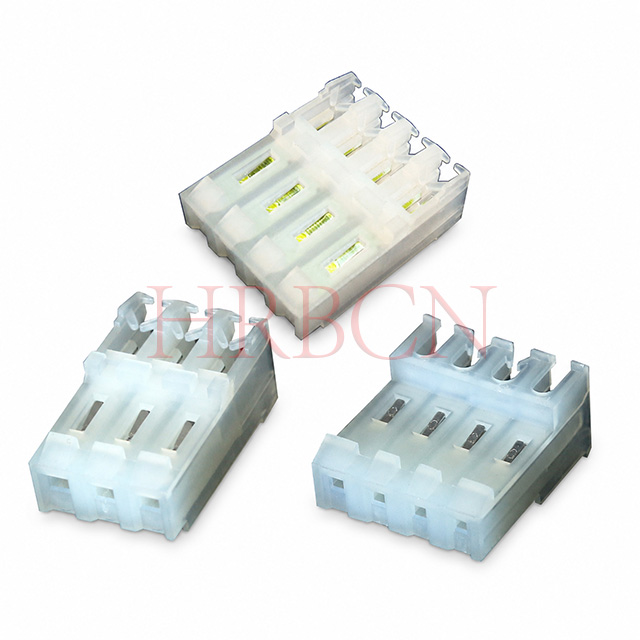

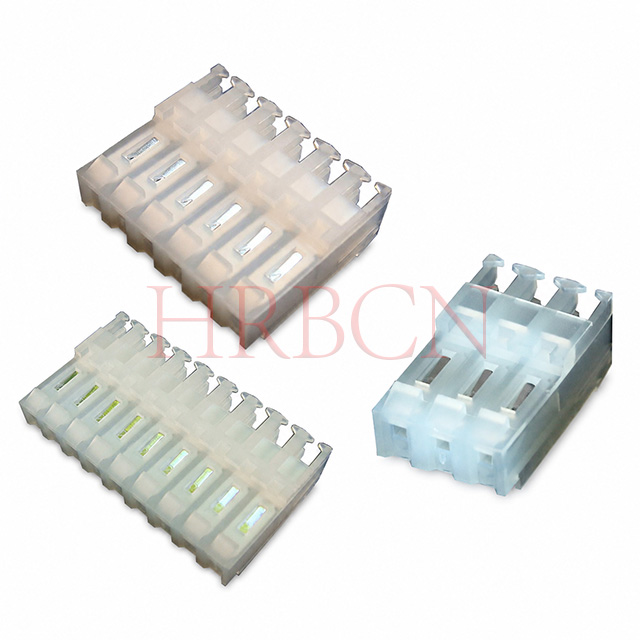

Sie eignen sich für AWG18–AWG24-Drähte mit einer Nennspannung von 5 A/600 V und funktionieren gut bei Temperaturen von –25 °C bis +85 °C (V‑2). Das Design der Verriegelungsrampe gewährleistet Vibrationsfestigkeit und sicheres Stecken und macht sie ideal für die Massenproduktion und raue Umgebungen.
