RAST 2.5 IDC-Steckverbinder mit IDT-Technologie | HRB-Stecker M723X

HRB M723X-Serie sind RAST 2.5 IDC-Steckverbinder mit Fortgeschrittenen IDT (Insulation Displacement Technology) Entwickelt für zuverlässige Kabel-zu-Platine-Verbindungen. Diese Steckverbinder verfügen über ein Rastermaß von 2,5 mm, eine Polarisationskodierung und PCB-Verriegelungsstrukturen, um Fehlsteckungen zu verhindern und eine stabile Leistung zu gewährleisten. Sie werden häufig in Haushaltsgeräten, Automobilelektronik, Industriesteuerungen und intelligenten Geräten eingesetzt. Sie ermöglichen eine schnelle Montage ohne Abisolieren oder Crimpen, verbessern die Produktionseffizienz und entsprechen UL, cUL, VDE, RoHS, REACH und anderen globalen Standards.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
M723X
Produktmarke:
HRB
Produktcode:
8536909000

HRB-Codierungsbeschreibung und Verbindungsschnittstelle

Serie	Pos. NEIN.	Kontaktieren Sie Pitch	Beschreibung	Paarung mit

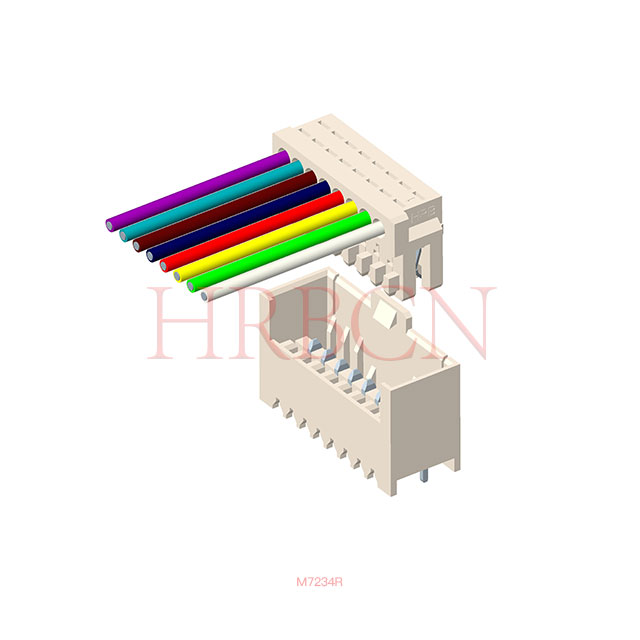

M7234	2-20pol	2,5 mm	RAST 2.5-Steckverbinder für indirektes Stecken, Schneidklemmtechnik (SKT), für Einzelleiter	M7230 M7268

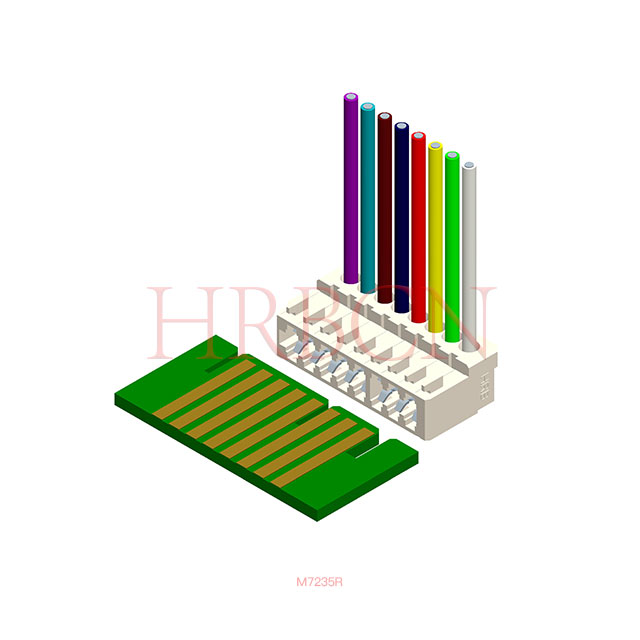

M7235	2-20pol	2,5 mm	RAST 2.5-Stecker für direktes Stecken, Isolierung Verdrängungstechnik (SKT), wahlweise mit oder ohne Kodiersteg und geschlossenen Seiten, für Einzelleiter	Leiterplatte

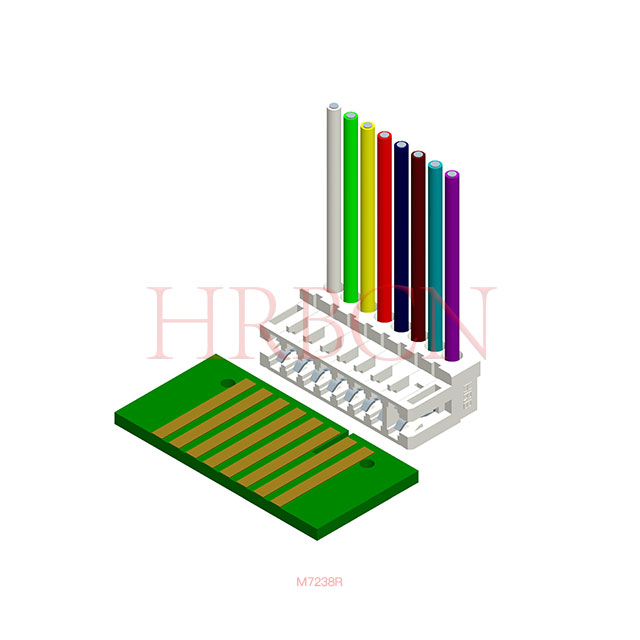

M7238	2-20pol	2,5 mm	RAST 2.5-Stecker für direktes Stecken, Isolierung Verdrängungstechnik (IDT), mit Verriegelung Leiterplatte mittels Rastzungen, wahlweise mit oder ohne Passrippe, z Einzelleiter, ohne geschlossene Seite.	Leiterplatte

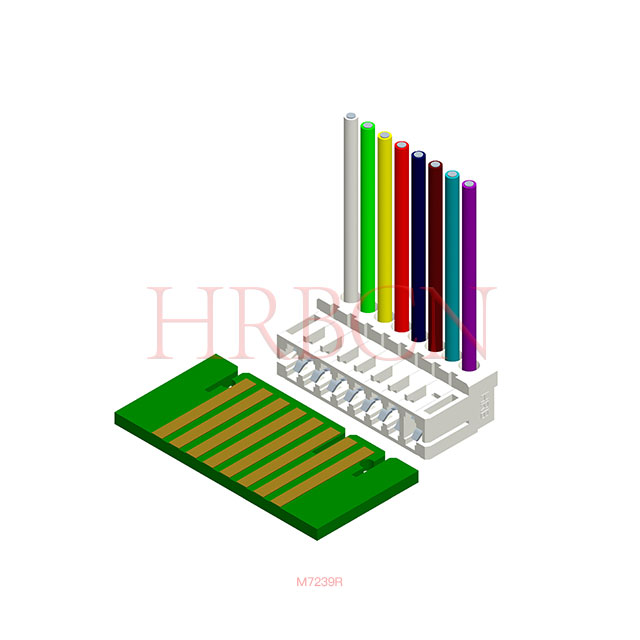

M7239	2-20pol	2,5 mm	RAST 2.5-Stecker für direktes Stecken, Isolierung Verdrängungstechnik (IDT), mit Verriegelung Leiterplatte mittels Rastzungen, wahlweise mit oder ohne Passrippe, z Einzelleiter, mit geschlossener Seite.	Leiterplatte

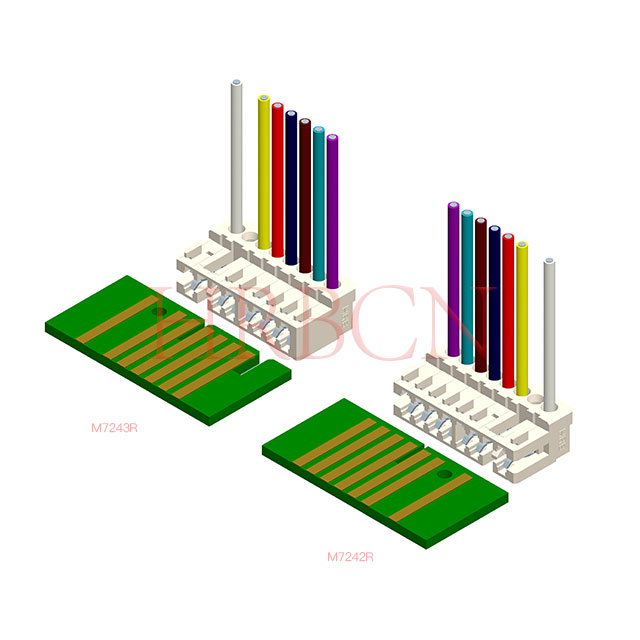

M7242	2-20pol	2,5 mm	RAST 2.5 Steckverbinder für direktes und indirektes Stecken, Schneidklemmtechnik (SKT), mit Innenverriegelung, für Einzelleiter, ohne geschlossene Seite.	Leiterplatte
M7243	2-20pol	2,5 mm	RAST 2.5 Steckverbinder für direktes und indirektes Stecken, Schneidklemmtechnik (SKT), mit Innenverriegelung, für Einzelleiter, mit geschlossener Seite.	Leiterplatte

Vorteile der IDC-Technologie

Schneller und effizienter Kabelabschluss
Reduzierte Montagefehler
Stabiler und zuverlässiger elektrischer Kontakt
Vereinfachtes Kabelbaumdesign
Niedrigere Arbeits- und Produktionskosten
Verbesserte Verbindungskonsistenz
Hohe Haltbarkeit bei Transport und Installation

Produktmerkmale

RAST 2.5 standardisierte Schnittstelle
Zuverlässiger IDT-Drahtabschluss
Kompaktes Wire-to-Board-Design
Sichere Verriegelungs- und Polarisationsoptionen
Schnelle Montage und reduzierte Arbeitskosten
Stabile elektrische Leistung
Flexible Codierungskonfigurationen
Geeignet für die automatisierte Produktion

Einhaltung

EU-RoHS-Richtlinie (EU) 2015/863 zur Änderung von Anhang II der Richtlinie 2011/65/EU
Altfahrzeugrichtlinie (2000/53/EG)
AfPS GS 2019: 01 PAK-Polyzyklische aromatische Kohlenwasserstoffe (PAK)
Europäische Verordnung POPs (EU) 2019/1021
Europäische Verordnung POPs (EU) 2024/2570
Europäische Verordnung POPs (EU) 2025/718
Europäische Verordnung POPs (EU) 2023/1608
Europäische Verordnung POPs (EU) 2019/1021
Europäische Verordnung POPs (EU) 2025/843
Europäische Verordnung POPs (EU) 2025/1930
Verordnung (EG) Np 1907/2006 bezüglich der REACHUS California Proposition 65

Produktzertifikate

Sicherheitszulassungen und Zertifizierungen: VDE, UL, cUL

UL-Entflammbarkeitsklasse: UL 94V-0

Typische Anwendungen

Haushaltsgeräte und Waschmaschinen
Industrielle Steuerungssysteme
Elektronische Module für die Automobilindustrie
Smart-Home-Geräte
Stromversorgungsgeräte
Kommerzielle Gerätesysteme
Büroautomatisierungsgeräte
Kommunikations- und Netzwerkgeräte

F: Warum sollten Sie sich für RAST 2.5 und RAST 5.0 entscheiden?

A: Dual-Pitch-Flexibilität: RAST 2.5 für kompakte, niedrige bis mittlere Leistung; RAST 5.0 für robuste Hochstromanwendungen.

Hohe Effizienz: HRB-Steckverbinder verfügen über einen IDC-Anschluss, der das Abisolieren und Crimpen von Drähten überflüssig macht und die Montagezeit für automatisierte Leitungen um mehr als 50 % verkürzt.

Bewährte Zuverlässigkeit: 4-Punkt-Kontaktdesign, Glühdrahtkonformität und formschlüssige Verriegelung sorgen für langfristige Leistung unter extremen Bedingungen.

Globale Standardisierung: Austauschbar mit RAST-konformen Steckverbindern führender Hersteller, wodurch Risiken in der Lieferkette reduziert werden.

Von kompakten Smart-Home-Geräten bis hin zu hochbelastbaren Industriemaschinen bieten RAST 2.5- und RAST 5.0-Steckverbinder unübertroffene Vielseitigkeit, Zuverlässigkeit und Kosteneffizienz für modernes Elektronikdesign.

F: Was ist der Unterschied zwischen RAST 2.5- und RAST 5.0-Anschlüssen?

A: Der Hauptunterschied liegt in der Stellplatzgröße und der Stromstärke. RAST 2.5 verfügt über ein kompaktes Rastermaß von 2,5 mm für platzsparende Verbindungen mit niedriger bis mittlerer Leistung; RAST 5.0 verfügt über ein Rastermaß von 5,0 mm und eignet sich für Hochstrom- und Hochleistungsanwendungen. Beide folgen einer einheitlichen Industriestandardstruktur mit kinderleichtem Steck- und Verriegelungsdesign.

F: Was sind die Hauptanwendungsszenarien der Steckverbinder der RAST-Serie?

A: Sie werden häufig in Haushaltsgeräten, Smart-Home-Geräten, HVAC-Systemen, Gebäudeautomation, Automobilinnenelektronik, industriellen Schalttafeln und Stromversorgungsgeräten eingesetzt und decken den Bedarf an Kabel-zu-Platine-, Platine-zu-Platine- und Kabel-zu-Kabel-Verbindungen ab.

F: Sind RAST-Steckverbinder beständig gegen hohe Temperaturen und Vibrationen?

A: Auf jeden Fall. Die Serie verwendet hochwertige Isoliermaterialien und ein optimiertes Strukturdesign mit ausgezeichneter Temperaturtoleranz und Antivibrationsleistung, stabil für den Langzeitbetrieb in rauen Arbeitsumgebungen im Haushalt, in der Heizungs-, Lüftungs- und Klimatechnik sowie in der Automobilindustrie.

F: Unterstützt die HRB RAST-Serie die IDC-Terminierung?

A: Ja. HRB RAST 2.5- und RAST 5.0-Steckverbinder unterstützen die professionelle IDC-Anschlusstechnologie, die Abisolier- und Crimpvorgänge überflüssig macht, die Produktionseffizienz erheblich verbessert und für automatisierte Massenmontagelinien geeignet ist.

F: Verfügen RAST 2.5 und RAST 5.0 über eine Funktion zum Schutz vor Fehleinfügungen?

A: Ja. Die integrierte Polarisations- und Kodierungsstruktur verhindert effektiv Fehlsteckungen. Ausgestattet mit einem sicheren Verriegelungsmechanismus, um eine lockere Verbindung durch Vibrationen zu vermeiden und so Verbindungsstabilität und Sicherheit zu gewährleisten.

F: Kann die HRB RAST-Serie herkömmliche Standardsteckverbinder ersetzen?

A: Ja. HRB RAST 2.5 und RAST 5.0 folgen universellen Industriestandardabmessungen und Installationsspezifikationen mit guter Kompatibilität, wodurch herkömmliche Standardverbindungskomponenten perfekt ersetzt und die Beschaffungskosten gesenkt werden können.

F: Welche Verkabelungsmethoden stehen für RAST-Steckverbinder zur Verfügung?

A: Es unterstützt IDC-Schneidklemmverbindungen und herkömmliche Crimpverdrahtungsmethoden und ist flexibel für verschiedene Produktionsprozesse. Sowohl manuelle Montage als auch automatische Montagelinien sind anwendbar.

F: Was ist die Verpackungsmethode des RAST 2.5 IDC Connector M723X?

A: Die M723X RAST 2.5 IDC-Steckverbinder werden in Kunststoffröhren (Standardverpackung) geliefert, um die Stifte zu schützen und eine einfache Handhabung zu gewährleisten. Jede Tube enthält eine festgelegte Menge und die Tuben sind für den sicheren internationalen Versand in Wellpappenkartons verpackt. Für die automatisierte SMT-Bestückung ist auf Anfrage eine Tape-and-Reel-Verpackung erhältlich. Sämtliche Verpackungen entsprechen den Exportstandards und minimieren Transportschäden.
