Bei der Massenfertigung von Haushaltsgeräten, HVAC-Systemen und Industriesteuerungen bestimmt die Verbindungszuverlässigkeit die Systemlebenszyklusleistung. Die Integrität einer Wire-to-Board- oder Wire-to-Wire-Verbindung ist von größter Bedeutung. Die Wahl der falschen Methode zum Anbringen von Drähten führt zu schwerwiegenden Produktionsproblemen. In der Fabrik kann es zu Engpässen bei der Montage und einem übermäßigen Werkzeugaufwand kommen. Alternativ könnte es nach dem Einsatz zu vibrationsbedingten Ausfällen und kostspieligen Wartungsarbeiten vor Ort kommen. Dieser Leitfaden bietet eine technische Bewertung von Schneidklemmen und Schraubklemmen. Wir vergleichen ihre mechanischen Eigenschaften, die Skalierbarkeit der Baugruppe und ihre Langzeitzuverlässigkeit. Ingenieurteams können diese Daten verwenden, um die optimale Anschlussmethode für Steckverbinder für ihre genauen Anwendungsanforderungen festzulegen.
Automatisierung vs. manuelle Montage: RAST-IDC-Steckverbinder ermöglichen eine schnelle, automatisierte Kabelbaumproduktion, indem sie das Abisolieren und Crimpen von Drähten überflüssig machen, wohingegen RAST-Schraubklemmen eine manuelle Kabelvorbereitung und eine präzise Drehmomentanwendung erfordern.
Vibrations- und Umweltbeständigkeit: IDC-Anschlüsse erzeugen eine gasdichte, kaltgeschweißte Verbindung mit hoher Vibrationsfestigkeit, während Schraubanschlüsse bei Temperaturwechsel und mechanischem Schock ohne entsprechende Abschwächung anfällig für Lockerung sind.
Verdrahtungskonfigurationen und Kabeltypen: IDC zeichnet sich durch Flachkabel, Flachbandkabel und komplexe Run/Tap-Konfigurationen aus, während Schraubklemmen eine überlegene Flexibilität für diskrete Drähte und unterschiedliche Querschnitte bieten.
Wartungsfreundlichkeit vor Ort: Schraubklemmen ermöglichen schnelle Reparaturen vor Ort und akzeptieren eine größere Auswahl an Drahtstärken, was sie ideal für Anwendungen mit geringem Volumen, stark kundenspezifischen oder wartungsintensiven Anwendungen macht.
Was der RAST-Standard für Drahtverbindungen bedeutet
RAST (Raster Anschluss Steck Technik) ist ein Steckverbinderstandard, der in Haushaltsgeräten weit verbreitet ist, um die Verbindungszuverlässigkeit zu verbessern, Fehlsteckungen zu verhindern und die automatisierte Montage zu vereinfachen. RAST 2.5 verfügt über einen 2,5-mm-Raster für kompakte Signal- und Schwachstromschaltungen, während RAST 5.0 einen 5,0-mm-Raster für Anwendungen mit höherem Strom wie Motoren und Heizelementen verwendet. Die Auswahl des richtigen Steckverbinders erfordert die Bewertung der Stromstärke, der Kompatibilität der Drahtquerschnitte, der mechanischen Halterung und der Umgebungsbedingungen.
Schlüsselfaktoren bei der Auswahl der RAST-Drahtverbindung
Faktor | Überlegungen zur Auswahl |
Aktuelle Bewertung | Passen Sie die Anschlusskapazität an die elektrischen Lasten an |
Drahtstärke | Überprüfen Sie die unterstützten Leitergrößen |
Mechanische Festigkeit | Sorgen Sie für einen zuverlässigen Drahthalt |
Umweltresistenz | Berücksichtigen Sie Temperatur, Feuchtigkeit und Vibration |
Beendigungsmethode | Bringen Sie Montageeffizienz und Wartungsbedarf in Einklang |

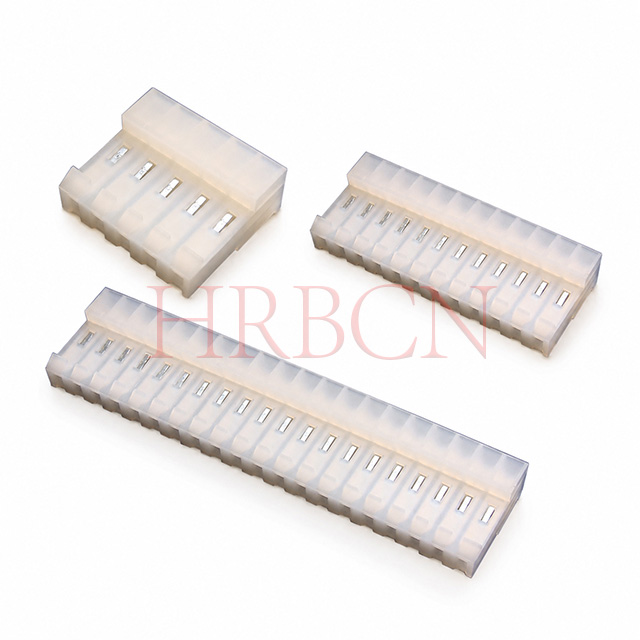

RAST-IDC-Steckverbinder: Mechanik und Anwendungsrealität
RAST IDC-Steckverbinder verwenden die Schneidklemmtechnik, um Drähte zu verbinden, ohne ihre Isolierung zu entfernen. Diese Methode unterstützt einen schnellen, konsistenten Anschluss und eignet sich besonders für die automatisierte Kabelbaumfertigung.
So funktionieren RAST-IDC-Steckverbinder
IDC-Klemmen verfügen über speziell entwickelte Metallschlitze, die die Drahtisolierung verdrängen und elektrischen Kontakt mit dem Leiter herstellen. Die richtige Einsteckkraft und kompatible Kabelspezifikationen tragen dazu bei, stabile Verbindungen mit geringem Widerstand ohne separate Abisolier- oder Crimpvorgänge herzustellen.
Hauptvorteile von RAST-IDC-Steckverbindern
Vorteil | Nutzen |
Kein Abisolieren der Drähte | Reduziert Vorbereitungsschritte |
Automatisierte Kündigung | Verbessert die Produktionseffizienz |
Konsistente Verbindungen | Reduziert manuelle Montagevariationen |
Kompaktes Design | Unterstützt platzsparende Kabelbaumanordnungen |
Daisy-Chaining | Ermöglicht kompatible Durchschleifkonfigurationen |
Einschränkungen und Designüberlegungen
RAST-IDC-Steckverbinder erfordern eine präzise Kompatibilität zwischen Anschlussgeometrie, Drahtquerschnitt, Isolationsdicke und Leiterkonstruktion. Eine falsche Kabelauswahl oder Einstecktiefe kann die elektrische Zuverlässigkeit beeinträchtigen. Für die IDC-Terminierung ist unter Umständen auch spezielle Ausrüstung erforderlich, und beschädigte Verbindungen müssen häufig ersetzt und nicht wiederverwendet werden.
Typische Anwendungen
RAST-IDC-Steckverbinder werden häufig in Waschmaschinen, Kühlschränken, HVAC-Systemen, Beleuchtungsgeräten und Gerätesteuerplatinen verwendet. Sie sind besonders nützlich für die Massenproduktion, bei der ein effizienter Kabelanschluss, eine kompakte Verkabelung und eine gleichbleibende Montagequalität Priorität haben.
Das Wichtigste zum Mitnehmen: RAST-IDC-Steckverbinder eignen sich gut für die automatisierte Fertigung und bieten einen effizienten Anschluss und zuverlässige Verbindungen, wenn die Kabelspezifikationen und Installationsprozesse ordnungsgemäß kontrolliert werden.
RAST-Schraubklemmen: Mechanik und Anwendungsrealität
RAST-Schraubklemmen nutzen mechanische Klemmung zur Sicherung elektrischer Leitungen und bieten so eine flexible Installation und zuverlässige Stromanschlüsse. Ihre Leistung hängt von der richtigen Kabelvorbereitung, dem Anzugsdrehmoment und den Betriebsbedingungen ab.
So funktionieren RAST-Schraubklemmen
Schraubklemmen sichern abisolierte Leiter mithilfe einer Gewindeschraube oder eines Käfigzugfedermechanismus. Durch ordnungsgemäßes Anziehen entsteht ein stabiler elektrischer Kontakt, während lose Verbindungen und übermäßiger Widerstand verhindert werden. Die Einhaltung der vom Hersteller angegebenen Drehmomentwerte trägt dazu bei, Kabelschäden und Überhitzung zu vermeiden.
Hauptvorteile von RAST-Schraubklemmen
Vorteil | Nutzen |
Kabelkompatibilität | Unterstützt verschiedene Drahttypen und -größen innerhalb der Nenngrenzen |
Einfache Installation | Verwendet gängige Installationstools |
Feldwartung | Ermöglicht den bequemen Kabelaustausch und die Inspektion |
Sichere Verbindung | Bietet zuverlässigen mechanischen Halt |
Krafthandhabung | Unterstützt Anwendungen mit höherem Strom bei entsprechender Nennleistung |
Einschränkungen und Designüberlegungen
RAST-Schraubklemmen erfordern mehr manuelle Montage als IDC-Steckverbinder, da die Drähte einzeln abisoliert, eingeführt und festgezogen werden müssen. Falsches Drehmoment, Vibrationen und Temperaturwechsel können die Zuverlässigkeit der Verbindung mit der Zeit beeinträchtigen. Die Verwendung kalibrierter Werkzeuge und die Befolgung der Installationsrichtlinien tragen dazu bei, diese Risiken zu minimieren.
Typische Anwendungen
RAST-Schraubklemmen oder kompatible Schraubklemmen-Klemmendesigns können in industriellen Schalttafeln, HLK-Geräten, Beleuchtungssystemen und Stromverteilungsbaugruppen verwendet werden, bei denen flexible Verkabelung und Wartung vor Ort wichtig sind.
Das Wichtigste zum Mitnehmen: Schraubklemmen bieten Installationsflexibilität und einfache Wartung, während IDC-Steckverbinder im Allgemeinen besser für die automatisierte Kabelbaumproduktion in großen Stückzahlen geeignet sind.
IDC vs. Schraubklemme: Direkter Vergleich
1. Skalierbarkeit und Durchsatz der Baugruppe
RAST-IDC-Steckverbinder unterstützen einen schnellen, automatisierten Kabelanschluss ohne Abisolieren und eignen sich daher ideal für die Massenfertigung. Schraubklemmen erfordern die Vorbereitung, das Einführen und Festziehen der einzelnen Drähte, was die Montagezeit erhöht. Obwohl IDC-Systeme höhere anfängliche Werkzeuginvestitionen erfordern, können sie die Arbeitskosten erheblich senken und die Produktionskonsistenz im großen Maßstab verbessern.
2. Mechanische Zuverlässigkeit und Umwelttoleranz
IDC-Verbindungen sorgen für einen konstanten Kontaktdruck und können bei ordnungsgemäßem Anschluss eine zuverlässige Leistung bei Vibrationen und Temperaturwechseln bieten. Bei Schraubklemmen kommt es auf die mechanische Klemmkraft an, die durch unsachgemäßes Anziehen, Vibrationen oder Temperaturschwankungen abnehmen kann. Beide Technologien können bei korrekter Spezifikation, Installation und Wartung zuverlässige Verbindungen liefern.
3. Flexibilität und Standardisierung der Drahtstärken
IDC-Steckverbinder erfordern kompatible Drahtstärken, Leitertypen und Isoliermaterialien, um einen ordnungsgemäßen Anschluss zu gewährleisten. Schraubklemmen sind im Allgemeinen für einen größeren Bereich an Drahtgrößen innerhalb ihrer angegebenen Nennwerte geeignet und bieten so eine größere Installationsflexibilität. Die Auswahl der richtigen Kabelabmessungen und die Einhaltung der Herstellerspezifikationen tragen dazu bei, lockere Verbindungen, Überhitzung und vorzeitige Ausfälle zu vermeiden.
4. Wartung vor Ort und Lebenszyklusunterstützung
Schraubklemmen sind praktisch für die Wartung vor Ort, da Techniker die Drähte mit Standardwerkzeugen trennen, prüfen und wieder anschließen können. IDC-Steckverbinder eignen sich besser für werkseitig montierte Kabelbäume, erfordern jedoch bei Reparaturen möglicherweise Spezialwerkzeuge oder Ersatzklemmen. Die beste Wahl hängt von der Wartungshäufigkeit, der Zugänglichkeit und den langfristigen Serviceanforderungen ab.
| Leistungsmetrische | RAST-IDC-Steckverbinder, | RAST-Schraubklemmen |
| Montagedurchsatz | Extrem hoch; unterstützt die vollautomatische Verarbeitung. | Niedrig bis mäßig; erfordert manuelles Abisolieren und Anziehen. |
| Vibrationstoleranz | Vorgesetzter; gasdichte Kaltverschweißung verhindert Lösen. | Verletzlich; Schrauben lassen sich ohne Schraubensicherung lösen. |
| Kabelvorbereitung erforderlich | Keiner; Die Klinge sticht direkt durch die Isolierung. | Umfangreich; erfordert Abisolieren, Verdrehen und Crimpen der Aderendhülsen. |
| Wartungsfreundlichkeit vor Ort | Komplex; erfordert spezielle Einführwerkzeuge oder den Austausch des Kabelbaums. | Einfach; erfordert nur einen Standard-Schlitz- oder Kreuzschlitzschraubendreher. |
| Flexibilität des Drahttyps | Starr; strenge Toleranzen für Isolationshärte und Verseilung. | Hoch; Akzeptiert verschiedene Stärken, massiv/litzig und jede Isolierung. |
| Temperaturwechselbeständigkeit | Exzellent; Die federartige Klinge sorgt für einen konstanten Anpressdruck. | Mäßig; anfällig für Drahtkriechen und Spannungsverlust im Laufe der Zeit. |
Kurzreferenz: Entscheidungsmatrix für die Anschlussbeendigung
Hohes Volumen / hohe Vibration / automatisiert: RAST IDC-Steckverbinder.
Kleinserien / High-Mix / Schwerlasteinsatz vor Ort: RAST-Schraubklemmen.
Komplexe Run/Tap- oder Flachbandkabelführung: RAST IDC-Steckverbinder.
Variable Drahtstärken / schwere Querschnitte: RAST-Schraubklemmen.
Abschluss
Überprüfen Sie Ihre aktuellen Produktionslinien für Kabelbäume, um Engpässe in den Abisolier- und Crimpstationen zu identifizieren.
Fordern Sie von Steckverbinderherstellern physische Anschlussmuster an, um die Steckkräfte und die Haltbarkeit des Gehäuses zu bewerten.
Führen Sie beschleunigte Temperaturwechsel- und mechanische Vibrationstests an Prototyp-Kabelbäumen mit beiden Anschlussmethoden durch.
Implementieren Sie kalibrierte drehmomentbegrenzende Treiber an allen manuellen Montagestationen, um Litzenschäden zu vermeiden.
Legen Sie strenge Richtlinien für die Drahtbeschaffung fest, um sicherzustellen, dass die Isolationshärte Ihren Spezifikationen für automatisierte Einfügungswerkzeuge entspricht.
FAQ
F: Was ist der Hauptunterschied zwischen einem RAST-IDC-Stecker und einer RAST-Schraubklemme?
A: Der Hauptunterschied liegt im Verbindungsmechanismus. IDC verwendet eine scharfe Metallklinge, um die Drahtisolierung zu durchstechen und zu verschieben, wodurch in einem einzigen Schritt eine Kaltverschweißung mit dem Leiter entsteht. Bei einer Schraubklemme muss der Draht abisoliert werden und das blanke Kupfer wird mit einer Gewindeschraube mechanisch festgeklemmt, was einen mehrstufigen manuellen Montageprozess erfordert.
F: Können RAST-IDC-Steckverbinder wiederverwendet oder neu konfektioniert werden?
A: Auch wenn dies in sehr begrenzten Szenarien technisch möglich ist, wird davon dringend abgeraten. Die innenliegenden Metallklingen verformen sich beim ersten Einführen leicht, um den gasdichten Verschluss zu erzeugen. Die Wiederverwendung des Schlitzes beeinträchtigt diese präzise Geometrie, was zu einem Verlust der gasdichten Zuverlässigkeit und einem erhöhten elektrischen Widerstand führt.
F: Benötige ich spezielle Werkzeuge, um RAST IDC-Steckverbinder zu installieren?
A: Ja. Die Massenproduktion erfordert automatisierte pneumatische oder elektrische Pressen, um mehrere Drähte gleichzeitig anzuschließen. Für Reparaturen vor Ort oder die Prototypenerstellung in kleinen Stückzahlen müssen Sie spezielle IDC-Handwerkzeuge verwenden. Diese Werkzeuge stellen sicher, dass der Draht genau auf die erforderliche Tiefe gedrückt wird, ohne das Kunststoffgehäuse zu beschädigen.
F: Sind Schraubklemmen besser für Hochstromanwendungen geeignet?
A: Schraubklemmen können häufig größere maximale Kabelquerschnitte aufnehmen. Dadurch können sie stärkere Drähte unterstützen, die für höhere Nennströme erforderlich sind. Ihre Fähigkeit, hohe Ströme sicher zu bewältigen, hängt jedoch ausschließlich von der Anwendung des exakt angegebenen Drehmoments zur Minimierung des Kontaktwiderstands ab.
F: Wie wirken sich Vibrationen auf die Wahl des Steckverbinderanschlusses aus?
A: IDC ist für Umgebungen mit starken Vibrationen deutlich überlegen. Die kaltgeschweißte, gasdichte Verbindung bleibt auch bei ständiger mechanischer Beanspruchung sicher. Schraubklemmen sind anfällig für Vibrationen; Die Schrauben können sich mit der Zeit langsam lösen, wenn sie nicht mit chemischen Schraubensicherungen oder speziellen Spannkonstruktionen gesichert werden.
F: Welche Kabel- und Drahttypen sind mit IDC- oder Schraubanschlüssen kompatibel?
A: IDC erfordert die strikte Einhaltung der spezifischen Isolationshärte und ist ideal für Flach-, Band- und Modulkabel. Schraubklemmen sind da deutlich nachsichtiger. Sie akzeptieren unterschiedliche diskrete Drahttypen, Isoliermaterialien und Stärken, vorausgesetzt, sie erfüllen die minimalen und maximalen Querschnittsgrenzen des Klemmenblocks.
