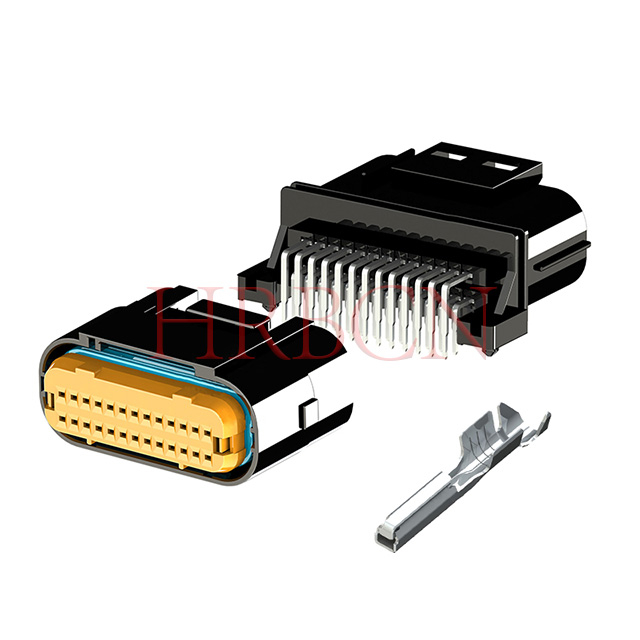

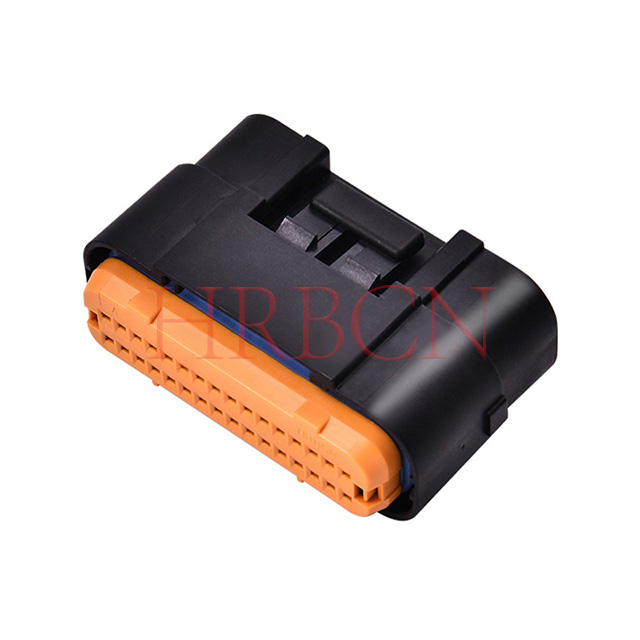

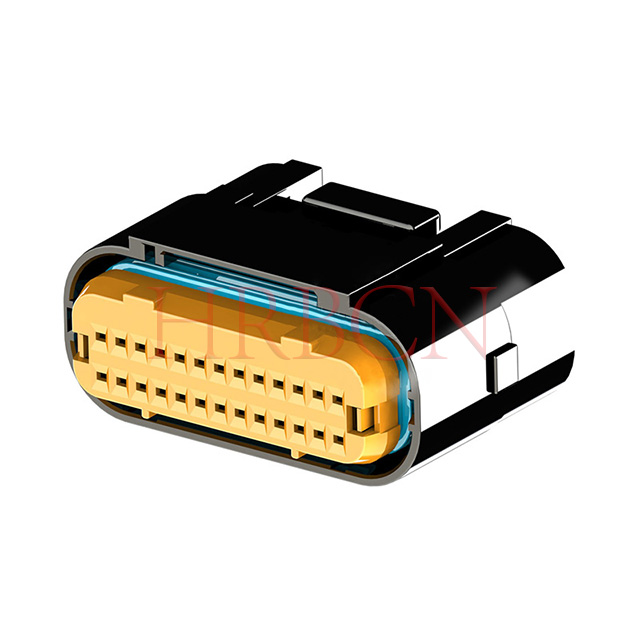

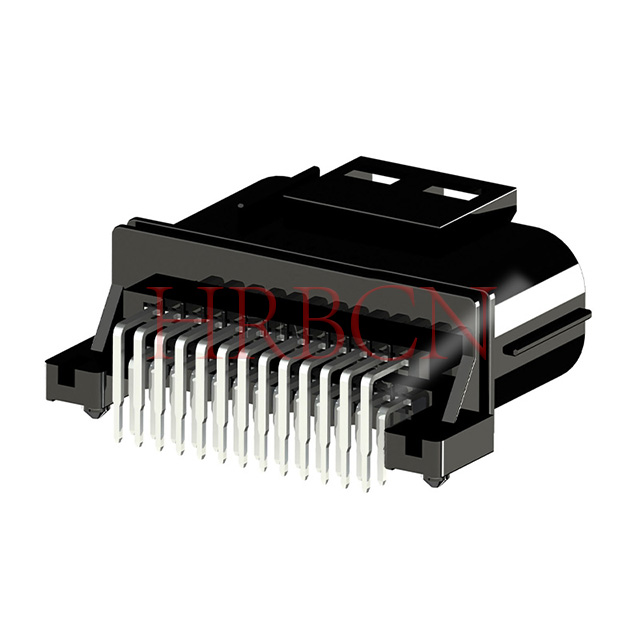

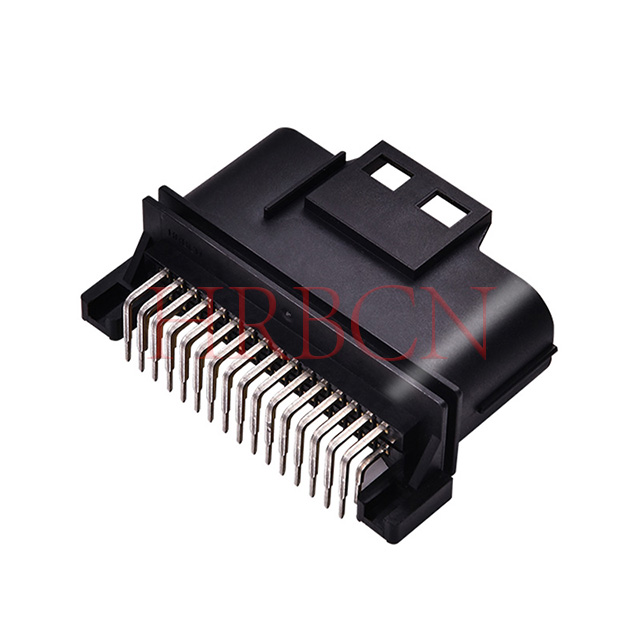

Die meisten wasserdichten Industriesteckverbinder sind überdimensioniert, schwierig zu montieren und teuer. Der wasserdichte rechtwinklige Kabel-zu-Platine-Steckverbinder HRB mit 2,5 mm Rastermaß (Modell M2532/M2531R) wurde als kostengünstige, wasserdichte Verbindungslösung im Miniformat für elektrische Systeme im Automobil- und Außenbereich entwickelt.
Mit der Wasserdichtigkeitsklasse IP67, der Vollgummidichtung und dem doppelten Verriegelungsmechanismus garantiert es eine stabile Abdichtung und Anti-Lockerungsleistung bei Vibrationen, Feuchtigkeit und Temperaturschwankungen. Mehrere Pinzahlen von 2×9 bis 2×20 erfüllen die unterschiedlichen Verkabelungsanforderungen von Automobilkameras, Fahrzeugbatterien, elektrischen Zweirädern und Outdoor-Maschinen.
P/N-Definition
M2531R-2xN-X
① ② ③ ④
①: HRB-Artikelseriennummer
②: R: Rechter Winkel (90°)
③: Anzahl der Pins pro Reihe: 9/13/16/17/20
④: HSG-Farbe: B: Schwarz, G: Grau
M2532-2xN-B
① ② ③
①: HRB-Artikelseriennummer
②: Anzahl der Pins pro Reihe: 9/13/16/17/20
③: HSG Farbe: B: Schwarz

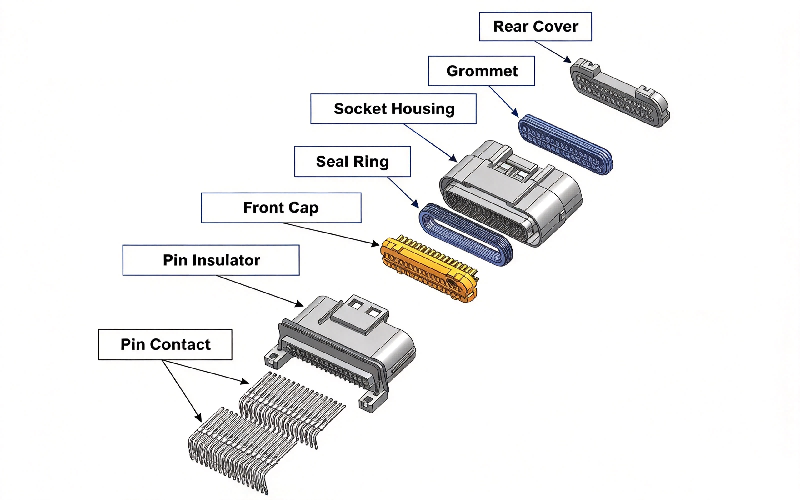

Kernfunktionen
Wasserdicht nach IP67 gemäß IEC 60529, vollständig staubdicht und wasserbeständig
Integrierter Vollgummi-Dichtungsring, zuverlässige Kabel- und Steckseitenabdichtung

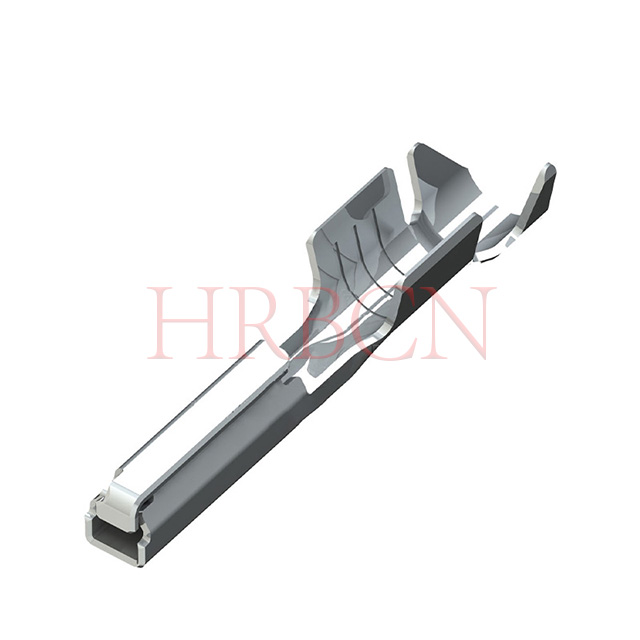

Doppelfeder-Klemmen aus verzinnter Phosphorbronze, stabiler niedriger Kontaktwiderstand
Dual-Lock-Design: Gehäuse-zu-Klemmen-Verriegelung + innere Gehäuseverriegelung, Anti-Sturz bei Vibration
Kompakter rechtwinkliger PCB-Header, spart internen Installationsraum des Geräts
Großer Temperaturbereich: -40℃ ~ +120℃, passt sich den rauen Arbeitsbedingungen des Fahrzeugs an
Mehrere Pin-Optionen: 2×9, 2×13, 2×16, 2×17, 2×20 Positionen
Anwendungsszenarien
Wasserdichter Anschluss für die eingebaute Batterie eines Elektrofahrzeugs
Interne Verkabelung eines Elektromotorrads
Wasserdichter Kabelbaum für eingebaute Kameras im Automobilbereich
Außenüberwachung und wasserdichte Elektrogeräte für den Außenbereich
Verkabelung für kleine Industriemaschinen in feuchter Umgebung
