Elektrische Steckverbinder 101: Ein Leitfaden für Anfänger zu Typen und Verwendungszwecken

Stellen Sie sich eine Brücke vor, die zwei Landstücke verbindet. Elektrische Steckverbinder funktionieren auf die gleiche Weise und verbinden Teile eines Stromkreises, um den Stromfluss zu ermöglichen. Da viele Typen verfügbar sind, hat jeder einen bestimmten Zweck. Was ist also ein elektrischer Steckverbinder? Es handelt sich um ein Gerät, das Drähte, Kabel, Leiterplatten und Komponenten verbindet. Vielleicht fühlen Sie sich von den Möglichkeiten überwältigt, aber das Erlernen der Grundlagen schafft Selbstvertrauen. In diesem Leitfaden werden die wichtigsten Arten elektrischer Steckverbinder erläutert, wo sie verwendet werden und wie man den richtigen Steckverbinder auswählt. Sie erfahren, wie eine sichere Verbindung dafür sorgt, dass Systeme zuverlässig funktionieren. Die Reise beginnt hier.

Wichtige Erkenntnisse

• Elektrische Steckverbinder verbinden Drähte, Kabel und Platinen, um den Stromfluss zu ermöglichen.

• Wählen Sie Steckverbinder anhand ihrer elektrischen Nennwerte aus, z. B. wie viel Strom und Spannung sie verarbeiten können.

• Wählen Sie Steckverbinder aus, die zu Ihrer Umgebung passen , indem Sie deren IP-Schutzart und Temperaturgrenzen überprüfen.

• Mit IDC-Steckverbindern sparen Sie Zeit, da Sie keine Drähte abisolieren müssen.

• Sicherheitszertifizierungen wie UL und VDE stellen sicher, dass Steckverbinder den Qualitätsstandards entsprechen.

Gängige Arten elektrischer Steckverbinder

Elektrische Steckverbinder gibt es in drei Hauptgruppen : Kabel-zu-Kabel, Kabel-zu-Platine und Platine-zu-Platine. Jede Gruppe hat eine spezifische Aufgabe im Schaltungsdesign. Wenn Sie diese Gruppen kennen, können Sie das richtige Teil für Ihr Projekt auswählen.

Drahtverbinder für Kabel und Platinen

Wire-to-Wire-Steckverbinder verbinden zwei ummantelte Kabel direkt. Sowohl die männliche als auch die weibliche Seite werden über Löt- oder mechanische Verbindungen an Drähten befestigt. Haushaltsverlängerungskabel verwenden dieses Design. Der HRB&HRBCN-Steckverbinder bietet Wire-to-Wire-Optionen sowohl für Low-Signal- als auch High-Power-Anforderungen. Zu diesen Steckverbindern gehören Stecker- und Buchsengehäuse, Crimpanschlüsse und Stiftleistenkonfigurationen.

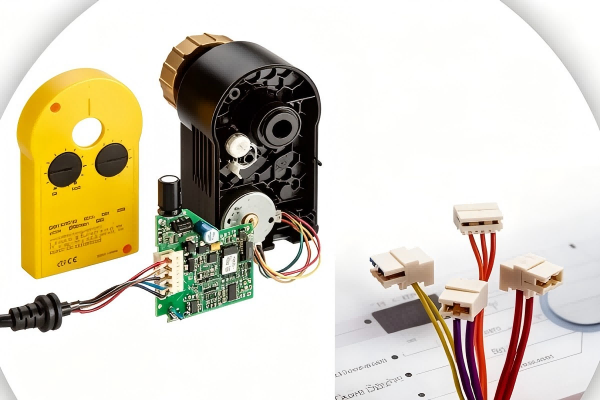

Wire-to-Board-Steckverbinder schließen einen Kabelbaum auf einer Seite ab und werden auf der anderen Seite an einer Leiterplatte befestigt. Auf der Platinenseite werden Stifte verwendet, die an Durchgangslöcher oder oberflächenmontierte Pads gelötet sind. Der USB-Anschluss eines Laptops in Verbindung mit einem Tastaturkabel veranschaulicht diesen Typ. HRB bietet Wire-to-Board-Steckverbinder in verschiedenen Rastermaßen mit rechtwinkligen und vertikalen Stiftleistendesigns an. Optionen zur Vergoldung oder Verzinnung verbessern die Leitfähigkeit und Korrosionsbeständigkeit.

Board-to-Board-Steckverbinder verbinden zwei Leiterplatten direkt innerhalb eines Gehäuses. Sie verwenden typischerweise feinere Abstände von 0,4 mm bis 1,27 mm für eine höhere Dichte. Der Strom pro Kontakt reicht von 0,3 A bis 1,5 A und konzentriert sich eher auf die Signalübertragung als auf die Leistungsabgabe.

Verschiedene Arten von Kabelverbindern dienen der Kabel-zu-Platine-Verbindung. Stiftleisten und Buchsen kommen häufig auf Entwicklungsplatinen vor. Herkömmliche Crimp-Steckverbinder erfordern vorab abisolierte Drähte und einen individuellen Anschluss. Steckanschlüsse ermöglichen eine werkzeuglose Installation. Mikro-Push-to-Release-Anschlüsse ermöglichen eine einfache Trennung für Wartungszwecke. Hochleistungs-Wire-to-Board-Steckverbinder bewältigen anspruchsvolle Strombelastungen.

Für schnelle Installationen bieten verschiedene Steckertypen einfache Lösungen.

Rund-, Rechteck- und IDC-Steckverbinder

Schneidklemmanschlüsse (IDC) machen das Abisolieren von Drähten überflüssig. Scharfe V-förmige Klingen durchbohren die Isolierung und stellen direkten Kontakt mit dem Kupferleiter her. Dieser einstufige Anschlussprozess spart erhebliche Montagezeit.

Der primäre Haltbarkeitsvorteil von IDC gegenüber Crimp-Steckverbindern liegt in ihrer gasdichten Verbindungsschnittstelle, die Oxidation widersteht und die Stabilität des Kontaktwiderstands über längere Zeiträume aufrechterhält. IDC-Verbindungen halten in der Regel 50 bis 200 Steckzyklen stand , und die gasdichte Abdichtung verhindert die allmähliche Verschlechterung, die bei Crimpverbindungen aufgrund von Umwelteinflüssen auftritt.

IDC-Steckverbinder sind in den Rastermaßen erhältlich . 1,27 mm und 2,54 mm Das Rastermaß von 1,27 mm eignet sich für Anwendungen mit hoher Dichte wie kompakte Geräte und Kommunikationsgeräte. Das Rastermaß von 2,54 mm eignet sich gut für allgemeines Prototyping und Standard-Flachbandkabel.

Rundsteckverbinder dominieren die industrielle Automatisierung. Robotikanwendungen nutzen sie zur Verbindung von Sensoren, Aktoren und Steuergeräten in Umgebungen mit hohen Vibrationen. Der M8-Stecker bietet eine kompakte Lösung für enge Platzverhältnisse, während M12-Varianten unterschiedliche Kodierungsoptionen für bestimmte Protokolle bieten. A-Kodierung unterstützt Sensor- und Aktoranwendungen mit DeviceNet und CANopen. D-Kodierung übernimmt 5-Pin-Datenanwendungen im industriellen Ethernet.

Bei rechteckigen Steckverbindern stehen Platzeffizienz und hohe Pindichte im Vordergrund. Ihr Rasterlayout passt mehr Kontakte in eine definierte Grundfläche als kreisförmige Designs. Dies macht sie ideal für kompakte Layouts, Panel-Schnittstellen und Baugruppen auf Platinenebene, bei denen es auf den Platz ankommt.

Berücksichtigen Sie bei der Auswahl von Kabelverbindern die Umgebungsbedingungen, die Steckzyklen und das Kosten-Leistungs-Verhältnis. In Umgebungen mit hoher Hitze sind Steckverbinder erforderlich, die für mindestens 125 °C ausgelegt sind . Gehäusematerialien wie LCP, PA9T und PA6T überstehen bleifreies Reflow-Löten. Die Vergoldung gewährleistet einen stabilen Widerstand für Anwendungen mit geringem Signal, während die Verzinnung eine wirtschaftliche, lötfreundliche Leistung bietet.

Die ordnungsgemäße Installation und Wartung dieser Komponenten gewährleistet eine langfristige Zuverlässigkeit. Passen Sie den Nennstrom des Steckverbinders immer an die Anforderungen Ihrer Anwendung an . Stellen Sie sicher, dass der Drahtquerschnitt innerhalb des vom Stecker unterstützten Bereichs liegt. Signalanschlüsse verarbeiten normalerweise 26–32 AWG , während Stromanschlüsse 8–20 AWG unterstützen.

Anwendungen in Schlüsselindustrien

Automotive, Industrie und Smart Home

Autos brauchen elektrische Steckverbinder, die harten Bedingungen standhalten. Motorbereiche werden sehr heiß, nass und vibrieren stark. Für diese Stellen werden Steckverbinder mit hoher Schutzart verwendet. Die wasserdichten Steckverbinder von HRB bieten robusten Schutz mit geringem Kontaktwiderstand.

Motorsteuergeräte verwenden spezielle mehrpolige Steckverbinder mit mehreren versetzt angeordneten Kontaktstellen, polarisierten Gehäusen und Sekundärverriegelungen. Versiegelte, wetterfeste Designs mit Silikontüllen und formschlüssigen Riegeln sorgen für zuverlässige Leistung. Diese Anschlüsse verarbeiten Sensoreingänge, Einspritzdüsentreiber, Zündausgänge, CAN-Bus-Signale und Masserückführungen.

Die industrielle Automatisierung steht vor ähnlichen Problemen. Robotik und Produktionsanlagen laufen an feuchten Orten, wo Feuchtigkeit die Verbindungen beschädigen kann. Sie benötigen Kabelverbinder, die über Millionen von Zyklen hinweg stabil bleiben. von HRB Die Wire-to-Wire-Steckverbinder erfüllen sowohl den Low-Signal- als auch den High-Power-Anforderungen. Ihre starken Verriegelungskonstruktionen widerstehen Vibrationen und Hitzebelastungen.

Smart-Home-Geräte brauchen kleine Lösungen. Enge Räume in modernen Geräten erfordern Steckverbinder, die zu kompakten Layouts passen und gleichzeitig internationale Sicherheitsvorschriften erfüllen. Die Wire-to-Board-Steckverbinder von HRB in verschiedenen Rastermaßen bieten rechtwinklige und vertikale Stiftleistenoptionen. Eine Vergoldung oder Verzinnung sorgt für eine gute Leitfähigkeit und Korrosionsbeständigkeit. Diese Steckverbinder bieten sichere Verbindungen, die jahrelang im täglichen Gebrauch Bestand haben.

Telekommunikation, Medizin und Rechenzentren

Telekommunikationssysteme und Rechenzentren bringen Steckverbinder an ihre Grenzen. Heiße Umgebungen und ständige starke Beanspruchung erfordern Teile, die niemals ausfallen. Bei Server-Racks unterstützen Standard-IEC-Steckdosen bestimmte Stromstärken auf internationaler Ebene und gemäß UL-Standards.

Für medizinische Bildgebungsgeräte gelten sogar noch strengere Anforderungen. MRT-Geräte benötigen nichtmagnetische Anschlüsse, um Störungen durch Magnetfelder zu vermeiden. Um Störungen zu vermeiden, werden nichtmagnetische HF-Steckertypen verwendet. Diese Teile verhindern Signalveränderungen und ermöglichen eine hochauflösende Bildgebung. Hybride Strom- und Signalsteckverbinder unterstützen eine Hochgeschwindigkeitsübertragung und sparen gleichzeitig Platz.

Schwimmende Kontaktmechanismen absorbieren Ausrichtungsfehler und erleichtern so die Montage. Robuste Kontaktstrukturen widerstehen Stößen und Vibrationen. Litzenleiter ermöglichen wiederholtes Biegen ohne Bruch.

Jede Branche, in der Sie arbeiten, benötigt spezifische Anschlussfunktionen. Wenn Sie diese Anforderungen kennen, können Sie die richtigen Kabelverbinder für Ihr Projekt auswählen. HRB&HRBCN Connector bietet Lösungen für jeden Sektor, unterstützt durch relevante Branchenzertifizierungen . Ihr Ingenieurteam erstellt maßgeschneiderte Lösungen, die genau Ihren Anforderungen entsprechen.

Auswahlkriterien für Steckverbinder

Die Auswahl des richtigen Steckverbinders für Ihr Projekt erfordert einen Schritt-für-Schritt-Plan. Sie können nicht einfach das erste auswählen, das Sie sehen. Zu den Kriterien für die Auswahl des Steckverbinders gehört die Überprüfung der elektrischen Leistung, seines Umgangs mit der Umgebung und seiner Lebensdauer. Jeder Faktor beeinflusst, wie zuverlässig und langlebig Ihr System ist. Wenn Sie diese Kriterien kennen, können Sie kostspielige Fehler und die Wiederholung Ihrer Arbeit vermeiden.

Elektrische Spezifikationen und Nennwerte

Elektrische Spezifikationen sind die Grundlage für die Auswahl des Steckverbinders. Sie müssen die Nennwerte des Steckverbinders an die tatsächlichen Anforderungen Ihrer Anwendung anpassen. Die folgende Tabelle zeigt die wichtigsten elektrischen Punkte, die Sie überprüfen müssen.

Die aktuelle Bewertung erfordert besondere Aufmerksamkeit. Dabei spielt das Wärmedesign eine große Rolle. Der Stromfluss erzeugt Wärme durch den Leiter und den Kontaktwiderstand. Zu viel Hitze kann die Isolierung beschädigen oder Oberflächenbeschichtungen aufweichen. Denken Sie über eine Leistungsreduzierung bei Steckverbindern mit vielen Adern nach. Beim Einsatz in einem mehradrigen Steckverbinder muss ein für einen bestimmten Strom ausgelegtes Kontaktpaar reduziert werden, wobei der Derating-Faktor von der Anzahl der Adern abhängt.

Der Kontaktwiderstand wirkt sich direkt auf die Signalqualität aus. Gute elektrische Steckverbinder haben einen geringen Kontaktwiderstand, typischerweise im Milliohm-Bereich. HRB-Steckverbinder sorgen für einen geringen Kontaktwiderstand und sorgen so für eine konstante Leistung.

Die Nennspannung ist abhängig vom Isolationsmaterial und dem Abstand der Kontaktpaare. Dieser Wert ist die höchste empfohlene Arbeitsspannung. Industriesteckverbinder haben unterschiedliche Nennspannungen. Vergleichen Sie daher stets die Spannung Ihrer Anwendung mit der Nennspannung des Steckverbinders.

Die Auswahl des Drahtquerschnitts muss dem aktuellen Bedarf entsprechen. Ein dickerer Draht leitet sicher mehr Strom. Dünnerer Draht eignet sich für Signalanwendungen. Ein falscher Drahtquerschnitt führt zu Überhitzung und Spannungsabfällen. Überprüfen Sie, ob Ihr Kabel innerhalb des unterstützten Bereichs des Steckers liegt.

Umwelt- und mechanische Faktoren

Die Umgebungsbedingungen entscheiden oft darüber, wie lange ein Steckverbinder hält. IP-Schutzarten zeigen Schutz vor Staub und Wasser. Für Außenanwendungen werden entsprechende IP-Schutzarten verwendet. Die wasserdichten Steckverbinder von HRB bieten staubdichten Schutz und überstehen das Untertauchen.

Temperaturwerte sind in rauen Umgebungen von großer Bedeutung. Für den Motorraum von Kraftfahrzeugen sind bestimmte Temperaturklassen erforderlich. Passen Sie daher die Temperaturbewertung des Steckverbinders immer an Ihre Betriebsumgebung an.

Mechanische Verriegelungsmechanismen verhindern ein versehentliches Trennen der Verbindung. Die Gewindeverriegelung sorgt für starke Haltekraft und hohe Vibrationsfestigkeit. Dieser Mechanismus eignet sich für Outdoor- und Hochleistungsgeräte, bei denen die Anschlüsse über einen langen Zeitraum angeschlossen bleiben. Die Push-Pull-Selbstverriegelung ermöglicht einen schnellen Betrieb bei häufiger Wartung. Schnappverschlussmechanismen bieten eine geringere Haltbarkeit bei starken Vibrationen und werden nicht für den harten Einsatz empfohlen. Die Rastverriegelung eignet sich gut für größere Systeme und rechteckige Steckverbinder.

Sicherheitszertifizierungen belegen die Qualität und Konformität der Steckverbinder. Zertifizierungen wie ISO, UL, VDE und andere belegen hohe Produktionsstandards und Sicherheitskonformität. HRB&HRBCN Connector verfügt über entsprechende Zertifizierungen. Diese Referenzen bestätigen zuverlässige Herstellungsprozesse.

Korrekte Installations- und Wartungspraktiken verlängern die Lebensdauer des Steckverbinders. Crimpverbinder erfordern präzise Crimpwerkzeuge und eine ordnungsgemäße Abisolierung der Drähte. Bei IDC-Steckverbindern ist kein Abisolieren erforderlich, es ist jedoch die richtige Einsteckkraft erforderlich. Eine regelmäßige Inspektion verhindert Korrosion und lose Verbindungen. Die Einhaltung der Herstellerrichtlinien gewährleistet sichere Verbindungen während des gesamten Produktlebenszyklus.

Berücksichtigen Sie bei der Bewertung der Auswahlkriterien für Steckverbinder sowohl elektrische als auch umweltbedingte Faktoren. Ein Steckverbinder mit ausgezeichneter Nennstromstärke kann in Umgebungen mit starken Vibrationen versagen. Ein wasserdichter Stecker mit geringem Kontaktwiderstand beeinträchtigt die Signalqualität. Vergleichen Sie alle Anforderungen mit Ihrer spezifischen Anwendung. Besuchen Sie die Website von HRB&HRBCN Connector für detaillierte Produktspezifikationen und Zertifizierungsdokumentation. Ihr Engineering-Team kann Ihnen helfen, den richtigen Steckverbinder genau auf Ihre Bedürfnisse abzustimmen.

Sie verstehen jetzt die Grundlagen elektrischer Steckverbinder. Sie haben die wichtigsten Typen untersucht: Drahtverbinder , Rund-, Rechteck- und IDC-Steckverbinder. Sie haben gesehen, wie diese Komponenten Automobil-, Industrie-, Telekommunikations- und Medizinsysteme antreiben. Sie haben auch die wichtigsten Auswahlkriterien kennengelernt: elektrische Nennwerte und Umweltbeständigkeit.

Angesichts der Tausenden verfügbaren Anschlussoptionen fällt die richtige Wahl leicht, wenn Sie diese Grundlagen verstehen.

Wenden Sie dieses Wissen auf Ihr nächstes Projekt an. Entdecken Sie die Produktpalette und Lösungsseiten von HRB&HRBCN Connector. Finden Sie die perfekte Lösung für Ihre spezifische Anwendung. Ihr Ingenieursteam steht bereit, Ihnen bei der Auswahl des richtigen Kabelverbinders für zuverlässige Leistung zu helfen.

FAQ

Was ist der Unterschied zwischen Wire-to-Wire- und Wire-to-Board-Steckverbindern?

Wire-to-Wire-Steckverbinder verbinden zwei Kabel. Wire-to-Board-Steckverbinder verbinden ein Kabel mit einer Leiterplatte. Wählen Sie je nachdem, ob Sie zwei Kabel verbinden oder ein Kabel mit einer Platine verbinden.

Wie wählt man das richtige Steckerraster?

Passen Sie den Stellplatz an Ihren Platz- und Strombedarf an. Kleine Tonabstände eignen sich für kompakte Signalanwendungen, während größere Tonabstände für eine höhere Leistung geeignet sind. Überprüfen Sie zunächst Ihr PCB-Layout und Ihre aktuellen Anforderungen.

Was bedeutet die Schutzart IP67 für einen Steckverbinder?

Eine IP-Schutzart gibt Schutz vor Staub und Wasser an. Wählen Sie für Teile im Außenbereich, die nass werden, eine geeignete Bewertung.

Warum sind Sicherheitszertifizierungen für Steckverbinder wichtig?

Sicherheitszertifizierungen zeigen, dass ein Steckverbinder den globalen Qualitäts- und Sicherheitsvorschriften entspricht. Achten Sie auf ISO-, UL- oder VDE-Kennzeichnungen. Diese Markierungen bedeuten, dass der Stecker einwandfrei funktioniert und den gesetzlichen Bestimmungen entspricht.

Was ist ein IDC-Stecker?

Ein IDC-Stecker verfügt über scharfe Klingen, die die Drahtisolierung durchschneiden. Sie müssen den Draht nicht abisolieren. Das spart Zeit und sorgt für einen dichten Verschluss. Verwenden Sie IDC-Stecker für Flachbandkabel und enge Räume.
